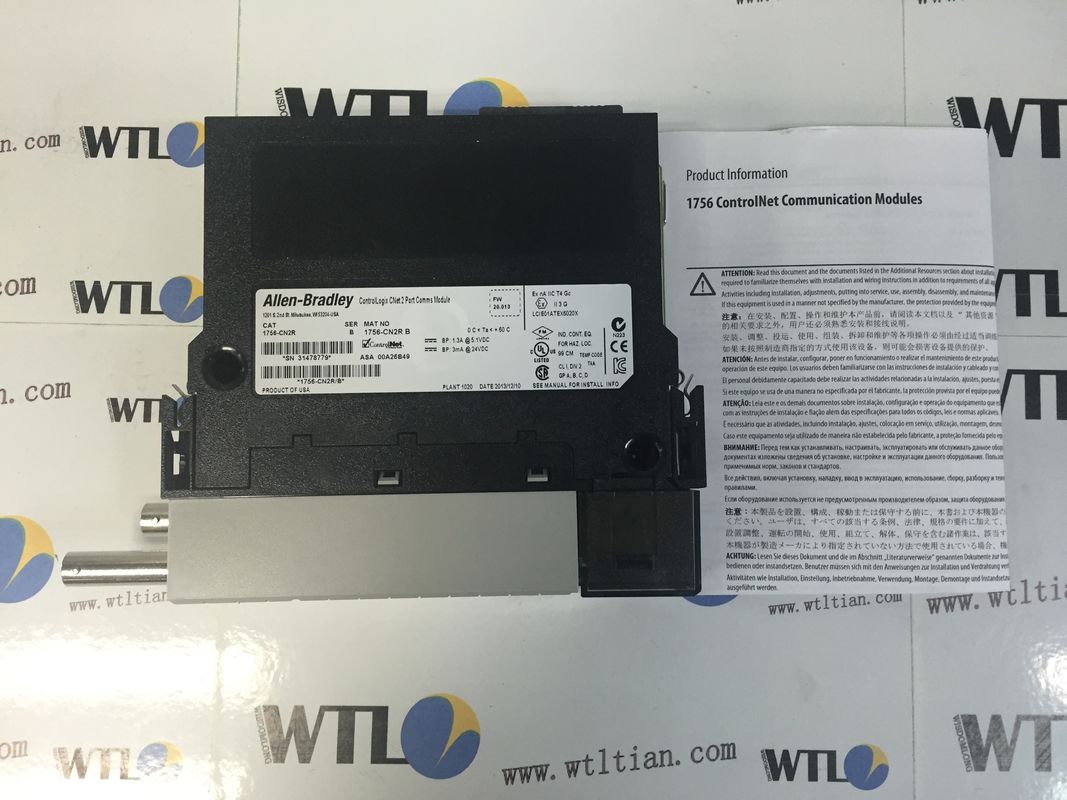

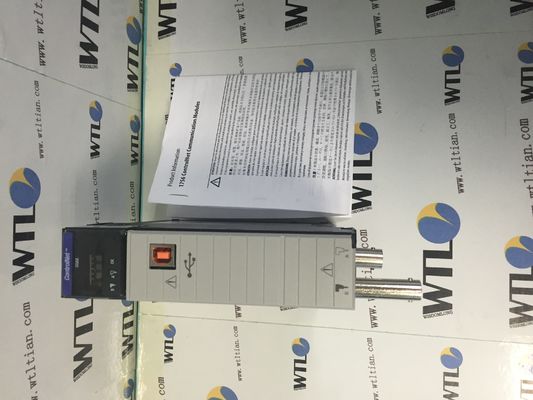

Conexiones del módulo de interfaz 1756-CN2R ControlLogix ControlNet 128

Conexiones del módulo de interfaz 1756-CN2R ControlLogix ControlNet 128

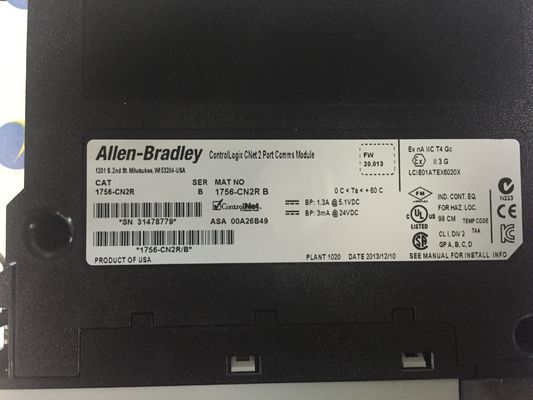

Especificaciones para el módulo de interfaz ControlLogix ControlNet 1756-CN2R
MÓDULO DE INTERFAZ DE DOBLE CANAL
COMUNICACIONES
RED DE CONTROL
MEDIOS REDUNDANTES
5 MBSP
128 CONEXIONES LOGIX
99 NODOS

OTROS PRODUCTOS SUPERIORES

Número de conexiones

El módulo admite un máximo de 131 conexiones.Sin embargo, 3 de las 131 conexiones siempre se reservan para control redundante.Por lo tanto, 128 conexiones están disponibles para uso estándar.Debido a que las conexiones están reservadas, siempre aparecerán en uso incluso cuando no haya conexiones abiertas.Para acceder a la información de conexión, haga clic con el botón derecho en el módulo en la ventana RSWho del software RSLinx Classic.

Anomalías Corregidas con la Revisión 20.013
Gato.Sin descripción
1756-CN2/B,
1756-CN2R/B
Corregido: Ocurrió una falla de comunicación cuando el módulo estaba en un chasis de E/S y configurado como rack optimizado.En el software RSLogix 5000,
las salidas en el chasis van a los estados configurados para el modo Programa en lugar del modo Fallo.
La solución anterior a la corrección era usar una conexión directa en lugar de una conexión optimizada para rack para el adaptador de E/S.
LGx00105037;Aviso de producto 2010-04-002
Corregido: El módulo 1756-CN2x devolvió un error a `Hold Net
Solicitud de recurso' si el módulo recibió la solicitud inmediatamente después de responder con éxito a una anterior 'Obtener recurso de red'
pedido.
Esto no fue un problema para el software RSNetWorx porque espera aproximadamente 15 segundos después de la solicitud "Obtener recurso de red".
antes de emitir una solicitud de retención.
La solución anterior a la corrección fue programar un breve retraso entre las dos solicitudes.Lgx00103680 Corregido: Al momento del encendido, el indicador de estado OK de los módulos 1756-CN2x puede haber estado rojo.La pantalla de estado del módulo indicó uno de estos mensajes porque los módulos 1756-CN2x detectaron incorrectamente
el tamaño del chasis redundante:
• CmdConnOpen.cpp Línea 630

La revisión de firmware 20.13 del módulo de comunicación 1756-CN2x/B no es compatible con el hardware del módulo de comunicación 1756-CN2x/A.Número de conexiones Los módulos admiten un máximo de 131 conexiones.Sin embargo, 3 de las 131 conexiones siempre se reservan para control redundante.Por lo tanto, 128 conexiones están disponibles para uso estándar.Debido a que las conexiones están reservadas, siempre aparecerán en uso incluso cuando no haya conexiones abiertas.
