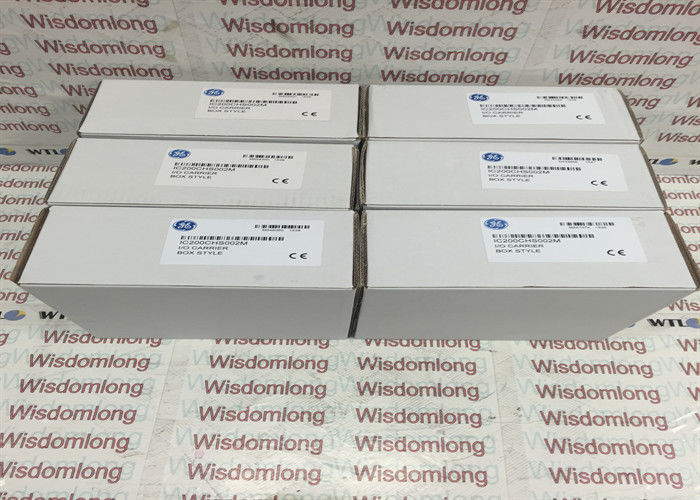

LA CAJA LOCAL DEL PORTADOR VERSAMAX DE LA ENTRADA-SALIDA IC200CHS022L DE GE DISEÑA EL TIPO INTEGRADO

LA CAJA LOCAL DEL PORTADOR VERSAMAX DE LA ENTRADA-SALIDA IC200CHS002 DE GE DISEÑA EL TIPO INTEGRADO

Descripción para el PORTADOR de la entrada-salida IC200CHS022L de GE

OTROS PRODUCTOS SUPERIORES

Sobre el PORTADOR de la entrada-salida IC200CHS002 de GE

El IC200CHS022 es un módulo del portador de la familia de producto de VersaMax que es fabricada por Emerson Automation This que el módulo se combina con los módulos de la entrada-salida de VersaMax, proporcionando los terminales de cableado para la terminación de los dispositivos de entrada y de salida, dependiendo del tipo del módulo instalado.

El IC200CHS022 se puede también referir como base terminal. Ofrece 36 terminales de rosca que se diseñen para acomodar el cobre sólido o trenzado que se extiende AWG # 14 a AWG #22 para la sola conexión del alambre y a AWG #18 para (2) la conexión del alambre dos en un solo terminal para ejecutar poner en cortocircuito terminal. El terminal del portador se etiqueta A1 - A18 y B1-B18 para agrupar apropiado. Cada terminal es 0-264 VAC clasificado, 2 amperios por el terminal y 8 amperios por la tierra y el segmento del poder. Cada los terminales también se diseñan para soportar hasta 300 VAC de voltaje transitorio.

El IC200CHS022 proporciona flexibilidad y modularidad mientras que permite que mantienens los módulos recibidos de la entrada-salida de VersaMax sean substituidos o sin la necesidad de quitar las conexiones de conexión existentes a los módulos del portador. Con esto, el tiempo de localización de averías es especialmente sistema de control o tiempo muerto perceptiblemente reducido del módulo. Este módulo del portador también proporciona el montaje de montaje tal como las etiquetas del montaje de la ranura o del panel del estruendo para fijar el módulo del portador en lugar a lo largo del módulo de la entrada-salida del socio.

El IC200CHS022 se proporciona un portatarjetas que se articule abajo sobre el cableado terminal. También tiene un portatarjetas que cierre el módulo de la entrada-salida en lugar. Durante la operación, este portatarjetas debe estar en la orientación contraída.

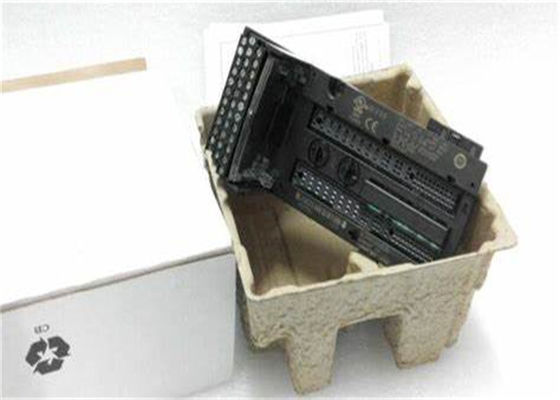

El portador de GE Fanuc IC200CHS022 es un portador compacto de la entrada-salida del caja-estilo de la serie de Versamax. El portador IC200CHS022 incluye 36 terminales del caja-estilo del IEC. Este módulo proporciona el cableado del campo, el montaje, y las comunicaciones de la placa madre para un módulo de la entrada-salida de Versamax que monte verticalmente en el portador IC200CHS022. Las dimensiones del portador IC200CHS022 son 66,8 x 70 x 163,5 milímetros. El portador IC200CHS022 tiene un portatarjetas incorporado que se articule abajo sobre el cableado terminal. Una tarjeta de conexión se proporciona el módulo y puede ser insertada en este portatarjetas. El portatarjetas debe estar en la posición contraída mientras que el sistema es en funcionamiento. Cada terminal en el portador IC200CHS022 puede acomodar un solo alambre o 2 alambres. El alambre de cobre que es trenzado o sólido se puede utilizar para el cableado de la terminación.

El solo alambre de cobre usado para la terminación puede tener 0,36 mm2 a 2,1 milímetros cuadrados de corte transversal. Dos alambres de cobre usados para la terminación pueden tener hasta 0,86 milímetros cuadrados de corte transversal. Cada punto en el portador IC200CHS022 es clasificado para hasta 2 amperios de la corriente. Cada conexión del poder y de tierra en el portador IC200CHS022 es clasificada para hasta 8 amperios de la corriente. Los puntos y las conexiones del poder/de tierra en el portador IC200CHS022 son clasificados para hasta 264 voltios de CA y pueden sostener los transeúntes del voltaje de hasta 300 voltios de CA. El portador IC200CHS022 se diseña para montar en un carril del estruendo que mide 7,5 x 35 milímetros. Una pulgada de espaciamiento horizontal y 2 pulgadas de espaciamiento vertical se deben proporcionar alrededor del módulo montado. Para el rendimiento óptimo, la temperatura ambiente alrededor del portador de trabajo IC200CHS022 debe estar entre 0 y 60 grados de cent3igrado.
