Sobre GE Fanuc IC693CPU363

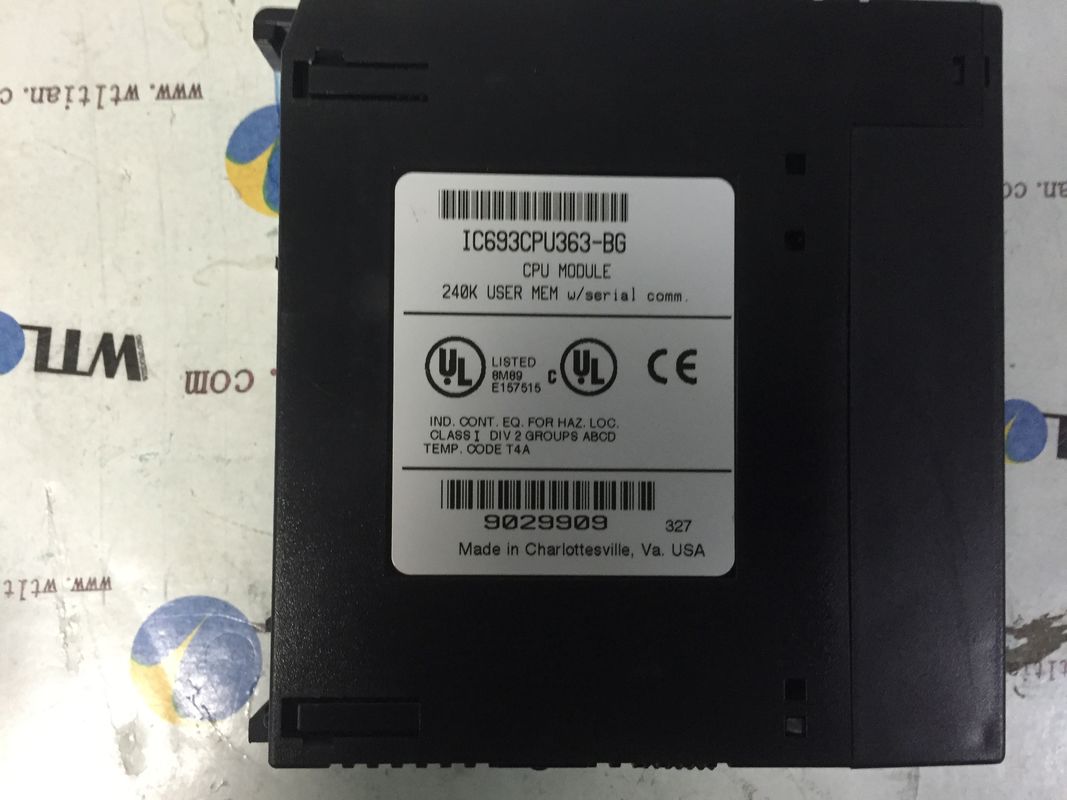

El IC693CPU363 es fabricado por GE Fanuc. Este módulo es regulador de la serie 90-30 de los reguladores programables de la lógica (PLC). Este regulador es responsable de ejecutar el programa de usuario almacenado dentro de su memoria del usuario así como manejó intercambios de la comunicación entre los dispositivos compatibles tales como puestos de trabajo programados, el interfaz de máquina humano (HMI), control y de adquisición de datos de supervisión (SCADA), las bases de datos y otro hardware y dispositivos de la tercer persona.

El IC693CPU363 ofrece un procesador 80386EX con la frecuencia de reloj de 25 megaciclos y el índice de exploración típico de 0,22 ms por 1K de la lógica para los contactos boleanos. La memoria integrada de las cantidades de este regulador a 240KB que internamente se divide para acomodar diversos registros y funciones internas. Tiene dos (2) puertos serie, un (1) puerto que tiene un interfaz físico del RJ45 mientras que el otro puerto que tiene un conector sub-d de 15 pernos, RS232 y los estándares favorables de la comunicación RS485. También tiene un puerto terciario RS485 que se sitúe en la fuente de alimentación. Todos estos puertos permiten la transferencia directa, carga por teletratamiento del programa de usuario, realizan encargar tareas y ajustar del programa. Estos puertos actúan independientemente y se pueden configurar para que la operación simultánea acomode otras funciones de intercambio de datos tales como comunicación con los componentes de la visualización. Otros protocolos de comunicación apoyados por el IC693CPU363 son Ethernet, PAA, Profibus, GBC, GCM, módulos de la opción de GCM+.

El IC693CPU363 es un solo módulo de la ranura. Es capaz de manejar hasta ocho (8) placas de base, incluyendo la placa de base local a la cual el IC693CPU363 está instalado. Hasta siete (7) entrada-salida remota o distribuida es apoyado por el IC693CPU363.

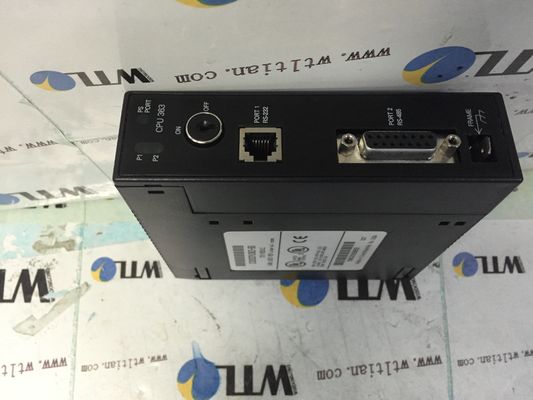

Tres puertos serie incorporados están disponibles en el módulo de la CPU IC693CPU363. El puerto serie que es accesible a través del conector de la fuente de alimentación apoya ambos protocolos auxiliares de SNP/SNPX. Este puerto serie tiene un D-tipo conector hembra de 15 pernos que pueda ser alcanzado abriendo la puerta con bisagras en el frente correcto de la fuente de alimentación. Este puerto serie se puede utilizar para conectar con una PC que esté funcionando con software programado o un programador de mano de GE Fanuc. Puertos serie 1 y 2 apoyar el SNP/SNPX maestro/satélite y protocolos auxiliares de RTU. Los módulos de comunicación opcional de Ethernet y de Profibus están disponibles y se pueden utilizar con el módulo de la CPU IC693CPU363. El módulo IC693CPU363 apoya la característica periódica del subprograma. Además del usuario RAM, el módulo de la CPU IC693CPU363 también apoya memoria Flash que se utilice para almacenar el firmware de la CPU. Con el lanzamiento 9,0 del firmware, el módulo también apoya matemáticas de la coma flotante.
