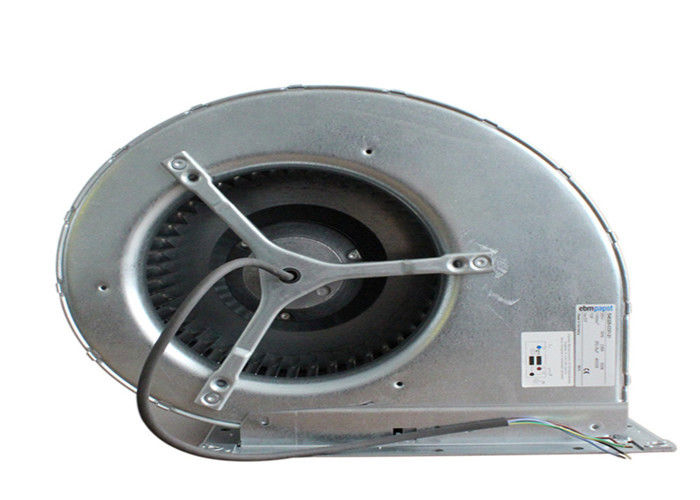

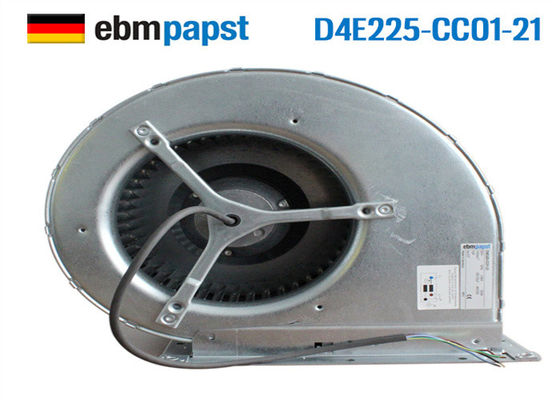

Ventilador centrífugo del ventilador D4E225-CC01-21 de la serie de EBMPAPST D4E225 para ABB ACS800
Descripción
El montaje centrífugo del ventilador, termina con el motor para la impulsión del inversor ACS800.
Tipo: D4E225-CC01-21
Especificaciones: 230V~ 50/60Hz 2.40/2.75A 540/625W 1210/1300min-1 400VDB
Motor: M4E074-LA 230V~ 50/60Hz
Peso: 14.5kg en el cartón los 60x30x30cm.
| Descripción técnica |
| Peso |
12 kilogramos |
| Tamaño del motor |
74 |
| Tamaño |
225 milímetros |
| Material del impeledor |
Acero de hoja, galvanizado |
| Vivienda del material |
Acero de hoja, galvanizado |
| Suspensión del motor |
Motor vibración-humedecido en ambos lados |
| Dirección de la rotación |
A la izquierda, visto hacia el rotor |
| Grado de protección |
IP22 |
| Clase del aislamiento |
“B” |
| Humedad (f)/(h) clase ambiental de la protección |
F2-1 / H0+ |
| El máximo permitió a temporeros ambiente. para el motor (transporte/almacenamiento) |
+ °C 80 |
| Temporeros ambiente permitidos mínimos. para el motor (transporte/almacenamiento) |
- °C 40 |
| Posición de instalación |
Ningunos |
| Agujeros del drenaje de la condensación |
Ninguno, rotor abierto |
| Modo |
S1 |
| Transporte del motor |
Rodamiento de bolitas |
| Tacto actual según IEC 60990 (sistema de medición de la fig. 4, del TN del circuito) |
< 0="">
|
| Protección del motor |
Protector termal de la sobrecarga (TOP) internamente conectado |
| Clase de la protección |
Yo (con la conexión del cliente de la tierra protectora) |
| Conformidad con estándares |
EN 60335-1 |
| Aprobación |
EAC/CCC |
Ahorre para:
ACS800-104-0170-3,
ACS800-104-0210-3,
ACS800-104-0210-5,
ACS800-104-0210-7,
ACS800-104-0260-3,
ACS800-104-0260-5,
ACS800-104-0260-7,
ACS800-104-0320-3,
ACS800-104-0320-5,
ACS800-104-0320-7,
ACS800-104-0390-3,
ACS800-104-0400-5,
ACS800-104-0400-7,
ACS800-104-0440-7,
ACS800-104-0460-5,
ACS800-104-0510-3,
ACS800-104-0580-7,
ACS800-104-0610-5.
Características:
- Ventilador centrífugo curvado delantero de la entrada dual de la CA
- Vía un soporte, el motor integrado del Externo-rotor se monta en un lado de la vivienda
- Vivienda e impeledor del Hoja-acero galvanizado
- Los impeledores curvados delanteros Prensa-se caben directamente sobre el rotor del motor del Externo-rotor
- La dirección de la rotación es CW según lo considerado de lado de la succión
- Clase “B” del aislamiento
- Rodamientos sin necesidad de mantenimiento
Descripción de fans centrífugas
Las fans centrífugas del ebm-papst están disponibles con las cuchillas curvadas delanteras o posteriores.
la característica excepcional de los motores externos del rotor es su diseño compacto, plano, del cual resulta
integración del motor externo del rotor en el impeledor. Los “ventiladores” refieren a los dispositivos con la voluta
conteniendo, mientras que las fans centrífugas se envían sin las volutas.
Fans centrífugas similares para el inversor variable de la frecuencia de ABB
Número de parte: D2D160- BE02-11 64650424
Número de parte: D2D160-BE02-11
Número de parte: D2D160-BE02-12
Número de parte: D2D160-BE02-12 68281334
Número de parte: D2D160-BE02-14
Número de parte: D2D133-DB02-06
Número de parte: D2D146-AA28-28
Número de parte: D2E133-AM35-B4
Número de parte: D2E097-CB01-02
Número de parte: D2E133-AM47-01
Número de parte: D2E133-CI33-56
Número de parte: D2E133-DM47-01
Número de parte: D2E146-AP43-22
Número de parte: D2E146-AP47-22
Número de parte: D2E160-AB01-06
Número de parte: D2E160-FI01-01
Número de parte: D2E146-HR93-01
Número de parte: D2E097-BK66-02
Número de parte: D2E097-BK66-48
Número de parte: D2E097-CH85-02
Número de parte: D2E097-CH85-48
Número de parte: D2E133-DM47-23
Número de parte: D2E146-AP43-02
Número de parte: D2E146-AP47-02
Número de parte: D4E225-CC01-02
Número de parte: D4E225-CC01-30
Número de parte: D4E225-CC01-39
Número de parte: D2E140-HR97-07
Número de parte: D2E146-KA45-01
Número de parte: D2E146-KB27-01
Número de parte: D2E146-HR93-03
Número de parte: D2E146-HS97-03
Número de parte: D2E160-FK11-02
Número de parte: D4E146-LV19-14
Número de parte: D4D180-CB01-02
arte no: D4D200-CA01-02
Número de parte: D4D225-FH02-01
Número de parte: D4D225-GH02-01
Número de parte: D4E160-DA01-02
Número de parte: D4E160-EG06-05
Número de parte: D4E160-FH12-05
Número de parte: D4E180-BA02-02
Número de parte: D4E180-CA02-02
Número de parte: D4E200-CA02-02
Número de parte: D4E225-BC01-02
Número de parte: D4E225-DH01-01
Número de parte: D4E225-EH01-01
Número de parte: D6E225-FB07-02
Otros:
RF2C-140/059 K147 SF
RF2C-140/059 K097 SF
RF2C-146/062 K124 SF
RF2C-160/062 K117 SF
RF2C-140/059 K147 I
RF2C-140/059 K097 I
RF2C-146/062 K124 I
RF2C-160/062 K117 I
RF2C-180/052 K000 I
RF2C-140/059 K147
RF2C-140/059 K097
RF2C-146/062 K124
RF2C-160/062 K117
RF2C-180/052 K000
Dibujo del producto
IMAGEN
Empaquetado y entrega
Detalles de empaquetado
Cartones
Plazo de expedición
Whithin 3-5 días
