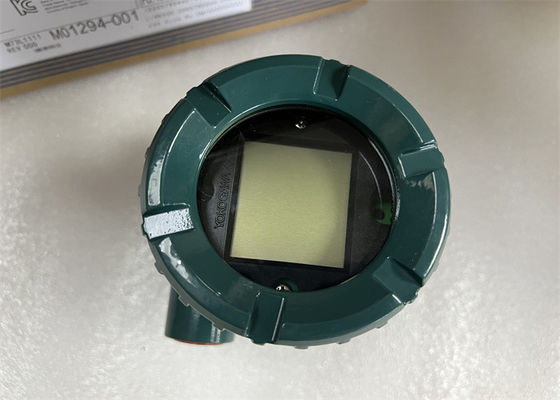

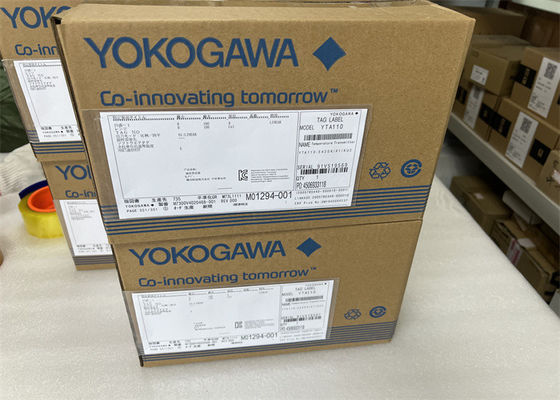

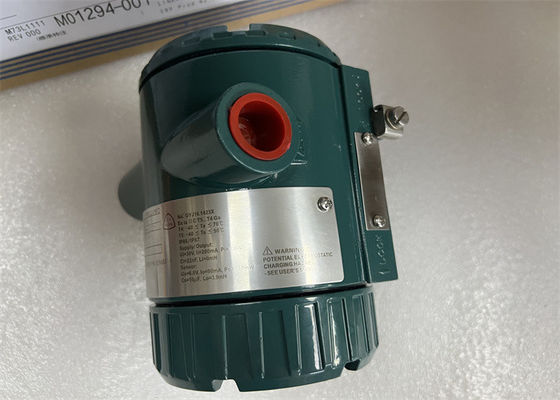

Original del transmisor de presión diferenciada de YoKogawa YTA110-EA2DK/X1/KU2 nueva

Original del transmisor de presión diferenciada de YoKogawa YTA110-EA2DK/X1/KU2 nueva

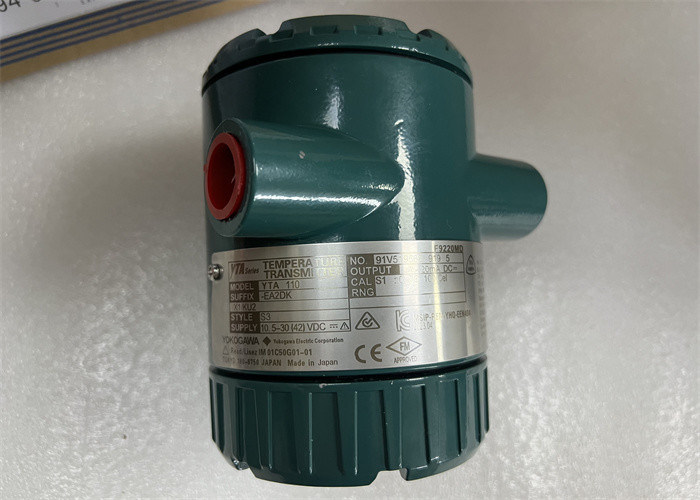

El YTA110 es el transmisor de la temperatura del alto rendimiento que acepta el termopar, la IDT, ohmios o las entradas de los milivolts de DC y los convierte a 4 a la señal de 20 mA DC para la transmisión. El YTA110 apoya protocolo de comunicación del CEREBRO o del CIERVO. El YTA110 en él configuración estándar es certificado por TU¨ V como conformación con SIL2 para el requisito de seguridad.

■CARACTERÍSTICAS

El alto rendimiento Microprocesser-basado detectando tecnología asegura exactitud a largo plazo y alta confiabilidad. La alta vivienda del Dual-compartimiento de la confiabilidad realiza alta capacidad de la resistencia a los ambientes duros, y YTA110 tiene capacidad SIL2 para el requisito de seguridad. La variedad de entradas del sensor el tipo de entrada del sensor es seleccionable por el usuario de los termopares (T/C), RTDs, los ohmios, o los milivolts de DC. El protocolo de comunicación del CEREBRO o de HART® de la comunicación de Digitaces está disponible. La configuración del insturment se puede cambiar por el usuario con usar el comunicador de BT200 o del CIERVO. La capacidad del autodiagnóstico de la función del autodiagnóstico asegura funcionamiento a largo plazo y más barato continuos de la propiedad. La exhibición del LCD con bargraph la exhibición del LCD proporciona una lectura digital y bargraph del por ciento simultáneamente

■ESTÁNDAR

¿ESPECIFICACIONES? ¿Exactitud de las ESPECIFICACIONES de FUNCIONAMIENTO (exactitud del A/D/palmo + exactitud de D/A) o? el 0.1% del palmo calibrado, cualquiera es mayor. Vea el cuadro 1. en el ± 0.5˚C de la exactitud de la remuneración del empalme frío de la página 3. (para el T/C solamente) (el ± el 0.1% del efecto de temperatura ambiente del ˚F) del ± 0,9 (por cambio de 10 ˚C) o ± (coeficiente de temperatura /span), cualquiera es mayor. Vea el cuadro 2. para el coeficiente de temperatura. IDT de la estabilidad: ¿? ¿0,1% de lectura o? ¿0.1°C por 2 años, cualquiera es mayor en 23? 2°C

T/C: ¿? ¿0,1% de lectura o? ¿0.1°C por año, cualquiera es mayor en 23? 2°C. IDT de la estabilidad de 5 años: ¿? ¿0,2% de lectura o? ¿0.2°C, cualquiera es mayor en 23? 2°C.T/sC: ¿? ¿0,4% de lectura o? ¿0.4°C, cualquiera es mayor en 23? el efecto de 2°C. IRF probado por EN 50082-2, intensidad de campo el ± el 0.005% del efecto de la fuente de alimentación de hasta 10 V/m. del palmo de la calibración por la vibración de voltio efectúa 10 a 60 herzios 0,21 milímetros de dislocación del pico efectos de posición de 60 a 2000 herzios 3G ningunos

■FUNCIONAL

Las ESPECIFICACIONES entraron el tipo entrado son a elección: Termopares, 2, 3, y 4 alambre RTDs, ohmios y milivolts de DC. Vea que el cuadro 1. en límites del palmo y de gama de la página 3. ve el cuadro 1. en resistencia de la fuente de la señal entrada de la página 3. (para el T/C, el milivoltio) 1 k o una resistencia entrada más baja del alambre de ventaja (para IDT, ohmio) 10 por el alambre o 4 a 20 mA de dos hilos más de baja producción DC. Gama de la salida: 3,68 mA protocolo al ® del CEREBRO o del CIERVO de 20,8 mA se sobreponen en los 4 a la señal de 20 mA. Cualquier único valor de los seguidores se puede seleccionar como la señal de la salida analógica. Sensor 1, temperatura terminal. También, hasta tres de los valores antedichos se pueden exhibir en la exhibición del LCD o leer vía la comunicación. La entrada-salida /GND del aislamiento aisló a 500 V DC

Coeficiente de temperatura del cuadro 2.

Note1: ¿El efecto de temperatura ambiente por el cambio 10°C es? ¿0,1% o? (coeficiente de temperatura/palmo), cualquiera es mayor.

Note2: El “abs.reading” en Table2 significa el valor absoluto de la lectura en °C.

Ejemplo de la lectura del ABS; ¿Cuando el valor de la temperatura es 250 Kelvin, la lectura del ABS es 23,15, absoluto (250? 273,15).

Ejemplo del efecto de temperatura ambiente;

Condiciones;

1) Sensor entrado: Pt100

2) Gama de la calibración: ¿? 100 a 100°C

3) Lectura de valor: ¿? efecto de temperatura ambiente 50°C por 10°C; ¿Coeficiente de temperatura/Span= (0.08°C? ¿0.02/100? |¿? 50°C|¿)/{100°C? ¿(? ¿100°C)} = 0,00045 → 0,045% por lo tanto, efecto de temperatura ambiente son? 0.1%/10°C

■DIMENSIONES

montaje horizontal de 2 pulgadas del tubo

< Ordering="" Information="">

Especifique el siguiente al pedir el modelo, códigos del sufijo, y códigos opcionales

El instrumento se envía con los ajustes mostrados en la tabla A. Specify el siguiente cuando sea necesario.

1. Tipo del sensor. Para la entrada de la IDT y de la resistencia, especifique el número de alambre también. (Ejemplo; Sistema del alambre Pt200 3)

2. ¿La gama de la calibración y la gama de la calibración de la unidad 1) se pueden especificar dentro de la gama de la medida mostrada en el cuadro 1. en la página 3. 2) especifican una gama de? ¿C, K? ¿F o? R para la entrada de la temperatura. ¿? ¿F y? R están disponibles cuando se especifica el código opcional D2. No es necesario especificar la unidad de milivoltio y las entradas del ohmio, para estas unidades serán automáticamente milivoltio o Ω.

3. Número de etiqueta

4. Otros artículos relacionados con la opción de /CA de las opciones permiten el especificar del descriptor de determinación para el tipo de protocolo del CIERVO en la fábrica. Especifique para arriba a 16 caracteres que se entrarán en el parámetro del descriptor.
