Descripción

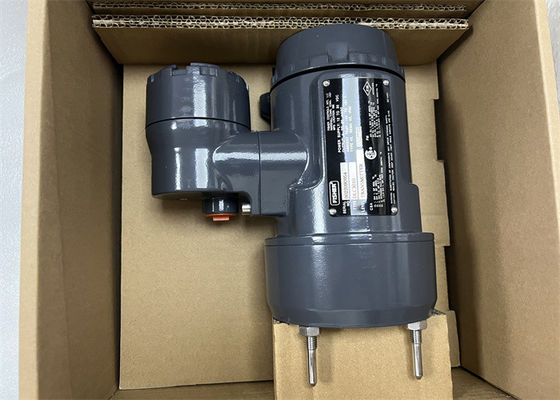

Reguladores llanos de DLC3010 Digitaces

Reguladores llanos digitales DLC3010 (el cuadro 1 ‐ 1) se utiliza con los sensores llanos para medir el nivel líquido, el nivel de interfaz entre dos líquidos, o la gravedad específica líquida (densidad). Los cambios en gravedad llana o específica ejercen una fuerza boyante en un regulador llano Introduction de D102748X012 DLC3010 Digitaces y especificaciones el displacer de agosto de 2020 4, que gira el acoplamiento del esfuerzo de torsión. Este movimiento rotatorio se aplica al regulador llano digital, se transforma a una señal eléctrica y se convierte a digital. La señal numérica se compensa y se procesa por requisitos de configuración del usuario, y se convierte de nuevo 4 a una señal eléctrica análoga del ‐ 20 mA. La señal de salida actual resultante se envía a un elemento de la indicación o de control final.

Reguladores llanos digitales DLC3010 están comunicando, por microprocesador nivel, interfaz, o densidad que detecta los instrumentos. Además de la función normal de proporcionar un ‐ 4 la señal actual de 20 miliamperios, reguladores llanos digitales DLC3010, usando el protocolo de comunicaciones del CIERVO, da de fácil acceso a la información crítica a la operación del proceso. Usted puede ganar la información del proceso, del instrumento, o del sensor usando un comunicador del campo con las descripciones del dispositivo (DDS) compatibles con los reguladores llanos digitales DLC3010. El comunicador de The Field se puede conectar en el regulador llano digital o en una caja de conexiones del campo. Usando el comunicador del campo, usted puede realizar varias operaciones con el regulador llano digital DLC3010. Usted puede interrogar, configurar, calibrar, o pruebe el regulador llano digital. Usando el protocolo del CIERVO, la información del campo se puede integrar en sistemas de control o recibir sobre una sola base del lazo. Los reguladores llanos digitales DLC3010 se diseñan para substituir directamente transmisores llanos neumáticos estándar del ‐ neumático y electro. Los reguladores llanos digitales DLC3010 montan en una amplia variedad 249 de sensores llanos enjaulados y cageless. Montan en el tipo sensores llanos del displacer de otros fabricantes con el uso de los adaptadores de montaje. ¿249 sensores enjaulados (véase el ‐ del cuadro 1 6)? 249, el soporte lateral del ‐ de los sensores 249B, 249BF, 249C, 249K, y 249L en el buque con el displacer montaron dentro de una jaula fuera del buque. ¿(El 249BF enjauló el sensor está disponible solamente en Europa, el Medio Oriente, y África.) 249 sensores de Cageless (véase el ‐ del cuadro 1 7)? Soporte superior del ‐ de los sensores 249BP, 249CP, y 249P en el buque con el displacer que cuelga abajo en el buque. ¿? Soportes del ‐ del lado del sensor 249VS en el buque con el displacer que cuelga hacia fuera en el buque. ¿? el sensor del estilo del ‐ de la oblea 249W monta encima de un buque o en cliente un ‐ suministró la jaula.

Especificaciones

Las especificaciones para el regulador llano digital DLC3010 se muestran en las especificaciones del ‐ 1. del cuadro 1 para los 249 que el sensor se muestra en el ‐ 3. del cuadro 1.

Espec.:

Disponible

Regulador llano de las configuraciones DLC3010 Digitaces: Soportes en 249 los sensores enjaulados y cageless. Vea los cuadros 1 ‐ 7 del ‐ 6 y 1 y descripción del sensor. Función: Protocolo de comunicaciones del transmisor: CIERVO

Nivel de señal entrada, interfaz, o densidad: Movimiento rotatorio del acoplamiento del esfuerzo de torsión proporcional a los cambios en nivel líquido, el nivel de interfaz, o la densidad que cambian la flotabilidad de un displacer. Temperatura de proceso: El interfaz para el alambre de 2 ‐ o de 3 ‐ IDT del platino de 100 ohmios para detectar temperatura del proceso, o el ‐ opcional del usuario incorporó temperatura de la blanco para permitir compensar cambios en gravedad específica

Señal de salida

Análogo: ¿‐ 4 20 miliamperios de DC (? el nivel, el interfaz, o la densidad acción-cada vez mayor directo aumenta salida; ¿o? el nivel, el interfaz, o la densidad acción-cada vez mayor reverso disminuye salida)

Alta saturación: 20,5 mA

Saturación baja: alta alarma de 3,8 mA: 22,5 mA

Alarma baja: 3,7 mA

Solamente uno arriba de las definiciones altas-bajas de la alarma está disponible en una configuración dada. NE 43 de NAMUR obediente cuando se selecciona el nivel de alta alarma. Digitaces: El CIERVO los requisitos de la impedancia del CIERVO del FSK de 1200 baudios (cambio de frecuencia cerrado) debe ser resuelto para permitir la comunicación. La impedancia total de la desviación a través de las conexiones principales del dispositivo (excepto la impedancia del amo y del transmisor) debe estar entre 230 y 600 ohmios. Se define El CIERVO del transmisor recibe impedancia como:

Rx: ohmios 42K y

CX: 14 N-F

Observe eso en la configuración de punto a punto, análogo y la señalización digital está disponible. El instrumento se puede preguntar digital para la información, o colocar en modo estallado para transmitir regularmente la información de proceso no solicitada digital. En modo multi del descenso del ‐, la corriente de salida se fija en 4 mA, y solamente la comunicación digital está disponible
