| Lugar de origen: | CHINA |
| Nombre de la marca: | ABB |
| Certificación: | CE |
| Número de modelo: | AI845 |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Contact us |
| Detalles de empaquetado: | Nueva caja original |
| Tiempo de entrega: | 3-5days |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 50 |
| Modelo: | AI845 | marca: | ABB |
|---|---|---|---|
| Número del artículo: | 3BSE023675R1 | Tipo de la señal: | Solo unipolar terminado |
| Especificación de la señal: | 0..20mA, 4..20 mA, 0..5 V, 1..5 V | Tipo: | Entrada análoga |
El nuevo análogo del módulo 3BSE023675R1 AI845 de ABB I O entró. 1x8ch redundante o solo. CIERVO
Descripción de AI845:
El módulo entrado análogo AI845 para los usos solos o redundantes. El módulo tiene 8 canales. Cada canal puede ser un voltaje o entrada actual cuando se utiliza el MTU TU844 o TU845, cuando el otro MTUs se utiliza todos los canales convertirse en voltaje o entradas actuales.
El voltaje y la entrada actual puede soportar una sobretensión o un undervoltage por lo menos de la C.C. de 11 V. La resistencia de entrada para la entrada del voltaje es mayor del ohmio de 10 M y la resistencia de entrada para la entrada actual es 250 ohmios.
El módulo distribuye la fuente compatible del transmisor del CIERVO externo a cada canal. Esto añade una conexión simple para distribuir la fuente a los 3 del alambre transmisores de dos hilos o. Se supervisa el poder del transmisor y limitado actual.
Información general
| Tipo | Entrada análoga |
| Especificación de la señal | 0..20mA, 4..20 mA, 0..5 V, 1..5 V |
| Número del artículo | 3BSE023675R1 |
| Número de canales | 8 |
| Tipo de la señal | Solo unipolar terminado |
| CIERVO | Sí |
| SOE | No |
| Redundancia | Sí |
| Alta integridad | No |
| Seguridad intrínseca | No |
| Mecánicos | S800 |
Módulos de la entrada-salida
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Datos detallados
| Resolución | pedazo 12 |
| Impedancia de entrada | 10 MΩ (entrada del voltaje) 250 Ω (entrada actual incluyendo el PTC) |
| Aislamiento | Groupwise aisló de la tierra |
| Debajo/sobre gama | 0 / el +15% |
| Error | Máximo 0,1% |
| Deriva de la temperatura | Máximo 50 ppm/°C |
| Filtro entrado (tiempo de subida 0-90%) | ms 290 |
| Duración de ciclo de la actualización | ms 10 |
| Limitación actual | Construido en poder limitado actual del transmisor |
| Longitud de cable máxima del campo | 600 metros (656 yardas) |
| Voltaje de entrada máximo (no destructivo) | C.C. de 11 V. |
| NMRR, 50Hz, 60Hz | > DB 40 |
| Voltaje de aislamiento clasificado | 50 V |
| Voltaje dieléctrico de la prueba | A.C. de 500 V. |
| Disipación de poder | 3,5 W |
| Consumo actual +5 V Modulebus | 100 mA |
| Consumo actual +24 V Modulebus | 50 mA |
| Externo del consumo actual +24 V | Máximo 265 mA (22 mA + corriente del transmisor * 1,32) |
Diagnósticos
| Frente LED | F (ault), R (la O.N.U), W (el arning) |
| Supervisión | Error del módulo: parte posterior leída análoga, voltaje de la referencia, fuente de alimentación interna, suma de comprobación, perro guardián y error de memoria Error de canal interno: filter de paso bajo, multiplexor, error de canal de prueba Error de canal externo: punto bajo de la fuente de la alimentación externa, poder del transmisor, error externo de la desviación |
| Indicación de situación de la supervisión | Error del módulo, advertencia del módulo, error de canal |
Características y ventajas
Compability
| Uso con el MTU | TU810, TU812, TU814, TU818, TU830, TU833, TU835, TU838, TU844, TU845, TU854 |
| Código que cierra | Cc |
Dimensiones
| Altura | 119 milímetros (4.7") |
| Anchura | 45 milímetros (1.77") |
| Profundidad | 102 milímetros (4.01"), 111 milímetros (4.37") incluyendo el conector |
| Peso | 0,23 kilogramos (0,51 libras.) |
Terminal:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |

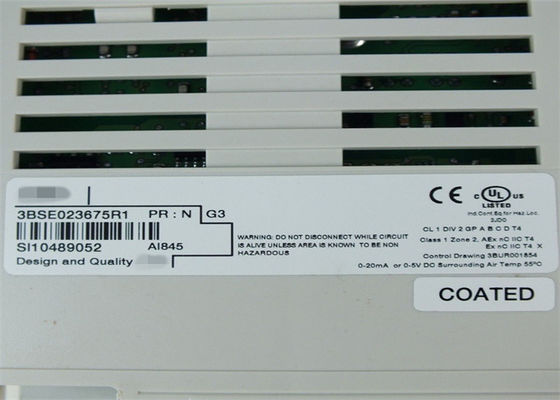

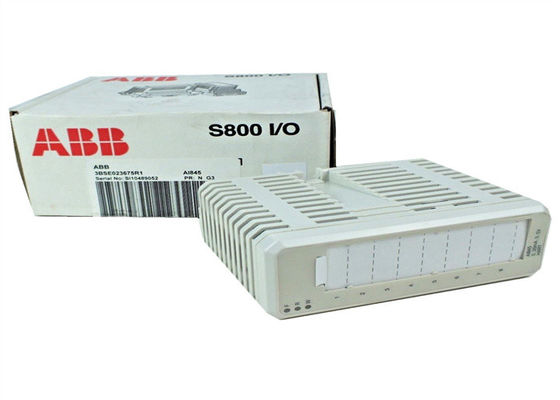

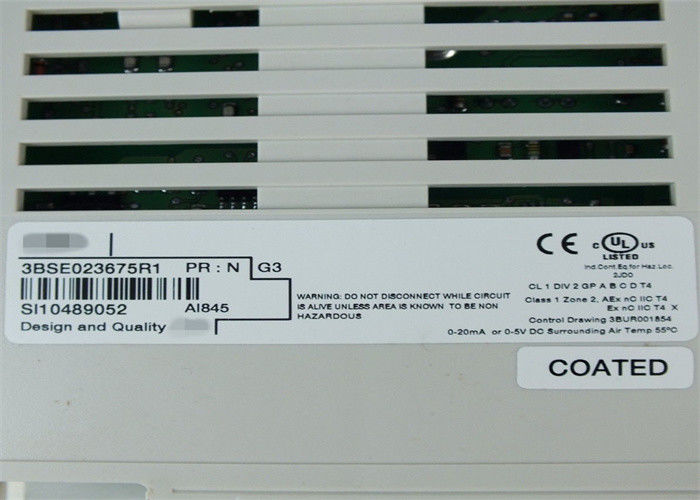

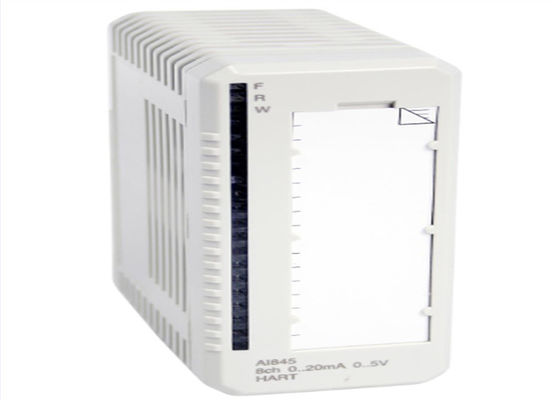

Imagen de AI845
Los artículos de algún ABB vendieron por WTL:
WTL no es obligado para ningunos daños corporales o daños materiales resultando del uso de este equipo. Es
la responsabilidad del comprador en cuanto a la dirección y la operación seguras de este equipo y verificar el equipo es
conformidad a su maquinaria.
