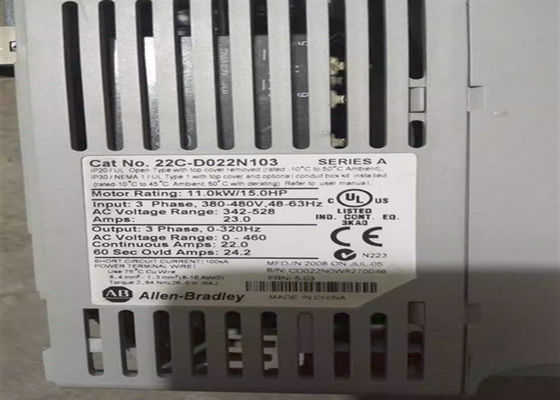

Impulsión de la CA de 22C-D022N103 AB Variable Frequency Inverter 11 kilovatios
La impulsión de la CA, la entrada de la CA 11 kilovatios (15 HP), 480V, 3 pH, los herzios 50-60, salida de 22 A, tipo de IP20, de UL-NEMA abierto, montaje del panel, con el PID, lazo del sistema de PIP Algorithm AndFire, adentro, el capítulo C, 0,98 PF, el telclado numérico integral y la exhibición llevada, RS485, fijaron conexiones del bloque de terminales.
Especificaciones técnicas para 22C-D022N103
Marca AB
Protocolos de comunicación opcionales: BacNet; LonWorks; ProfiBus; Ethernet; DeviceNet; ControlNet
Puerto de comunicación incorporado: RS485
Grado del recinto: IP20/tipo abierto de la UL de la nema
Instalación: Soporte del panel
Entrada-salida integrada: Entradas discretas: Siete (7) fregaderos/salidas discretas de la fuente: Una (1) salida abierta; Dos (2) la forma C entra en contacto con la entrada análoga: (2) el análogo dos entró 0-10VDC; 0 - salida analógica 20mA: (2) el análogo dos entró 0-10VDC; 0 - 20mA
Método de control: V/Hz, remuneración del resbalón, proceso PID
Grado aplicable del motor: HP 15,0 (11,0 KILOVATIOS)
Voltaje de salida: 0-460VAC
Corriente entrada: 23 A
Fase entrada: trifásico
Fabricante: Rockwell Automation/AB
| Corriente de salida |
22 A |
| Voltaje entrado |
342-528VAC |
| Número de parte/catálogo no. |
22C-D022N103 |
| Línea de productos |
Powerflex 400 |
| Tipo de producto |
Impulsión de la fan y de la bomba |
| Caballos de fuerza |
15 |
| Fase |
Trifásico |
| Recinto |
Soporte del panel - IP20, tipo de NEMA/UL se abren |
| Amperaje |
22 amperios |
| Capítulo |
Tamaño C |
| Entrada |
Telclado numérico integral |
Sobre 22C-D022N103
El AB 22C-D022N103 es parte de 380 a 480 voltios de CA, PowerFlex trifásico 400 series de impulsión ajustables de la CA de la frecuencia. Es una impulsión rentable, usada idealmente para control de velocidad de la fan y de la bomba en usos variables de la fan y de la bomba del esfuerzo de torsión, y su amplia gama de características incorporadas permite la integración de sistema rápida e inconsútil. Este módulo clasificado del soporte del panel de 11 kilovatios (15 HP) tiene A.C. - marco y 22 del tamaño una corriente de salida. Viene con una clase sin filtro y un telclado numérico integral con dos líneas de 16 caracteres cada uno de la emisión además de su exhibición del LCD con los indicadores del LED para la configuración de sistema y la supervisión fáciles de la situación de la falta.
La impulsión ajustable de la CA de la frecuencia 22C-D022N103 tiene una característica auxiliar integrada del control de motor que permita la operación de hasta tres motores línea-empezados adicionales, independientemente del motor directamente controlado. Cuando se permite esta función, una reacción y una señal de referencia es utilizada por el PID de ajustar la velocidad del motor impulsión-controlado. Cuando la capacidad de este motor inicial no cubre la demanda del producto, el regulador de la impulsión enciende automáticamente un motor auxiliar. Un aumento continuo en demanda iniciará el comienzo de motores adicionales hasta que se haya cubierto la demanda. Semejantemente, cuando se paran las disminuciones de la demanda, un motor auxiliar y la característica auxiliar de PowerFlex impulsa velocidad impulsión-controlada del motor. El módulo 22C-D022N103 tiene un IP20, tipo abierto recinto de NEMA/UL para el montaje convencional dentro o fuera de un gabinete de control en una zona de temperatura ambiente cent3igrada de 45 grados (113 grados de Fahrenheit). Esto se puede actualizar recinto a un tipo 1 de IP30, de NEMA/UL con una cubierta superior adicional y los equipos opcionales de la caja del conducto. La flexibilidad en la instalación de este módulo es mejorada por el grado del pleno de la UL que permite el montaje directo en un sistema de tramitación del aire.
El 22C-D022N103 se optimiza especialmente para la operación con el uso industrial de la fan y de la bomba, que se encuentran comúnmente en el uso de la calefacción Ventillation y del aire acondicionado (HVAC), del agua y del despilfarrador, central eléctrica, explotación minera, fabricación y puede otras industrias.
El 22C-D022N103 también se conoce como una impulsión variable de la frecuencia (VFD) o impulsiones de velocidad variable (VSD). Entrega control de velocidad de modulación variando frecuencia, y mantiene proporcionalidad con el voltaje que produce así una velocidad variable con salida constante del esfuerzo de torsión llamó así Volts/método de control de Hertz. Independientemente del método de control de voltios/Hertz, el 22C-D022N103 es también capaz de la función del PID del proceso para el control automático de la frecuencia de la salida en referencia a la variable de proceso recibida y al setpoint configurada de la impulsión. También se equipa de comenzar programable de diverso usuario. Detención y características ociosas tales como comienzo brillante, rampa-para arriba, rampa-abajo, aceleración, desaceleración, sueño/estela de nombrar algunos.

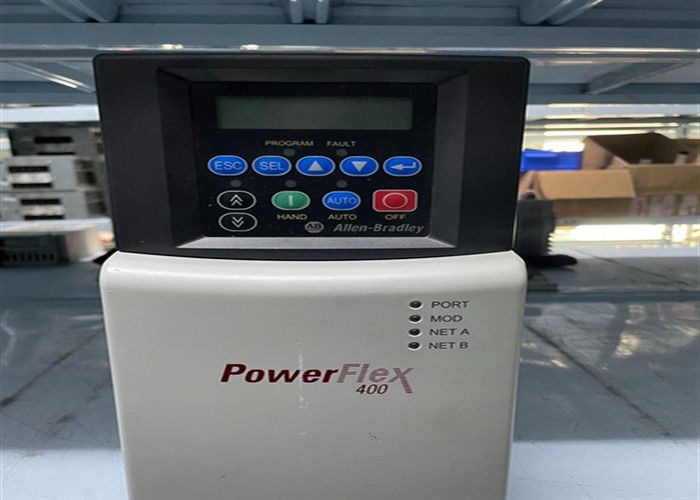

El 22C-D022N103 también viene con un telclado numérico fijo con 2 la línea, carácter 16 por la línea lectura del LCD, un puerto de comunicación integral RS485 usado para las conexiones conectadas y operación remota y configuración.
El 22C-D022N103 es activado por una gama de la fuente del voltaje de entrada de 340-528VAC, la frecuencia trifásica, de la entrada de los herzios 48-63 y la corriente de entrada de 23 amperios. Entrega la corriente de salida del continour de 22 amperios, 0-460VAC, fuente trifásica del voltaje hacia el motor mientras que el grado aplicable del motor para el 22C-D022N103 es HP 15,0 (11,0 kilovatios).
