Detalles rápidos

Gama de producto
Proceso ATV600 de Altivar
Producto o tipo componente
Impulsión de velocidad variable
Uso específico del producto
Proceso y utilidades
nombre corto del dispositivo
ATV630
Variante
Versión estándar
Destino del producto
Motores asincrónicos
Motores síncronos
Filtro del EMC
Integrado 492,13 pies (categoría C3 de 150 m) EN/IEC 61800-3
Grado del IP de protección
IP21IEC 61800-5-1
IP21IEC 60529
[Nosotros] voltaje de fuente clasificado
380… 480 V
Grado de protección
UL 508C del tipo 1 de la UL
Tipo de enfriamiento
Convección forzada
Frecuencia de fuente
50… 60 herzios - 5… 5%
[Nosotros] voltaje de fuente clasificado
380… 480 V - 15… 10%
Kilovatio del poder del motor
deber normal de 55 kilovatios)
45 kilovatios resistentes)
Potencia máxima del caballo
deber normal de 75 caballos de fuerza
60 caballos de fuerza de resistente
Línea corriente
97,2 un deber normal de 380 V)
84,2 un deber normal de 480 V)
81,4 380 V resistentes)
71,8 480 V resistentes)
Línea anticipada ISC
ka 50
Poder evidente
70 deber normal del KVA 480 V)
59,7 KVA 480 V de resistente)
Corriente de salida continua
106 un deber normal de 2,5 kilociclos
88 a los 2,5 kilociclos de resistente
Perfil asincrónico del control de motor
Estándar constante del esfuerzo de torsión
Estándar variable del esfuerzo de torsión
Modo optimizado del esfuerzo de torsión
Perfil del control de motor síncrono
Motor del imán permanente
Motor síncrono de la repugnancia
Frecuencia de la salida de la impulsión de la velocidad
0,1… 500 herzios
Frecuencia que cambia nominal
2,5 kilociclos
Frecuencia que cambia
2,5… 8 kilociclos con reducir la capacidad normal de factor
2… 8 kilociclos de ajustable
Función de seguridad
STO (esfuerzo de torsión seguro apagado) SIL 3
Lógica discreta de la entrada
16 velocidades preestablecidas
Protocolo del puerto de comunicación
Ethernet
Serial de Modbus
Modbus TCP
Tarjeta de la opción
Ranure un módulo de comunicación, DP V1 de Profibus
Ranure un módulo de comunicación, PROFINET
Ranure un módulo de comunicación, DeviceNet
Ranure un módulo de comunicación, Modbus TCP/EtherNet/IP
Ranure un módulo de comunicación, cadena de margaritas RJ45 de CANopen
Módulo de comunicación de la ranura A, CANopen SUB-D 9
Ranure un módulo de comunicación, terminales de tornillo de CANopen
Ranura A/slot módulo digital y análogo de B de la entrada-salida de la extensión
Módulo de la extensión de la retransmisión de la salida de la ranura A/slot B
Ranure un módulo de comunicación, Ethernet IP/Modbus TCP/MD-Link
módulo de comunicación, BACnet MS/TP
módulo de comunicación, Ethernet Powerlink
Complementario
Montaje de modo
Soporte de la pared
Corriente transitoria máxima
116,6 un deber normal de 60 s)
132 60 s resistentes)
Fase
fase 3
Número discreto de la salida
0
Tipo discreto de la salida
Salidas R1A, R1B, CA de la retransmisión de R1C 250 V 3000 mA
Salidas R1A, R1B, R1C 30 V DC de la retransmisión 3000 mA
Salidas R2A, CA de la retransmisión de R2C 250 V 5000 mA
Salidas R2A, R2C 30 V DC de la retransmisión 5000 mA
Salidas R3A, CA de la retransmisión de R3C 250 V 5000 mA
Salidas R3A, R3C 30 V DC de la retransmisión 5000 mA
Voltaje de salida
<> Alza actual temporal permitida
1,1 x en deber normal de 60 s)
1,5 x en 60 s resistentes)
Remuneración del resbalón del motor
No disponible en ley del motor del imán permanente
Puede ser suprimido
Automático sea cual sea la carga
Ajustable
Rampas de la aceleración y de la desaceleración
Ajustable linear por separado a partir de 0,01… 9999 s
Interfaz físico
Ethernet
RS de dos hilos 485
Frenado a la parada
Por la inyección de DC
Tipo de la protección
Motor de la protección termal
Esfuerzo de torsión seguro del motor
Motor de la rotura de la fase del motor
Impulsión de la protección termal
Esfuerzo de torsión seguro de la impulsión
Impulsión de recalentamiento
Sobreintensidad de corriente entre las fases de salida y la impulsión de la tierra
Sobrecarga de la impulsión del voltaje de salida
Impulsión de la protección del cortocircuito
Impulsión de la rotura de la fase del motor
Sobretensiones en la impulsión del autobús de DC
Línea impulsión de la sobretensión de la fuente
Línea impulsión del undervoltage de la fuente
Línea impulsión de la pérdida de la fase de la fuente
Impulsión de la velocidad excesiva
Rotura en la impulsión de circuito de control
Tarifa de transmisión
10, 100 Mbits
4800 BPS, 9600 BPS, 19200 BPS, 38,4 Kbps
Resolución de la frecuencia
Unidad de visualización 0,1 herzios
El análogo entró 0.012/50 herzios
Marco de transmisión
RTU
Conexión eléctrica
Terminales de tornillo desprendibles del control 0,5… 1,5 AWG 16 del AWG 20 del ² del milímetro…
Línea terminal de tornillo del lado 70… 120 milímetros del ² de kcmil 250 del AWG 1/0…
Terminal de tornillo del motor 70… 120 milímetros del ² de kcmil 250 del AWG 1/0…
Tipo del conector
RJ45 en Ethernet/el Modbus remotos TCP del terminal gráfico)
RJ45 en el serial remoto de Modbus del terminal gráfico)
Formato de datos
8 pedazos, impar configurable, incluso o ninguna paridad
Tipo de polarización
Ninguna impedancia
Modo del intercambio
Semidúplex, lleno - duplex, Ethernet de la autonegociación/Modbus TCP
Número de direcciones
1… serial de 247 Modbus
Método de acceso
Esclavo Modbus TCP
Fuente
Fuente externa para las entradas digitales 24 V DC 19… 30 V), <1> fuente interna para el potenciómetro de la referencia (1 a kOhm 10) 10,5 V DC el +/- 5%, <10 mA="" overload="" and="" short-circuit="" protection=""> fuente interna para las entradas digitales y STO 24 V DC 21… 27 V), <200 mA="" overload="" and="" short-circuit="" protection=""> señalización local
Para el diagnóstico local 3 LED
para la situación integrada de la comunicación 3 LED (color dual)
para la situación del módulo de comunicación 4 LED (color dual)
para la presencia del voltaje 1 LED (rojo)
Anchura
11,42 en (290 milímetros)
Altura
36,30 en (922 milímetros)
Profundidad
12,72 en (323 milímetros)
Peso del producto
124,56 libras (los E.E.U.U.) (56,5 kilogramos)
Número de la entrada análoga
3
Tipo de la entrada análoga
AI1, AI2, AI3 voltaje software-configurable 0… 10 V DC 31,5 pedazos del kOhm 12
AI1, AI2, pedazos actuales software-configurables de 0… 20 mA 250 ohmios 12 de AI3
Entrada análoga del voltaje AI2 - 10… 10 V DC 31,5 pedazos del kOhm 12
Número discreto de la entrada
8
Tipo discreto de la entrada
DI7, DI8 programable como entrada 0 del pulso… 30 kilociclos, 24 compatibilidades de la entrada CC <> de V
PLC discreto EN/IEC 61131-2 del nivel de introducción de datos DI1… DI6 1
DI5, IEC discreto 65A-68 del PLC del nivel de introducción de datos DI6 1
STOA, PLC discreto EN/IEC 61131-2 del nivel de introducción de datos de STOB 1
Lógica discreta de la entrada
Lógica positiva (fuente) DI1… DI8), < 5="" V=""> 11 V
Lógica negativa (fregadero) DI1… DI8), > 16 V, < 10="" V=""> número de la salida analógica
2
Tipo de la salida analógica
voltaje Software-configurable AQ1, AQ2 0… 10 V DC pedazos de 470 ohmios 10
AQ1 actual Software-configurable, AQ2 0… 20 pedazos del mA 10
DQ- actual Software-configurable, DQ+ 30 V DC
DQ- actual Software-configurable, DQ+ 100 mA
Muestreo de la duración
ms 2 +/- 0,5 ms DI1… DI4) - entrada discreta
ms 5 +/- 1 ms DI5, DI6) - entrada discreta
ms 5 +/- 0,1 ms AI1, AI2, AI3) - entrada análoga
ms 10 +/- 1 ms AO1) - salida analógica
Exactitud
el +/- 0.6% AI1, AI2, AI3 para una entrada análoga del °C de la variación 60 de la temperatura
el +/- 1% AO1, AO2 para una salida analógica del °C de la variación 60 de la temperatura
Error de las linearidades
AI1, AI2, AI3 el +/- 0.15% de entrada análoga del valor máximo
AO1, AO2 del +/- salida analógica 0.2%
Número de la salida de la retransmisión
3
Tipo de la salida de la retransmisión
Ciclos configurables de la retransmisión NO/NC 100000 de la falta de la lógica R1 de la retransmisión
Retransmisión configurable NINGUNOS de la secuencia de la lógica R2 de la retransmisión 100000 ciclos
Retransmisión configurable NINGUNOS de la secuencia de la lógica R3 de la retransmisión 100000 ciclos
Restaure el tiempo
Ms R1, R2, R3) 5 de la salida de la retransmisión +/- 0,5 ms)
Corriente que cambia mínima
Salida R1, R2, R3 5 mA 24 V DC de la retransmisión
Corriente que cambia máxima
Salida R1, R2, R3 resistente, phi de la retransmisión de lechuga romana = 1 3 CA de A 250 V
Salida R1, R2, R3 resistente, phi de la retransmisión de lechuga romana = 1 3 A 30 V DC
Salida R1, R2, R3 inductivo, phi de la retransmisión de lechuga romana = 0,4 7 ms 2 Una CA de 250 V
Salida R1, R2, R3 inductivo, phi de la retransmisión de lechuga romana = 0,4 7 ms 2 30 V DC
Aislamiento
Entre el poder y los terminales de control
Frecuencia de la salida máxima
500 kilociclos
Corriente entrada máxima por fase
97,2 A
Selección del uso de la impulsión de velocidad variable
Edificio - centrífugo del compresor de la HVAC
Comida y bebida que procesan el otro uso
Fan minera del mineral y del metal
Bomba minera del mineral y del metal
Fan del petróleo y gas
Agua y aguas residuales el otro uso
Edificio - compresor del tornillo de la HVAC
Comida y bebida que procesan la bomba
Comida y bebida que procesan la fan
Comida y bebida que procesan la atomización
Electro bomba sumergible del petróleo y gas (ESP)
Bomba de inyección del agua del petróleo y gas
Bomba del combustible de avión del petróleo y gas
Compresor del petróleo y gas para la refinería
Bomba del agua y de la centrifugadora de las aguas residuales
Bomba del agua y de dislocación positiva de las aguas residuales
Agua y bomba sumergible de las aguas residuales electro (ESP)
Bomba del agua y de tornillo de las aguas residuales
Compresor del agua y del lóbulo de las aguas residuales
Compresor del agua y del tornillo de las aguas residuales
Centrífugo del agua y del compresor de las aguas residuales
Agua y fan de las aguas residuales
Agua y transportador de las aguas residuales
Agua y mezclador de las aguas residuales
Rango de potencia AC-3 del motor
55… 100 kilovatios 380… 440 fase de V 3
55… 100 kilovatios 480… 500 fase de V 3
Cantidad por sistema
1
Montaje del recinto
Montado en la pared
Ambiente
Resistencia de aislamiento
> 1 MOhm 500 V DC para que 1 minuto conecte a tierra
Nivel de ruidos
62,4 DB 86/188/EEC
Disipación de poder en W
Convección natural 131 W 380 V 2,5 kilociclos
Convección forzada 917 W 380 V 2,5 kilociclos
Volumen de aire de enfriamiento
77932,15 Gal/hr (los E.E.U.U.) (295 m3/h)
Posición de funcionamiento
Vertical +/- 10 grados
THDI máximo
<48> Compatibilidad electromágnetica
IEC 61000-4-2 del nivel 3 de la prueba de la inmunidad de la descarga electrostática
IEC irradiado 61000-4-3 del nivel 3 de la prueba de la inmunidad del campo electromagnético de la radiofrecuencia
Transeúnte rápido eléctrico/IEC estallado 61000-4-4 del nivel 4 de la prueba de la inmunidad
1.2/50 µs - 8/20 IEC 61000-4-5 del nivel 3 de la prueba de la inmunidad de la oleada de los µs
IEC conducido 61000-4-6 del nivel 3 de la prueba de la inmunidad de la radiofrecuencia
Grado de contaminación
2 EN/IEC 61800-5-1
Resistencia de la vibración
1,5 milímetros 2 de pico a pico… IEC 60068-2-6 de 13 herzios)
1 GN 13… IEC 60068-2-6 de 200 herzios)
Resistencia de choque
15 ms IEC 60068-2-27 de GN 11
Humedad relativa
5… 95% sin IEC 60068-2-3 de la condensación
Temperatura del aire ambiente para la operación
°F 5… 122 (- °C) 15… 50 sin reducir la capacidad normal)
°F 122… 140 (°C) 50… 60 con reducir la capacidad normal de factor)
Temperatura del aire ambiente para el almacenamiento
-40… °F 158 (- °C) 40… 70
Altitud de funcionamiento
<> 1000… 4800 m con el 1% que reduce la capacidad normal actual por 100 m
Certificaciones de producto
CSA
UL
DNV-GL
ATEX INERIS
Zona 2/22 de ATEX
TÜV
marca
CE
Estándares
UL 508C
EN/IEC 61800-3
Categoría C2 del ambiente 1 de EN/IEC 61800-3
Categoría C3 del ambiente 2 de EN/IEC 61800-3
EN/IEC 61800-5-1
IEC 61000-3-12
IEC 60721-3
IEC 61508
IEC 13849-1
Categoría de sobretensión
III
Lazo de regla
Regulador ajustable del PID
Nivel de ruidos
DB 62,4
Grado de contaminación
2
Detalles que ordenan y de envíos
Categoría
22207-ATV630 MARCOS 5 Y 6
Horario del descuento
CP4E
GTIN
3606480701443
Capacidad de devolución
Sí
País de origen
EN
Unidades que embalan
Tipo de la unidad del paquete 1
PCE
Número de unidades en el paquete 1
1
Altura del paquete 1
18,50 en (47,0 cm)
Anchura del paquete 1
16,93 en (43,0 cm)
Longitud del paquete 1
43,31 en (110,0 cm)
Paquete 1 peso
141,10 libras (los E.E.U.U.) (64,0 kilogramos)

OTROS PRODUCTOS SUPERIORES

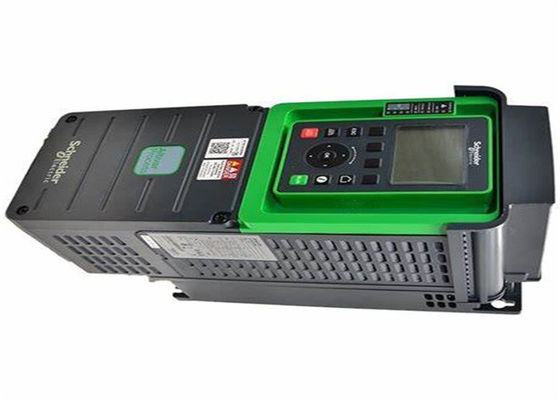

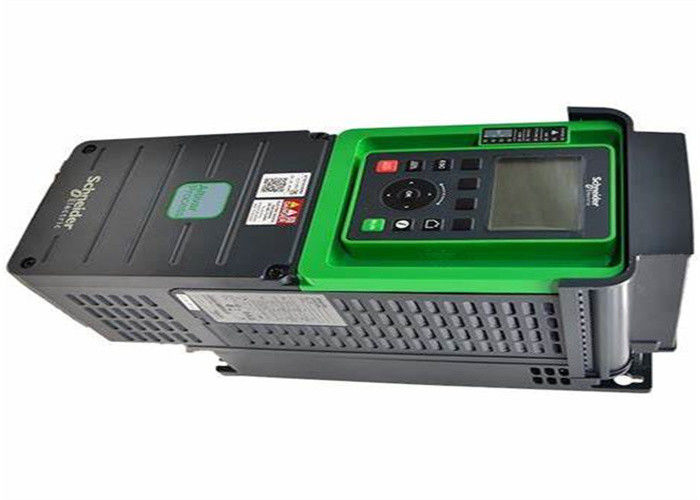

Esta impulsión de velocidad variable del proceso ATV600 de Altivar puede alimentar los motores síncronos y asincrónicos trifásicos del poder. Ofrece 3 puertos de comunicación incorporados RJ45 como estándar, 1 puerto Ethernet, 2 puertos serie. Trabaja en un voltaje de fuente clasificado de 380V a la CA 480V. Esta impulsión proporciona el ahorro de la energía del hasta 30% cuando en el recurso seguro debido al innovador ‘‘pare y vaya’’ operación sin costes adicionales. Es conveniente para los motores con potencia hasta 55kW/75hp para los usos que requieren la sobrecarga leve (hasta 120%). Es conveniente para los motores con potencia hasta 45kW/60hp para los usos que requieren la sobrecarga significativa (hasta 150%). Pesa 56.5kg y sus dimensiones están, 290m m anchos, 922m m altos, 323m m profundamente. Esta impulsión se centra en la gestión de los líquidos que procesa y ahorro de energía, ofrece flexibilidad extensa en agua y las aguas residuales, explotación minera, los minerales y los metales, petróleo y gas y comida y los usos de la bebida. Los accesorios (equipo de fan, terminal de representación gráfica) y las opciones (módulos de la extensión de la entrada-salida, módulos de comunicación, los filtros de la entrada del EMC) están disponibles con las impulsiones del proceso ATV600 de Altivar, dependiendo del grado de la impulsión. Se diseña para ser montado en la posición vertical (+/- ° 10) respecto a una pared. Este nuevo concepto de impulsiones cubre las necesidades principales del proceso y de utilidades en términos de eficacia del equipo y coste total de la propiedad apoyando la gestión de energía, la gestión de activos y también el funcionamiento total del proceso.

FAQ

Q1. ¿Qué sobre el plazo de ejecución?

: 3-5 días para la muestra que se prepara, 8-10 días laborables para la producción en masa.

Q2. ¿Usted tiene límite de MOQ de impulsiones servas industriales?

: MOQ bajo, 1pc está disponible.

Q3. ¿Cómo usted envía las mercancías y cuánto tiempo él toma para llegar?

: Nave por DHL, UPS, Fedex o TNT. Tarda 3-5 días para llegar. Línea aérea y mar que envían también opcional.

En segundo lugar, durante el período de garantía, enviaremos nuevas luces con la nueva orden para la pequeña cantidad. Para los productos defectuosos del lote, los repararemos y volverlos a enviar usted o a nosotros pueden discutir la solución incluyendo memoria según la situación real.
