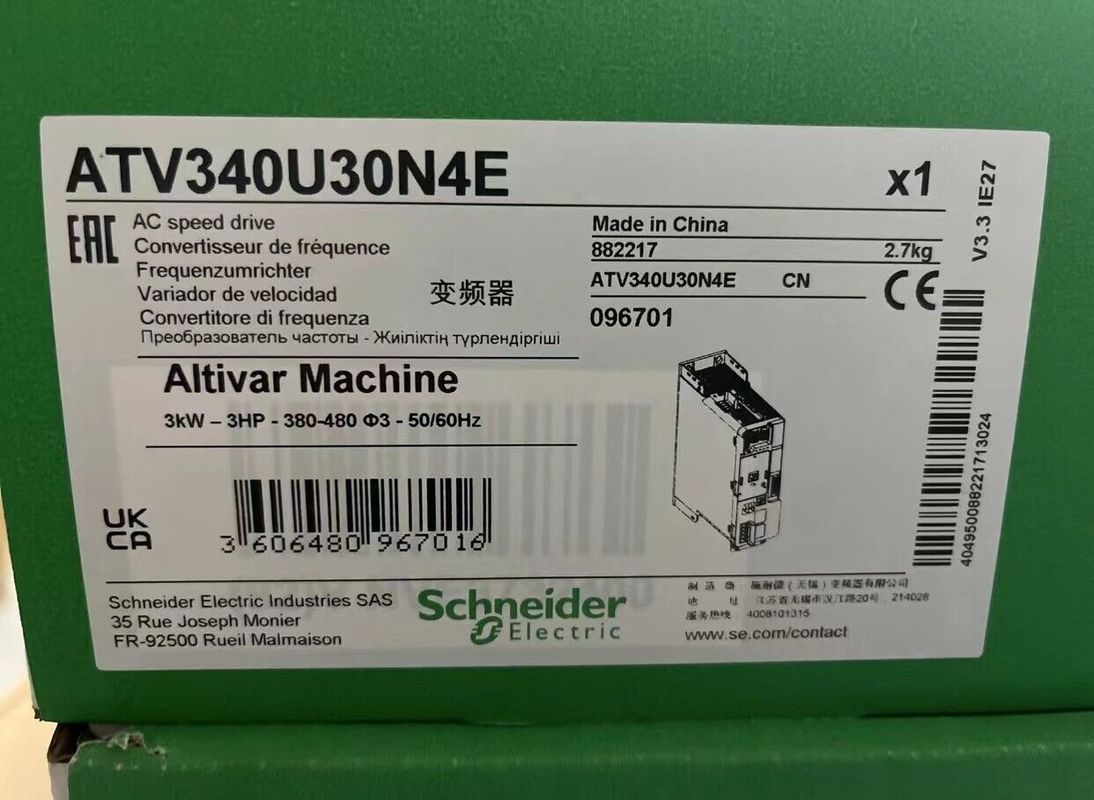

Impulsión de velocidad variable de ATV340U30N4E Schneider, máquina ATV340, 3 kilovatios de Altivar resistentes

Impulsión de velocidad variable de ATV340U30N4E Schneider, máquina ATV340, 3 kilovatios de Altivar resistentes

Detalles rápidos

Gama de producto
Máquina ATV340 de Altivar
Producto o tipo componente
Impulsión de velocidad variable
Uso específico del producto
Máquina
Variante
Versión estándar
Montaje de modo
Soporte del gabinete
Protocolo del puerto de comunicación
Serial de Modbus
Modbus TCP
EtherNet/IP
Fase
fase 3
Frecuencia de fuente
50… 60 herzios el +/- 5%
[Nosotros] voltaje de fuente clasificado
380… 480 V - 15… 10%
Corriente de salida nominal
7,2 A
Kilovatio del poder del motor
deber normal de 4 kilovatios
3 kilovatios resistentes
Potencia máxima del caballo
3 caballos de fuerza de resistente
deber normal de 5 caballos de fuerza
Filtro del EMC
Filtro de la clase C3 EMC integrado
Grado del IP de protección
IP20
Complementario
Número discreto de la entrada
5
Tipo discreto de la entrada
PTI programable como entrada 0 del pulso… 30 kilociclos, 24 V DC 30 V)
Esfuerzo de torsión seguro DI1… DI5 apagado, 24 kOhm 3,5 de V DC 30 V)
programable
número de velocidades preestablecidas
16 velocidades preestablecidas
Número discreto de la salida
2,0
Tipo discreto de la salida
Salida programable DQ1, DQ2 30 V DC 100 mA
Número de la entrada análoga
2
Tipo de la entrada análoga
Pedazos actuales software-configurables de 0… 20 mA 250 ohmios 12 de AI1
Punta de prueba de la temperatura AI1 o sensor software-configurable del nivel del agua
AI1 voltaje software-configurable 0… 10 V DC 31,5 pedazos del kOhm 12
AI2 voltaje software-configurable - 10… 10 V DC 31,5 pedazos del kOhm 12
Número de la salida analógica
2
Tipo de la salida analógica
voltaje Software-configurable AQ1 0… 10 V DC pedazos de 470 ohmios 10
AQ1 actual Software-configurable 0… 20 pedazos del ohmio 10 del mA 500
Número de la salida de la retransmisión
2
Voltaje de salida
<> Tipo de la salida de la retransmisión
La retransmisión hace salir R1A
La retransmisión hace salir ciclos de R1C 100000
La retransmisión hace salir R2A
La retransmisión hace salir ciclos de R2C 100000
Corriente que cambia máxima
Salida R1C resistente, phi de la retransmisión de lechuga romana = 1 3 CA de A 250 V
Salida R1C resistente, phi de la retransmisión de lechuga romana = 1 3 A 30 V DC
Salida R1C inductiva, phi de la retransmisión de lechuga romana = 0,4 7 ms 2 Una CA de 250 V
Salida R1C inductiva, phi de la retransmisión de lechuga romana = 0,4 7 ms 2 30 V DC
Salida R2C resistente, phi de la retransmisión de lechuga romana = 1 5 CA de A 250 V
Salida R2C resistente, phi de la retransmisión de lechuga romana = 1 5 A 30 V DC
Salida R2C inductiva, phi de la retransmisión de lechuga romana = 0,4 7 ms 2 Una CA de 250 V
Salida R2C inductiva, phi de la retransmisión de lechuga romana = 0,4 7 ms 2 30 V DC
Corriente que cambia mínima
Retransmita la salida R1B 5 mA 24 V DC
Retransmita la salida R2C 5 mA 24 V DC
Interfaz físico
RS de dos hilos 485
Tipo del conector
3 RJ45
Método de acceso
Esclavo Modbus RTU
Esclavo Modbus TCP
Tarifa de transmisión
4,8 kbit/s
9,6 kbit/s
19,2 kbit/s
38,4 kbit/s
Marco de transmisión
RTU
Número de direcciones
1… 247
Formato de datos
8 pedazos, impar configurable, incluso o ninguna paridad
Tipo de polarización
Ninguna impedancia
operación de 4 cuadrantes posible
Verdad
Perfil asincrónico del control de motor
Modo optimizado del esfuerzo de torsión
Estándar variable del esfuerzo de torsión
Estándar constante del esfuerzo de torsión
Perfil del control de motor síncrono
Motor de la repugnancia
Motor del imán permanente
Grado de contaminación
2 EN/IEC 61800-5-1
Frecuencia de la salida máxima
0,599 kilociclos
Rampas de la aceleración y de la desaceleración
S, U o modificado para requisitos particulares
Ajustable linear por separado a partir de 0,01… 9999 s
Remuneración del resbalón del motor
Ajustable
No disponible en ley del motor del imán permanente
Puede ser suprimido
Automático sea cual sea la carga
Frecuencia que cambia
2… 16 kilociclos de ajustable
7… 16 kilociclos con reducir la capacidad normal de factor
Frecuencia que cambia nominal
4 kilociclos
Frenado a la parada
Por la inyección de DC
Interruptor del freno integrado
Verdad
Línea corriente
8,6 un deber normal de 380 V)
6,8 un deber normal de 480 V)
10,7 380 V resistentes)
8,5 480 V resistentes)
Línea corriente
A 10,7 380 V sin la línea obstrucción resistente)
8,5 A 480 V sin la línea obstrucción resistente)
8,6 A 380 V con la línea externa deber normal de la obstrucción)
6,8 A 480 V con la línea externa deber normal de la obstrucción)
6,6 A 380 V con la línea externa obstrucción resistente)
5,3 A 480 V con la línea externa obstrucción resistente)
Corriente entrada máxima por fase
A 10,7
Voltaje de salida máximo
480 V
Poder evidente
6,7 deber normal del KVA 480 V)
7,1 KVA 480 V de resistente)
Corriente transitoria máxima
10,2 un deber normal de 60 s)
12,6 un deber normal de 2 s)
13 2 s resistentes)
11 60 s resistentes)
Conexión eléctrica
Terminal de tornillo 1,5… línea lado del ² de 4 milímetros
Terminal de tornillo 4… autobús de DC del ² de 6 milímetros
Terminal de tornillo 1,5… motor del ² de 4 milímetros
Terminal de tornillo 0,2… 2,5 milímetros de control del ²
Línea anticipada ISC
ka 5
Carga baja actual en la alta sobrecarga
7,2 A
Carga baja actual en la sobrecarga baja
9,3 A
Disipación de poder en W
Convección natural 78 W 380 V 4 kilociclos de resistente)
Convección forzada 78 W 380 V 4 kilociclos de resistente)
Convección natural 96 W 380 V deber normal de 4 kilociclos)
Convección forzada 96 W 380 V deber normal de 4 kilociclos)
Conexión eléctrica
Línea terminal de tornillo del lado 1,5… 4 AWG 12 del AWG 14 del ² del milímetro…
Terminal de tornillo del autobús de DC 4… 6 AWG 10 del AWG 12 del ² del milímetro…
Terminal de tornillo del motor 1,5… 4 AWG 12 del AWG 14 del ² del milímetro…
Terminal de tornillo del control 0,2… AWG 12 del AWG 24 del ² de 2,5 milímetros…
Con la velocidad de Safely Limited de la función de seguridad (SLS)
Verdad
Con la gestión segura del freno de la función de seguridad (SBC/SBT)
Verdad
Con la parada de funcionamiento de la caja fuerte de la función de seguridad (SOS)
Falso
Con la posición segura de la función de seguridad (SP)
Falso
Con lógica programable segura de la función de seguridad
Falso
Con el monitor seguro de la velocidad de la función de seguridad (SSM)
Falso
Con la parada segura 1 (SS1) de la función de seguridad
Verdad
Con la parada segura 2 (SS2) del fct del sft
Falso
Con el esfuerzo de torsión seguro de la función de seguridad de (STO)
Verdad
Con la posición de Safely Limited de la función de seguridad (SLP)
Falso
Con la dirección segura de la función de seguridad (SDI)
Falso
Tipo de la protección
Motor de la protección termal
Esfuerzo de torsión seguro del motor
Motor de la pérdida de la fase del motor
Impulsión de la protección termal
Esfuerzo de torsión seguro de la impulsión
Impulsión de recalentamiento
Impulsión de la sobreintensidad de corriente
Sobreintensidad de corriente de la salida entre la fase del motor y la impulsión de la tierra
Sobreintensidad de corriente de la salida entre la impulsión de las fases del motor
Cortocircuito entre la fase del motor y la impulsión de la tierra
Cortocircuito entre la impulsión de las fases del motor
Impulsión de la pérdida de la fase del motor
Impulsión de la sobretensión del autobús de DC
Línea impulsión de la sobretensión de la fuente
Línea impulsión del undervoltage de la fuente
Impulsión entrada de la pérdida de la fuente
Exceder la impulsión de la velocidad del límite
Rotura en la impulsión de circuito de control
Anchura
3,35 en (85,0 milímetros)
Altura
10,63 en (270,0 milímetros)
Profundidad
9,15 en (232,5 milímetros)
Peso del producto
4,85 libras (los E.E.U.U.) (2,2 kilogramos)
Corriente de salida continua
9,3 un deber normal de 4 kilociclos
7,2 4 kilociclos resistentes
Ambiente
Altitud de funcionamiento
<> Posición de funcionamiento
Vertical +/- 10 grados
Certificaciones de producto
UL
CSA
TÜV
EAC
CTick
marca
CE
Estándares
EN/IEC 61800-3
EN/IEC 61800-5-1
IEC 60721-3
IEC 61508
IEC 13849-1
UL 618000-5-1
UL 508C
Estilo de la asamblea
Con el disipador de calor
Compatibilidad electromágnetica
IEC 61000-4-2 del nivel 3 de la prueba de la inmunidad de la descarga electrostática
IEC irradiado 61000-4-3 del nivel 3 de la prueba de la inmunidad del campo electromagnético de la radiofrecuencia
Transeúnte rápido eléctrico/IEC estallado 61000-4-4 del nivel 4 de la prueba de la inmunidad
1.2/50 µs - 8/20 IEC 61000-4-5 del nivel 3 de la prueba de la inmunidad de la oleada de los µs
IEC conducido 61000-4-6 del nivel 3 de la prueba de la inmunidad de la radiofrecuencia
Clase ambiental (durante la operación)
Clase 3C3 según IEC 60721-3-3
Clase 3S3 según IEC 60721-3-3
Aceleración máxima bajo impacto del choque (durante la operación)
² de 70 m/s en el ms 22
Aceleración máxima bajo tensión vibratoria (durante la operación)
² de 5 m/s en 9… 200 herzios
Desviación máxima bajo carga vibratoria (durante la operación)
1,5 milímetros en 2… 9 herzios
Humedad relativa permitida (durante la operación)
Clase 3K5 según EN 60721-3
Volumen de aire de enfriamiento
5019,36 Gal/hr (los E.E.U.U.) (19,0 m3/h)
Tipo de enfriamiento
Convección forzada
Categoría de sobretensión
Clase III
Lazo de regla
Regulador ajustable del PID
Nivel de ruidos
DB 51,2
Grado de contaminación
2
Temperatura ambiente del transporte aéreo
-40… °F 158 (- °C) 40… 70
Temperatura del aire ambiente para la operación
°F 5… 122 (- °C) 15… 50 sin reducir la capacidad normal de la posición vertical)
°F 122… 140 (°C) 50… 60 con reducir la capacidad normal de la posición vertical del factor)
Temperatura del aire ambiente para el almacenamiento
-40… °F 158 (- °C) 40… 70
Aislamiento
Entre el poder y los terminales de control
Detalles que ordenan y de envíos
Categoría
22182-ATV340 (1 CON 25 HP)
Horario del descuento
CP4B
GTIN
3606480967016
Capacidad de devolución
Sí
País de origen
Identificación
Unidades que embalan
Tipo de la unidad del paquete 1
PCE
Número de unidades en el paquete 1
1
Altura del paquete 1
4,33 en (11,000 cm)
Anchura del paquete 1
14,57 en (37,000 cm)
Longitud del paquete 1
12,60 en (32,000 cm)
Paquete 1 peso
6,42 libras (los E.E.U.U.) (2,910 kilogramos)
Tipo de la unidad del paquete 2
P06
Número de unidades en el paquete 2
14
Altura del paquete 2
29,53 en (75,000 cm)
Anchura del paquete 2
23,62 en (60,000 cm)
Longitud del paquete 2
31,50 en (80,000 cm)
Paquete 2 pesos
118,48 libras (los E.E.U.U.) (53,740 kilogramos)
