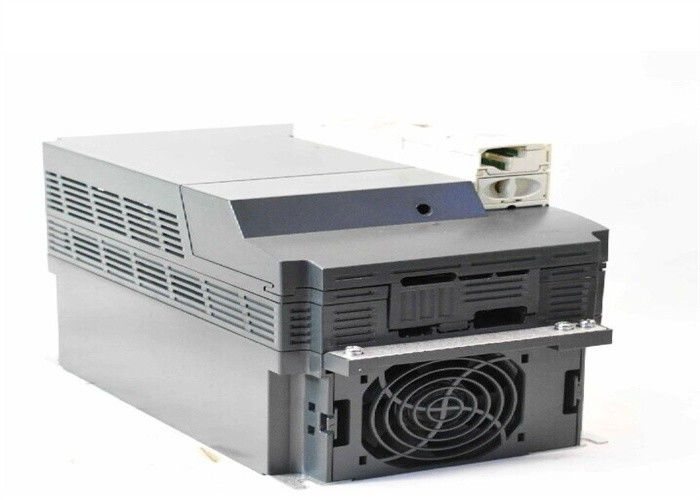

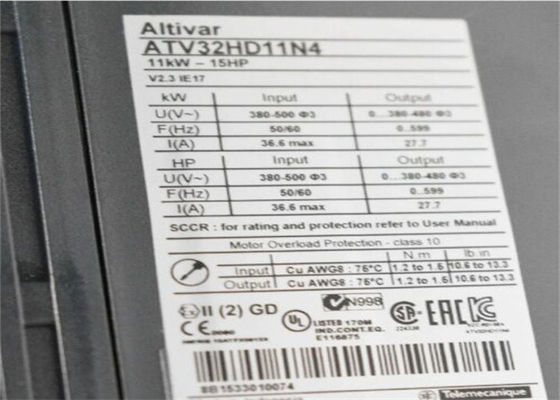

ATV32HD11N4 Kilovatio 400 V de la impulsión de velocidad variable de Schneider ATV32 11 fase 3

Fase del kilovatio 400 V 3 de la impulsión de velocidad variable de ATV32HD11N4 Schneider ATV32 11

Detalles rápidos

Gama de producto
Altivar 32
Producto o tipo componente
Impulsión de velocidad variable
Destino del producto
Motores síncronos
Motores asincrónicos
Uso específico del producto
Máquinas complejas
Funcione disponible
-
Estilo de la asamblea
Con el disipador de calor
Nombre componente
ATV32
Filtro del EMC
Filtro del C2 EMC de la clase integrado
Fase
fase 3
[Nosotros] voltaje de fuente clasificado
380… 500 V - 15… 10%
Límites del voltaje de fuente
323… 550 V
Frecuencia de fuente
50… 60 herzios - 5… 5%
Frecuencia de la red
47,5… 63 herzios
Kilovatio del poder del motor
11 kilovatios 380… 480 V
Potencia máxima del caballo
15 caballos de fuerza 380… 480 V
Complementario
Línea corriente
25,6 A 500 V 3 kilovatios/15 caballos de fuerza de la fase 11
36,6 A 380 V 3 kilovatios/15 caballos de fuerza de la fase 11
Poder evidente
31,7 KVA 500 V 3 kilovatios/20 caballos de fuerza de la fase 15
Línea anticipada ISC
22 fase de ka 3
Corriente de salida nominal
27,7 kilovatio/15 caballos de fuerza de A 4 kilociclo 500 V 11
Corriente transitoria máxima
41,6 kilovatio/15 caballos de fuerza de A 60 s 11
Frecuencia de la salida
0,0005… 0,599 kilociclos
Frecuencia que cambia nominal
4 kilociclos
Frecuencia que cambia
2… 16 kilociclos de ajustable
Gama de velocidad
1… motor asincrónico 100 en modo de anillo abierto
Exactitud de la velocidad
+/- 10% del resbalón nominal 0,2 Tn al Tn
Exactitud del esfuerzo de torsión
+/- 15%
El transeúnte acopla
170… 200%
Esfuerzo de torsión de frenado
<> Perfil asincrónico del control de motor
Fúndase el control de vector sin el sensor, estándar
Ratio del voltaje/frecuencia, 5 puntos
Ratio del voltaje/frecuencia, 2 puntos
Ratio del voltaje/frecuencia - ahorro de energía, U/f cuadrático
Fúndase el control de vector sin el sensor - ahorro de la energía, ley de NoLoad
Perfil del control de motor síncrono
Control de vector sin el sensor
Lazo de regla
Regulador ajustable del PID
Remuneración del resbalón del motor
Los 0… 300% ajustable
Automático sea cual sea la carga
No disponible en el ratio del voltaje/frecuencia (2 o 5 puntos)
Señalización local
1 voltaje rojo de la impulsión del LED
1 funcionamiento de CANopen del verde del LED
1 error rojo del LED CANopen
1 falta roja de la impulsión del LED
Voltaje de salida
<> Nivel de ruidos
43 DB 86/188/EEC
aislamiento
Eléctrico entre el poder y el control
Conexión eléctrica
Terminal de tornillo 0,5… 1,5 milímetros de ², control del AWG 14 del AWG 18…)
Terminales de tornillo desprendibles 6… 16 milímetros de ², motor del AWG 6 del AWG 8…/resistor de frenado)
Terminal de tornillo 10… 16 milímetros de ², fuente de alimentación del AWG 6 del AWG 8…)
Ajuste del esfuerzo de torsión
control de 4,43 lbf.in (0,5 N.m), de 4,4 lb/ft)
10,62 lbf.in (1,2 N.m), motor de 10,6 lb/ft/resistor de frenado)
fuente de alimentación de 10,62 lbf.in (1,2 N.m), de 10,6 lb/ft)
Fuente
Fuente interna para el potenciómetro de la referencia (1 a kOhm 10) 10,5 V DC el +/- 5%, <10 mA="" overload="" and="" short-circuit="" protection=""> número de la entrada análoga
3
Tipo de la entrada análoga
AI1 voltaje 0… 10 V DC pedazos de 30000 ohmios 10
Voltaje diferenciado bipolar AI2 +/- 10 V DC pedazos de 30000 ohmios 10
Corriente AI3 0… 20 mA (o 4-20 mA, x-20 mA, 20 x mA u otros modelos por la configuración) pedazos de 250 ohmios 10
Muestreo de la duración
2 ms AI1, AI2, AI3) - análogo
2 ms AO1) - análogo
Tiempo de respuesta
8 ms LI1… LI6 +/- 0,7 lógicas del ms
R1A, R1B, retransmisión del ms de R1C 2
R2A, retransmisión del ms de R2C 2
Exactitud
el +/- 0.2% AI1, AI2, AI3) para una temperatura del °C -10… 60
el +/- 0.5% AI1, AI2, AI3) para una temperatura del °C 25
el +/- 1% AO1) para una temperatura del °C 25
el +/- 2% AO1) para una temperatura del °C -10… 60
Error de las linearidades
+/- 0,2… 0.5% del valor máximo AI1, AI2, AI3)
el +/- 0.3% AO1)
Número de la salida analógica
1
Tipo de la salida analógica
Pedazos actuales software-configurables de 0… 20 mA 800 ohmios 10 de AO1
AO1 voltaje software-configurable 0… 10 pedazos del ohmio 10 de V 470
Número discreto de la salida
3
Tipo discreto de la salida
Lógica configurable R1A, R1B, R1C) NO/NC - 100000 ciclos de la retransmisión
Lógica configurable R2A, R2B de la retransmisión) NO - 100000 ciclos
Lógica LO)
Corriente que cambia mínima
5 lógica configurable de la retransmisión del mA 24 V DC
Corriente que cambia máxima
CA resistente, phi de R1 3 A 250 V de lechuga romana = 1
R1 4 A 30 V DC resistente, phi de lechuga romana = 1
R1, CA inductiva, phi de R2 2 A 250 V de lechuga romana = 0,4
R1, R2 2 A 30 V DC inductivo, phi de lechuga romana = 0,4
CA resistente, phi de R2 5 A 250 V de lechuga romana = 1
R2 5 A 30 V DC resistente, phi de lechuga romana = 1
Número discreto de la entrada
7
Tipo discreto de la entrada
(Fregadero/fuente) LI1 programable… LI4) 24… PLC del nivel 1 de 30 V DC
Programable como kpps LI5 de la entrada 20 del pulso) 24… PLC del nivel 1 de 30 V DC
punta de prueba Interruptor-configurable LI6 del PTC) 24… 30 V DC
Esfuerzo de torsión seguro de STO) 24… 30 V DC - 1500 ohmios
Lógica discreta de la entrada
Lógica negativa (fregadero) LI1… LI6), > 19 V, < 13="" V=""> lógica positiva (fuente) LI1… LI6), < 5="" V=""> 11 V
Rampas de la aceleración y de la desaceleración
PORQUE
Adaptación de la rampa de la desaceleración
Linear
Inyección automática de DC de la parada de la rampa de la desaceleración
S
Transferencia de la rampa
U
Frenado a la parada
Por la inyección de DC
Tipo de la protección
La fase entrada rompe la impulsión
Sobreintensidad de corriente entre las fases de salida y la impulsión de la tierra
Impulsión de recalentamiento de la protección
Cortocircuito entre la impulsión de las fases del motor
Impulsión de la protección termal
Protocolo del puerto de comunicación
CANopen
Modbus
Tipo del conector
1 RJ45 en la cara delantera) Modbus/CANopen
Interfaz físico
RS de dos hilos 485 Modbus
Marco de transmisión
RTU Modbus
Tipo de polarización
Ninguna impedancia Modbus
Número de direcciones
1… 127 CANopen
1… 247 Modbus
Método de acceso
Esclavo CANopen
Compatibilidad electromágnetica
1.2/50 µs - 8/20 prueba de la inmunidad de la oleada de los µs, IEC 61000-4-5 del nivel 3
Prueba conducida de la inmunidad de la radiofrecuencia, IEC 61000-4-6 del nivel 3
Transeúnte rápido eléctrico/prueba estallada de la inmunidad, IEC 61000-4-4 del nivel 4
Prueba de la inmunidad de la descarga electrostática, IEC 61000-4-2 del nivel 3
Prueba irradiada de la inmunidad del campo electromagnético de la radiofrecuencia, IEC 61000-4-3 del nivel 3
IEC 61000-4-11 de la prueba de la inmunidad de las inmersiones y de las interrupciones del voltaje
Anchura
7,09 en (180 milímetros)
Altura
15,91 en (404 milímetros)
Profundidad
9,13 en (232 milímetros)
Peso del producto
19,18 libras (los E.E.U.U.) (8,7 kilogramos)
Tarjeta de la opción
Cadena de margaritas de CANopen de la tarjeta de la comunicación
Estilo abierto de CANopen de la tarjeta de la comunicación
Tarjeta DeviceNet de la comunicación
Tarjeta EtherNet/IP de la comunicación
DP V1 de Profibus de la tarjeta de la comunicación
Función
Mediados de
Uso específico
Otros usos
Ambiente
Estándares
EN/IEC 61800-3
EN/IEC 61800-5-1
Grupo 1 de la clase A del EN 55011
Ambientes del EN 61800-3 1 categoría C2
Categoría C2 de los ambientes 2 del EN 61800-3
Certificaciones de producto
CSA
GOST
UL
C-señal
NOM 117
marca
CE
Grado de contaminación
2 EN/IEC 61800-5-1
Grado del IP de protección
IP20 EN/IEC 61800-5-1
Resistencia de la vibración
1 GN 13… 200 herzios) EN/IEC 60068-2-6
herzios de pico a pico) de 1,5 milímetros 3… 13 EN/IEC 60068-2-6
Resistencia de choque
15 GN 11 msEN/IEC 60068-2-27
Humedad relativa
5… 95% sin IEC 60068-2-3 de la condensación
5… 95% sin IEC de goteo 60068-2-3 del agua
Temperatura del aire ambiente para la operación
°F 14… 122 (- °C) 10… 50 sin reducir la capacidad normal
°F 122… 140 (°C) 50… 60 con reducir la capacidad normal de factor
Temperatura del aire ambiente para el almacenamiento
-13… °F 158 (- °C) 25… 70
Altitud de funcionamiento
<> 3280,84… 9842,52 pies (1000… 3000 m) con el 1% que reduce la capacidad normal actual por 100 m
Posición de funcionamiento
Vertical +/- 10 grados
Detalles que ordenan y de envíos
Categoría
22153-ATV320/ATV312/ATV32 (10 CON 30HP)
Horario del descuento
CP4B
GTIN
00785901675518
Capacidad de devolución
No
País de origen
Identificación
Garantía contractual
Garantía
18 meses

OTROS PRODUCTOS SUPERIORES

Esta impulsión de velocidad variable trifásica de Altivar 32 tiene un poder clasificado de 11kW, y un voltaje de fuente de 380V a la CA 500V. Se diseña para los usos tales como pequeños transportadores, alzamientos, empaquetando/máquinas de las máquinas de etiquetado, de los mezcladores, de las amasadoras, de las máquinas de materia textil, de las bombas, de los compresores, de las fans, de la carpintería y de proceso del metal. Tiene un factor de forma del acuerdo 180mm-wide, teniendo en cuenta una instalación flexible y fácil en una pletina sin ningún espacio entre las impulsiones adyacentes. También ofrece un sello de la broche-cerradura, exhibición de la situación y de las faltas, un botón de la navegación de la rueda de avance y un filtro integrado del EMC. Ofrece la alta legibilidad de los gracias dominantes de los parámetros a una exhibición de 4 dígitos brillante del LED. La compatibilidad de software de SoMove permite el ahorro y la transferencia de configuraciones para ahorrar la impulsión, reduciendo tiempo muerto del mantenimiento.
