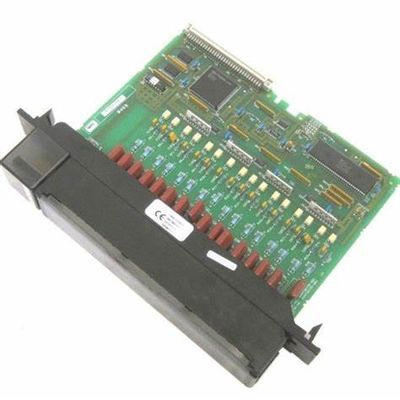

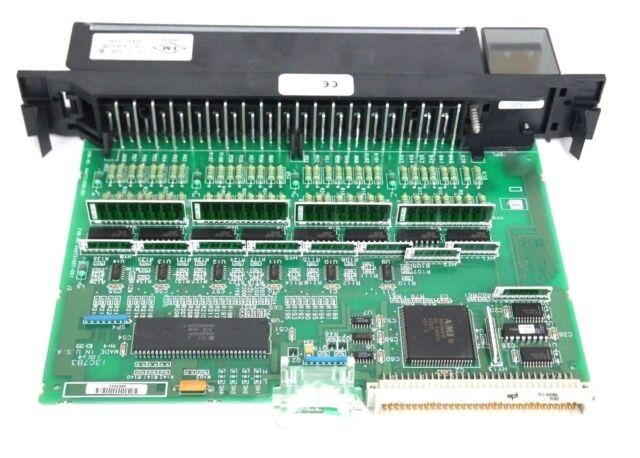

GE IC697MDL653 32 puntos 24 del VDC 90-70 de entradas cada uno de la serie 0 a 2 del módulo miliamperios 8

GE IC697MDL653 32 puntos 24 del VDC 90-70 de entradas cada uno de la serie 0 a 2 del módulo miliamperios 8

Información de producto GE IC697MDL653:

IC697MDL653 se diseña para tener características de la lógica positiva y negativa; puede así a la corriente de fuente del dispositivo de entrada al usuario común. El dispositivo de entrada aplicable está conectado con el autobús del poder y la entrada del módulo. Los dispositivos de entrada siguientes son todos compatibles con el IC697MDL653: botones, interruptores de límite, interruptores de selector, e interruptores de proximidad electrónicos incluyendo 3 del alambre tipos de dos hilos y.

Idealmente, las entradas en este módulo son conducidas por cualquier módulo de salida compatible del voltaje del PLC IC697. El circuito de entrada proporciona bastante actual para asegurarse de que las funciones del dispositivo confiablemente. La corriente de entrada es típicamente 10mA en EN estado y puede aceptar la corriente de la salida de 2 mA en de estado sin girarse.

El módulo de entrada discreto de la serie 90-70 de GE Fanuc con el número de catálogo IC697MDL653 tiene un voltaje clasificado de 24 voltios de DC un radio de acción de voltaje de entrada de -3 a 30 voltios de DC. El módulo de entrada discreto IC697MDL653 es también un módulo de entrada de la lógica positiva/negativa con 32 puntos totales de la entrada. Todos estos puntos de la entrada se agrupan en 4 grupos de 8 entradas cada uno. El módulo de entrada IC697MDL653 tiene un grado del voltaje del aislamiento de 1500 voltios para cualquier entrada que esté conectada con la placa madre y 500 voltios entre los grupos de la entrada. El módulo de entrada del positivo IC697MDL653/de la lógica negativa tiene una corriente de entrada típica de 10 miliamperios en el voltaje clasificado y una impedancia de entrada típica de 2,6 kilohmios.

El positivo IC697MDL653/el módulo de entrada negativo tiene un voltaje del en-estado de 13,5 a 30 voltios y un voltaje del apagado-estado de 0 a 5 voltios. La corriente del en-estado es 6 a 15 miliamperios y la corriente del apagado-estado es 0 a 2 miliamperios. Además de eso, el módulo de entrada IC697MDL653 tiene un rato de retraso configurable del filtro de 1 a 10 milisegundos.

La configuración del tiempo de retraso del limador es hecha en un punto por base del punto y debe ser observado que todos los puntos ofrecen el mismo tiempo del filtro. La unidad requiere 0,3 amperios de la corriente de 5 voltios de autobús. El módulo viene con una capacidad que cierra mecánica que haga imposible instalarlo en la base incorrecta. También, el módulo IC697MDL653 acepta los indicadores de alambre de AWG #22 a AWG #14 y puede ser quitado fácilmente de su ranura en el estante en caso de necesidad.
