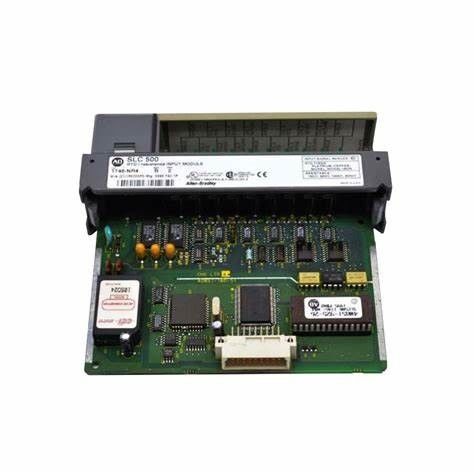

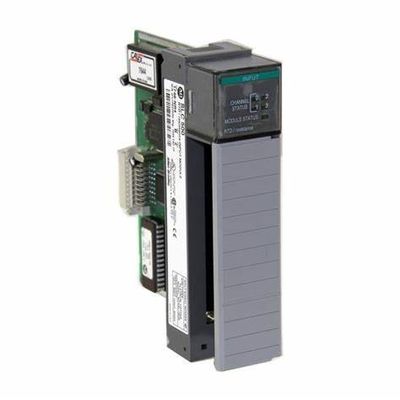

1746-NR4 Módulo de entrada analógica de AB 500 voltios/1 minuto SLC 500 RTD/resistencia

1746-NR4 Módulo de entrada analógica de AB 500 voltios/1 minuto SLC 500 RTD/resistencia

Especificaciones técnicas para 1746-NR4
Fabricante Rockwell Automation
La marca AB
Serie SLC 500
Número de la parte/número del catálogo 1746-NR4
Las entradas 4
Tipo de módulo RTD/Módulo de entrada analógico de resistencia
No. si las entradas Cuatro (4)
Ancho de banda 2,62-65,5 Hertz
Sensores RTD compatibles de platino (385) 100, 200, 500 y 1000; platino (3816) 100, 200, 500 y 1000; cobre (426) 10, níquel (618) 120, níquel (672) 120 y hierro níquel (518) 604.
Tiempo de actualización 17 milisegundos-1,2 segundos
Rango de entrada de resistencia compatible de 0 a 150 Ohms, de 0 a 500 Ohms, de 0 a 1000 Ohms y de 0 a 300 Ohms
Corriente en el plano de fondo 50 mA
Consumo de energía en el plano de fondo 1,5 W máximo (0,3 W a 5 V dc, 1,2 W a 24 V dc)
Ubicación del chasis de entrada/salida Cualquier ranura excepto la ranura 0
Respuesta de paso 60 milisegundos dentro, 2,5 milisegundos fuera
Resolución.01 grados Celsius
Temperatura de funcionamiento de 0 a 60 grados Celsius
El aislamiento de funcionamiento es de 500 voltios/1 minuto.
Temperatura de almacenamiento -40 a 85 grados centígrados
UPC 10662468440742 Las empresas de la Unión Europea
Método de conversión A/D Modulación Sigma-delta
