| Lugar de origen: | China. |
| Nombre de la marca: | ABB |
| Certificación: | CE |
| Número de modelo: | AO820 |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Contact us |
| Detalles de empaquetado: | Nueva caja original |
| Tiempo de entrega: | 3-5days |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 50 |
| Modelo: | AO820 | Marca del producto: | ABB |
|---|---|---|---|
| Número del artículo: | 3BSE008546R1 | Nombre del producto: | Módulo de salida |
| Tipo de producto: | Salida analógica | Especificación de la señal: | -20 mA… +20 mA, 0… 20 mA, 4… 20 mA, -10 V… +10 V, 0… 10 V, 2… 10 V |

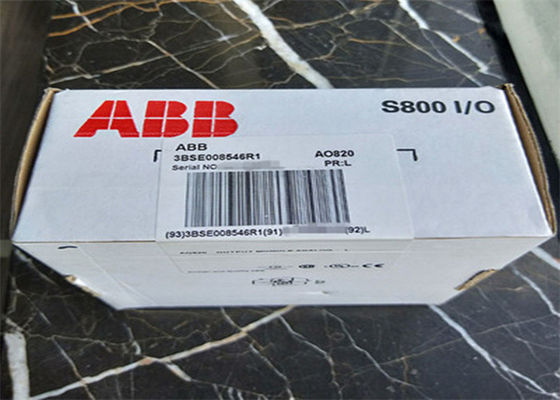

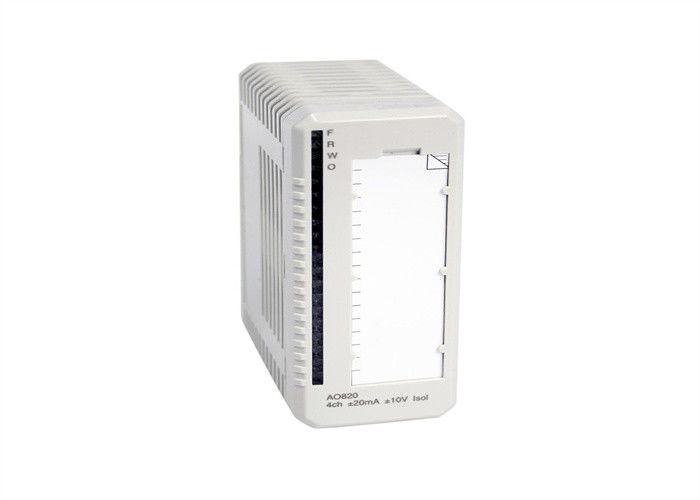

ABB AO820 3BSE008546R1 módulo de salida analógica AO820 S800 serie módulo de entrada y salida 4x1 ch
Descripción del AO820
El módulo de salida analógica AO820 tiene 4 canales de salida analógica bipolar.Hay conjuntos separados de terminales para las salidas de voltaje y corrienteLas únicas diferencias entre la configuración del canal de corriente o voltaje están en la configuración del software.
Para supervisar la comunicación con los convertidores A/D, se leen y verifican los datos de salida.La entrada de supervisión de la tensión del proceso da señales de error del canal si la tensión desapareceLa señal de error se puede leer a través del ModuleBus.
Información general
| El tipo | Salida analógica |
| Especificación de la señal | -20 mA... +20 mA, 0... 20 mA, 4... 20 mA, -10 V... +10 V, 0... 10 V, 2... 10 V |
| Número del artículo | Se aplicará el procedimiento siguiente: |
| Número de canales | 4 |
| HART | - No, no lo sé. |
| Empresa estatal | - No, no lo sé. |
| Redundancia | - No, no lo sé. |
| Alta integridad | - No, no lo sé. |
| Seguridad intrínseca | - No, no lo sé. |
| Mecánica | S800 |
Datos detallados
| Resolución | 12 bits, incluido el signo |
| El aislamiento | Aislados individualmente - canal a canal y canal a circuito común |
| Bajo/por encima del rango | ±15% |
| Carga de salida | ≤ 550 Ω ≥ 5 kΩ (tensión de salida) |
| Error en el sistema | El valor máximo es de 0,1% (tensión); el tipo es de 0,1% a 250 ohmios, el máximo es de 0,15% (corriente) |
| Desviación de temperatura | Máximo 90 ppm/°C |
| Es hora de levantarse | < 0,7 ms |
| Tiempo del ciclo de actualización | ≤ 1,5 ms |
| Limitación de corriente | Entrada limitada de corriente a prueba de cortocircuito |
| Duración máxima del cable de campo | 600 metros (656 metros) |
| Tensión de aislamiento nominal | 50 V |
| Voltado de ensayo dieléctrico | 500 V de corriente alterna |
| Disipación de energía | Tipo 6 W |
| Consumo de corriente +5 V Modulebus | Máximo 100 mA |
| Consumo de corriente +24 V Modulebus | Máximo 260 mA |
El diagnóstico
| LEDs delanteros | F (ault), R (un), W (learning), O (SP) |
| Supervisión | Error del módulo: baja potencia de salida. Error del canal: circuito abierto (para corriente > 1 mA) |
| Indicación del estado de la supervisión | Error del módulo, advertencia del módulo, error del canal |
Modulos de E/S
| Los demás | Los demás: | Los demás: | Los demás: | Los demás |
| Los demás elementos | Los demás: | Los demás | Los demás: | Los demás elementos |
| Los demás: | Los demás: | Los demás: | No incluye: | No se aplican las disposiciones de la Directiva 2008/57/CE. |
| No incluye: | AO820 | No incluidos en el anexo II | No incluidos | No incluidos |
| Los demás: | Los demás: | Los demás: | Los demás: | Los demás: |
| Los demás: | Los demás: | Los demás: | Los demás | Los demás: |
| Los demás: | Los demás: | Los demás: | Los demás: | Los demás: |
| Los demás: | No incluidos en la lista | No incluidos en la lista | No incluidos en la lista | No incluidos en la lista |
| No incluidos en la lista | No incluidos en la lista | No incluidos en la lista | No incluidos en la lista | No incluidos en la lista |
| No incluidos en la lista | No incluidos | No incluidos en la lista | DP820 | DP840 |
Características y beneficios
Compatibilidad
| Uso con MTU | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Código de clave | En el caso de la |
Las dimensiones
| Alturas | 119 mm (4,7 ̊) |
| Ancho | 45 mm (1,77 ̊) |
| Profundidad | 102 mm (4.01 ), 111 mm (4.37 ), incluido el conector |
| Peso | 0.18 kg (0,4 libras) |
