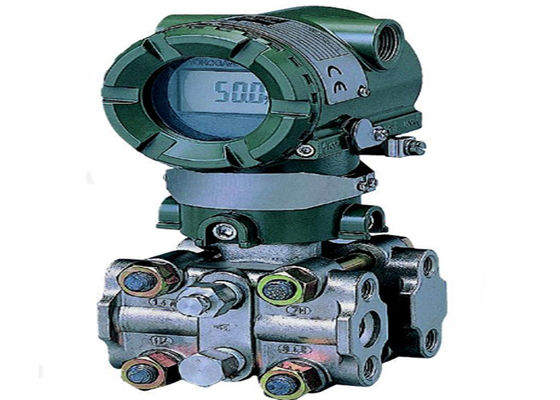

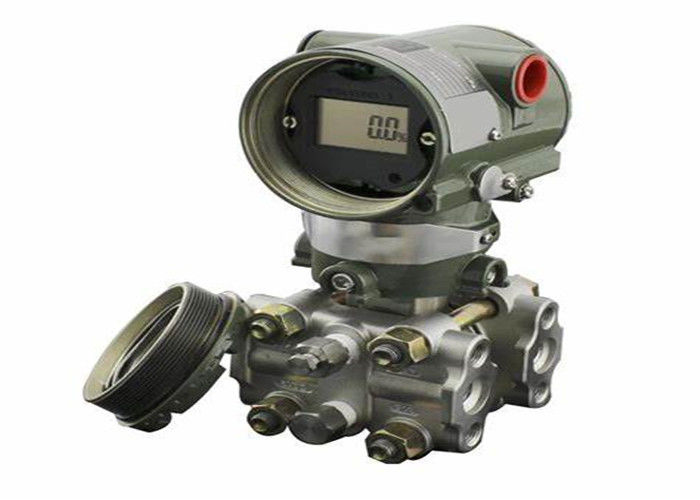

Se utilizará el sistema de transmisión de presión y temperatura de Yokogawa EJA110A-EHS4A-92DA.

Se utilizará el sistema de transmisión de presión y temperatura de Yokogawa EJA110A-EHS4A-92DA.

• Fabricante: Yokogawa

• No de producto Se aplicará el procedimiento de ensayo.

• Tipo de producto: EJA110A Transmisor de presión diferencial

• Señal de salida: E = 4 a 20 mA de corriente continua con comunicación digital (protocolo HART, véase GS 01C22T01-00E)

• Distancia de medición (capsula): H = 5 a 500 kPa { 0,05 a 5 kgf/cm2} { 20 a 2000 inH2O} { 50 a 5000 mbar}

• Material de las piezas mojadas*11: S = [cuerpo]*2 SCS14A, [cápsula] SUS316L*5, [ventilador] SUS316*13

• Conexiones de proceso: 4 = con conector de proceso femenino 1/2 NPT

• Material de los tornillos y las tuercas: A = [Presión máxima de trabajo] SCM435 16 MPa {160 kgf/cm2}

• Instalación: 9 = Tipo de tubería de impulso horizontal, lado izquierdo de alta presión*8

• Conexión eléctrica: 2 = 1/2 NPT femenina, dos conexiones eléctricas sin tapón ciego

• Indicador integral: D = indicador digital

• Apoyo de montaje: A = SECC Acero de carbono, montaje de tubería de 2 pulgadas (tipo plano)

• Unidades de calibración: D3 = calibración en barras (unidad de barras)
