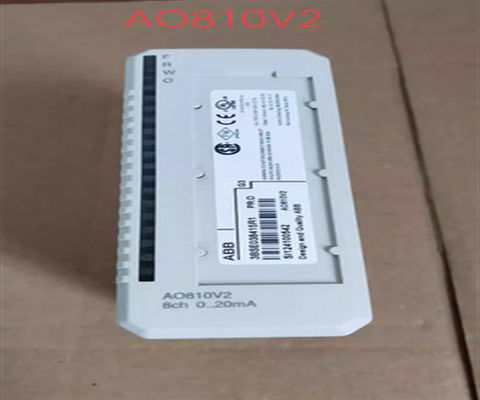

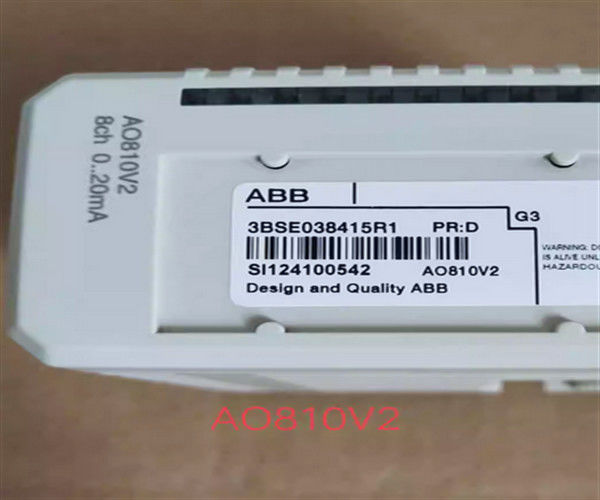

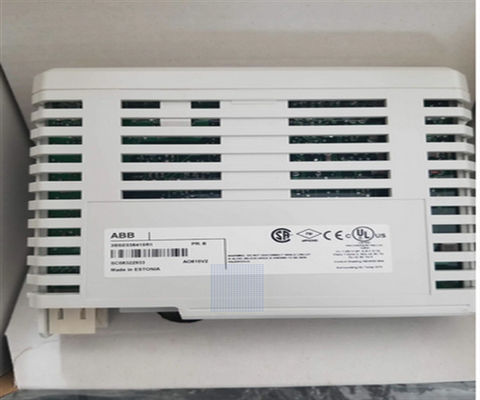

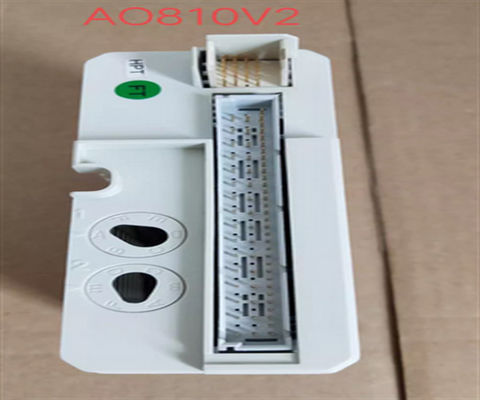

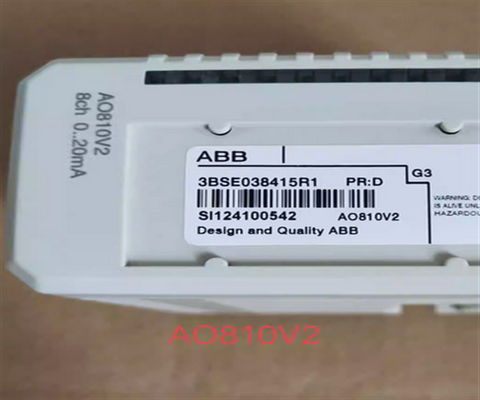

El módulo de salida analógica AO810/AO810V2 tiene 8 canales de salida analógicos unipolares.El diagnóstico de circuito abierto se recibe durante la lecturaEl módulo realiza el autodiagnóstico cíclicamente. El diagnóstico del módulo incluye la supervisión de la fuente de alimentación del proceso, que se informa cuando el voltaje de alimentación al circuito de salida es demasiado bajo.El error se informa como un error de canalEl diagnóstico del canal incluye la detección de fallas del canal (sólo se informa en los canales activos).Se comunicará el error si la corriente de salida es inferior al valor establecido de salida y el valor establecido de salida es superior a 1 mA..
Información general
| Número del artículo |
Las condiciones de los requisitos de seguridad de los equipos de ensayo deberán cumplirse. |
| El tipo |
Salida analógica |
| Especificación de la señal |
0.. 20 mA, 4.. 20 mA |
| Número de canales |
8 |
| HART |
- No, no lo sé. |
| Empresa estatal |
- No, no lo sé. |
| Redundancia |
- No, no lo sé. |
| Alta integridad |
- No, no lo sé. |
| Seguridad intrínseca |
- No, no lo sé. |
| Mecánica |
S800 |
Datos detallados
| Resolución |
14 bits |
| El aislamiento |
En grupo aislados del suelo |
| Bajo/por encima del rango |
- / +15% |
| Carga de salida |
≤ 500 Ω (alimentación conectada sólo a L1+)
250 - 850 Ω (sólo con alimentación L2+ conectada) |
| Error en el sistema |
Máximo 0,1% a 0 - 500 ohmios (corriente) |
| Desviación de temperatura |
Tipo 30 ppm/°C, máximo 60 ppm/°C |
| Es hora de levantarse |
0.35 ms (PL = 500 Ω) |
| Tiempo del ciclo de actualización |
≤ 2 ms |
| Limitación de corriente |
Entrada limitada de corriente a prueba de cortocircuito |
| Duración máxima del cable de campo |
600 metros (656 metros) |
| Tensión de aislamiento nominal |
50 V |
| Voltado de ensayo dieléctrico |
500 V de corriente alterna |
| Disipación de energía |
2.3 W |
| Consumo de corriente +5 V Modulebus |
Máximo 70 mA |
| Consumo de corriente +24 V Modulebus |
0 |
| Consumo de corriente +24 V externo |
245 mA |
El diagnóstico
| LEDs delanteros |
F (ault), R (un), W (learning), O (SP) |
| Supervisión |
Erro del módulo: potencia de salida baja Erro del canal: circuito abierto (para corriente > 1 mA) |
| Indicación del estado de la supervisión |
Error del módulo, advertencia del módulo, error del canal |
Medio ambiente y certificación
| Marcado CE |
- ¿ Qué? |
| Seguridad eléctrica |
En el caso de los productos de la categoría II, el valor de los productos de la categoría III se calculará en función de los requisitos de la norma EN 61010-1. |
| Ubicación peligrosa |
El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción. |
| Certificación de las empresas marinas |
Las condiciones de los certificados de conformidad con el presente Reglamento serán las siguientes: |
| Temperatura, funcionamiento |
0 a +55 °C (+32 a +131 °F), se expiden las homologaciones para una temperatura de +5 a +55 °C |
| Temperatura y almacenamiento |
-40 a +70 °C (-40 a +158 °F) |
| Grado de contaminación |
Grado 2, CEI 60664-1 |
| Protección contra la corrosión |
- ¿Qué es eso?04: G3 |
| Humedad relativa |
5 a 95%, sin condensar |
| Temperatura ambiente máxima |
55 °C (131 °F), para el montaje vertical en MTU compacto 40 °C (104 °F) |
| Clase de protección |
IP20 de acuerdo con la CEI 60529 |
| Condiciones de funcionamiento mecánico |
Se aplicará la norma ISO/IEC 61131-2. |
| CEM |
La norma EN 61000-6-4 y la norma EN 61000-6-2 |
| Categorías de sobrevolución |
Se aplicará la norma ISO/IEC 60664-1 y la norma EN 50178. |
| Clase de equipos |
Clase I de acuerdo con la norma IEC 61140; (protección de la tierra) |
| Cumplimiento de la Directiva RoHS |
Se aplicarán las disposiciones del artículo 5 del Reglamento (UE) n.o 1308/2013. |
| Cumplimiento de los RAEE |
El presente Reglamento entrará en vigor el día siguiente al de su publicación en el Diario Oficial de la UE. |
Características y beneficios
- 8 canales de salida de 0 a 20 mA y de 4 a 20 mA
- OSP establece las salidas al estado predeterminado al detectar errores
- La salida analógica debe ser un cortocircuito asegurado a ZP o +24 V
