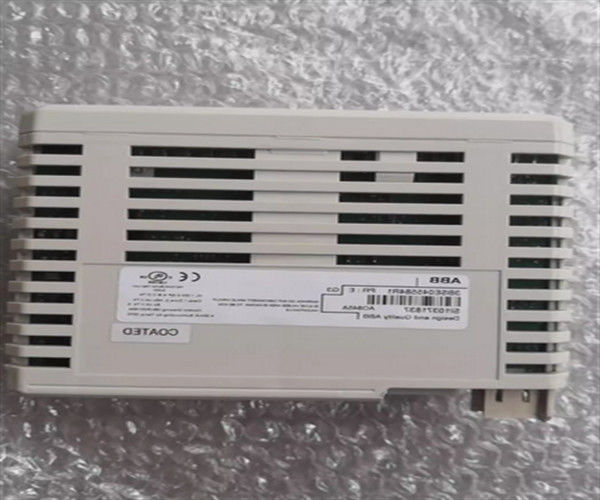

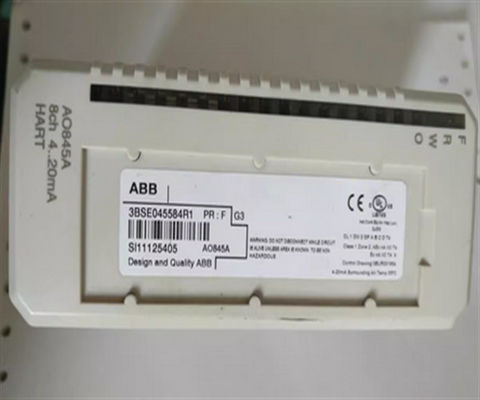

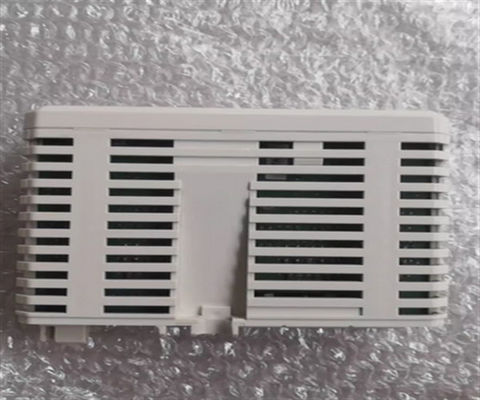

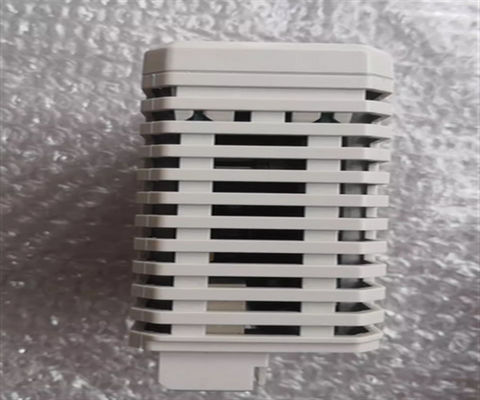

ABB 3BSE045584R1 AO845A Módulo de alimentación de salida analógica redundante o redundante único
Descripción
El módulo de salida analógica AO845/AO845A para aplicaciones individuales o redundantes tiene 8 canales de salida analógica unipolares.
- Se informará del error de canal externo (sólo se informará en los canales activos) si la fuente de alimentación del proceso que suministra voltaje al circuito de salida es demasiado baja,o la corriente de salida es inferior al valor establecido de salida y el valor establecido de salida > 1 mA (circuito abierto).
- El error de canal interno se informa si el circuito de salida no puede dar el valor de corriente correcto.
- Se informará del error del módulo en caso de error del transistor de salida, cortocircuito, error de suma de comprobación, error de suministro de energía interno, error de enlace de estado, control o comportamiento incorrecto del OSP.
Información general
| Número del artículo |
Se aplicarán los siguientes requisitos: |
| El tipo |
Salida analógica |
| Especificación de la señal |
4.. 20 mA |
| Número de canales |
8 |
| HART |
- ¿ Qué? |
| Empresa estatal |
- No, no lo sé. |
| Redundancia |
- ¿ Qué? |
| Alta integridad |
- No, no lo sé. |
| Seguridad intrínseca |
- No, no lo sé. |
| Mecánica |
S800 |
Datos detallados
| Resolución |
12 bits |
| El aislamiento |
En grupo aislados del suelo |
| Bajo/por encima del rango |
-12.5% / +15% |
| Carga de salida |
Máximo 750 Ω |
| Error en el sistema |
Máximo 0,1% |
| Desviación de temperatura |
Máximo 50 ppm/°C |
| Es hora de levantarse |
Filtro de salida: desactivar 23 ms, habilitar máximo 4 mA / 12,5 ms |
| Filtro de entrada (tiempo de subida 0-90%) |
23 ms (0-90%), máximo 4 mA / 12,5 ms |
| Tiempo del ciclo de actualización |
10 ms |
| Limitación de corriente |
Entrada limitada de corriente a prueba de cortocircuito |
| Duración máxima del cable de campo |
600 metros (656 metros) |
| Tensión de aislamiento nominal |
50 V |
| Voltado de ensayo dieléctrico |
500 V de corriente alterna |
| Disipación de energía |
Tipo 3.5 W |
| Consumo de corriente +5 V Modulebus |
No más de 125 mA |
| Consumo de corriente +24 V externo |
El valor de las emisiones |
El diagnóstico
| LEDs delanteros |
F (ault), R (un), W (learning), O (SP) |
| Indicación del estado de la supervisión |
Error del módulo, advertencia del módulo, error del canal |
Medio ambiente y certificación
| Marcado CE |
- ¿ Qué? |
| Seguridad eléctrica |
En el caso de los productos de la categoría II, el valor de los productos de la categoría III se calculará en función de los requisitos de la norma EN 61010-1. |
| Ubicación peligrosa |
El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción. |
| Certificación de las empresas marinas |
BV, DNV, LR |
| Temperatura, funcionamiento |
0 a +55 °C (+32 a +131 °F), se expiden las homologaciones para una temperatura de +5 a +55 °C |
| Temperatura y almacenamiento |
-40 a +70 °C (-40 a +158 °F) |
| Grado de contaminación |
Grado 2, CEI 60664-1 |
| Protección contra la corrosión |
- ¿Qué es eso?04: G3 |
| Humedad relativa |
5 a 95%, sin condensar |
| Temperatura ambiente máxima |
55 °C (131 °F), para el montaje vertical en MTU compacto 40 °C (104 °F) |
| Clase de protección |
IP20 de acuerdo con la CEI 60529 |
| Condiciones de funcionamiento mecánico |
Se aplicará la norma ISO/IEC 61131-2. |
| CEM |
La norma EN 61000-6-4 y la norma EN 61000-6-2 |
| Categorías de sobrevolución |
Se aplicará la norma ISO/IEC 60664-1 y la norma EN 50178. |
| Clase de equipos |
Clase I de acuerdo con la norma IEC 61140; (protección de la tierra) |
| Cumplimiento de la Directiva RoHS |
Se aplicarán las disposiciones del artículo 5 del Reglamento (UE) n.o 1308/2013. |
| Cumplimiento de los RAEE |
El presente Reglamento entrará en vigor el día siguiente al de su publicación en el Diario Oficial de la UE. |
Características y beneficios
- 8 canales de 4...20 mA
- Para aplicaciones únicas o redundantes
- 1 grupo de 8 canales aislados del suelo
- Las entradas analógicas son cortocircuitos asegurados a ZP o +24 V
- Comunicación de paso a través de HART
