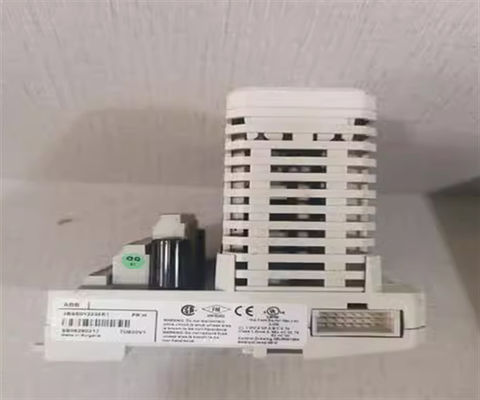

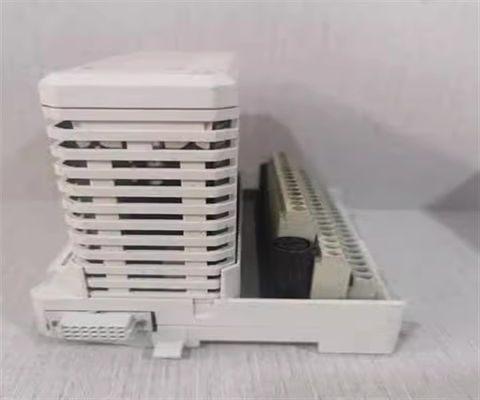

ABB AO895 3BSC690087R1 Salida analógica nuevo y de bajo precio módulo de amplificador digital
Descripción
El módulo de salida analógica AO895 tiene 8 canales.El módulo incluye componentes de protección de seguridad intrínseca e interfaz HART en cada canal para la conexión a equipos de proceso en áreas peligrosas sin necesidad de dispositivos externos adicionales..
Cada canal puede conducir hasta 20 mA de corriente de bucle en una carga de campo como un convertidor de corriente a presión certificado Ex y está limitado a 22 mA en condiciones de sobrecarga.Todos los ocho canales están aislados del ModuleBus y la fuente de alimentación en un grupoLa potencia para las etapas de salida se convierte desde los 24 V de las conexiones de alimentación.
Información general
| Número del artículo |
Los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad. |
| El tipo |
Salida analógica |
| Especificación de la señal |
4... 20 mA |
| Número de canales |
8 |
| Tipo de señal |
Con un solo extremo unipólico |
| HART |
- ¿ Qué? |
| Empresa estatal |
- No, no lo sé. |
| Redundancia |
- No, no lo sé. |
| Alta integridad |
- No, no lo sé. |
| Seguridad intrínseca |
- ¿ Qué? |
| Mecánica |
S800 |
Datos detallados
| Resolución |
12 bits |
| El aislamiento |
En grupo aislados del suelo |
| Bajo/por encima del rango |
2.5 / 22.4 mA |
| Carga de salida |
< 725 ohmios a 20 mA, sin exceder el rango
con una capacidad de transmisión superior o igual a 625 ohms |
| Error en el sistema |
Tipo 0,05%, máximo 0,1% a 650 ohmios |
| Desviación de temperatura |
Tipo 50 ppm/°C, máximo 100 ppm/°C |
| Es hora de levantarse |
30 ms (10% a 90%) |
| Limitación de corriente |
Entrada limitada de corriente a prueba de cortocircuito |
| Tensión de aislamiento nominal |
50 V |
| Voltado de ensayo dieléctrico |
500 V de corriente alterna |
| Disipación de energía |
4.25 W |
| Consumo de corriente +5 V Modulebus |
Tipo 130 mA |
| Consumo de corriente +24 V externo |
Tipo 250 mA, máximo <330 mA |
El diagnóstico
| LEDs delanteros |
F (ault), R (un), W (learning), O (SP), Tx (comunicación HART) |
| Supervisión |
Alimentación interna del proceso, cable abierto si está configurado > 1 mA |
Medio ambiente y certificación
| Marcado CE |
- ¿ Qué? |
| Seguridad eléctrica |
En el caso de los vehículos de la categoría N1 y N2 |
| Ubicación peligrosa |
Zona ATEX/IECEx 2 con interfaz con la zona 0, cFMus C1, Div 2/Zona 2 con interfaz con C1, C2, C3 Div 1/Zona 0 |
| Certificación de las empresas marinas |
- |
| Temperatura, funcionamiento |
0 a +55 °C (+32 a +131 °F) |
| Temperatura y almacenamiento |
-40 a +70 °C (-40 a +158 °F) |
| Grado de contaminación |
Grado 2, CEI 60664-1 |
| Protección contra la corrosión |
- ¿Qué es eso?04: G3 |
| Humedad relativa |
5 a 95%, sin condensar |
| Temperatura ambiente máxima |
55 °C (131 °F), para el montaje vertical en MTU compacto 40 °C (104 °F) |
| Clase de protección |
IP20 de acuerdo con la CEI 60529 |
| Condiciones de funcionamiento mecánico |
Se aplicará la norma ISO/IEC 61131-2. |
| CEM |
La norma EN 61000-6-4 y la norma EN 61000-6-2 |
| Categorías de sobrevolución |
Se aplicará la norma ISO/IEC 60664-1 y la norma EN 50178. |
| Clase de equipos |
Clase I de acuerdo con la norma IEC 61140; (protección de la tierra) |
| Cumplimiento de la Directiva RoHS |
Se aplicarán las disposiciones del artículo 5 del Reglamento (UE) n.o 1308/2013. |
| Cumplimiento de los RAEE |
El presente Reglamento entrará en vigor el día siguiente al de su publicación en el Diario Oficial de la UE. |
Compatibilidad
| Uso con MTU |
Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2. |
| Código de clave |
AF |
Parámetros intrínsecos de seguridad
| U0 (grupos CENELEC EE.UU.) |
IIC |
| I0 (Grupos CENELEC EE.UU.) |
IIB |
| P0 (Grupos CENELEC EE.UU.) |
IIA |
| U0 - C0 (uF) |
0.087 |
| U0 -L0 (mH) |
4.1 |
| U0 -L/R (uH/O) |
55 |
| I0 - C0 (uF) |
0.702 |
| Se aplicará el método siguiente: |
16.4 |
| El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
222 |
| P0 - C0 (uF) |
2.23 |
| P0 -L0 (mH) |
32.8 |
| P0 -L/R (uH/O) |
443 |
Las dimensiones
| Ancho |
45 mm (1,77 ̊) |
| Profundidad |
102 mm (4.01 ), 111 mm (4.37 ), incluido el conector |
| Alturas |
119 mm (4,7 ̊) |
| Peso |
0.2 kg (0,44 libras) |
Características y beneficios
• 8 canales de salida de 4 a 20 mA.
• Comunicación HART.
• 1 grupo de 8 canales aislados del suelo.
• Potencia para accionar los actuadores I/P certificados Ex.
Preguntas frecuentes:
P: ¿Cuál es la marca del producto?
R: La marca del producto es ABB.
P: ¿Cuál es el número de modelo del producto?
R: El número de modelo del producto esSe aplicarán las siguientes condiciones:.
P: ¿Dónde se fabrica el producto?
R: El producto está fabricado en FI.
P: ¿Cuáles son las condiciones de pago disponibles?
R: Los términos de pago disponibles son T/T, Western Union y PAYONEER.
P: ¿Cuál es el plazo de entrega del producto?
R: El plazo de entrega del producto es de 3-5 días.
