ABB DI830 3BSE013210R1 S800 Módulo de entrada/salida digital de 24 V SOE 16 ch
Detalles del producto
El DI830 es un módulo de entrada digital de 16 canales de 24 V de corriente continua para el S800 I / O. El rango de voltaje de entrada es de 18 a 30 V de corriente continua y la corriente de entrada es de 6 mA a 24 V de corriente continua.Cada canal de entrada consta de componentes limitantes de corrienteLos componentes de protección EMC, el LED de indicación de estado de entrada y la barrera de aislamiento óptico.
- Supervisión de la fuente de alimentación del proceso (resultados en una advertencia del módulo, si se detecta).
- La cola de eventos está llena.
- Falta la sincronización del tiempo.
Las señales de entrada se pueden filtrar digitalmente y el tiempo de filtración se puede ajustar en el rango de 0 a 100 ms.Esto significa que los pulsos más cortos que el tiempo del filtro se filtran y los pulsos más largos que el tiempo del filtro especificado pasan a través del filtro.
Información general
| Número del artículo |
Se aplicará el método de ensayo. |
| El tipo |
Entrada digital |
| Especificación de la señal |
24 V de corriente corriente |
| Número de canales |
16 |
| Tipo de señal |
Bajo corriente |
| HART |
- No, no lo sé. |
| Empresa estatal |
- ¿ Qué? |
| Redundancia |
- No, no lo sé. |
| Alta integridad |
- No, no lo sé. |
| Seguridad intrínseca |
- No, no lo sé. |
| Mecánica |
S800 |
Datos detallados
| Variación de tensión de entrada, "0" |
-30... +5 V |
| Rango de voltaje de entrada, "1" |
1330 V |
| Impedancia de entrada |
3.2 kΩ |
| El aislamiento |
En grupo aislados del suelo |
| Tiempos de filtro (digitales, seleccionables) |
0...100 ms |
| Limitación de corriente |
La potencia del sensor puede ser limitada por la MTU |
| Duración máxima del cable de campo |
600 metros (656 metros) |
| Precisión del registro de eventos |
-0,3 ms... +0,7 ms |
| Resolución de grabación de eventos |
0.4 ms |
| Tensión de aislamiento nominal |
50 V |
| Voltado de ensayo dieléctrico |
500 V de corriente alterna |
| Disipación de energía |
Tipo 2.3 W |
| Consumo de corriente +5 V Modulebus |
Tipo 100 mA, máximo 120 mA |
| Consumo de corriente +24 V Modulebus |
0 |
| Consumo de corriente +24 V externo |
0 |
El diagnóstico

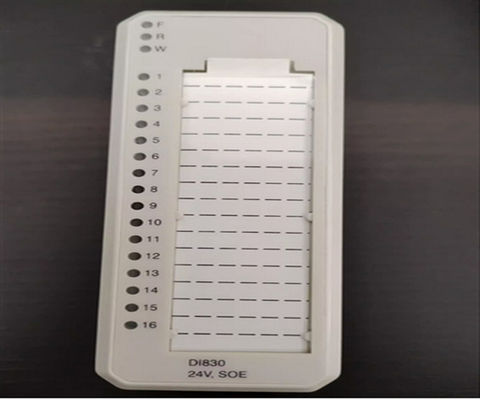

| LEDs delanteros |
F (ault), R (un), W (lectura), Canal 1-16 ("0" o "1") |
| Supervisión |
Tensión del proceso, 1 por grupo; cola de eventos llena; falta sincronización de tiempo |
| Indicación del estado de la supervisión |
Error del módulo, advertencia del módulo, error del canal |
Medio ambiente y certificación
| Marcado CE |
- ¿ Qué? |
| Seguridad eléctrica |
En el caso de los productos de la categoría II, el valor de los productos de la categoría III se calculará en función de los requisitos de la norma EN 61010-1. |
| Ubicación peligrosa |
El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción. |
| Certificación de las empresas marinas |
Las condiciones de los certificados de conformidad con el presente Reglamento serán las siguientes: |
| Temperatura, funcionamiento |
0 a +55 °C (+32 a +131 °F), se expiden las homologaciones para una temperatura de +5 a +55 °C |
| Temperatura y almacenamiento |
-40 a +70 °C (-40 a +158 °F) |
| Grado de contaminación |
Grado 2, CEI 60664-1 |
| Protección contra la corrosión |
- ¿Qué es eso?04: G3 |
| Humedad relativa |
5 a 95%, sin condensar |
| Temperatura ambiente máxima |
55 °C (131 °F), para el montaje vertical en MTU compacto 40 °C (104 °F) |
| Clase de protección |
IP20 de acuerdo con la CEI 60529 |
| Condiciones de funcionamiento mecánico |
Se aplicará la norma ISO/IEC 61131-2. |
| CEM |
La norma EN 61000-6-4 y la norma EN 61000-6-2 |
| Categorías de sobrevolución |
Se aplicará la norma ISO/IEC 60664-1 y la norma EN 50178. |
| Clase de equipos |
Clase I de acuerdo con la norma IEC 61140; (protección de la tierra) |
| Cumplimiento de la Directiva RoHS |
Se aplicarán las disposiciones del artículo 5 del Reglamento (UE) n.o 1308/2013. |
| Cumplimiento de los RAEE |
El presente Reglamento entrará en vigor el día siguiente al de su publicación en el Diario Oficial de la UE. |
Las dimensiones
| Ancho |
45 mm (1,77 ̊) |
| Profundidad |
102 mm (4.01 ), 111 mm (4.37 ), incluido el conector |
| Alturas |
119 mm (4,7 ̊) |
| Peso |
0.22 kg (0,48 libras) |
Características y beneficios
- 16 canales para las entradas de corriente continua de 24 V con corriente de hundimiento
- 2 grupos aislados de 8 canales con supervisión de voltaje
- Indicadores del estado de entrada
- Funcionalidad de secuencia de eventos (SOE)
- Filtro del obturador
