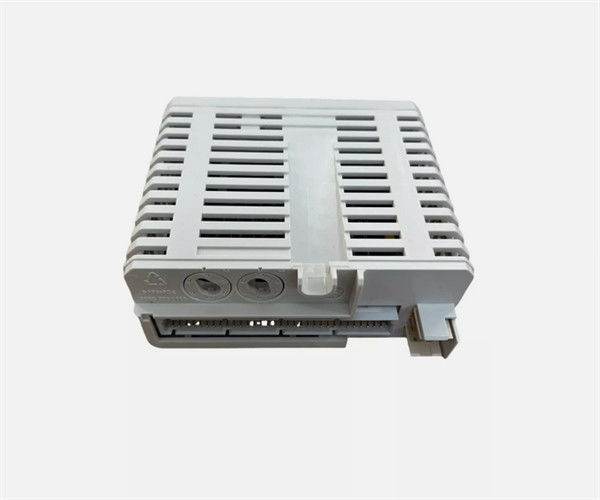

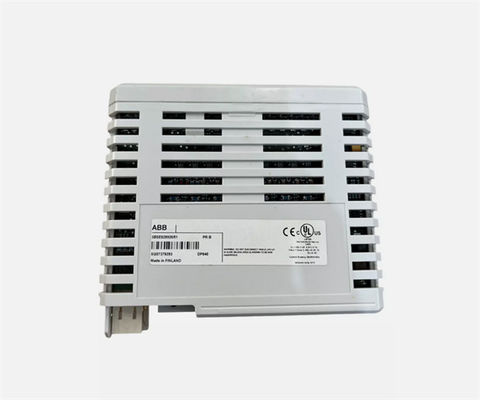

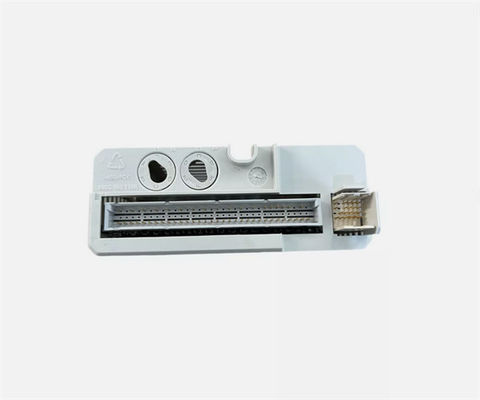

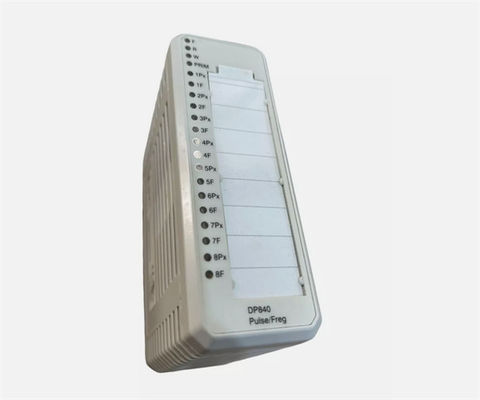

ABB 3BSE028926R1 Módulo de contador de pulso incremental DP840
Detalles del producto:
El presente documento y partes del mismo no podrán ser reproducidos ni copiados sin el permiso por escrito de ABB y su contenido no podrá ser comunicado a terceros.ni utilizado para ningún propósito no autorizado.
Las marcas comerciales ABB y Relion son marcas registradas del Grupo ABB.Todas las demás marcas o nombres de productos mencionados en el presente documento pueden ser marcas comerciales o marcas registradas de sus respectivos titulares.Por favor, pregunte acerca de los términos de la garantía a su representante más cercano de ABB.
Los datos, ejemplos y diagramas que figuran en este manual se incluyen únicamente para el concepto o la descripción del producto y no deben considerarse como una declaración de propiedades garantizadas.Todas las personas responsables de la aplicación del equipo mencionado en el presente manual deben asegurarse de que cada aplicación prevista sea adecuada y aceptable., incluido el cumplimiento de los requisitos de seguridad u otros requisitos operativos aplicables. any risks in applications where a system failure and/or product failure would create a risk for harm to property or persons (including but not limited to personal injuries or death) shall be the sole responsibility of the person or entity applying the equipment, y se pide a los responsables que se aseguren de que se tomen todas las medidas para excluir o mitigar dichos riesgos.
Este producto ha sido diseñado para conectarse y comunicar datos e información a través de una interfaz de red que debe conectarse a una red segura.Es responsabilidad exclusiva de la persona o entidad responsable de la administración de la red garantizar una conexión segura a la red y tomar las medidas necesarias (como, pero no limitado a, instalación de cortafuegos, aplicación de medidas de autenticación, cifrado de datos, instalación de programas antivirus, etc.) para proteger el producto y la red,su sistema e interfaz incluidos, contra cualquier tipo de violación de la seguridad, acceso no autorizado, interferencia, intrusión, fuga y/o robo de datos o información. ABB no es responsable de dichos daños y/o pérdidas.
Ordenar
Código del SA:
903084-- Osciloscopios, analizadores de espectro y otros instrumentos y aparatos para medir o comprobar cantidades eléctricas, excepto los medidores de la partida 9028- Instrumentos y aparatos para medir o detectar las radiaciones alfa, beta, gamma, rayos X, cósmicas u otras radiaciones ionizantes.- Otros instrumentos y aparatos:
Número del arancel aduanero:
Datos detallados
| El aislamiento |
En grupo aislados del suelo |
| Error en el sistema |
Error relativo máximo (4): PRIT = 10 ms: 300 ppm PRIT = 20 ms: 150 ppm PRIT = 50 ms: 60 ppm PRIT = 100 ms: 30 ppm Error máximo en el oscilador de cristal: 120 ppm + 5 ppm/año Max error absoluto = rel.error + error del oscilador (PRIT = 10 ms), edad < 16 años: 500 ppm (= 0,05%) |
| Limitación de corriente |
Construido en potencia de sensor de corriente limitada |
| Duración máxima del cable de campo |
200 metros (218 metros) |
| Tensión de aislamiento nominal |
50 V |
| Voltado de ensayo dieléctrico |
500 V de corriente alterna |
| Disipación de energía |
4 W |
| Consumo de corriente +5 V Modulebus |
115 mA |
| Consumo de corriente +24 V externo |
NAMUR = 56 + 0,5 x carga externa [mA] 12 V = 89 + 0,7 x carga externa [mA] 24 V = 97 + carga externa [mA] |
El diagnóstico
| LEDs delanteros |
F (ault), R (un), W (lectura), P (rimary), Canal 1-8 P (ulse) y F (ault) |
| Supervisión |
Voltagem del proceso
Supervisión del bucle |
| Indicación del estado de la supervisión |
Error del módulo, advertencia del módulo, error del canal |
Medio ambiente y certificación
| Marcado CE |
- ¿ Qué? |
| Seguridad eléctrica |
En el caso de los productos de la categoría II, el valor de los productos de la categoría III se calculará en función de los requisitos de la norma EN 61010-1. |
| Ubicación peligrosa |
El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción. |
| Certificación de las empresas marinas |
BV, DNV, LR |
| Temperatura, funcionamiento |
0 a +55 °C (+32 a +131 °F), se expiden las homologaciones para una temperatura de +5 a +55 °C |
| Temperatura y almacenamiento |
-40 a +70 °C (-40 a +158 °F) |
| Grado de contaminación |
Grado 2, CEI 60664-1 |
| Protección contra la corrosión |
- ¿Qué es eso?04: G3 |
| Humedad relativa |
5 a 95%, sin condensar |
| Temperatura ambiente máxima |
55 °C (131 °F), para el montaje vertical en MTU compacto 40 °C (104 °F) |
| Clase de protección |
IP20 de acuerdo con la CEI 60529 |
| Condiciones de funcionamiento mecánico |
Se aplicará la norma ISO/IEC 61131-2. |
| CEM |
La norma EN 61000-6-4 y la norma EN 61000-6-2 |
| Categorías de sobrevolución |
Se aplicará la norma ISO/IEC 60664-1 y la norma EN 50178. |
| Clase de equipos |
Clase I de acuerdo con la norma IEC 61140; (protección de la tierra) |
| Cumplimiento de la Directiva RoHS |
Se aplicarán las disposiciones del artículo 5 del Reglamento (UE) n.o 1308/2013. |
| Cumplimiento de los RAEE |
El presente Reglamento entrará en vigor el día siguiente al de su publicación en el Diario Oficial de la UE. |
compatibilidad
| Uso con MTU |
Las medidas previstas en el presente Reglamento se aplicarán en el caso de los vehículos equipados con un sistema de retención de gases. |
| Código de clave |
C.F. |
Características y beneficios
- 8 canales
- Los módulos pueden utilizarse tanto en aplicaciones únicas como redundantes
- Interfaz para los niveles de señal de los transductores NAMUR de 12 V y 24 V
- Cada canal se puede configurar para el conteo de pulsos o la medición de frecuencia
- Las entradas también se pueden leer como señales DI
- Número de pulsos por acumulación en un contador de 16 bits
- Medición de la frecuencia (velocidad) 0,5 Hz - 20 kHz
- Diagnóstico avanzado a bordo
Preguntas frecuentes:
P: ¿Cuál es la marca del producto?
R: La marca del producto es ABB.
P: ¿Cuál es el número de modelo del producto?
R: El número de modelo del producto esDP840 3BSE028926R1 y sus componentes.
P: ¿Dónde se fabrica el producto?
R: El producto está fabricado en FI.
P: ¿Cuáles son las condiciones de pago disponibles?
R: Los términos de pago disponibles son T/T, Western Union y PAYONEER1.
P: ¿Cuál es el plazo de entrega del producto?
R: El plazo de entrega del producto es de 3-5 días.
