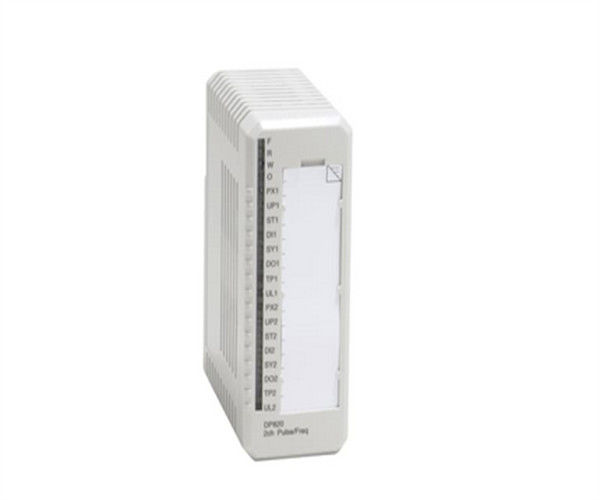

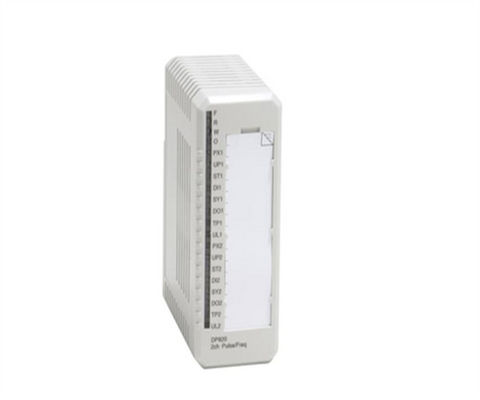

DP820 3BSE013228R1 ABB Modulo de conteo de pulsos Modulo de amplificador digital
Descripción
DP820 es un módulo de conteo de pulsos de dos canales para transmisores de pulsos incrementales de hasta 1,5 MHz. Cada canal contiene contadores y registros para la medición de posición / longitud y velocidad / frecuencia.Cada canal proporciona tres entradas equilibradas para la conexión de un transmisor de pulsoLos transmisores de pulso con interfaces RS422, +5 V, +12 V, +24 V y 13 mA se pueden conectar al DP820.
Utilice el DP820 con las unidades de terminación de módulos TU810V1, TU812V1, TU814V1, TU830V1, TU833.
Información general
| Número del artículo |
Se aplicará el método de ensayo. |
| El tipo |
Contador de pulso |
| Especificación de la señal |
24 V corriente corriente (12 - 32 V corriente corriente) |
| Número de canales |
2 |
| HART |
- No, no lo sé. |
| Empresa estatal |
- No, no lo sé. |
| Redundancia |
- No, no lo sé. |
| Alta integridad |
- No, no lo sé. |
| Seguridad intrínseca |
- No, no lo sé. |
| Mecánica |
S800 |
Datos detallados
| Impedancia de entrada |
2.5 kΩ (entrada de DI) |
| El aislamiento |
Se trata de un sistema de circuito común, aislado individualmente, de canal a canal y de circuito a circuito. |
| Error en el sistema |
Error máximo de medición de frecuencia Error relativo Error absoluto (incluida la deriva de temperatura): [320/(MEASTIMEx en ms) ] ppm [(320/(MEASTIMEx en ms) +100] ppm |
| Limitación de corriente |
La potencia del sensor puede ser limitada por la MTU |
| Duración máxima del cable de campo |
200 metros (218 metros) |
| Tensión de aislamiento nominal |
50 V |
| Voltado de ensayo dieléctrico |
500 V de corriente alterna |
| Disipación de energía |
2.5 W |
| Consumo de corriente +5 V Modulebus |
120 mA |
| Consumo de corriente +24 V Modulebus |
0 |
| Consumo de corriente +24 V externo |
0 |
El diagnóstico
| LEDs delanteros |
P ((ulse) X, UP (dirección), ST ((robe), DI, SY ((nch), DO, TP (potencia de transmisión OK), todo por canal |
| Supervisión |
Tensión del proceso por canal |
| Indicación del estado de la supervisión |
Error del módulo, advertencia del módulo, error del canal |
Medio ambiente y certificación
| Marcado CE |
- ¿ Qué? |
| Seguridad eléctrica |
En el caso de los productos de la categoría II, el valor de los productos de la categoría III se calculará en función de los requisitos de la norma EN 61010-1. |
| Ubicación peligrosa |
El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción. |
| Certificación de las empresas marinas |
Las condiciones de los certificados de conformidad con el presente Reglamento serán las siguientes: |
| Temperatura, funcionamiento |
0 a +55 °C (+32 a +131 °F), se expiden las homologaciones para una temperatura de +5 a +55 °C |
| Temperatura y almacenamiento |
-40 a +70 °C (-40 a +158 °F) |
| Grado de contaminación |
Grado 2, CEI 60664-1 |
| Protección contra la corrosión |
- ¿Qué es eso?04: G3 |
| Humedad relativa |
5 a 95%, sin condensar |
| Temperatura ambiente máxima |
55 °C (131 °F), para el montaje vertical en MTU compacto 40 °C (104 °F) |
| Clase de protección |
IP20 de acuerdo con la CEI 60529 |
| Condiciones de funcionamiento mecánico |
Se aplicará la norma ISO/IEC 61131-2. |
| CEM |
La norma EN 61000-6-4 y la norma EN 61000-6-2 |
| Categorías de sobrevolución |
Se aplicará la norma ISO/IEC 60664-1 y la norma EN 50178. |
| Clase de equipos |
Clase I de acuerdo con la norma IEC 61140; (protección de la tierra) |
| Cumplimiento de la Directiva RoHS |
Se aplicarán las disposiciones del artículo 5 del Reglamento (UE) n.o 1308/2013. |
| Cumplimiento de los RAEE |
El presente Reglamento entrará en vigor el día siguiente al de su publicación en el Diario Oficial de la UE. |
Las dimensiones
| Ancho |
45 mm (1,77 ̊) |
| Profundidad |
102 mm (4.01 ), 111 mm (4.37 ), incluido el conector |
| Alturas |
119 mm (4,7 ̊) |
| Peso |
0.15 kg (0,33 libras) |
Características y beneficios
- Dos canales
- Interfaz para los niveles de señal del transductor RS422, 5 V, 12 V, 24 V y 13 mA
- Número de pulsos y medición simultánea de la frecuencia
- Número de pulsos (longitud/posición) por acumulación en un contador bidireccional de 29 bits
- Medición de la frecuencia (velocidad) 0,25 Hz - 1,5 MHz
Preguntas frecuentes:
P: ¿Cuál es la marca del producto?
R: La marca del producto es ABB.
P: ¿Cuál es el número de modelo del producto?
R: El número de modelo del producto esSe trata de un sistema de control de las emisiones de gases de escape..
P: ¿Dónde se fabrica el producto?
R: El producto está fabricado en FI.
P: ¿Cuáles son las condiciones de pago disponibles?
R: Los términos de pago disponibles son T/T, Western Union y PAYONEER.
P: ¿Cuál es el plazo de entrega del producto?
R: El plazo de entrega del producto es de 3-5 días.
