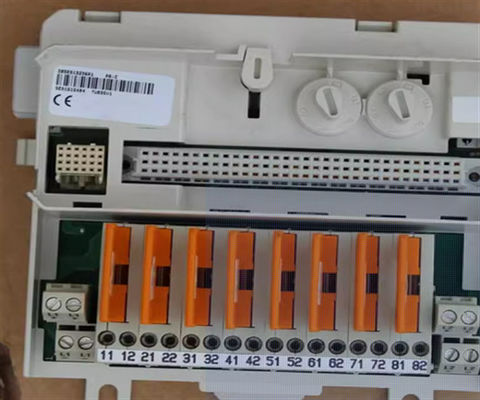

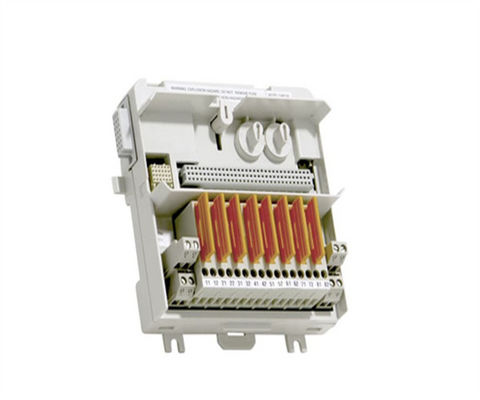

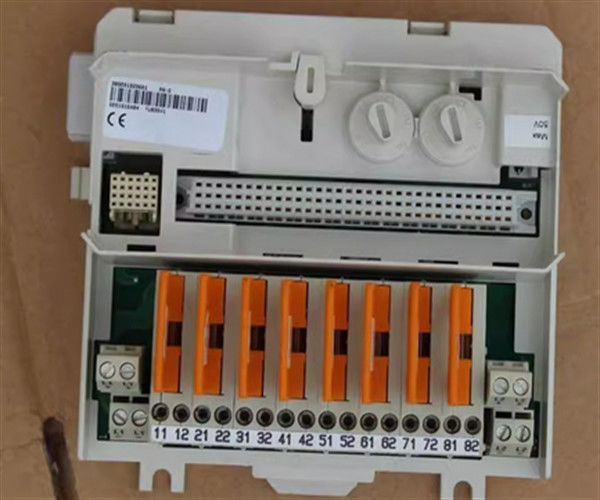

ABB TU835V1 MTU 3BSE013236R1 Bloque de terminal extendido 8 canales 50 V
Descripción
La MTU TU835V1 puede tener hasta 8 canales de E/S. El voltaje nominal máximo es de 50V y la corriente nominal máxima es de 2 A por canal.También genera la dirección correcta al módulo de E / S cambiando las señales de posición saliente a la siguiente MTU.
El MTU se puede montar en un carril DIN estándar. Tiene un pestillo mecánico que bloquea el MTU al carril DIN. El pestillo se puede soltar con un destornillador.
Se utilizan dos teclas mecánicas para configurar la MTU para diferentes tipos de módulos de E/S. Esta es sólo una configuración mecánica y no afecta a la funcionalidad de la MTU o el módulo de E/S.Cada llave tiene seis posiciones., que da un número total de 36 configuraciones diferentes.
Información general
| Número del artículo |
Se aplicarán las siguientes medidas: |
| El tipo |
Extensión |
| Conexión |
Bloque de terminales |
| Canales |
8 |
| Válvula de tensión |
50 V |
| El montaje |
En ambas direcciones |
| Detalle de montaje |
55 oC (131 °F) |
| Uso con E/S |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Conexiones de procesos |
16
hasta 8 canales de entrada/salida
(2 terminales por canal)
4 Potencia del proceso
4 Potencia del proceso (0V) |
| E/S de entrada/salida única o redundante |
No casado |
Datos detallados
| Corriente máxima por canal de E/S |
2 A |
| Conexión de proceso de corriente máxima |
8 A |
| Tamaños de alambre aceptables |
En el caso de los productos de la categoría M1, el valor de las emisiones de CO2 será el siguiente:
En el caso de las máquinas de ensayo, se utilizará el método siguiente:
Torque recomendado: 0,5 a 0,6 Nm
Duración de extracción: 7 mm |
| Voltado de ensayo dieléctrico |
500 V de corriente alterna |
Medio ambiente y certificación
| Marcado CE |
- ¿ Qué? |
| Seguridad eléctrica |
En el caso de los productos de la categoría II, el valor de los productos de la categoría III se calculará en función de los requisitos de la norma EN 61010-1. |
| Ubicación peligrosa |
El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción. |
| Certificación de las empresas marinas |
Las condiciones de los certificados de conformidad con el presente Reglamento son las siguientes: |
| Temperatura, funcionamiento |
0 a +55 °C (+32 a +131 °F), se expiden las homologaciones para una temperatura de +5 a +55 °C |
| Temperatura y almacenamiento |
-40 a +70 °C (-40 a +158 °F) |
| Grado de contaminación |
Grado 2, CEI 60664-1 |
| Protección contra la corrosión |
- ¿Qué es eso?04: G3 |
| Humedad relativa |
5 a 95%, sin condensar |
| Temperatura ambiente máxima |
55 °C (131 °F) |
| Clase de protección |
IP20 de acuerdo con la CEI 60529 |
| Condiciones de funcionamiento mecánico |
Se aplicará la norma ISO/IEC 61131-2. |
| CEM |
En el caso de los productos de la categoría N2 o N3 |
| Categorías de sobrevolución |
Se aplicará la norma ISO/IEC 60664-1 y la norma EN 50178. |
| Clase de equipos |
Clase I de acuerdo con la norma IEC 61140; (protección de la tierra) |
| Cumplimiento de la Directiva RoHS |
En la norma EN 50581:2012 |
| Cumplimiento de los RAEE |
El presente Reglamento entrará en vigor el día siguiente al de su publicación en el Diario Oficial de la UE. |
Las dimensiones
| Ancho |
126 mm (5 pulgadas) incluido el conector, 120,5 mm (4,74 pulgadas) de borde a borde instalado |
| Profundidad |
Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas |
| Alturas |
110 mm (4,3 pulgadas) |
| Peso |
0.26 kg (0,57 libras) |
Características y beneficios
- Hasta 8 canales de señales de campo y conexiones de potencia de proceso.
- Cada canal tiene un terminal de potencia del transductor fusionado y una conexión de señal.
- El voltaje del proceso puede conectarse a 2 grupos aislados individualmente.
- Conexiones a los módulos ModuleBus y I/O.
- La llave mecánica evita la inserción del módulo de E/S equivocado.
- Dispositivo de sujeción al carril DIN para la puesta a tierra.
- Instalación del carril DIN.
Preguntas frecuentes:
P: ¿Cuál es la marca del producto?
R: La marca del producto es ABB.
P: ¿Cuál es el número de modelo del producto?
R: El número de modelo del producto esEl valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero..
P: ¿Dónde se fabrica el producto?
R: El producto está fabricado en FI.
P: ¿Cuáles son las condiciones de pago disponibles?
R: Los términos de pago disponibles son T/T, Western Union y PAYONEER.
P: ¿Cuál es el plazo de entrega del producto?
R: El plazo de entrega del producto es de 3-5 días.
