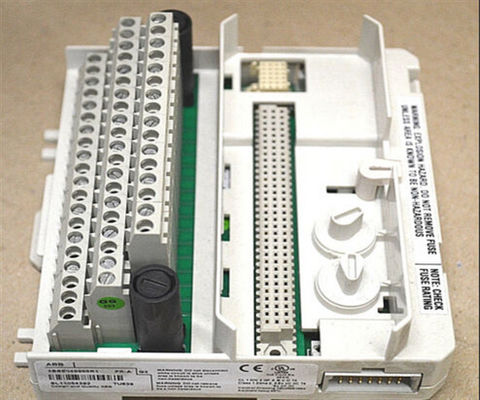

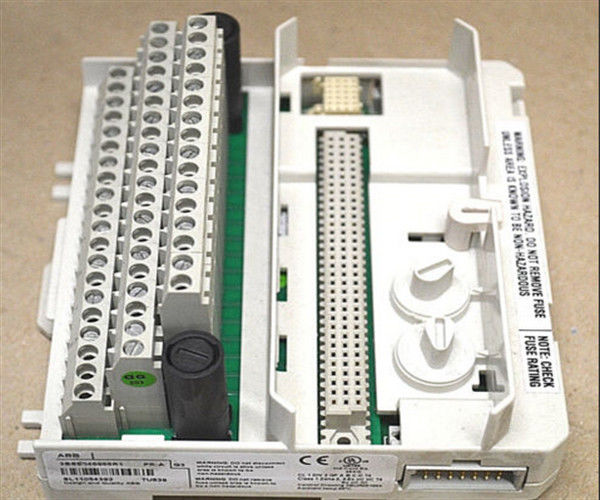

ABB Advant 800xA TU839 Unidad de terminación del módulo extendido 3BSE046966R1
Descripción
El TU839 MTU puede tener hasta 8 canales de E/S y dos grupos de conexiones para la distribución de energía del sensor.El voltaje del proceso puede conectarse a dos grupos aislados individualmente para la distribución de la potencia del sensorCada grupo dispone de un fusible de 200 mA. El voltaje nominal máximo es de 250 V y la corriente nominal máxima es de 1 A por canal. Se recomienda que el valor del fusible se elija para satisfacer las necesidades de las aplicaciones.
La MTU distribuye el ModuleBus al módulo de E/S y al siguiente MTU. También genera la dirección correcta al módulo de E/S cambiando las señales de posición salientes al siguiente MTU.
La MTU puede montarse en un carril DIN estándar. Tiene un pestillo mecánico que bloquea la MTU al carril DIN.
Se utilizan dos teclas mecánicas para configurar la MTU para diferentes tipos de módulos de E/S. Esta es sólo una configuración mecánica y no afecta a la funcionalidad de la MTU o el módulo de E/S.Cada llave tiene seis posiciones., que da un número total de 36 configuraciones diferentes.
Información general
| Número del artículo |
Las condiciones de los requisitos de seguridad de los equipos de ensayo deberán cumplirse. |
| El tipo |
Extensión |
| Conexión |
Bloque de terminales |
| Canales |
8 |
| Válvula de tensión |
Las demás: |
| El montaje |
En ambas direcciones |
| Detalle de montaje |
55 oC (131 °F) |
| Uso con E/S |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Conexiones de procesos |
28
hasta 8 canales de entrada/salida
(2 terminales por canal)
2x6 Proceso Los terminales de energía 0.2 A |
| E/S de entrada/salida única o redundante |
No casado |
Datos detallados
| Corriente máxima por canal de E/S |
1 A |
| Conexión de proceso de corriente máxima |
10 A |
| Tamaños de alambre aceptables |
Encallados: 24-14 AWG
0.2-2,5 mm2 (sólido y con hebras)
El torque recomendado es de 0,5 Nm. |
| Voltado de ensayo dieléctrico |
2300 V canal de corriente al suelo 1350 V canal de corriente al canal |
Medio ambiente y certificación
| Marcado CE |
- ¿ Qué? |
| Seguridad eléctrica |
En el caso de los productos de la categoría II, el valor de los productos de la categoría III se calculará en función de los requisitos de la norma EN 61010-1. |
| Ubicación peligrosa |
- |
| Certificación de las empresas marinas |
- |
| Temperatura, funcionamiento |
0 a +55 °C (+32 a +131 °F), se expiden las homologaciones para una temperatura de +5 a +55 °C |
| Temperatura y almacenamiento |
-40 a +70 °C (-40 a +158 °F) |
| Grado de contaminación |
Grado 2, CEI 60664-1 |
| Protección contra la corrosión |
- ¿Qué es eso?04: G3 |
| Humedad relativa |
5 a 95%, sin condensar |
| Temperatura ambiente máxima |
55 °C (131 °F) |
| Clase de protección |
IP20 de acuerdo con la CEI 60529 |
| Condiciones de funcionamiento mecánico |
Se aplicará la norma ISO/IEC 61131-2. |
| CEM |
En el caso de los productos de la categoría N2 o N3 |
| Categorías de sobrevolución |
Se aplicará la norma ISO/IEC 60664-1 y la norma EN 50178. |
| Clase de equipos |
Clase I de acuerdo con la norma IEC 61140; (protección de la tierra) |
| Cumplimiento de la Directiva RoHS |
En la norma EN 50581:2012 |
| Cumplimiento de los RAEE |
El presente Reglamento entrará en vigor el día siguiente al de su publicación en el Diario Oficial de la UE. |
Las dimensiones
| Ancho |
126 mm (5 pulgadas) incluido el conector, 120,5 mm (4.74 pulgadas) de borde a borde instalado. |
| Profundidad |
Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas |
| Alturas |
110 mm (4,3 pulgadas) |
| Peso |
0.28 kg (0,6 libras) |
Características y beneficios
- 8 canales de I/O aislados individualmente.
- Dos grupos aislados y fusionados para la distribución de energía de los sensores.
- Conexiones a los módulos ModuleBus y I/O.
- La llave mecánica evita la inserción del módulo de E/S equivocado.
- Dispositivo de sujeción al carril DIN para la puesta a tierra.
- Instalación del carril DIN.
