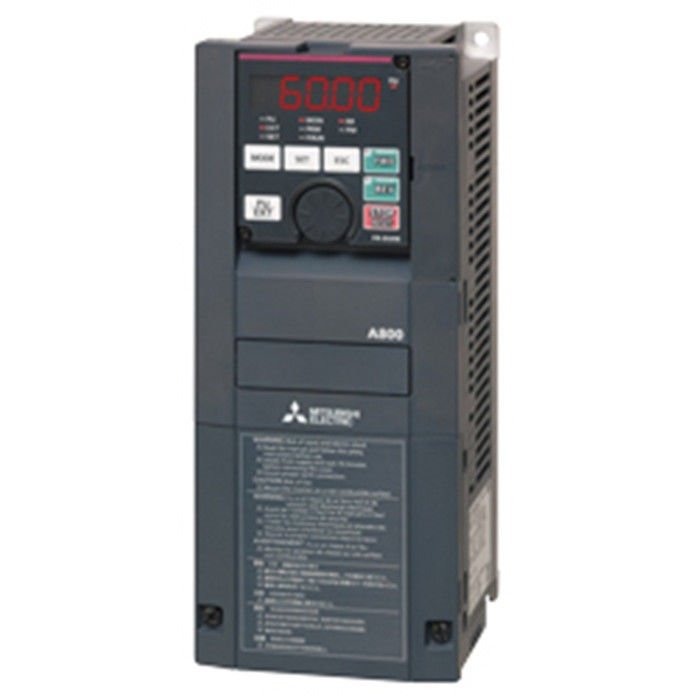

Descripción del producto:

El requisito de potencia del motor para esta aplicación particular es de 3,7 kW. La clase de voltaje de entrada se especifica como 200 V trifásico.

La especificación de salida es trifásica con una capacidad de 6,7 kVA. Las dimensiones del motor son las siguientes: altura de 260 mm, ancho de 150 mm y profundidad de 140 mm.El motor también viene con una estructura protectora.

La corriente nominal de salida es de 17,5 A y la fuente de alimentación nominal de salida es de tres fases 200-240 V.

Clasificación (modelos de estructura estándar) de 200 V:

La capacidad máxima aplicable supone que se utilice el motor estándar de 4 polos de Mitsubishi Electric.
El motor de 0,2 kW sólo puede ser controlado por V/F.
La potencia de salida nominal asume una tensión de salida de 220 V.
El valor porcentual de la corriente de sobrecarga nominal muestra la relación de la corriente de salida nominal del inversor.
En caso de uso repetido, debe esperar hasta que el inversor y el motor vuelvan a una temperatura al 100% de carga o a una temperatura inferior entre los dos usos.
La tensión de salida máxima puede modificarse dentro de su rango de ajustes.
Sin embargo, el valor de la cresta de onda de la forma de onda de voltaje de salida del inversor es aproximadamente √2 veces el de la tensión de la fuente de alimentación.
¢6 Con una resistencia de freno incorporada
¢7 Valor basado en la calificación ND.
La corriente de entrada nominal es el valor en la corriente de salida nominal.La corriente nominal de entrada varía en función del valor de la impedancia de la fuente de alimentación (incluida la impedancia del reactor de entrada y los cables).
El valor de la capacidad de alimentación es el valor en la corriente de salida nominal, que varía según el valor de la impedancia de la fuente de alimentación (incluida la impedancia del reactor de entrada y los cables).
¥10 FR-DU08: IP40 (excluido el conector PU)

Clasificación (modelos de estructura estándar) de 400 V

La capacidad máxima aplicable supone que se utilice el motor estándar de 4 polos de Mitsubishi Electric.

El motor de 0,2 kW sólo puede ser controlado por V/F.
La potencia de salida nominal asume una tensión de salida de 440 V.
El valor porcentual de la corriente de sobrecarga nominal muestra la relación de la corriente de salida nominal del inversor.
En caso de uso repetido, debe esperar hasta que el inversor y el motor vuelvan a una temperatura al 100% de carga o a una temperatura inferior entre los dos usos.
La tensión de salida máxima puede modificarse dentro de su rango de ajustes.
Sin embargo, el valor de la cresta de onda de la forma de onda de voltaje de salida del inversor es aproximadamente √2 veces el de la tensión de la fuente de alimentación.
¢6 Con una resistencia de freno incorporada
¢7 Valor basado en la calificación ND.
La corriente de entrada nominal es el valor en la corriente de salida nominal.La corriente nominal de entrada varía en función del valor de la impedancia de la fuente de alimentación (incluida la impedancia del reactor de entrada y los cables).
El valor de la capacidad de alimentación es el valor en la corriente de salida nominal, que varía según el valor de la impedancia de la fuente de alimentación (incluida la impedancia del reactor de entrada y los cables).
¥10 FR-DU08: IP40 (excluido el conector PU)
Si se excede el 480 V, se deberá establecer la norma 977, "Selección del modo de voltaje de entrada".
¢12 La capacidad de frenado regenerativo se puede mejorar utilizando una resistencia de freno disponible en el mercado.

Aplicaciones:

Se requiere una opción de control de vectores eficaz

Las funciones de protección que se muestran pueden variar en función de la opción (s) instalada (s). Para garantizar el correcto funcionamiento, debe instalarse la opción de soporte de control de vectores.

Control del vector sin sensores de PM

Si ha seleccionado el control de vectores sin sensor de partículas, consulte la página 211 para obtener información adicional.

Nivel de limitación del par

Tenga en cuenta que para los modelos 3 FR-A820-5.5 K (00340) o más y FR-A840-5.5 K (00170) o más, el valor predeterminado se limita al 150% debido a las limitaciones de par.

Estructura estándar y modelos compatibles con el IP55

Las funciones de protección solo son efectivas en los modelos de estructura estándar y en los modelos compatibles IP55.

Limitaciones de las funciones de protección

Tenga en cuenta que ciertas funciones de protección pueden no funcionar desde el estado inicial o sólo pueden funcionar en modelos específicos.mientras que la función 7 sólo funciona en modelos compatibles IP55.

Limitaciones de temperatura

Si bien puede ser seguro exponer la unidad a temperaturas fuera del rango especificado durante períodos cortos, como durante el transporte, por favor, cumpla con los límites especificados cuando esté en uso.

Limitaciones de altitud

Si se instala la unidad a una altitud superior a 1.000 m (hasta 2.500 m), tenga en cuenta que la corriente nominal debe reducirse en un 3% cada 500 m.

Limitaciones de las vibraciones

Tenga en cuenta que no se recomiendan vibraciones superiores a 2,9 m/s2 para el FR-A840-160 K (04320) o modelos más grandes.

Frente de la línea de la línea de la línea de la línea de la línea de la línea

La función 11 sólo funciona en el modelo FR-A800-E.
