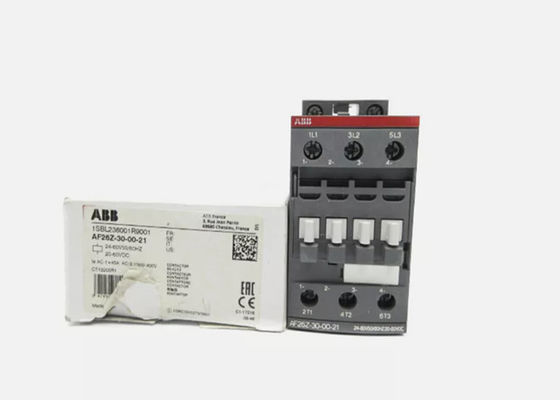

ABB AF26Z-30-00-21 El AF26Z-30-00-21 es un contactor de 3 polos - 690 V IEC o 600 UL con terminales de tornillo

ABB AF26Z-30-00-21 El AF26Z-30-00-21 es un contactor de 3 polos - 690 V IEC o 600 UL con terminales de tornillo


Información general


Realizar pedidos
Cantidad mínima de pedido:
1 pieza
Número de arancel aduanero:
85364900





Dimensiones
Ancho neto del producto:
45mm
Profundidad/longitud neta del producto:
86mm
Altura neta del producto:
86mm
Peso neto del producto:
0,35 kilogramos




Técnico
Número de Contactos Principales NO:
3
Número de Contactos Principales NC:
0
Número de contactos auxiliares NO:
0
Número de Contactos Auxiliares NC:
0
Normas:
IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1
Tensión operativa nominal:
Circuito principal 690 V
Frecuencia nominal (f):
Circuito de control 50/60 Hz
Circuito principal 50/60 Hz
Corriente Térmica de Aire Libre Convencional (Ith):
segúnSegún IEC 60947-4-1, contactores abiertos Θ = 40 °C 50 A
Corriente operativa nominal AC-1 (es decir):
(690 V) 40 °C 45 A
(690 V) 60 °C 40 A
(690 V) 70 °C 32 A
Corriente operativa nominal AC-3 (es decir):
(415 V) 60 °C 26 A
(440 V) 60 °C 26 A
(500 V) 60 °C 23 A
(690 V) 60 °C 17 A
(380 / 400 V) 60 °C 26 A
(220 / 230 / 240 V) 60 °C 26 A
Corriente operativa nominal AC-3e (es decir):
(415 V) 60 °C 26 A
(440 V) 60 °C 26 A
(500 V) 60 °C 23 A
(690 V) 60 °C 17 A
(380 / 400 V) 60 °C 26 A
(220 / 230 / 240 V) 60 °C 26 A
Potencia nominal operativa AC-3 (Pe):
(400 V) 11 kilovatios
(415 V) 11 kilovatios
(440 V) 15 kilovatios
(500 V) 15 kilovatios
(690 V) 15 kilovatios
(380 / 400 V) 11kW
(220 / 230 / 240 V) 6,5 kW
Potencia operativa nominal AC-3e (Pe):
(415 V) 11 kilovatios
(440 V) 15 kW
(500 V) 15 kilovatios
(690 V) 15 kilovatios
(380 / 400 V) 11kW
(220 / 230 / 240 V) 6,5kW
Bajo voltaje nominal de corriente soportada de corta duración (Icw):
a 40 °C Temperatura ambiente, al aire libre, desde estado frío 10 s 350 A
a 40 °C Temperatura ambiente, al aire libre, desde estado frío 15 min 50 A
a 40 °C Temperatura ambiente, al aire libre, desde estado frío 1 min 150 A
a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 s 700 A
a 40 °C Temperatura ambiente, al aire libre, desde estado frío 30 s 225 A
Capacidad máxima de rotura:
cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 500 A
cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 200 A
Frecuencia máxima de conmutación eléctrica:
(AC-1) 600 ciclos por hora
(AC-2 / AC-4) 150 ciclos por hora
(AC-3) 1200 ciclos por hora
Corriente operativa nominal DC-1 (es decir):
(110 V) 2 polos en serie, 40 °C 45 A
(110 V) 2 polos en serie, 60 °C 40 A
(110 V) 2 polos en serie, 70 °C 32 A
(110 V) 3 polos en serie, 40 °C 45 A
(110 V) 3 polos en serie, 60 °C 40 A
(110 V) 3 polos en serie, 70 °C 32 A
(220 V) 3 polos en serie, 40 °C 45 A
(220 V) 3 polos en serie, 60 °C 40 A
(220 V) 3 polos en serie, 70 °C 32 A
(72 V) 1 polo, 40 °C 45 A
Mostrar más
Corriente operativa nominal DC-3 (es decir):
(110 V) 2 polos en serie, 40 °C 45 A
(110 V) 2 polos en serie, 60 °C 40 A
(110 V) 2 polos en serie, 70 °C 32 A
(110 V) 3 polos en serie, 40 °C 45 A
(110 V) 3 polos en serie, 60 °C 40 A
(110 V) 3 polos en serie, 70 °C 32 A
(220 V) 3 polos en serie, 40 °C 45 A
(220 V) 3 polos en serie, 60 °C 40 A
(220 V) 3 polos en serie, 70 °C 32 A
(72 V) 1 polo, 40 °C 45 A
Mostrar más
Corriente operativa nominal DC-5 (es decir):
(110 V) 2 polos en serie, 40 °C 45 A
(110 V) 2 polos en serie, 60 °C 40 A
(110 V) 2 polos en serie, 70 °C 32 A
(110 V) 3 polos en serie, 40 °C 45 A
(110 V) 3 polos en serie, 60 °C 40 A
(110 V) 3 polos en serie, 70 °C 32 A
(220 V) 3 polos en serie, 40 °C 20 A
(220 V) 3 polos en serie, 60 °C 20 A
(220 V) 3 polos en serie, 70 °C 20 A
(72 V) 1 polo, 40 °C 20 A
Mostrar más
Tensión nominal de aislamiento (Ui):
segúnsegún IEC 60947-4-1 690 V
segúnsegún UL/CSA 600 V
Tensión nominal de resistencia al impulso (Uimp):
6 kilovoltios
Frecuencia máxima de conmutación mecánica:
3600 ciclos por hora
Tensión nominal del circuito de control (Uc):
50 Hz 24 ... 60 V
60 Hz 24 ... 60 V
Funcionamiento CC 20 ... 60 V
Tiempo de operación:
Entre desenergización de bobina y cierre de contacto NC 13 ... 98 ms
Entre desenergización de bobina y apertura de contacto NA 11 ... 95 ms
Entre energización de bobina y apertura de contacto NC 38 ... 90 ms
Entre energización de bobina y cierre de contacto NA 40 ... 95 ms
Montaje en carril DIN:
TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
TH35-7.5 (riel de montaje de 35 x 7,5 mm) según.según IEC 60715
Montaje mediante tornillos (no incluidos):
2 tornillos M4 colocados en diagonal
Capacidad de conexión del circuito principal:
Flexible con casquillo 1/2x 1,5 ... 10 mm²
Flexible con casquillo aislado 1x 1,5 ... 10 mm²
Flexible con casquillo aislado 2x 1,5 ... 4 mm²
Rígido Macizo 1/2x 2,5 ... 4 mm²
Cable rígido trenzado 1/2x 2,5...10 mm²
Conexión del circuito de control de capacidad:
Flexible con casquillo 1/2x 0,75 ... 2,5 mm²
Flexible con casquillo aislado 1x 0,75 ... 2,5 mm²
Flexible con casquillo aislado 2x 0,75 ... 1,5 mm²
Rígido Macizo 1/2x 1 ... 2,5 mm²
Rígido Trenzado 1/2x 1 ... 2,5 mm²
Longitud de pelado de cables:
Circuito de control 10 mm
Circuito principal 14 mm
Grado de protección:
segúnsegún IEC 60529, IEC 60947-1, EN 60529 Terminales de bobina IP20
segúnsegún IEC 60529, IEC 60947-1, EN 60529 Terminales principales IP20
Tipo de terminal:
Terminales de tornillo


Técnico UL/CSA

Tamaño NEMA:
1
Clasificación de corriente continua NEMA:
27 A
Clasificación de caballos de fuerza NEMA:
(115 V CA) Monofásico 2 Hp
(200 V CA) Trifásico 7-1/2 Hp
(230 V CA) Monofásico 3 Hp
(230 V CA) Trifásico 7-1/2 Hp
(460 V CA) Trifásico 10 Hp
(575 V CA) Trifásico 10 Hp
Voltaje máximo de funcionamiento UL/CSA:
Circuito principal 600 V
Clasificación de uso general UL/CSA:
(600 V CA) 45 A
Clasificación de caballos de fuerza UL/CSA:
(120 V CA) Monofásico 2 hp
(200 ... 208 V CA) Trifásico 7-1/2 hp
(220 ... 240 V CA) Trifásico 7-1/2 hp
(240 V CA) Monofásico 3 hp
(440...480 V AC) Trifásico 15 hp
(550...600 V AC) Trifásico 20 hp
Capacidad de conexión del circuito principal UL/CSA:
Rígido Sólido 1/2x 14-10 AWG
Cable trenzado rígido de 1/2 x 14-8 AWG
Conexión del circuito de control de capacidad UL/CSA:
Rígido Sólido 1/2x 18-14 AWG
Trenzado Rígido 1/2x 18-14 AWG
Par de apriete UL/CSA:
Circuito de control 11 in·lb
Circuito principal 22 pulg·lb

Ambiental

Temperatura ambiente:
Cerca del contactor equipado con relé térmico O/L -25 ... 60 °C
Cerca del contactor sin relé térmico O/L -40 ... 70 °C
Cerca del contactor para almacenamiento -60 ... +80 °C
Resistencia climática:
Categoría B según IEC 60947-1 Anexo Q
Altitud máxima de funcionamiento permitida:
Sin reducción de potencia 3000 m
Resistencia a los golpes según.según IEC 60068-2-27:
Cerrado, Dirección de choque: B1 25 g
Abierto, Dirección de choque: B1 5 g
Dirección de choque: A 30 g
Dirección de choque: B2 15 g
Dirección de choque: C1 25 g
Dirección de choque: C2 25 g
Resistencia a las Vibraciones:
4g Posición cerrada y 2g Posición abierta 5 ... 300 Hz

Cumplimiento de materiales

Plantilla de informes sobre minerales en conflicto (CMRT):
9AKK108467A5658
Declaración REACH:
2CMT2021-006202
Información RoHS:
2CMT2021-006277
Estado RoHS:
Según la Directiva de la UE 2011/65/UE
Ley de Control de Sustancias Tóxicas - TSCA:
2CMT2023-006525
RAEE B2C / B2B:
Empresa a empresa
Categoría RAEE:
5. Equipo pequeño (sin dimensión externa superior a 50 cm)

Valor circular

Instrucciones para el final de su vida útil:
1SBC101080M6801

Transparencia ecológica

Declaración Ambiental de Producto - EPD:
1SBD250584E4000
2TFP200036A1001

Certificados y Declaraciones

Certificado ABS:
ABS_20-2060694-PDA
Certificado BV:
BV_2634H24898C0
Certificado CB:
CB_SE-112316
Certificado CCC:
CCC_2010010304445623
Certificado CQC:
CQC2010010304445623
CQC2020010304294316
Declaración de Conformidad - CCC:
2020980304001254
2020980304001052
Declaración de Conformidad - CE:
1SBD250000U1000
Declaración de conformidad - UKCA:
1SBD250031U1000
Certificado DNV:
DNV_TAE00001AF-4
Certificado EAC:
EAC_RU_FRME77B03447
Certificado GOST:
GOST_POCCFR.ME77.B07175.pdf
Certificado KC:
KC_HW02016-15001C
Certificado LR:
LRS_LR23403517TA-02
Certificado RINA:
RINA_ELE240318XG
Certificado RMRS:
RMRS_1802705280
Certificado UL:
UL-US-2150887-5
UL-CA-2142658-5
Tarjeta de listado UL:
E312527

Información del contenedor

Paquete Nivel 1 Unidades:
caja 1 pieza
Ancho del paquete nivel 1:
87mm
Paquete Nivel 1 Profundidad/Longitud:
87mm
Paquete Nivel 1 Altura:
47 milímetros
Peso bruto del paquete nivel 1:
0,35 kilogramos
Paquete Nivel 1 EAN:
3471523114111
Paquete Nivel 2 Unidades:
caja 21 piezas
Ancho del paquete nivel 2:
250 milímetros
Paquete Nivel 2 Profundidad/Longitud:
300 milímetros
Altura del paquete nivel 2:
315 milímetros
Peso bruto del paquete nivel 2:
15,75 kilos
Paquete Nivel 3 Unidades:
1080 pieza

Clasificaciones

Código de clasificación de objeto:
q
ETIM 4:
EC000066 - Contactor magnético, conmutación CA
ETIM 5:
EC000066 - Contactor magnético, conmutación CA
ETIM 6:
EC000066 - Contactor de potencia, conmutación CA
ETIM 7:
EC000066 - Contactor de potencia, conmutación CA
ETIM 8:
EC000066 - Contactor de potencia, conmutación CA
Clase electrónica:
V11.0: 27371003
UNSPSC:
39121529
Código de categoría granular IDEA (IGCC):
4758 >> Contactores IEC
Número E (Finlandia):
3706273
Número E (Suecia):
3211376



Nuestra marca:
[Honeywell] Módulo DCS/PLC/Transmisor
Módulo [Emerson/Delta V]/motor CT y variadores
[ABB] Módulo de E/S
[AB] Módulo y pantalla táctil
Transmisor [Rosemount]
[Yokogawa] Transmisor
[Yaskawa] Servoaccionamiento y servomotor
[GE/Fanuc] PLC serie IC69
[Mitsubishi] Servoaccionamiento y servomotor
(Modicon, SMC, ENFERMOS, NORGREN, Siemens, Ebmpapst, etc.)

Orden en proceso:

1, primero, envíanos elmarca,código de modelo/imagen de la placa de identificación,la cantidadpara consulta.Luego le enviaremos la cotización.Después de confirmar el modelo y la cantidad, le enviaremos el PI.

2. Puedes realizar transferencias mediante Paypal/Western Union/Trade Guarantee/T/T.Cuando recibamos el pago, comenzaremos a preparar el pedido lo antes posible.

3, podemos enviar los productos de acuerdo con su envío, o también podemos ayudarlo a enviar los productos directamente.Y el número de seguimiento se lo enviaremos al día siguiente.

4. Por lo general, los productos que tenemos en inventario solo necesitan demorar entre 3 y 5 días.

5. Si tú también tienes alguna duda, puedes preguntarme en cualquier momento, justo debajo está mi contacto.


Preguntas más frecuentes
*P: ¿Ofrecen garantía para los productos?
R: Sí, ofrecemos una garantía para todos nuestros productos.
*P: ¿Podría Wisdomlong proporcionar soporte tecnológico?
R: Llevamos más de 8 años en este campo.Si hay algún problema, por favor póngase en contacto con nosotros, le proporcionaremos una sugerencia de nuestro
Ingeniero para ayudarle a resolver el problema.
*P: ¿Wisdomlong mantiene productos en stock o solo los comercializa?
R: Contamos con un gran almacén de mercancías.Mantenga muchos productos en el almacén, por lo que podría prometer una entrega rápida.
*P: ¿Cuál es su MOQ?
R: Le proporcionamos una cantidad mínima de pedido pequeña para cada artículo, ¡depende de su pedido específico!
*P: ¿Prueban todos sus productos antes de la entrega?
R: Sí, realizamos una prueba del 100% antes de la entrega.
*P: ¿Cómo se logra que nuestra relación comercial sea duradera y buena?
R: Mantenemos buena calidad y precios competitivos para garantizar que nuestros clientes se beneficien;
Respetamos a cada cliente como nuestro amigo y sinceramente hacemos negocios y nos hacemos amigos de ellos, sin importar de dónde vengan.
Envíe los detalles de su consulta a continuación, escanee "El código QR" ahora.
