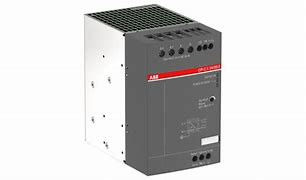

ABB CP-C.1 24 10.0 Módulo de suministro de energía ABB Nuevo en su versión original

ABB CP-C.1 24 10.0 Módulo de suministro de energía ABB Nuevo en su versión original

Descripción:

Tipo de producto ampliado: CP-C.1 24/10.0
ID del producto: 1SVR360663R1001
EAN: 4013614503825
Descripción del catálogo: CP-C.1 24/10.0 Fuente de alimentación de entrada: 100-240VAC/90-300VDC Salida: CC 24V/10A

Descripción: El CP-C.1 24/10.0 es una fuente de alimentación de la gama CP-C.1.la tensión de entrada nominal es de 110-240 V CALa potencia de salida nominal es de 240 W, la corriente de salida nominal es de 10 A a una tensión de salida de 24 V CC.

La tensión de salida es ajustable dentro de un rango de 22,5 a 28,5 V DC.La fuente de alimentación proporciona una característica de salida U/I con una reserva de marcha de hasta el 50% y permite un funcionamiento paralelo para aumentar la capacidad y permitir la redundancia. Otras características son: corrección del factor de potencia conforme a la norma EN 61000-3-2.

Ordenar

Cantidad mínima de pedido: 1 pieza
Número del arancel aduanero: 85044095
Descargas populares

Si el producto no es compatible con el mercado interior, se aplicará el procedimiento de ensayo de conformidad con el artículo 4, apartado 2, del Reglamento (UE) n.o 1308/2013.
Instrucciones y manuales: 1SVC360560M0000

Las dimensiones

Ancho neto del producto: 60 mm
Altura neta del producto: 129,4 mm
Profundidad neta del producto / longitud:136 mm
Peso neto del producto: 1,07 kg

Información sobre el contenedor

Embalaje Nivel 1 Ancho: 90 mm
Nivel de paquete 1 Profundidad / longitud: 168 mm
Paquete Nivel 1 Alturas: 160 mm

Peso bruto: 1,21 kg
Paquete de nivel 1 EAN: 4013614503825
Paquete Nivel 1 Unidades: caja 1 pieza

Función técnica:

Fuente de alimentación en modo interruptor
Número de fases: 1

Válvula de entrada nominal (UIN):
100... 240 V de corriente continua
90... 300 V de corriente continua

Válvula de entrada (Uin):
85... 264 V AC
90... 300 V de corriente continua

Corriente de entrada típica:

(115 V CA) 2.3 A
(230 V CA) 1,2 A

Tiempo de espera: (230 V CA) min. 40 ms
Frecuencia nominal (f): 50 / 60 Hz
Límites de frecuencia nominal: 45... 65 Hz
Característica de salida: curva característica U/I con reserva de marcha
Potencia de salida nominal: 240 W

Potencia de salida: 240 W
Válvula de salida nominal: 24 V CC
Válvula de salida: 24 V de corriente continua

Corriente de salida nominal:
-25 °C... +40 °C 15 A
-25 °C... +60 °C 10 A
Corriente de salida: 10 A

Corriente de salida máxima (Iout): 15 A
Válvula de tensión de resistencia al impulso nominal (Uimp):
Circuito de entrada / circuito de salida 4 kV
Circuito de entrada / PE 4 kV

Circuito de entrada / contacto del relé 4 kV
Circuito de salida / PE 0,5 kV
Circuito de salida 0,5 kV

Válvula de aislamiento nominal (Ui):
Circuito de entrada / circuito de salida 300 V
Circuito de entrada / PE 300 V
Circuito de entrada / contacto del relé 300 V
Circuito de salida / PE 50 V

Grado de protección:
Cubierta IP20
Los terminales IP20
Grado de contaminación: 2

Circuito de entrada de conexión de capacidad:
Flexible con una ferrule de 0,5... 2,5 mm2
Flexible 0,5... 2,5 mm2
Rígido 0,5... 4 mm2

Circuito de salida de conexión de capacidad:
Flexible con una ferrule de 0,5... 2,5 mm2
Flexible 0,5... 2,5 mm2
Rígido 0,5... 4 mm2

Torque de apretamiento:
Circuito auxiliar 0,5 N·m
Circuito de control 0,9 N·m
Circuito de entrada 0,5 N·m
Circuito de salida 0,5 N·m

Duración de extracción del alambre:
Circuito auxiliar de 8 mm
Circuito de entrada 8 mm
Circuito de salida 8 mm

El conductor de tornillo recomendado:
Circuito de entrada / circuito de salida PH1
Circuito de entrada / circuito de salida 0,8 x 4

Distancia mínima de montaje:

Tabla de conducción eléctrica, horizontal de 25 mm
Tabla de conducción eléctrica, vertical 25 mm
Otros dispositivos del mismo tipo, horizontales de 25 mm
Otros dispositivos del mismo tipo, vertical 25 mm
Posición de montaje: Posición 1 7
Instalación en el carril DIN:

El sistema de ensamblaje de los equipos de ensamblaje de los equipos de ensamblaje de los equipos de ensamblaje de los equipos de ensamblaje de los equipos de ensamblaje de los equipos de ensamblaje de los equipos de ensamblaje de los equipos de ensamblaje de los equipos de ensamblaje.
TH35-7.5 (35 x 7,5 mm de riel de montaje) conforme a la CEI 60715

Las normas:

No de los productos de la categoría C1107.1
Se aplicará la norma IEC/EN 63000.
Se aplicará la norma IEC/EN 61000-6-2.
Se aplicará la norma IEC/EN 61000-6-3.
Se aplicará la norma ISO/IEC 61204.
Las condiciones de los productos

Se aplicará la norma ISO/IEC 61010-1.
Se aplican las siguientes condiciones:
Se aplican las siguientes medidas:
Las condiciones de los certificados y certificados

Circuito de entrada de conexión de capacidad UL/CSA:
Flexible con rueda de fijación 20-12 AWG
Flexible 20-12 AWG
20-10 AWG rígido

Circuito de salida de conexión de capacidad UL/CSA:
Flexible 20-12 AWG
20-10 AWG rígido
Torque de apretamiento UL/CSA:
Circuito de entrada 4.4 in·lb
Circuito de salida 4,4 in·lb

Compatibilidad electromagnética
Descarga electrostática (inmunidad ESD) conforme a la norma IEC 61000-4-2: Descarga de aire de nivel 4 de 15 kV
Nivel 4 Descarga de contacto de 8 kV

Immunidad al campo electromagnético irradiado conforme a la norma IEC 61000-4-3: Nivel 3 10 V/m
El dispositivo de control de la velocidad de entrada de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de ensayo de la unidad de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo.

Señales de puerto de alimentación de nivel 4 4 kV
Immunidad a las sobretensiones conforme a la norma IEC 61000-4-5:
Nivel 4 Línea a tierra 4 kV
Nivel 4 Línea a línea 2 kV

Immunidad frente a las perturbaciones conducidas conforme a la norma IEC 61000-4-6: Nivel 3 10 V
Compatibilidad electromagnética (EMC):
Inmunidad - Clase B
Emisión - Clase B

Medio ambiente

Temperatura del aire ambiente: funcionamiento -25... +70 °C
Almacenamiento a -40... + 85 °C
Altitud máxima de operación permitida: 5000 m.
Resistencia al calor húmedo conforme a la norma IEC 60068-2-30: ensayo Db: 55°C, 2 ciclos

Resistencia a los golpes conforme a la norma IEC 60068-2-27: 30 g 3 golpes 6 ms
Resistencia a las vibraciones: ±0,15 mm 10... 58 Hz
10 ciclos de barrido cada eje: 2g 58... 150 Hz
