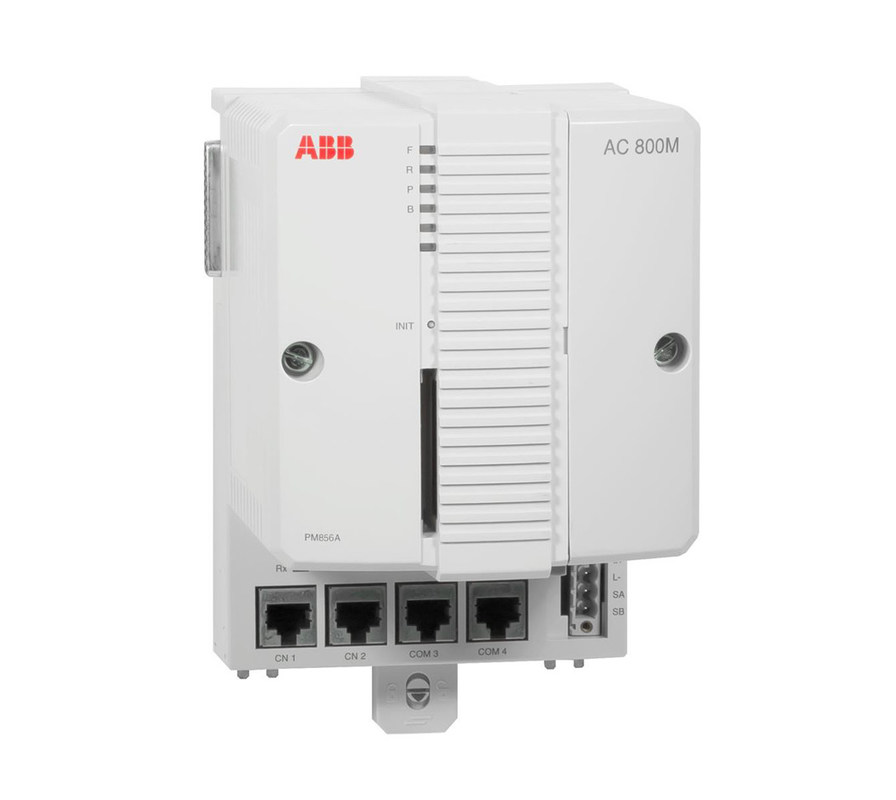

Modulo de procesador de la serie ABB AC800M PM856AK01
Descripción:
Identificación del producto: 3BSE066490R1
Designación de tipo ABB: PM856AK01
Descripción del catálogo: Unidad de procesador PM856AK01
Descripción larga: 24MHz y 16MB
Paquete que incluye:
- PM856A, el CPU
- TP830, base de la placa
- TB850, terminador del bus CEX.
- TB807, el terminador del ModuleBus.
- Batería para memoria de respaldo (4943013-6)
- No incluye licencia.
Tipo de producto: Central_Unit
Ordenar
Código HS: 853710-- Tableros, paneles, consolas, escritorios, gabinetes y otras bases, equipados con dos o más aparatos de las partidas 85.35 u 85.36, para el control eléctrico o la distribución de electricidad, incluidos los que incorporen instrumentos o aparatos del capítulo 90, y aparatos de control numérico,con una capacidad de transmisión superior a 300 W.17.- Para tensiones no superiores a 1 000 V
Número del arancel aduanero: 85371091
Las dimensiones
Profundidad / longitud neta del producto: 155 mm
Altura neta del producto: 200 mm
Ancho neto del producto: 130 mm
Peso neto del producto: 1,1 kg
Clasificaciones
Las mercancías peligrosas clasificadas por la ONU:
Clase 9: Sustancias y artículos peligrosos diversos, incluidas las sustancias peligrosas para el medio ambiente
Las mercancías peligrosas Número ONU: UN3091-PI970
Medio ambiente
Estado de la RoHS: de conformidad con la Directiva 2011/65/UE de la UE
Categoría de RAEE: 5. Equipo pequeño (sin dimensiones externas superiores a 50 cm)
Número de baterías: 1
Composición química de las baterías: litio
Tipo de batería: portátil
Peso de la batería: 9 g
SCIP: ab16e437-acb8-454f-a9e5-3f7c21e47215 Suecia (SE)
Características y beneficios
- Confiabilidad y procedimientos simples de diagnóstico de fallas
- Modularidad, permitiendo una expansión paso a paso
- Clase de protección IP20 sin el requisito de los gabinetes
- El controlador puede configurarse con el constructor de control 800xA
- El controlador tiene la certificación EMC completa
- Hardware basado en estándares para una conectividad óptima de las comunicaciones (Ethernet, PROFIBUS DP, etc.)
Información general
| Número del artículo |
3BSE066490R1 (PM856AK01): el contenido de los residuos de los productos químicos y de las sustancias químicas de los productos químicos de los productos químicos de los productos químicos de los productos químicos. |
| Redundancia |
- No, no lo sé. |
| Alta integridad |
- No, no lo sé. |
| Frecuencia del reloj |
24 MHz |
| Desempeño, 1000 operaciones booleanas |
0.46 ms |
| Desempeño |
0.46 ms |
| Memoria |
16 MB (desde 800xA 5.1 FP4) |
| RAM disponible para su aplicación |
10.337 MB (desde 800xA 5.1 FP4) |
| Memoria flash para almacenamiento |
- ¿ Qué? |
Datos detallados
| Tipo de procesador |
MPC860: las condiciones de los productos |
| Cambiar el tiempo en rojo. Conf. |
No incluido |
| Número de solicitudes por controlador |
32 |
| Número de programas por solicitud |
64 |
| Número de diagramas por aplicación |
128 |
| Número de tareas por controlador |
32 |
| Número de tiempos de ciclo diferentes |
32 |
| Tiempo de ciclo por programa de aplicación |
Bajo 1 ms |
| Flash PROM para almacenamiento de firmware |
2 MB |
| Fuente de alimentación |
El valor de las emisiones de CO2 de las instalaciones de combustión renovable es el valor de las emisiones de CO2 de las instalaciones de combustión renovable. |
| Consumo de energía +24 V tipo/máximo |
180 / 300 mA |
| Tipo de disipación de energía. |
4.32 W (máximo 7,2 W) |
| Ingreso del estado de la fuente de alimentación redundante |
- ¿ Qué? |
| Batería de repuesto incorporada |
Litio, 3,6 V |
| Estabilidad del reloj en tiempo real |
100 ppm (aproximadamente 1 hora al año) |
| Sincronización del reloj |
1 ms entre los controladores AC 800M según el protocolo CNCP |
| Coda de eventos en el controlador por cliente OPC |
Hasta 3000 eventos |
| Velocidad de transmisión AC 800M al servidor OPC |
36-86 eventos/seg,113-143 mensajes de datos/seg |
| Módulos de comunicación en el bus CEX |
12 |
| Corriente de suministro en el bus CEX |
Máximo 2,4 A |
| Clusters de E/S en el Modulebus con CPU no roja |
1 eléctrico, 7 óptico |
| Clusters de I/O en el Modulebus con rojo. |
No incluido |
| Capacidad de E/S en el Modulebus |
Máximo 96 módulos de E/S |
| Tasa de exploración del módulobus |
0 - 100 ms (tiempo real dependiendo del número de módulos de E/S) |
| Corriente de suministro en el módulo eléctrico |
24 V: máximo 1,0 A
5 V: máximo 1,5 A |
| Canales Ethernet |
2 |
| Interfaz Ethernet |
Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, mujer (8 polos) |
| Protocolo de la red de control |
MMS (servicio de mensajes de fabricación) e IAC (comunicación entre aplicaciones) |
| Red de control recomendada |
100 Mbit/s Ethernet conmutado |
| Interfaz RS-232C |
2 (uno general, uno para herramientas de servicio) |
| Interfaz RS-232C (COM3) (no sólo en rojo) |
RS-232C, 75-19 200 baud, RJ-45 femenino (8 polos), no aislado ópticamente, soporte completo de RTS-CTS |
| Interfaz RS-232C (COM4) (no sólo en rojo) |
RS-232C, 9 600 baud, RJ-45 femenino (8 polos), aislado ópticamente, sin soporte RTS-CTS |
Se recomiendan los siguientes módulos ABB:
| CI801 |
Los demás: |
DP820 |
TB805 |
| CI801KIT |
Los demás: |
DP840 |
El número de personas afectadas |
| CI840A |
Los demás: |
Las condiciones de los vehículos de la categoría M2 |
TB806 |
| CI840KIT |
Los demás: |
Se trata de un sistema de control de las emisiones. |
TB846 |
| El número de unidades de producción |
Los demás |
Se trata de un sistema de control de las emisiones. |
TK801V003 |
| Título del documento: |
Los demás: |
Título de la autoridad competente |
TK801V006 |
| Se aplicará el procedimiento siguiente: |
Los demás: |
Se trata de un sistema de control de las emisiones. |
TK801V012 |
| Los demás: |
Los demás: |
Se aplicará el método siguiente: |
TB807 |
| Los demás: |
Los demás: |
Se trata de un sistema de control de las emisiones. |
Se trata de un sistema de control de las emisiones de gases de escape. |
| Los demás: |
Los demás: |
Las demás: |
Se trata de: |
| Los demás |
Los demás: |
Se trata de un sistema de control de las emisiones. |
Se trata de la siguiente: |
| Los demás elementos |
Los demás: |
Se trata de un sistema de control de las emisiones. |
Se trata de: |
| Los demás: |
Los demás: |
Se trata de un sistema de control de las emisiones. |
Se trata de: |
| Los demás |
Los demás: |
Las demás: |
TB842 |
| Los demás: |
No incluidos en la lista |
Las demás: |
En el caso de los vehículos de la categoría N1 |
| Los demás: |
No incluidos en la lista |
El número de unidades de producción |
Las demás: |
| Los demás: |
No incluidos en la lista |
Las demás: |
El número de unidades de producción |
| Los demás: |
No incluidos en la lista |
El número de unidades de producción |
Título del certificado: |
| Los demás |
No incluidos en la lista |
Las demás: |
El número de los productos |
| No se aplican las disposiciones de la Directiva 2008/57/CE. |
No incluidos en la lista |
Las demás: |
TK811V015 |
| No incluye: |
No incluidos en la lista |
Las demás: |
TK811V050: las condiciones de los vehículos |
| AO820 |
No incluidos en la lista |
Se trata de un sistema de control de las emisiones de gases. |
TK811V150 |
| No incluidos en el anexo II |
No incluidos en la lista |
TY801K01 |
TK812V150 |
| No incluidos |
No incluye: |
Se aplicará el procedimiento siguiente: |
TK812V015 |
