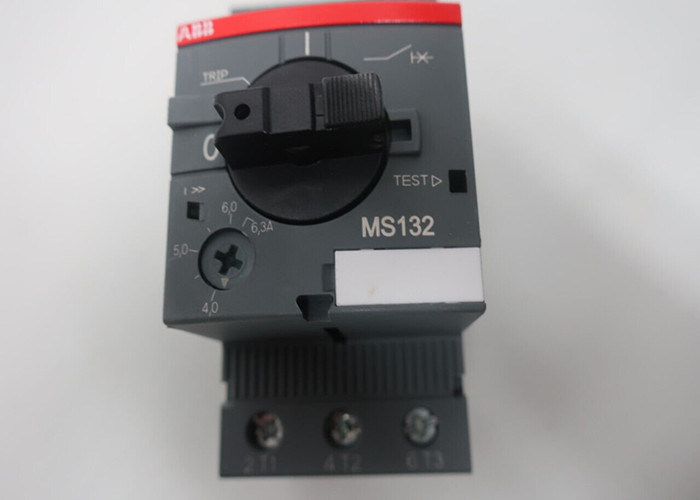

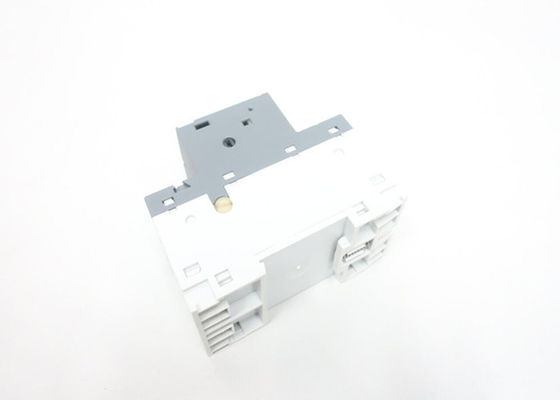

MS132-6.3 es un dispositivo compacto de 45 mm de ancho con una corriente de funcionamiento nominal



Información general

Tipo de producto extendido:
MS132-6.3
ID del Producto:
1SAM350000R1009
EAN:
4013614400094
Descripción del catálogo:
MS132-6.3 Arrancador de motor manual 4,0... 6,3 A
Descripción larga:
El arrancador de motor manual MS132-6.3 (también conocido como disyuntor de protección de motor o protector de motor manual) es un dispositivo compacto de 45 mm de ancho con una corriente operativa nominal de Ie = 6,3 A. Este dispositivo se utiliza para encender y apagar motores manualmente y protegerlos de manera confiable y sin la necesidad de un fusible contra cortocircuitos, sobrecargas y fallas de fase. El arrancador de motor manual ofrece una capacidad de corte de cortocircuito de servicio nominal Ics = 100 kA a 400 V CA y clase de disparo 10. Otras características son la función de desconexión incorporada, compensación de temperatura, mecanismo de disparo libre y una manija giratoria con una indicación clara de la posición del interruptor. El arrancador de motor manual es adecuado para aplicaciones trifásicas y monofásicas. La manija se puede bloquear para proteger contra cambios no autorizados. Los contactos auxiliares, contactos de señalización, disparadores de mínima tensión, disparadores en derivación, barras colectoras trifásicas, bloques de entrada de energía y espaciadores de terminales están disponibles como accesorios.





El arrancador de motor manual MS132-6.3 es un dispositivo versátil diseñado principalmente para proteger motores de diversas fallas eléctricas y, al mismo tiempo, permitir el control manual de su funcionamiento. Estas son las características y especificaciones clave del MS132-6.3:

1. Tipo de dispositivo: Arrancador de motor manual (también conocido como disyuntor de protección del motor).

2. Ancho: Tamaño compacto con un ancho de 45 mm, lo que lo hace eficiente en términos de espacio.

3. Corriente operativa nominal (Ie): 6,3 A. Esto indica la corriente continua máxima que el dispositivo puede soportar en condiciones normales de funcionamiento.

4. Capacidad de interrupción de cortocircuito (Ics): 100 kA a 400 V CA. Esto especifica la corriente de falla máxima que el dispositivo puede interrumpir de manera segura sin sufrir daños.

5. Clase de disparo: Clase 10. Se refiere a las características de disparo del dispositivo en condiciones de sobrecarga.

6. Funciones de protección:

   • Protección contra cortocircuitos: protege contra fallas de cortocircuito.
   • Protección contra sobrecarga: protege contra condiciones de sobrecorriente sostenidas.
   • Protección contra falla de fase: protege contra escenarios de falla de fase.

7. Funciones integradas:

   • Función de desconexión: proporciona un medio para desconectar el motor manualmente.
   • Compensación de temperatura: garantiza un funcionamiento confiable en un rango de temperaturas.
   • Mecanismo de disparo libre: evita que el dispositivo se mantenga manualmente en la posición "encendido" durante una condición de falla.
   • Mango bloqueable: asegura el mango para evitar una operación no autorizada.

8. Operación: Adecuado para aplicaciones trifásicas y monofásicas, ofreciendo flexibilidad en el control del motor.

9. Accesorios disponibles:

   • Contactos auxiliares: Para fines de control o señalización adicionales.
   • Contactos de señalización: Para indicar el estado del arrancador del motor.
   • Liberadores de subtensión: para desconectar automáticamente el motor durante caídas de tensión.
   • Disparos de derivación: para capacidad de disparo remoto.
   • Barras colectoras trifásicas, bloques de alimentación de energía, espaciadores de terminales: para una instalación y conectividad más sencillas.

10. Mango: Cuenta con un mango giratorio con clara indicación de la posición del interruptor, lo que facilita la operación y la visibilidad del estado.



Realizar pedidos

Cantidad mínima de pedido:
1 pieza
Número de arancel aduanero:
85362010

Descargas populares

Hoja de datos, información técnica:
2CDC131021D0202
Instrucciones y manuales:
2CDC131022M6802
Instrucciones y manuales (Parte 2):
2CDC131060M0202
Instrucciones de funcionamiento:
2CDC131063M6801
Curva característica tiempo-corriente:
1SAM300505F0009
Característica I²t:
1SAM300507F0001
1SAM300507F0003
Característica de corriente de corte:
1SAM300508F0001
1SAM300508F0003
Dibujo dimensional CAD:
2CDC001079B0201
Diagrama de dimensiones:
1SAM300402F0001





Dimensiones

Ancho neto del producto:
45 milímetros
Altura neta del producto:
90 milímetros
Profundidad/Longitud neta del producto:
86,75 milímetros
Peso neto del producto:
0,265 kilos





Técnico

Capacidad nominal de interrupción de cortocircuito (Ics):
(230 V CA) 100 kA
(250 V CC) 3 polos en serie 10 kA
(400 V CA) 100 kA
(440 V CA) 30 kA
(500 V CA) 20 kA
(690 V CA) 3 kA
Capacidad nominal máxima de ruptura en cortocircuito (Icu):
(230 V CA) 100 kA
(400 V CA) 100 kA
(440 V CA) 30 kA
(500 V CA) 20 kA
(690 V CA) 3 kA
Ajuste de corriente de cortocircuito instantánea nominal (Ii):
78,8 A
Rango de ajuste:
4,0 ... 6,3 A
Potencia operativa nominal AC-3 (Pe):
(400 V) Trifásica 2,2 kW
Potencia operativa nominal AC-3e (Pe):
(400 V) Trifásica 2,2 kW
Voltaje operativo nominal:
Circuito principal 690 V CA
Circuito principal 250 V CC
Corriente nominal de funcionamiento (Ie):
6.3 A
Corriente nominal de funcionamiento AC-3 (Ie):
6.3 A
Corriente nominal de funcionamiento AC-3e (Ie):
6.3 A
Corriente nominal de funcionamiento DC-5 (Ie):
6.3 A
Frecuencia nominal (f):
Circuito principal 50 Hz
Circuito principal 60 Hz
Frecuencia de funcionamiento (fsw):
0 ... 400 Hz
Tensión soportada al impulso nominal (Uimp):
Circuito principal 6 kV
Tensión de aislamiento nominal (Ui):
690 voltios
Pérdida de potencia:
en condiciones de funcionamiento nominales por polo 0,7 ... 1,8 W
Número de polos:
3
Corriente térmica convencional al aire libre (Ith):
Circuito principal 6,3 A
Grado de protección:
Vivienda IP20
Terminales del circuito principal IP10
Grado de contaminación:
3
Durabilidad eléctrica:
50000 ciclos
Durabilidad mecánica:
100000 ciclos
Tipo de terminal:
Terminales de tornillo
Capacidad de conexión del circuito principal:
Flexible con casquillo 1/2x 0,75...2,5 mm²
Flexible con casquillo aislado 1/2x 0,75...2,5 mm²
Flexible 1/2x 0,75...2,5 mm²
Rígido 1/2x 1...4 mm²
Par de apriete:
Circuito principal 0,8... 1,2 N·m
Longitud de pelado de cables:
Circuito principal 9 mm
Destornillador recomendado:
Pozidriv 2
Posición de montaje:
dieciséis
Montaje en carril DIN:
TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
TH35-7.5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Distancia mínima de montaje:
Placa conductora eléctrica horizontal - Hasta 400 V 0 mm
Placa conductora eléctrica horizontal - Hasta 690 V 1,5 mm
Placa conductora eléctrica vertical de 75 mm
Otro dispositivo del mismo tipo, horizontal 0 mm
Otro dispositivo del mismo tipo, vertical 150 mm
Tipo de actuador:
Mango giratorio
Indicación de posición de contacto:
ENCENDIDO / APAGADO / VIAJE
Normas:
IEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
Observaciones:
Controlador de motor combinado autoprotegido UL508 (tipo E) en combinación con bloque de alimentación S1-M3-xx

Técnico UL/CSA

Clasificación de corriente de cortocircuito (SCCR):
Controladores combinados autoprotegidos manuales (tipo E), (480Y / 277 V CA) 65 kA
Controladores combinados autoprotegidos manuales (tipo E), (600Y / 347 V CA) 18 kA
Fusibles o disyuntores homologados por UL, instalaciones grupales (480 V CA) 65 kA
Fusibles o disyuntores homologados por UL, instalaciones grupales (600 V CA) 35 kA
Cualquier fusible o disyuntor homologado por UL, desconexión del motor (480 V CA) 65 kA
Cualquier fusible o disyuntor homologado por UL, desconexión del motor (600 V CA) 18 kA
Fusibles o disyuntores homologados por UL, protección de conductores de toma en instalaciones grupales (480Y/277 V CA) 65 kA
Fusibles o disyuntores homologados por UL, protección de conductores de toma en instalaciones grupales (600 Y/347 V CA) 18 kA
Voltaje máximo de funcionamiento UL/CSA:
Circuito principal 600 V CA




Clasificación de potencia UL/CSA:
(200 V CA) Trifásica 1 Hp
(208 V CA) Trifásico 1 Hp
(220...240 V CA) Trifásica 1,5 Hp
(440...480 V CA) Trifásica 3 Hp
(550...600 V CA) Trifásica 5 Hp
Uso del motor con amperios de carga completa:
(200 V CA) Trifásica 6,3 A
(208 V CA) Trifásica 6,3 A
(220 ... 240 V CA) Trifásica 6,3 A
(440 ... 480 V CA) Trifásica 4,8 A
(550 ... 600 V CA) Trifásica 6,1 A
Amperios de rotor bloqueado:
(200 V CA) Trifásica 37,8 A
(208 V CA) Trifásica 37,8 A
(220 ... 240 V CA) Trifásica 37,8 A
(440 ... 480 V CA) Trifásica 32 A
(550 ... 600 V CA) Trifásica 36,8 A
Clasificación de uso general UL/CSA:
(600 V CA) 6,3 A
Capacidad de conexión del circuito principal UL/CSA:
Cable flexible de 1/2 x 16-12 AWG
Trenzado 1/2x 16-12 AWG
Par de apriete UL/CSA:
Circuito principal 10 ... 12 in·lb

Ambiental

Temperatura ambiente:
Alrededor del recinto 0...+40 °C
Funcionamiento -25 ... +70 °C
Funcionamiento compensado -25 ... +60 °C
Almacenamiento -50 ... +80 °C
Compensación de temperatura del aire ambiente:
Sí
Altitud máxima de funcionamiento permitida:
2000 metros
Resistencia a los golpes según IEC 60068-2-27:
Pulso de 11 ms 25 g
Resistencia a las vibraciones:
5g 3 ... 150 Hz
