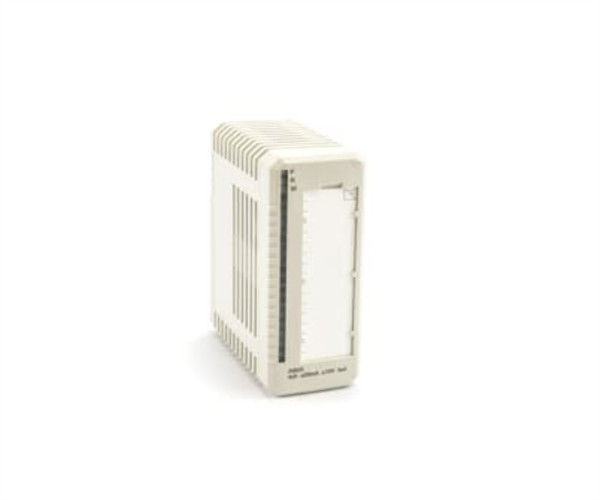

Modulo de entrada analógica de entrada y salida ABB AI825 3BSE036456R1 S800
Descripción
El módulo de entrada analógica AI825 tiene 4 entradas de corriente / voltaje bipolares aisladas galvánicamente.
El módulo tiene una entrada de corriente continua que soporta hasta 6,3 V y una entrada de corriente protegida contra sobrevoltaje que soporta hasta +30 V de corriente continua. La corriente está limitada por una resistencia PTC.
La energía para las etapas de entrada se convierte desde los 24 V del ModuleBus.
Información general
| Número del artículo |
Se aplicará el método siguiente: |
| El tipo |
Entrada analógica |
| Especificación de la señal |
-20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V |
| Número de canales |
4 |
| HART |
- No, no lo sé. |
| Empresa estatal |
- No, no lo sé. |
| Redundancia |
- No, no lo sé. |
| Alta integridad |
- No, no lo sé. |
| Seguridad intrínseca |
- No, no lo sé. |
| Mecánica |
S800 |
Datos detallados
| Resolución |
Signo de 14 bits más |
| Impedancia de entrada |
10 MΩ (tensión de entrada)
50 Ω (corriente de entrada) |
| El aislamiento |
Se trata de un sistema de circuito común, aislado individualmente, de canal a canal y de circuito a circuito. |
| Bajo/por encima del rango |
± 15 por ciento |
| Error en el sistema |
Máximo 0,1% |
| Desviación de temperatura |
El valor máximo de las emisiones de CO2 emitidas por los sistemas de radiofrecuencia de las instalaciones de radiofrecuencia de las instalaciones de radiofrecuencia de las instalaciones de radiofrecuencia de las instalaciones de radiofrecuencia de las instalaciones de radiofrecuencia de las instalaciones de radiofrecuencia de las instalaciones de radiofrecuencia de las instalaciones de radiofrecuencia de las instalaciones de radiofrecuencia de las instalaciones de radiofrecuencia de las instalaciones de radiofrecuencia de las instalaciones de radiofrecuencia de las instalaciones de radiofrecuencia de las instalaciones de radiofrecuencia de las instalaciones de radiofrecuencia de las instalaciones de radiofrecuencia de las instalaciones de radiofrecuencia. |
| Filtro de entrada (tiempo de subida 0-90%) |
115 ms (tensión de entrada), 130 ms (corriente de entrada) |
| Tiempo del ciclo de actualización |
Sección 2 |
| Duración máxima del cable de campo |
600 metros (656 metros) |
| CMRR, 50 Hz, 60 Hz |
120 dB |
| NMRR, 50 Hz, 60 Hz |
> 40 dB a 50 Hz y > 55 dB a 60 Hz |
| Tensión de aislamiento nominal |
Las demás: |
| Voltado de ensayo dieléctrico |
Se aplicará el método de ensayo de la norma de la norma de la norma de la norma de la norma de la norma. |
| Disipación de energía |
Tipo 2,5 W, máximo 3,2 W |
| Consumo de corriente +5 V Modulebus |
Tipo 70 mA, máximo 100 mA |
| Consumo de corriente +24 V Modulebus |
Tipo 90 mA, máximo 110 mA |
Compatibilidad
| Uso con MTU |
El número de vehículos de transporte de mercancías |
| Código de clave |
- ¿ Qué?
|
Las dimensiones
| Ancho |
45 mm (1,77 ̊) |
| Profundidad |
102 mm (4.01 ), 111 mm (4.37 ), incluido el conector |
| Alturas |
119 mm (4,7 ̊) |
| Peso |
0.22 kg (0,49 libras) |
Características y beneficios
- 4 canales de entradas aisladas galvánicamente para +20 mA, 0...20 mA, 4...20 mA, +10 V, 0...10 V, 2...10 V
- Resolución de 14 bits más signo
- Resistencias de derivación de entrada protegidas a 30 V de corriente continua
- La entrada soporta la comunicación HART
MTU correspondientes a este producto
Preguntas frecuentes:
P: ¿Cuál es la marca del producto?
R: La marca del producto es ABB.
P: ¿Cuál es el número de modelo del producto?
R: El número de modelo del producto esEl valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero..
P: ¿Dónde se fabrica el producto?
R: El producto está fabricado en FI.
P: ¿Cuáles son las condiciones de pago disponibles?
R: Los términos de pago disponibles son T/T, Western Union y PAYONEER.
P: ¿Cuál es el plazo de entrega del producto?
R: El plazo de entrega del producto es de 3-5 días.
