Name: ABB AI843 Entrada analógica, redundante o única 1 × 8 Ch, ABB S800 I/O
Brand: Wisdomlong Technology CO.，LTD
SKU: AI843 3BSE028925R1
Price: 1.00 USD
Availability: InStock

Inicio Productos Módulo de fuente de alimentación redundante

ABB AI843 Entrada analógica, redundante o única 1 × 8 Ch, ABB S800 I/O

Datos del producto:

Lugar de origen:	FI
Nombre de la marca:	ABB
Certificación:	Does not supply
Número de modelo:	AI843 3BSE028925R1

Pago y Envío Términos:

Cantidad de orden mínima:	1
Precio:	Negociable

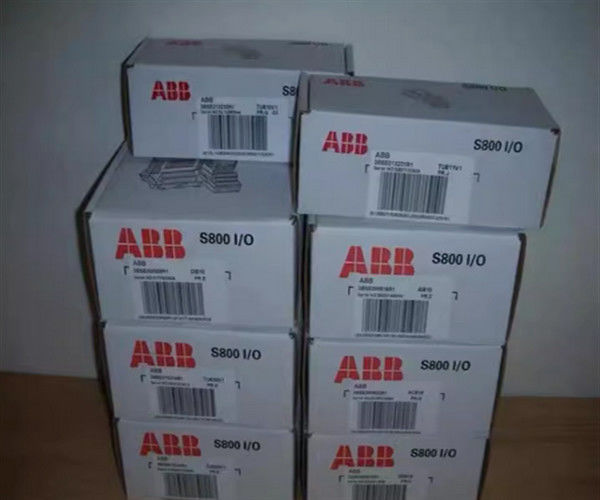

Detalles de empaquetado:	en caja
Tiempo de entrega:	3-5 días
Condiciones de pago:	T/T, Western Union, PAYONEER
Capacidad de la fuente:	10

Contacto

Descripción detallada del producto

Marca del producto:	ABB	Tipo de canal:	El DI
Peso:	0.3 kg	El aislamiento:	Canales aislados galvánicamente
Tipo de producto:	El módulo I-O_	Identificador del producto:	AI843 3BSE028925R1
Situación de RoHS:	En cumplimiento de la Directiva 2011/65/UE de la UE	Número de la parte:	AI843 3BSE028925R1

ABB AI843 Entrada analógica, redundante o única 1 × 8 Ch, ABB S800 I/O

Descripción

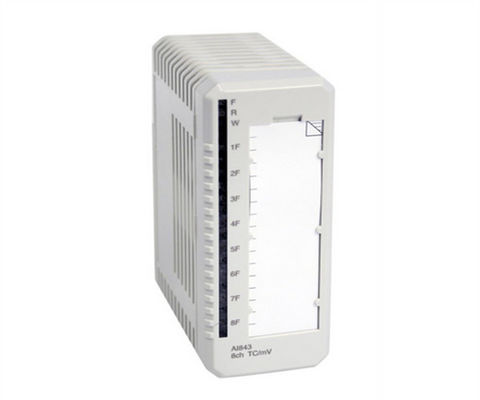

El módulo de entrada de termopares/mV AI843 proporciona 8 canales de entrada diferenciales para mediciones de termopares/mV. Los rangos de medición configurables por canal son: -30 mV a +75 mV lineal o TC Tipo B,C, E, J, K, L, N, R, S, T y U. Se utiliza un canal Pt100 separado para las mediciones de temperatura de Cold Junction (ambiente), sirviendo así como canal CJ para Ch. 1...8.

La temperatura de unión puede medirse localmente en los terminales de tornillo de la MTU o en una unidad de conexión alejada del dispositivo.una temperatura de unión fija para el módulo puede ser establecida por el usuario (como parámetro) o una temperatura de unión establecida por la aplicación.

Información general

Número del artículo	Se aplicarán las siguientes medidas:
El tipo	Entrada analógica
Especificación de la señal	-30..75 mV lineal, tipo TC B, C, E, J, K, L, N, R, S, T y U
Número de canales	8
Tipo de señal	Véase el cuadro
HART	- No, no lo sé.
Empresa estatal	- No, no lo sé.
Redundancia	- ¿ Qué?
Alta integridad	- No, no lo sé.
Seguridad intrínseca	- No, no lo sé.
Mecánica	S800

Datos detallados

Resolución	16 bits
Impedancia de entrada	> 1 MΩ
El aislamiento	En grupo aislados del suelo
Error en el sistema	Máximo 0,1%
Desviación de temperatura	Tipo 10 ppm/°C, máximo 25 ppm/°C
Filtro de entrada (tiempo de subida 0-90%)	1.1 kHz
Tiempo del ciclo de actualización	320 + 80 * (número de canales activos) ms a 50 Hz 267 + 67 * (número de canales activos) a 60 Hz
Duración máxima del cable de campo	600 metros (656 yardas) o hasta 500 Ω
CMRR, 50 Hz, 60 Hz	100 dB
NMRR, 50 Hz, 60 Hz	> 40 dB
Tensión de aislamiento nominal	50 V
Voltado de ensayo dieléctrico	500 V de corriente alterna
Disipación de energía	1.5 W
Consumo de corriente +5 V Modulebus	60 mA
Consumo de corriente +24 V Modulebus	50 mA
Consumo de corriente +24 V externo	0

Diagnóstico

LEDs delanteros	F (ault), R (un), W (lectura)
Supervisión	Error del módulo: canales de referencia fuera de los límites, suministro de energía bajo Error del canal: circuito abierto. Error del canal CJ (capítulo 8): fuera del rango <-40 °C (-40 °F) y > 100 °C (212 °F) canal de unión) Error del canal lineal: ninguno
Indicación del estado de la supervisión	Error del módulo, advertencia del módulo, error del canal

Las dimensiones

Ancho	45 mm (1,77 ̊)
Profundidad	102 mm (4.01 ), 111 mm (4.37 ), incluido el conector
Alturas	119 mm (4,7 ̊)
Peso	0.157 kg (0,35 libras)

Características y beneficios

8 canales de entrada diferenciales para el termopar/mV
Operación única o redundante
Se utiliza un canal separado como canal CJ (4-wire Pt100 RTD)
Variedad de termopares con las siguientes características: B, C, E, J, K, L, N, R, S, T y U
Resolución de 16 bits (convertidor A/D)
Las entradas se monitorean para la ruptura de alambre de circuito abierto

Preguntas frecuentes:

P: ¿Cuál es la marca del producto?
R: La marca del producto es ABB.
P: ¿Cuál es el número de modelo del producto?
R: El número de modelo del producto esEl valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero..
P: ¿Dónde se fabrica el producto?
R: El producto está fabricado en FI.
P: ¿Cuáles son las condiciones de pago disponibles?
R: Los términos de pago disponibles son T/T, Western Union y PAYONEER.
P: ¿Cuál es el plazo de entrega del producto?
R: El plazo de entrega del producto es de 3-5 días.
