3BSE008546R1 ABB AO820 Módulo de alimentación con salida analógica redundante

Datos del producto:

Lugar de origen:	FI
Nombre de la marca:	ABB
Certificación:	Does not supply
Número de modelo:	AO820 3BSE008546R1

Pago y Envío Términos:

Cantidad de orden mínima:	1
Precio:	Negociable
Detalles de empaquetado:	en caja
Tiempo de entrega:	3-5 días
Condiciones de pago:	T/T, Western Union, PAYONEER
Capacidad de la fuente:	10

Contacto

Descripción detallada del producto

Marca del producto:	ABB	Tipo de canal:	El DI
Peso:	0.3 kg	El aislamiento:	Canales aislados galvánicamente
Tipo de producto:	El módulo I-O_	Identificador del producto:	AO820 3BSE008546R1
Situación de RoHS:	En cumplimiento de la Directiva 2011/65/UE de la UE	Número de la parte:	AO820 3BSE008546R1

3BSE008546R1 ABB AO820 Módulo de alimentación con salida analógica redundante

Descripción

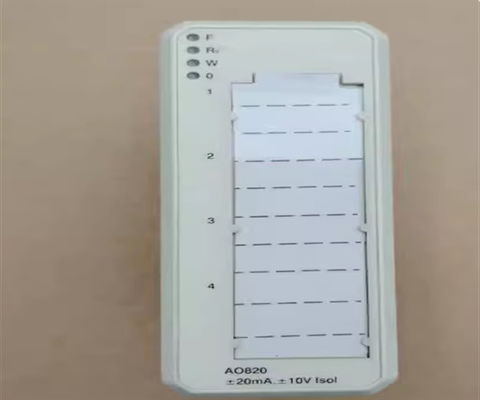

El módulo de salida analógica AO820 tiene 4 canales de salida analógica bipolar.Hay conjuntos separados de terminales para las salidas de voltaje y corrienteLas únicas diferencias entre la configuración del canal de corriente o voltaje están en la configuración del software.

Para supervisar la comunicación con los convertidores A/D, se leen y verifican los datos de salida.La entrada de supervisión de la tensión del proceso da señales de error del canal si la tensión desapareceLa señal de error se puede leer a través del ModuleBus.

Información general

Número del artículo	Se aplicará el procedimiento siguiente:
El tipo	Salida analógica
Especificación de la señal	-20 mA... +20 mA, 0... 20 mA, 4... 20 mA, -10 V... +10 V, 0... 10 V, 2... 10 V
Número de canales	4
HART	- No, no lo sé.
Empresa estatal	- No, no lo sé.
Redundancia	- No, no lo sé.
Alta integridad	- No, no lo sé.
Seguridad intrínseca	- No, no lo sé.
Mecánica	S800

Datos detallados

Resolución	12 bits, incluido el signo
El aislamiento	Aislados individualmente - canal a canal y canal a circuito común
Bajo/por encima del rango	±15%
Carga de salida	≤ 550 Ω ≥ 5 kΩ (tensión de salida)
Error en el sistema	El valor máximo es de 0,1% (tensión); el tipo es de 0,1% a 250 ohmios, el máximo es de 0,15% (corriente)
Desviación de temperatura	Máximo 90 ppm/°C
Es hora de levantarse	< 0,7 ms
Tiempo del ciclo de actualización	≤ 1,5 ms
Limitación de corriente	Entrada limitada de corriente a prueba de cortocircuito
Duración máxima del cable de campo	600 metros (656 metros)
Tensión de aislamiento nominal	50 V
Voltado de ensayo dieléctrico	500 V de corriente alterna
Disipación de energía	Tipo 6 W
Consumo de corriente +5 V Modulebus	Máximo 100 mA
Consumo de corriente +24 V Modulebus	Máximo 260 mA

Diagnóstico

LEDs delanteros	F (ault), R (un), W (learning), O (SP)
Supervisión	Error del módulo: baja potencia de salida. Error del canal: circuito abierto (para corriente > 1 mA)
Indicación del estado de la supervisión	Error del módulo, advertencia del módulo, error del canal

Medio ambiente y certificación

Marcado CE	- ¿ Qué?
Seguridad eléctrica	En el caso de los productos de la categoría II, el valor de los productos de la categoría III será igual o superior al valor de los productos de la categoría III.
Ubicación peligrosa	El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción.
Certificación de las empresas marinas	Las condiciones de los certificados de conformidad con el presente Reglamento serán las siguientes:
Temperatura, funcionamiento	0 a +55 °C (+32 a +131 °F), se expiden las homologaciones para una temperatura de +5 a +55 °C
Temperatura y almacenamiento	-40 a +70 °C (-40 a +158 °F)
Grado de contaminación	Grado 2, CEI 60664-1
Protección contra la corrosión	- ¿Qué es eso?04: G3
Humedad relativa	5 a 95%, sin condensar
Temperatura ambiente máxima	55 °C (131 °F), para el montaje vertical en un MTU compacto de 40 °C (104 °F)
Clase de protección	IP20 de acuerdo con la CEI 60529
Condiciones de funcionamiento mecánico	Se aplicará la norma ISO/IEC 61131-2.
CEM	La norma EN 61000-6-4 y la norma EN 61000-6-2
Categorías de sobrevolución	Se aplicará la norma ISO/IEC 60664-1 y la norma EN 50178.
Clase de equipos	Clase I de acuerdo con la norma IEC 61140; (protección de la tierra)
Cumplimiento de la Directiva RoHS	Se aplicarán las disposiciones del artículo 5 del Reglamento (UE) n.o 1308/2013.
Cumplimiento de los RAEE	El presente Reglamento entrará en vigor el día siguiente al de su publicación en el Diario Oficial de la UE.

Las dimensiones

Ancho	45 mm (1,77 ̊)
Profundidad	102 mm (4.01 ), 111 mm (4.37 ), incluido el conector
Alturas	119 mm (4,7 ̊)
Peso	0.18 kg (0,4 libras)

Características y beneficios

4 canales de salida de -20 mA...+20 mA, 0...20 mA, 4...20 mA o -10 V...+10 V, 0...10 V, 2...10 V
Canales aislados galvánicamente individualmente
OSP establece las salidas al estado predeterminado al detectar errores".

Preguntas frecuentes:

P: ¿Cuál es la marca del producto?
R: La marca del producto es ABB.
P: ¿Cuál es el número de modelo del producto?
R: El número de modelo del producto esSe aplicarán las disposiciones siguientes:.
P: ¿Dónde se fabrica el producto?
R: El producto está fabricado en FI.
P: ¿Cuáles son las condiciones de pago disponibles?
R: Los términos de pago disponibles son T/T, Western Union y PAYONEER.
P: ¿Cuál es el plazo de entrega del producto?
R: El plazo de entrega del producto es de 3-5 días.
