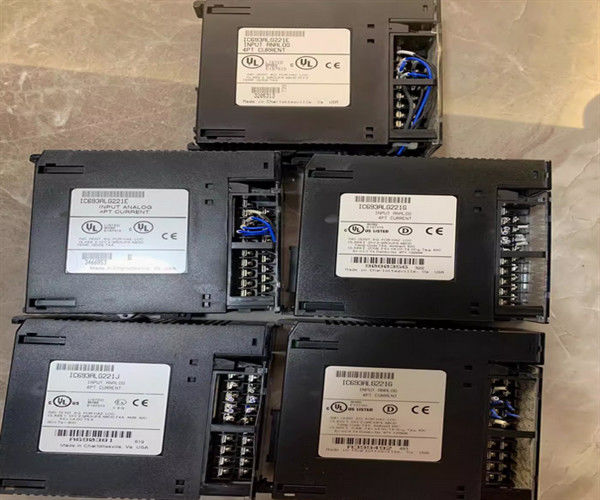

IC693ALG221 GE Fanuc Entrada analógica, corriente, 4 canales

Descripción del producto de IC693ALG221

IC693ALG221 es un módulo de entrada de corriente analógica con cuatro canales de entrada para el controlador lógico programable de la serie 90-30.Cada uno de los canales de este controlador puede convertir una señal de entrada analógica en una señal digital según sea necesario para la aplicaciónDos rangos de entrada están disponibles con un valor predeterminado de 4 a 20 mA con datos de usuario escalados, por lo que 4 mA corresponde a un recuento de cero y 20 mA a 32000.Si se añade un saltador a la placa terminal de E/S, el rango de entrada se ajusta a 0 a 20 mA con una escala de datos de usuario a escala correspondiente a un recuento de 32000 con cada recuento de 800 igual a 0,5 mA. Este módulo está equipado con dos saltadores de rango:uno para los canales 1-2 y otro para los canales 3-4.

El módulo de entrada IC693ALG221 permite una velocidad de conversión de medio milisegundo para cada uno de los canales con una velocidad de actualización de dos milisegundos para cualquiera de los canales proporcionados.La velocidad de resolución en una señal convertida es de 12 bits sobre cualquiera de los rangos elegidos. El porcentaje de registros de datos de usuario de IA en formato de complemento de 16 bits 2 s. Si la fuente actual se invierte en la entrada, el módulo emitirá una palabra de datos que es paralela al extremo inferior del rango.

La protección de entrada para el IC693ALG221 es suficiente para trabajar con un rendimiento reducido con hasta 200 V en configuraciones de modo común.Todas las conexiones de campo requieren un buen grado torcidoUn indicador LED supervisa el funcionamiento de la fuente de alimentación.La fuente de alimentación principal específica del IC693ALG221 es +24 VDC suministrada a través de un inversor para el módulo. IC693ALG221 utiliza la energía de la salida +5 VDC para conducir el circuito de aislamiento.

El IC693ALG221 es un módulo de entrada analógico que forma parte del sistema de control lógico programable (PLC) de la serie 90-30.Este módulo cuenta con cuatro (4) canales de entrada, recibiendo señales de entrada de 0-20 mA y 4-20 mA de dispositivos e instrumentos de campo.Este módulo está equipado con un convertidor analógico a digital interno (ADC) que permite al PLC procesar y condicionar aún más la señal para su uso en el programa del usuario.

El IC693ALG221 tiene una resolución de entrada de 12 bits con cada rango de entrada con una resolución de 4 μA (1 LSB = 4 μA) para la señal de entrada de 4-20 mA y 5 μA (1 LSB = 5 μA) para la señal de entrada de 0-20 mA.Tiene una precisión absoluta de 00,1% de escala completa + 0,1% de lectura con voltaje de modo común de 200 V. Además, este módulo tiene una linealidad de < 1 bit menos significativo y una respuesta del filtro de entrada de 325 Hz.

Especificaciones técnicas de IC693ALG221
