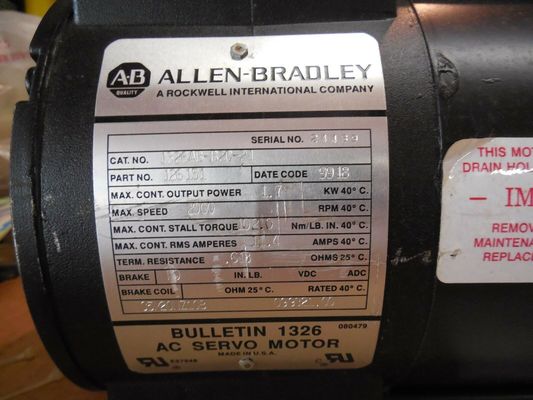

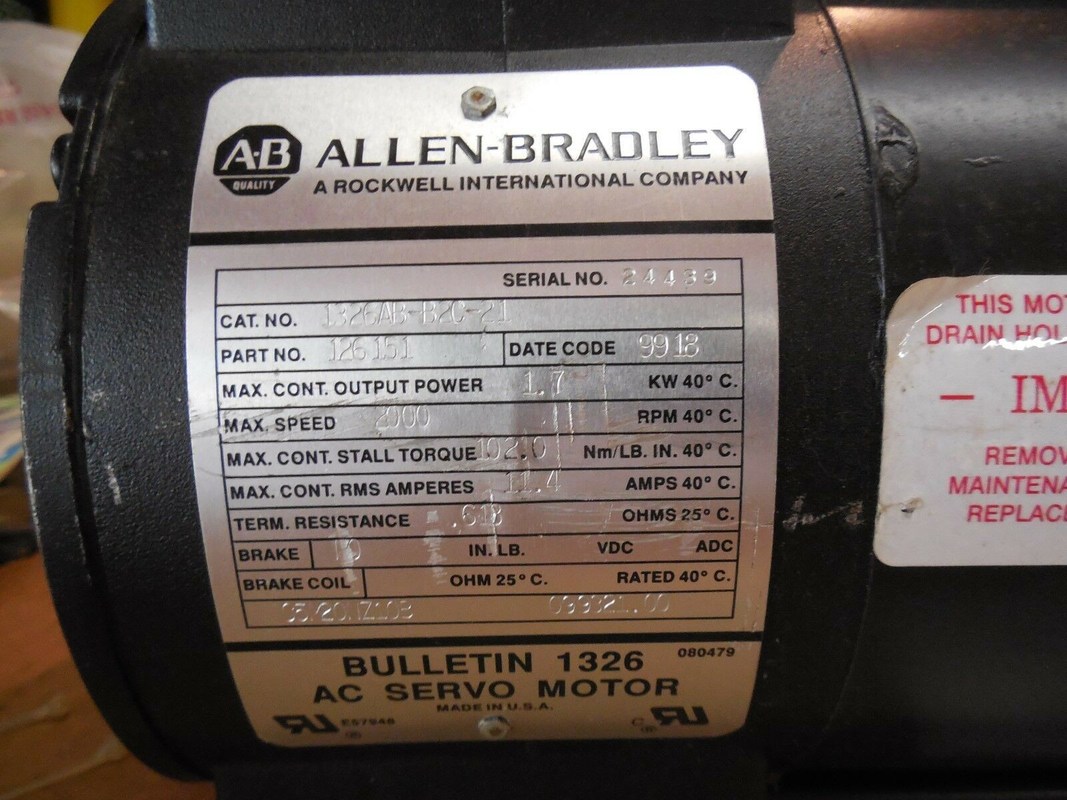

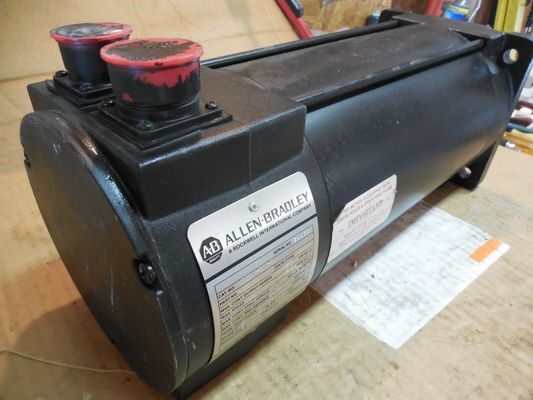

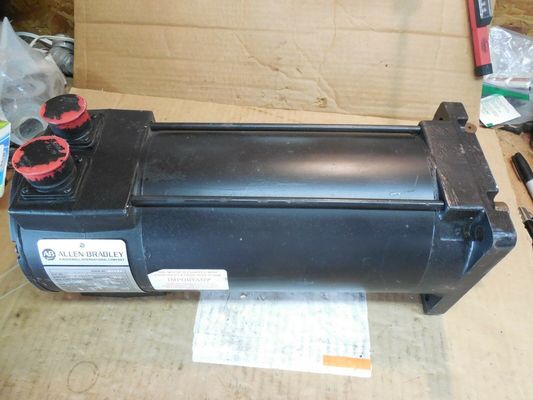

Servomotores de la serie AB 1326AB-B2C-21 Torque Plus para el servomotor CA 1391-DES

Descripción del producto:1326AB-B2C-21

Los servomotores de la serie 1326AB Torque Plus son una adición a la popular línea de servomotores 1326AB.Los motores Torque Plus cuentan con una carcasa especialmente diseñada para proporcionar una longitud reducida y un par nominal mayor de 2Estos de alto rendimiento, de tres fases, sin cepillos, AC,los servomotores síncronos están diseñados por Allen-Bradley para cumplir con los estrictos requisitos de los sistemas de movimiento de alto rendimientoEsta serie de servomotores CA está destinada a ser utilizada con el Allen-Bradley 1391 Digital (1391 ∆DES) AC Servo Drive (230 V de entrada CA).La curva típica de velocidad y par muestra la envolvente operativa de las diferentes combinaciones de accionamiento 1326AB Torque Plus/1391DES.

Características:1326AB-B2C-21

• Magnetos permanentes de perfil de flujo especial diseñados por Allen-Bradley que proporcionan una mayor respuesta de servo.
• Un campo de estator de tres fases, enrollado sinusoidalmente para la transferencia directa de calor a la temperatura ambiente y un funcionamiento sin problemas a bajas velocidades.
• Un resolver sin escobillas proporciona información de retroalimentación de posición, conmutación y velocidad. Esto también proporciona durabilidad en ambientes hostiles como la electrónica de a bordo en el motor.1391 Una salida de codificador Quad B (opcional) (ajustable de 512 a 2048 ppr) se genera mediante retroalimentación del resolver.
• el par de salida nominal continuo al 100% en el punto de parada (cero rpm).
• Una balanza de precisión de 0,0127 mm (0.0005 pulgadas) desplazamiento total de pico a pico.
• Un sistema de aislamiento de la lista UL (archivo #E57948).
• Capacidad para montarse verticalmente en cualquier ángulo con el eje hacia arriba o hacia abajo.
• Construcción TENV. La carcasa de aluminio tiene aletas que proporcionan una mayor transferencia de calor.
• Protección de la carcasa IEC 529 IP65 (cuando se utiliza con la opción de sellado del eje) para soportar ambientes hostiles.1326AB Los servomotores Torque Plus pierden la calificación IP65 cuando se utiliza un paquete de codificador montado externamente.
• Un interruptor térmico normalmente cerrado en el enrollamiento del motor (115V AC a 1A, 24V DC a 1A) que proporciona una indicación de sobrecarga térmica.
• Paquetes de cables de alimentación y retroalimentación sellados por el medio ambiente. Los cables de alimentación y retroalimentación de resolución se pueden ordenar en bandeja o estilo de vía de cable para longitudes de hasta 300 pies.
• Conectores de especificaciones MIL.
• CEI/IEC 72 ̊1: 1991 montura de brida métrica (-21) con ejes métricos.
• Agujero roscado en la cara del eje para fijar los acoplamientos

Parámetros técnicos:1326AB-B2C-21

• Frenos integrados de suspensión de resorte con bobinas de 90 V CC (A4, A5, A7) o 24 V CC (K4, K5, K7).

• Un kit de sellado de aceite del eje, (1326AB-MOD-SSV-xx) para instalar un sellado de aceite del eje Viton en un motor en el campo.el motor está a prueba de polvoImportante: los servomotores 1326AB pierden la calificación IP65 cuando se utiliza un paquete de codificador montado externamente.

• Kit de caja de unión (1326AB-MOD-RJxx) disponible con conectores montados axialmente.La versión del conector permite que los conectores del motor se saquen axialmente al motor (en lugar de radialmente) sin cableado adicional.

• Kit de montaje de retroalimentación secundaria (1326AB-MOD-Mxx) para la instalación de campo de un codificador Allen-Bradley (845H).una retroalimentación del codificador de hasta 2048 ppr es proporcionada por la unidadEsto elimina la necesidad de un dispositivo de retroalimentación secundario. Importante: los servomotores 1326AB Torque Plus pierden la calificación IP65 cuando se utiliza un paquete de codificador montado externamente.

• Los cables para alimentación (1326-CPx...), conmutación (1326-CFx...), y codificadores (1326-CEx...) están disponibles en longitudes de hasta 100 pies (30 m) para aplicaciones estándar y de alta flexibilidad.) y de comunicación (1326ES CFx)... cables entre 100 pies (30 m) y 300 pies (90 m) están disponibles cuando se utiliza una unidad 1391 ′′DES solamente.

Aplicaciones: 1326AB-B2C-21

Tc Torque nominal del motor con devanados a temperatura nominal y a una temperatura ambiente de 40 °C.

Tp El par máximo que puede ser producido por la combinación motor/motor con ambos a temperatura nominal.Se admitirán pares máximos superiores cuando el par RMS sea igual o inferior al par nominal (Tc)..

Velocidad nominal: Velocidad de funcionamiento de la combinación de accionamiento y motor a la que se puede desarrollar un mínimo del 70% del par nominal continuo (Tc).

Área de funcionamiento nominal: límite de la curva de velocidad y par en la que la combinación de motor y controlador puede funcionar con servo sin exceder la RMS nominal de cualquiera de las dos partes.

Área de funcionamiento intermitente: límite de la curva de velocidad-torque en la que el motor y el controlador pueden funcionar en modo de aceleración-desaceleración sin exceder el máximo nominal de ninguno de los dos.siempre que no se supere el límite de par continuo RMS del ciclo de trabajo.

Corriente continua ️ Corriente nominal de un motor con bobinados a una temperatura nominal y a una temperatura ambiente de 40 °C. El controlador está funcionando a una temperatura ambiente nominal de 60 °C.

Corriente máxima Cantidad de corriente que puede aplicarse al motor sin causar daños al motor

Constante de tiempo ️ Tiempo necesario para que el motor alcance el 63% de su corriente nominal.

Temperatura ambiente máxima

Clase de aislamiento Designación de los límites de temperatura de funcionamiento para los materiales aislantes de los motores.

Constante de tiempo térmico tiempo necesario para que los devanados del motor alcancen el 63% del aumento continuo de la temperatura con pérdida constante de vatios.Constante de par Cantidad de par desarrollada para un ampere de corriente del motor a la temperatura del motor indicada.

Válvula de tensión constante Válvula de tensión generada a una velocidad especificada cuando el rotor se mueve mecánicamente en el campo magnético.

Inductancia ️ Inductancia de enrollamiento medida por una entrada de paso de tensión de impedancia cero aplicada al rotor bloqueado.Peso del motor Peso del motor completo (incluido el freno), en su caso) menos el peso de las opciones.

Equilibrio: compensación de la distribución del peso del rotor para reducir la resonancia vibratoria.

Personalización: 1326AB-B2C-21

• Siga siempre las instrucciones de instalación del fabricante del cableador.

• El cableado debe prepararse para su instalación en el soporte del cable de tal manera que no haya torsiones, curvas o torceduras en el cable.

• Es importante colocar el cableado al menos 24 horas antes de la instalación para aliviar las tensiones resultantes del transporte o el almacenamiento.

• Cuando se coloque el cable en el soporte de cable, el soporte debe estar colocado plano con la dirección de flexión hacia arriba.Los cables deben colocarse en el soporte del cable y no entre otros cables ni alrededor de ellos..

• Permitir al menos un 10% de espacio libre entre los cables y permitir que los cables puedan moverse libremente.

• Los cables deben poder moverse libremente dentro del soporte. No fije los cables al soporte ni entre sí.Reciclar el soporte varias veces antes de sujetar.

• Coloque los cables más pesados hacia los bordes de la vía, sujetando los más ligeros en el centro.

• No tire de los cables contra las curvas internas y externas de la vía.
