Descripción del 1747-L531

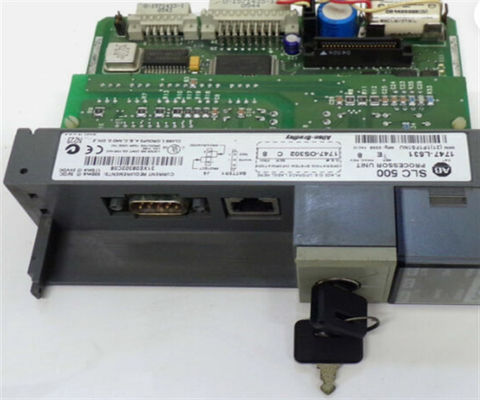

El Allen-Bradley 1747-L531 es un módulo de tipo procesador SLC 5/03 que pertenece a la serie SLC 500 Modular Hardware Style.sistemas simples independientes a grandesDiseñado para realizar un rendimiento, puede admitir 60 módulos de E/S diferentes, incluyendo I/O analógicos, digitales e inteligentes, y puede, además, controlar hasta 4,096 puntos de salida e entradaSe suministra con el procesador modular SLC 500, un chasis compatible, fuentes de alimentación e instrucciones de instalación para todas las piezas incluidas.y UL que se encuentran en las normas de seguridad canadienses y estadounidenses,

El procesador modular 1747-L531 viene con un tamaño de memoria de 8 K, 16 K o 32 K para sus programas.La unidad cuenta con una batería con respaldo de RAM que dura aproximadamente 2 añosEl indicador LED BATT alerta al usuario cuando el voltaje de la batería sustituible ha caído por debajo del nivel límite.Se dispone de un mínimo de treinta (30) minutos de energía cuando la batería está desconectada.Si se instala una nueva batería para reemplazar la antigua dentro de media hora (30 minutos), se pueden conservar todos los datos almacenados en la RAM.El procesador 1747-L531 recibe e inicia protocolos de comunicación incluyendo DH-485 de igual a igual, ControlNet, Ethernet, Data Highway Plus (DH +), DeviceNet, Modbus RTU Master, así como maestro o esclavo full-duplex o semi-duplex DF1, ASCII y DH-485 a través del puerto RS232.Su panel frontal tiene un interruptor de teclas de 3 posiciones que permite tres modos de operación: PROGRAMA, EJECTUALIZACIÓN y REMOTE Este interruptor de tecla no puede usarse en lugar de un interruptor de parada de emergencia o un relé de control maestro cableado.

Este controlador tiene una memoria integrada de 8K, que se puede ampliar con el uso de una EPROM Flash.El módulo de memoria requerido tiene el número de parte de 1747-M13 y el enchufe del adaptador de 1747-M15 que admite hasta 64K de memoria del usuario. El programa de usuario puede ser almacenado o grabado en el módulo de memoria para evitar la eliminación accidental o no deseada de programas que pueden ser causados por una programación incorrecta, sobretensiones eléctricas y ruidos.La regla general al grabar el programa de usuario en el módulo de memoria es que el tamaño del programa no debe exceder el tamaño de la memoria del procesador. No queme un programa defectuoso, especialmente un programa con un fallo mayor. Esto incluirá la condición del fallo y la causa del fallo que se quema en la EPROM.

Los programas de usuario, la configuración de hardware se implementan aquí, así como la puesta en marcha y la herramienta de resolución de problemas están disponibles, tales como la fuerza de E / S.

Este procesador también admite la función de tiempo de espera.Esto se refiere a la capacidad del procesador para continuar el escaneo de programación durante un tiempo limitado incluso si el voltaje de entrada a la fuente de alimentación del sistema cae por debajo del rango nominalCuando el tiempo de espera expira, la CPU se pone automáticamente en modo de parada. Esto evita el paro repentino que no es ideal en cualquier aplicación de control.

DO Supply no es un distribuidor autorizado de excedentes o afiliado del fabricante de este producto.El producto puede tener códigos de fecha más antiguos o ser una serie más antigua que la disponible directamente en la fábrica o en los distribuidores autorizados.Como DO Supply no es un distribuidor autorizado de este producto, la garantía del fabricante original no se aplica.DO Supply no hace ninguna declaración sobre si un producto PLC tendrá o no firmware y, si tiene firmware, si el firmware es el nivel de revisión que necesita para su aplicación.DO Supply tampoco hace ninguna declaración en cuanto a su capacidad o derecho a descargar o obtener firmware para el producto de RockwellDO Supply tampoco hace declaraciones sobre su derecho a instalar dicho firmware en el producto.DO Supply no obtendrá ni suministrará firmware en su nombreEs su obligación cumplir con los términos de cualquier acuerdo de licencia de usuario final o documento similar relacionado con la obtención o instalación de firmware.

ElLas demás:es un módulo de controlador SLC 5/03 para el hardware modular SLC 500 de Allen-Bradley. Viene con memoria de 8KB e interfaces de comunicación incorporadas como puerto RS-232 y puerto de comunicación DH485..Tiene una capacidad IO de 4096 puntos IO discretos con un tiempo de escaneo típico de 1 ms/K.
