Módulo de salida digital de 16 puntos de Allen-Bradley 1746-IV16 SLC

Descripción del 1746-IV16

El módulo de entrada Allen-Bradley SLC 500 Modelo 1746 recibe y almacena datos analógicos convertidos digitalmente en su tabla de imágenes para su recuperación por todos los procesadores SLC 500 fijos y modulares.El módulo admite conexiones desde cualquier combinación de hasta ocho sensores analógicos de voltaje o corriente.
Los controladores programables SLC 500 ofrecen un excelente valor con amplias capacidades para abordar una amplia gama de aplicaciones, incluida la manipulación de materiales, control HVAC, operaciones de montaje de alta velocidad,Control de procesos pequeños, control de movimiento simple y SCADA.



Especificaciones técnicas
Voltado de funcionamiento: 85...132 V CA
Demora de la señal, Max. : encendido = 35 ms, apagado = 45 ms
Corriente fuera de estado, máximo: 2 mA
Número de entradas: 16
Carga de corriente de fondo @ 5V: 85 mA
Aplicaciones: entradas de corriente alterna de 120 V de uso general

El Allen-Bradley 1746-IV16 es un módulo de entrada discreto de abastecimiento SLC 500. Este módulo tiene dieciséis (16) canales que acepta un voltaje de entrada nominal de 24VDC con un rango de voltaje de operación de 10-30VDC.Tiene un (1) grupo de 16 canales con corriente de retroceso de 0.085 A. Tiene una tensión máxima en estado de apagado de 5VDC con corriente de entrada nominal de 8 mA a 24VDC.

El Allen-Bradley 1746-IV16 es un módulo de entrada discreto SLC 500. Este módulo cuenta con dieciséis (16) canales de entrada de abastecimiento, idealmente utilizados para interfacer dispositivos de señalización eléctrica como interruptores,contactos auxiliares, sensores y otros dispositivos que proporcionan estados binarios de señal ON/ OFF.

El 1746-IV16 es compatible con la configuración de cableado de la fuente.algunos dispositivos de señalización eléctrica no llevan una tensión de señal de entradaEsto es cuando el 1746-IV16 se puede utilizar en el que, el propio módulo proporciona el voltaje de la señal al bucle y luego devuelve este canal de entrada del módulo cuando el estado de la señal del dispositivo cambia.

Cada canal del 1746-IV16 está diseñado para funcionar a una tensión nominal de 24VDC, sin embargo, acepta un rango de tensión de 10-30 VDC.cada uno requiere una corriente de entrada nominal de 8 mA a 24VDCLa tensión de entrada máxima en estado activo es de 5,0 VDC y la corriente de entrada máxima en estado apagado es de 1 mA. Cada canal presenta un tiempo de retraso de señal máximo de 8 ms tanto para las transiciones ON a OFF como OFF a ON.

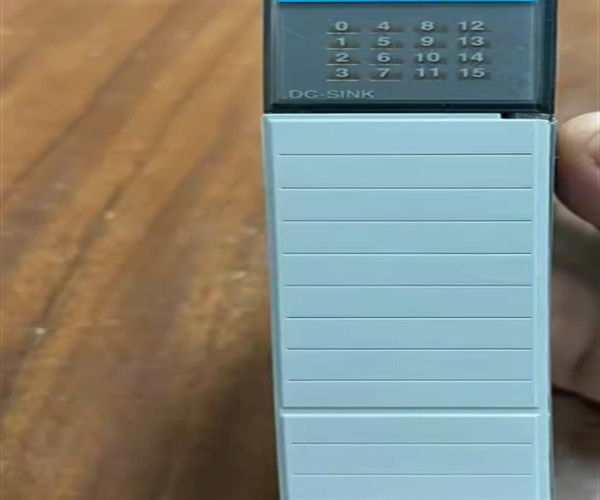

El 1746-IV16 es un módulo de una sola ranura que se instala directamente en cualquier ranura disponible del chasis 1746.Viene con 16 indicadores de estado LED, cada uno asignado para controlar el estado de los canales de entrada.También viene preinstalado con un bloque terminal extraíble que permite el cableado modular y el reemplazo simplificado del módulo en caso de mal funcionamiento del módulo.

El 1746-IV16 tiene una corriente y un voltaje máximos fuera de estado de 1 mA y 5 Volts DC. Tiene una corriente de entrada nominal de 8 mA a 24 Volts DC y una disipación de potencia máxima de 3,6 Watts.Encuentra aplicaciones en entradas de CC de uso general en un sistema SLC 500El módulo 1746-IV16 es responsable de recibir y almacenar datos analógicos convertidos digitalmente en su tabla de imágenes de datos para ser recuperados por todos los procesadores SLC 500 modulares y fijos.Soporta conexiones de hasta 8 sensores o actuadores para diversas aplicacionesEl módulo 1746-IV16 viene con bloques terminales extraíbles, eliminando la necesidad de desconectar cualquiera de los cables y haciendo que el reemplazo del módulo sea fácil.También incluye circuitos de filtro y acoplamiento óptico para la reducción del ruido de la señalLos valores de entrada del módulo 1746-IV16 pueden ser fácilmente accedidos por los procesadores SLC 500 que utilizan la programación Ladder Logic.El sistema SLC 500 utiliza una plataforma de hardware basada en el uso compartido que incluye varias combinaciones de E/S digital y analógica., ahorrando así costes y espacio.El 1746-IV16 está destinado a ser utilizado en un ambiente con un rango de temperatura de 0 a 60 grados Celsius y un rango de humedad relativa no condensante de 5 a 95%.
