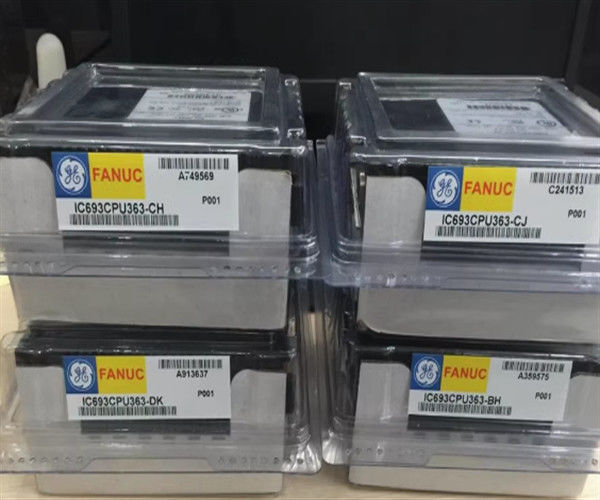

GE Fanuc CPU363 Módulo I O digital con protocolos de serie Modbus/RTU

Descripción del producto del IC693CPU363

El GE Fanuc IC693CPU363 es un módulo de los sistemas PLC de la serie 90-30 de GE Fanuc. Se conecta a una de las ranuras de la CPU en una placa base.Le da a la placa base la capacidad de conectarse a hasta siete placas de base remotas o de expansiónLa potencia requerida para su funcionamiento es de +5VDC y corriente de 890mA. Tiene una batería para respaldar un reloj y se puede anular.su temperatura puede variar de 0 a 60 grados en modo ambiente.

El módulo GE Fanuc IC693CPU363 tiene tres puertos. El primer puerto admite SNP o SNPX slave en el conector de alimentación. Los otros dos puertos admiten SNP o SNPX master y slave, y RTU slave.También es compatible con RTU maestro y CCM módulosLa conectividad también es proporcionada por un puerto LAN que admite módulos FIP, Profibus, GBC, GCM, y GCM+. También admite multidrop.

La memoria de usuario total del módulo GE Fanuc IC693CPU363 es de 240 kilobytes y la velocidad de escaneo típica de 1 kilobyte de lógica es de 0,22 milisegundos. Tiene 2048 puntos de entrada (%I) y 2048 puntos de salida (%Q).La memoria global discreta (% G) de la CPU es de 1280 bits. Las bobinas internas (%M) toman un espacio de 4096 bits y las de salida o temporarias (%T) implementan 256 bits.

La memoria de registro (%R) se puede configurar con Logicmaster o Control v2.2. Logicmaster configura la memoria del módulo GE Fanuc IC693CPU363 en incrementos de 128 palabras hasta 16.384 palabras. Control v2.2 puede hacer la misma configuración desplegando hasta 32.640 palabras.Las entradas analógicas (% AI) y las salidas (% Q) se pueden configurar exactamente como la memoria de registro utilizando los mismos programas. GE Fanuc IC693CPU363 tiene registros del sistema que consisten en 28 palabras.

El módulo de CPU GE Fanuc IC693CPU363 se fabrica como miembro de la línea de productos GE Fanuc Serie 90-30.Este módulo de CPU admite el uso del microprocesador 80386EX, que ofrece todas las funciones fundamentales y opciones de control de barrido, y también ayuda a ejecutar las funciones no booleanas.y 2048 salidas distintasEl módulo de CPU IC693CPU363 cuenta con una memoria global discreta con una clasificación de 1280 bits, mientras que las bobinas internas tienen una clasificación de 4096 bits.Este módulo tiene 128 bits que se utilizan para la referencia de diferentes estadosTiene entradas analógicas, salidas analógicas y una capacidad de memoria de registro que oscila entre 128 y 32640 palabras con la versión de control,y un rango de 128 a 16384 palabras con el LogicmasterLos registros del sistema de este módulo de CPU están asignados con 28 palabras.

El módulo de CPU GE Fanuc Serie 90-30 IC693CPU363 viene con 3 puertos serie incorporados a los que se puede acceder a través del conector de fuente de alimentación,y también admite el uso de los protocolos SNP y SNPX esclavoHay un conector femenino de tipo D de 15 pines a través del cual se puede acceder al puerto serie, y se encuentra en el lado delantero derecho del módulo de alimentación.El puerto serie se utiliza para la conexión del PC que ejecuta el software de programación de monitor portátil GE FanucEl módulo de CPU IC693CPU363 también se puede utilizar con los módulos de comunicación Profibus y Ethernet opcionales.Cumple con las normas CE y cUL.
