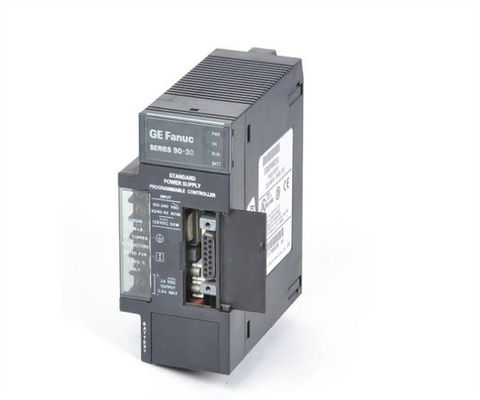

IC693PWR330 ∙ GE Fanuc ∙ Fuente de alimentación de alta capacidad 24VDC salida

Descripción del producto Los datos de las pruebas de seguridad de los equipos de ensayo se deben incluir en el formulario de evaluación.

IC693PWR330 es una fuente de alimentación de alta capacidad con una salida de 30 vatios y una entrada de 120/240 VAC/125 VDC.Hay aplicaciones que pueden necesitar una alta capacidad de corriente de +5V que puede no estar presente con la fuente estándar ((IC693PWR321)Por lo tanto, esta fuente de alimentación de alta capacidad permite que cada uno de los 30 vatios se utilice de la fuente de +5V.IC693PWR330 puede funcionar desde una fuente de voltaje de entrada dentro del rango de 85 a 264 VAC o de 100 a 300 VDCEsta fuente de alimentación ofrece una salida de +5 VDC, +24 VDC de salida de energía de relé que distribuye la energía a los circuitos en la serie 90-30 módulos de relé de salida.Un aislado +24 VDC utilizado internamente por algunos módulos puede utilizarse para ofrecer energía externa para 24 módulos de entrada VDC. IC693PWR330 tiene conexiones de cableado de campo para las fuentes de alimentación de entrada AC/DC. Estas dos fuentes de alimentación consisten en 6 terminales utilizados para el enlace del usuario. Estos enlaces incluyen; Fuente de alimentación de CA,Fuente de alimentación 20 VACSe conectan al sistema a través de los 3 terminales superiores situados en la parte delantera de la fuente de alimentación.Su sensibilidad a una fuente de alimentación de entrada AC/DC es normalmente baja.

El IC693PWR330 contiene dispositivos de protección contra la sobre tensión de entrada que tienen una conexión interna en el pin 4 que se encuentra en la tira terminal del usuario.Este pin está conectado al pin 3 con el jumper de correa ofrecido que está bien configurado en la empresaEl saltador de correa se puede quitar para hacer que el carácter no funcione en caso de que no se necesite protección contra la sobrevoltaje de ambos pines 3 y 4.También requiere protección contra sobrecorrientes que ofrece la salida lógica de 5 V que está limitada electrónicamente a 3 V..5 amperios (7 amperios para fuentes de alimentación de alta capacidad) Siempre que haya una carga excesiva, se detecta en el interior, lo que puede conducir al apagón de la energía.Un fusible interno en la entrada actúa como una reserva de energía en caso de tales ocurrenciasTambién protege la fuente de alimentación de fallas internas.

Los módulos de alimentación de alta capacidad de la serie 90-30 de GE Fanuc IC693PWR simplemente se conectan al igual que los módulos de E / S y funcionarán con cualquier CPU de la serie 90-30. Each version provides auto-ranging so there is no need to set jumpers for different incoming power levels and they are current limiting so a direct short will shut the power supply down to avoid damage to the hardware. Las fuentes de alimentación de la serie 90-30 están vinculadas al rendimiento de la CPU para un rendimiento simple, a prueba de fallos y tolerancia a fallas.El diagnóstico avanzado y la fusión de interruptores inteligentes incorporados son otras características de seguridad de las fuentes de alimentación.

Especificaciones técnicas de las Los datos de las pruebas de seguridad de los equipos de ensayo se deben incluir en el formulario de evaluación.
