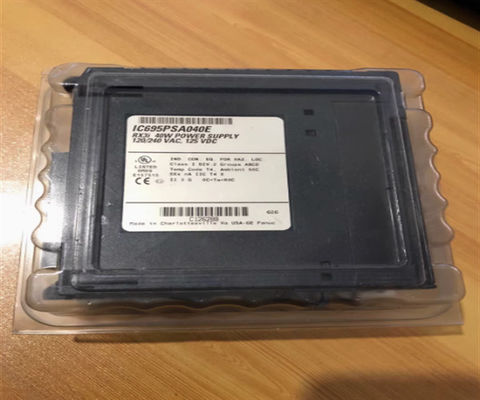

IC695PSA040 GE Fuente de alimentación Fanuc Fuente de alimentación multipropósito

Descripción del producto El número de unidades de producción es el siguiente:

El IC695PSA040 es una fuente de alimentación de 120/240 voltios AC o 125 voltios DC de 40 vatios de la serie GE Fanuc RX3i. Puede trabajar con una fuente de entrada de corriente alterna o continua.Su voltaje de funcionamiento es de 85-264 VAC o de 100-300 VDC.

La fuente de alimentación RX3i tiene tres salidas:

+3.3 VDC - para uso interno en módulos RX3i con números de catálogo IC695.

+5.1 VDC

+24 Relé VDC - puede utilizarse para alimentar los circuitos de los módulos de relé de salida.

La fuente de alimentación PACSystems RX3i es un sistema escalable basado en racks, que proporciona un control rápido y consistente entre módulos separados.Los usuarios pueden desarrollar y mantener sus propias funciones de control personalizadasEsto incluye visualización, movimiento y redes.

Otra gran característica es el controlador PACMotion que proporciona toda la flexibilidad y la lógica de la máquina necesaria para utilizar la automatización avanzada de la máquina en su negocio.

Aunque diseñado específicamente para soportar el PACSystem RX3i, solo se puede instalar una fuente de alimentación IC695PSA040 en el Universal Backplane a la vez.La fuente de alimentación no es compatible con otras fuentes RX3i, ya sea en modos de capacidad aumentada o redundantes.

La fuente de alimentación tiene cuatro LEDs que indican el estado de la fuente de alimentación.El LED de potencia es el de arriba y será verde cuando se suministra energía al plano de fondo o ámbar si el interruptor de alimentación está apagado. Cuando el LED de falla de P/S brilla en rojo, la fuente de alimentación ha fallado y no suministra voltaje al plano trasero.el LED Overtemp brilla ámbarCuando la fuente de alimentación está cerca o por encima de la capacidad de salida máxima en cualquier salida, el LED de sobrecarga brilla ámbar.

Es importante que la puerta de esta unidad permanezca cerrada durante el funcionamiento, evitando así los riesgos de choque, que podrían causar lesiones graves o mortales.

Especificaciones técnicas de las El número de unidades de producción es el siguiente:

El módulo IC695PSA040 es un módulo de suministro de energía industrial de la serie GE Fanuc RX3i PACSystems que está diseñado para suministrar energía a los dispositivos de los PLC RX3i PACSystems.El módulo de alimentación IC695PSA040 puede suministrar dispositivos con voltaje CA en el rango de 85 a 264 voltios CA, y con voltaje de corriente continua en el rango de 100 a 300 voltios DC. Su potencia máxima de entrada a plena carga es de 70 vatios.La tensión nominal de entrada del módulo de alimentación IC695PSA040 es de 120/240 voltios CA y 125 voltios CC.Apoya el aislamiento entre la entrada y el plano trasero que está calificado a 250 Volts AC continuamente y a 1500 Volts AC durante 1 minuto.

El módulo de alimentación de GE Fanuc IC695PSA040 RX3i PACSystems tiene 3 salidas diferentes.3 voltios de salida nominal de corriente continua destinada a la conexión a otros módulos PACSystems RX3i que forman parte de la línea de productos RX3i IC695La segunda salida tiene una potencia nominal de 5,1 voltios DC y la tercera salida tiene una potencia nominal de 24 voltios DC y está destinada a alimentar los circuitos en módulos de relé de salida compatibles.El módulo de alimentación IC695PSA040 nunca debe instalarse en ningún plano trasero que no sea un plano trasero universal de PACSystems RX3i., y sólo 1 módulo de alimentación IC695PSA040 se puede utilizar a la vez en un RX3i PACSystems PLC. Esta fuente de alimentación no se puede utilizar en ningún tipo de sistema de redundancia.Este módulo de alimentación es escalable y viene con la lógica de la máquina.
