Modulo de alimentación del adaptador Ethernet/IP Allen-Bradley 1734-AENTR

Descripción de las1734-AENTR

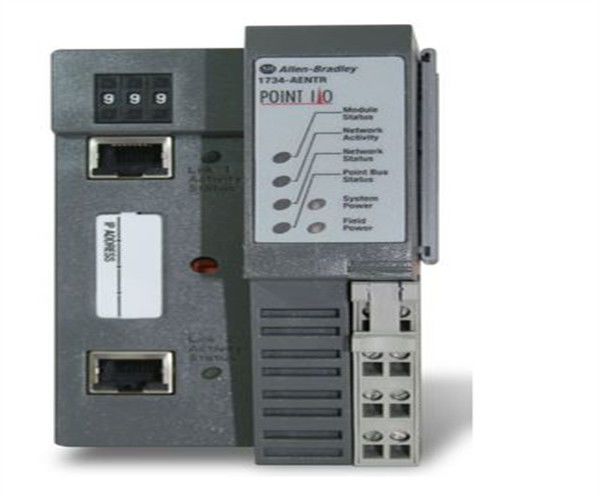

El Allen-Bradley 1734-AENTR es un módulo de comunicación dual Ethernet POINT I/O que se utiliza para conectar un rack de I/O POINT al controlador central en la red Ethernet I/P.Este adaptador es capaz de ser implementado en el anillo, Star and Tree Topology y es alimentado por una fuente externa de 24VDC.

El 1734-AENTR admite el protocolo TCP/UDP/IP con conexión física establecida mediante cable de categoría 5 o categoría 6.Este adaptador admite velocidad de transmisión de 10/100 Mbit con función de negociación automática.

La dirección IP se puede asignar a través de los interruptores de ruedas o con el uso de la utilidad DHCP BOOT-P. En la mayoría de las aplicaciones, este módulo está configurado con una dirección IP estática.la dirección IP no cambia incluso si el dispositivo está apagado. Alternativamente, el módulo puede configurarse con dirección IP dinámica. Con el tipo de dirección dinámica, la dirección IP cambia cada vez que el módulo es alimentado.Este modo se aplica en aplicaciones con un requisito muy específico, ya que puede dar lugar a errores de comunicación debido al cambio repentino de la dirección IP.

Este módulo se instala en la parte más izquierda de un sistema de E/S POINT y es el único módulo que establece la conexión a la red y al controlador principal.Transfiere datos de E / S de su plano de retroceso de E / S local al controlador a través de la redAdemás, este adaptador POINT I/O admite la comunicación simultánea con diferentes módulos de escáner.El Allen-Bradley 1734-AENTR I/O es un adaptador Ethernet de 2 puertos que proporciona conectividad Ethernet/IP a una velocidad de 10 a 100 Mbits/sViene con 2 puertos para conectores RJ-45 de categoría 5 que se utilizan para soportar redes de anillo o cadena de margaritas / lineales,y las topologías de red de árboles y estrellas existentesEstos puertos Ethernet están configurados como switches incrustados. El adaptador es parte de la serie 1734 de adaptadores de comunicaciones de 2 puertos para módulos POINT I/O.Utiliza mensajes encapsulados dentro del protocolo estándar TCP/UDP/IP. El cable de par retorcido de categoría 5 se utiliza para la interfaz. No se requieren tablas de programación y enrutamiento de red. Además,el 1734-AENTR es capaz de admitir simultáneamente las conexiones de múltiples controladoresEl adaptador 1734-AENTR está montado y posicionado verticalmente en un carril DIN.Otras maneras de establecer la dirección del Protocolo de Internet de la red incluyen recuperar la dirección IP de una memoria no volátil y usar un servidor DHCP (establezca el módulo en DHCP habilitado). Para evitar control no autorizado o pérdida de control, asignar una dirección IP fija al adaptador de E/S. Si se utiliza la utilidad DHCP, asegúrese de que está configurada con la misma dirección IP que el adaptador.

El Allen-Bradley 1734-AENTR es un módulo de comunicación Point I/O Dual Ethernet.Este módulo admite el montaje de rieles DIN y requiere 24 voltios de voltaje de entrada CC.
