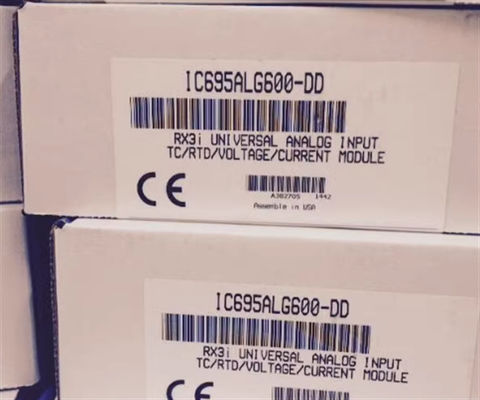

Emerson - GE Fanuc IC695ALG600 módulo de entrada analógico universal

Descripción del producto El número de personas a las que se refiere el artículo 6 del Reglamento (CE) no 765/2008

El IC695ALG600 es un módulo de entrada analógico universal de la plataforma PACSystems RX3i Programmable Automation Controller (PAC).,Este módulo está siendo fabricado ahora por Emerson Automation, anteriormente por GE Intelligent Platforms (GE IP).El IC695ALG600 viene con dos (2) grupos de cuatro (4) canales cada uno y configurable a cualquier combinación de señales de entrada. Soporta señales de corriente de 020 mA, 420 mA, +/-20 mA; +50 mV, +150 mV, 05 V, 1 5 V, 0 10 V, señales de voltaje +10 V; señales de resistencia de 0 a 250 / 500 / 1000 / 2000 / 3000 / 4000 Ohms; PT 385 / 3916,N 618 / 672, NiFe 518, CU 426 sensores RTD; B, C, E, J, K, N, R, S, T entradas de termopares. El IC695ALG600 está instalado en un plano de fondo universal RX3i y requiere al menos la versión 2.Versión de firmware 80 o posterior. Este módulo está configurado utilizando la Proficy Machine Edition (PME) versión 5.0 SP1A LD-PLC Hotfix 1 o posterior. Para la terminación de señales, este módulo requiere el uso de Box-style (IC694TBB032),Tipo de caja extendida (IC694TBB132), de estilo de resorte (IC694TBS032) o de estilo de resorte extendido (IC694TBS132).Se recomiendan bloques de terminales extendidos ya que estos bloques de terminales tienen una cubierta exterior ligeramente más grande que puede acomodar cables con aislamiento más grueso y para acomodar cables de blindaje. Este módulo admite memoria flash para futuras actualizaciones e indicadores de estado del LED de estado como el estado del módulo, el estado del campo y los indicadores del LED TB.

El módulo de entrada del detector de temperatura de resistencia (RTD) GE Fanuc IC695ALG600 tiene una disipación de energía máxima de 5,4 vatios y potencias internas de 350 miliamperios a 3.3 voltios y 400 miliamperios a 5 voltios 400Los canales de entrada se dividen en 2 grupos de 4. Cada canal se puede configurar de forma independiente con el software Machine Edition para operar a un voltaje de +/-50 milivoltios, +/-150 milivoltios,De 0 a 5 voltios, de 1 a 5 Voltios, de 0 a 10 Voltios CC, +/-10 Voltios DC, o una corriente de 0 a 20 miliamperios, de 4 a 20 miliamperios, o +/-20 miliamperios. Los tipos de entradas de termopares incluyen los B, C, E, J, K, N, R, S,o de tipo T, las entradas de resistencia están clasificadas en 0 a 250, 500, 1000, 2000, 3000 o 4000 ohms, y 8 canales que pueden ser entradas de voltaje, de resistencia, de termoparejas y de corriente.El módulo de entrada de GE Fanuc IC695ALG600 RTD tiene un filtro de entrada configurable con las siguientes frecuencias posibles:: 8 Hertz, 12 Hertz, 16 Hertz, 40 Hertz, 200 Hertz o 1000 Hertz. También tiene una clasificación de impedancia máxima de cable RTD de 25 ohms.y no se puede localizar en los planos de fondo remotos o de expansiónTiene un LED de módulo OK que muestra el estado del módulo. El LED de estado de campo muestra fallas en un canal mínimo o errores en un bloque terminal.El LED del bloque terminal muestra la ausencia o presencia de un bloque terminal. The IC695ALG600 module has an operating temperature range of 0 to 60 degrees Celsius (32 to 140 degrees Fahrenheit) and a storage temperature range of -40 to 85 degrees Celsius (-40 to 185 degrees Fahrenheit).

El IC695ALG600 es un módulo de entrada analógica de 8 canales, termopar, resistencia, corriente / voltaje, RTD, universal de la serie GE Fanuc RX3i.El IC695ALG600 proporciona 8 canales de entrada de uso general y 2 canales de compensación de unión en frío (CJC). Este módulo debe estar ubicado en un RX3i Universal Backplane. Consulte las especificaciones de esta unidad en la página web de IC695ALG600.
