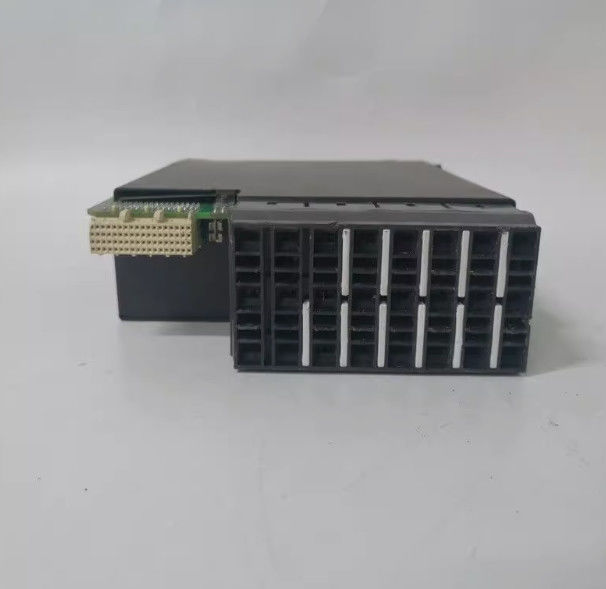

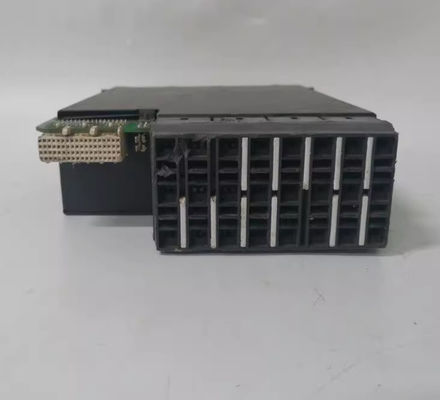

IC695PBM300 GE FANUC RX3i PROFIBUS Módulo maestro

Descripción del producto El número de unidades de producción es:

El IC695BPM300 es un módulo maestro Profibus que fue fabricado anteriormente por GE Intelligent Platforms (GE IP),ahora bajo la serie PACSystems RX3i Programmable Automation Controller (PAC) de Emerson AutomationEste módulo se utiliza para implementar el intercambio de datos a través de la red Profibus, que asciende a un máximo de 3,584 bytes de datos de entrada y 3,584 bytes de datos de salida.Este módulo maestro Profibus admite la comunicación hasta 125 esclavos DP con cada esclavo DP puede enviar 244 bytes de datos de entrada y recibir 244 bytes de datos de salidaEl IC695BPM300 admite todas las velocidades de datos estándar, específicamente, 9.6 kBit/s, 19.2 kBit/s, 93.75 kBit/s, 187.5 kBit/s, 500 kBit/s, 1.5 MBit/s, 3 MBit/s, 6 MBit/s y 12 MBit/s.Puede proporcionar información de estado como el estado de esclavo tabla de bits de matriz, Contadores de Diagnóstico de Red, Contadores de Diagnóstico Principal DP, Revisión de Módulo de Firmware y Dirección de Diagnóstico de Esclavo. Se instala en un Backplane RX3i y admite conexión PCI.debe instalarse en un plano de fondo universal con un controlador PACSystem RX3i host que ejecute la versión 2 del firmware.9 o superior. Dibuja corriente de plano trasero de 440 mA @ 3.3 VDC. Este módulo viene con un indicador de ED OK Profibus; indicador de red; e indicadores de estado MOD.Este módulo admite los modos de sincronización y congelación, así como Profibus DP-V1 LeerEl IC695BPM300 viene con firmware actualizable que se recibe indirectamente a través del controlador host a través de la utilidad de software WinLoader.Este módulo debe funcionar en un rango de temperatura de 0 a 60 grados centígrados mientras que la temperatura de almacenamiento del módulo es de -40 a 85 grados centígrados.

El módulo maestro IC695PBM300 PROFIBUS es fabricado por GE Intelligent Platforms/GE Fanuc en la serie RX3i PacSystems.Este módulo está diseñado para permitir a la CPU RX3i enviar o recibir datos a través de la red PROFIBUS-DPTiene una ranura única, soporte para un backplane universal y puertos de comunicación RS-232.3 voltios de corriente continua y soporte de protocolo para hasta 125 unidades esclavas PROFIBUS-DPOtras características notables de este módulo incluyen soporte para datos de entrada a una velocidad de hasta 244 bytes y datos de salida a una velocidad de hasta 244 bytes por unidad de esclavo,soporte para todas las velocidades de datos estándarEste módulo también admite la función de lectura y escritura DP-V1 y los mensajes de alarma, así como indicadores LED de estado de red y un módulo compatible con PROFIBUS.Soporta datos de entrada de hasta 3584 bytes y una velocidad de datos de salida total de 3584 bytes. La compatibilidad maestro-esclavo del módulo GE Fanuc IC695PBM300 PROFIBUS requiere el uso de la CPU RX3i con la versión 2.9 o versiones posteriores del firmware.Este módulo requiere la versión 5.0 del software PLC del desarrollador de lógica Machine Edition SP2, o versiones posteriores. El consumo de corriente de plano trasero del módulo IC695PBM300 es de 440 miliamperios a 3,3 voltios DC,y es compatible con todas las velocidades de datos estándar, incluyendo 1.5, 3, 6, 12, 9.6, 19.2, 187.5, 93.75El módulo maestro GE Fanuc IC695PBM300 PROFIBUS viene con un conector Sub-D de 9 pines diseñado para mejorar la instalación del cable de bus.Este módulo también proporciona 3 indicadores LED compatibles con PROFIBUS que muestran el estado de la red y el estado del módulo.

El IC695PBM300 es un módulo de comunicación PACSystems RX3i de Emerson Automation, anteriormente de GE Intelligent Platforms (GE IP).Este módulo es un módulo Profibus DP Master que se utiliza para permitir la comunicación con hasta 125 DP SlavesSoporta el tamaño de transferencia de datos de 244 bytes de entrada y 244 bytes de salida para cada dispositivo esclavo y un máximo de 3,584 bytes de datos de entrada y 3,584 bytes de datos de salida.Viene con uno (1) RS485 Profibus puerto maestro.
