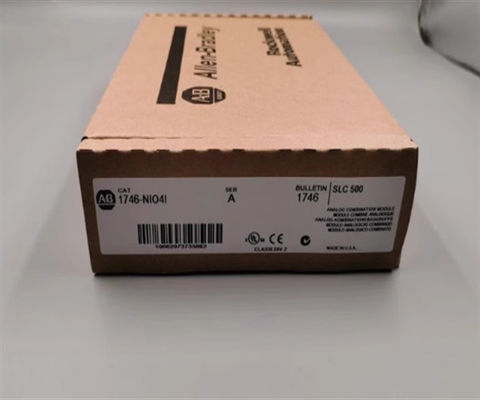

Modulo analógico SLC 500 de Allen-Bradley 1746-NIO4I con 2 entradas y 2 salidas de corriente

Descripción de1746 - NIO4I

El 1746-NIO4I es un módulo SLC 500 Four Channel Analog I/O de Allen-Bradley. Este módulo es un módulo combinado que viene con dos (2) entradas y dos (2) puntos de salida en un solo módulo de ranura.Tiene 2 puntos de entrada de voltaje o corriente diferencial y 2 salidas de corriente con un consumo de corriente general de 55mA a 5 Volts y 14 5mA a 24 VoltsSus puntos tienen una tensión de modo común de -20 a 20 voltios con una señal de rechazo de módulo común de 105 dB a 60 Hertz y una señal de rechazo de modo normal de 55 dB a 60 Hertz.El 1746-NIO4I utiliza el convertidor Sigma-Delta ADC con una resolución de convertidor de 16 bitsSu corriente de entrada normal oscila entre -20 y +20 mA con una impedancia de corriente de 250 Ohms y una resolución de 1,22 A por LSB.El 1746-NIO4I tiene una precisión general de +/-00,642% a 0 a 60 grados centígrados con una precisión de deriva de +79 ppm/5 grados centígrados y errores máximos de ganancia y deriva de +/- 0,556% y +/- 67 ppm/ grados centígrados.El 1746-NIO4I también tiene una clasificación de voltaje de entrada de -10 a 10 Volts DC y una impedancia de voltaje de 760 KOhms a una resolución de 305 microVolts por bit menos significativo (LSB)También tiene una precisión de +/- 0,504%, y una precisión y un error de deriva de +/- 63 ppm/grado Celsius y +/- 57 ppm/grado Celsius.El 1746-NIO4I ofrece sobrevoltura a 220 Voltios AC (RMS) o 220 Voltios DC (continua)Las salidas de corriente tienen un rango de carga de 0 a 500 mA con su rango normal de 0 a 20 mA y una capacidad de rango superior al 5% a 2.56348 microA por resolución de señal LSB.El 1746-NIO4I también tiene una precisión general de ±0.541% con una precisión de deriva de ±70 ppm/grado Celsius y un error de ganancia y desplazamiento de ±0,516% y +/-12 LSB.Todo el módulo tiene un aislamiento de 500 voltios probado entre campos en el aislamiento de cableado a plano trasero y tiene un tiempo de actualización agregado de 512 microsegundos para todos los canalesLa temperatura de funcionamiento de los 1746-NIO4I se sitúa entre 0 y 60 grados centígrados a una humedad relativa no condensante del 5 al 95%.

El 1746-NIO4I es un módulo de combinación analógica que cuenta con dos (2) canales de entrada no aislados y dos (2) canales de salida de voltaje.Este módulo es un único módulo de ranura que combina las capacidades de entrada y salida

Este módulo combinado es compatible para su uso con el hardware de estilo fijo o modular SLC 500. Instale este módulo en cualquier ranura del chasis principal, excepto en la ranura 0 donde se monta el controlador.También puede instalarse en módulos de expansión o estaciones de E/S remotasSi se utiliza en estaciones de E/S remotas, este módulo no puede instalarse en la ranura 0, la ranura mencionada está reservada para adaptadores de comunicación como Remote I/O (RIO),Adaptadores de comunicación de alta velocidad de datos más (DH+) y Ethernet.

Este módulo contribuye a ahorrar espacio en el panel y maximizar las ranuras disponibles de cualquier rack SLC 500.este módulo puede instalarse estratégicamente para una segmentación adecuada de la IO.

Los módulos El rango de entrada de corriente es de -20 a +20 mA con valores máximos permitidos de -30 a +30 mA. Para la entrada de voltaje, el rango de entrada permitido es de -10 a +10 V dc - 1 LSB.La entrada de corriente se convierte en -16La resolución del convertidor de las partes de entrada es de 16 bits con repetibilidad de +/- 1 LSB.La resolución del convertidor es de 14 bits con no linealidad 00,05 por ciento.

El Allen-Bradley 1746-NIO4I es un módulo de combinación analógica SLC 500.Este módulo se utiliza con hardware de estilo fijo o modular SLC 500.
