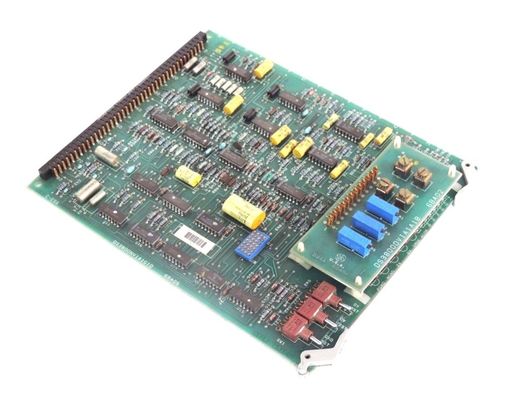

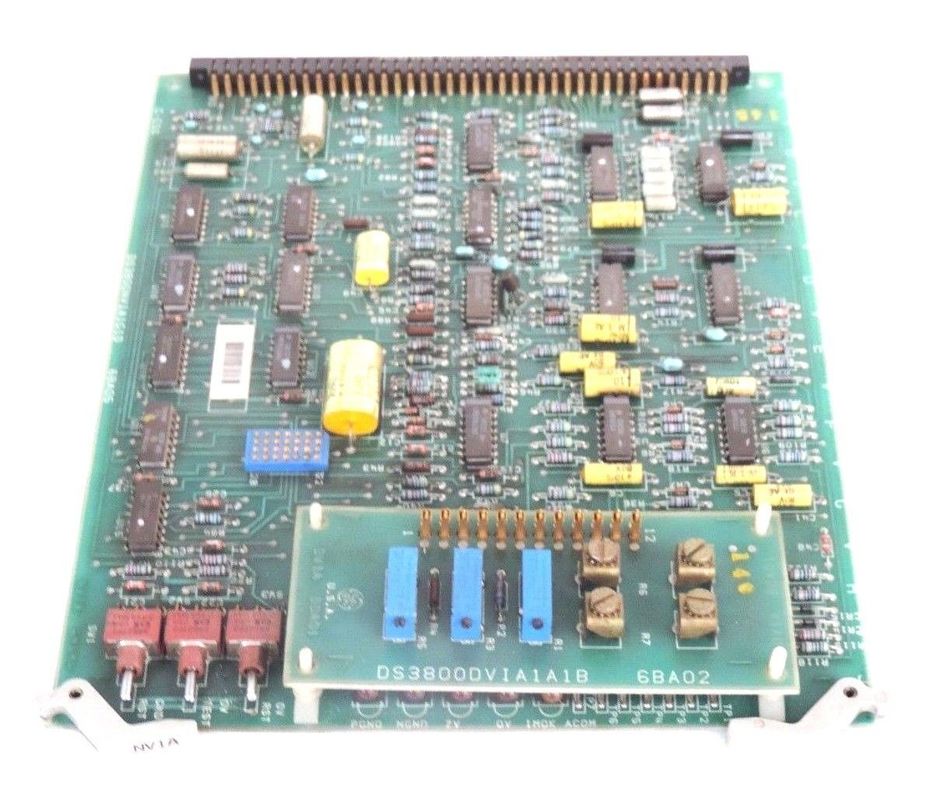

Panel de interfaz auxiliar del DS3800DVIA de General Electric

Descripción del producto:DS3800DVIA

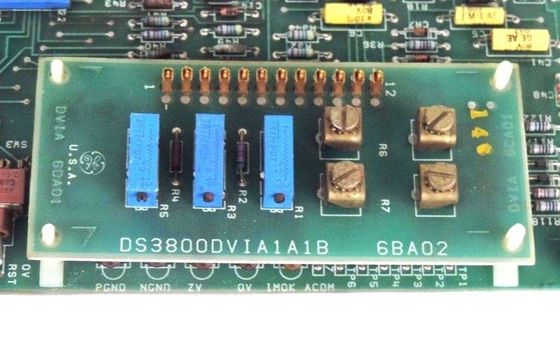

• Tamaño y dimensiones: Con una altura de 2 pulgadas y una longitud de 4 pulgadas, tiene un factor de forma relativamente compacto. Es probable que este tamaño esté diseñado para caber cómodamente dentro de los límites de los gabinetes o gabinetes de control estándar utilizados en instalaciones de turbinas industriales. Su pequeño tamaño permite un uso eficiente del espacio dentro de la carcasa del equipo, lo que facilita arreglos organizados y que ahorran espacio cuando se integra con otros tableros y componentes de control.
• Configuración del conector: La presencia de 12 conectores de un solo pin, 4 terminales para conectar componentes adicionales y 2 resistencias proporciona una amplia gama de opciones de conexión. Estos conectores y terminales están ubicados estratégicamente en la placa para permitir una interfaz perfecta con otras partes del sistema de control de la turbina. Los conectores monopin se pueden utilizar para establecer conexiones con sensores que miden diferentes parámetros de la turbina (como temperatura, presión o velocidad de rotación), actuadores que controlan elementos como válvulas o inyectores de combustible, u otros tableros de control para el intercambio de datos y operación coordinada. Los 4 terminales para componentes adicionales ofrecen flexibilidad para ampliar o personalizar la funcionalidad de la placa agregando módulos o circuitos suplementarios según los requisitos específicos de la aplicación.
• Disposición de resistencias de resistencia y recortador: Las 3 resistencias recortadoras etiquetadas como r1, r2 y r3 son características notables. Estas resistencias recortadoras son componentes ajustables que permiten el ajuste fino de los parámetros eléctricos dentro del circuito. Si bien pueden configurarse en configuraciones estándar para la mayoría de las instalaciones durante la entrega en fábrica, su capacidad de ajuste proporciona un medio para personalizar el comportamiento de la placa para adaptarse mejor a condiciones operativas particulares o características específicas de la turbina. Las otras 2 resistencias en la placa también desempeñan funciones importantes en el circuito eléctrico, tal vez ayudando a establecer niveles de voltaje apropiados, limitar corrientes o realizar otras funciones necesarias para el correcto funcionamiento del procesamiento de señales y la lógica de control.

Capacidades funcionales

• Procesamiento de señales: El DS3800DVIA está equipado con los circuitos necesarios para manejar una amplia variedad de señales de entrada recibidas de diferentes sensores ubicados en todo el sistema de turbina. Puede procesar señales tanto analógicas como digitales, convirtiéndolas a un formato apto para el análisis y la toma de decisiones mediante su lógica de control interno. Para las señales analógicas, es probable que incorpore funciones como amplificación, filtrado para eliminar el ruido eléctrico y conversión de analógico a digital para digitalizar las señales para su posterior procesamiento. Las señales digitales, por otro lado, pueden someterse a tareas como almacenamiento en búfer, decodificación y validación para garantizar su integridad y su adecuada interpretación por parte de los algoritmos de control de la placa.
• Control y Regulación: A partir de las señales procesadas, la placa ejecuta algoritmos de control para generar señales de salida que regulan el funcionamiento de la turbina. Puede controlar parámetros como la velocidad de la turbina, el flujo de combustible, el flujo de vapor u otras variables críticas. Esto implica implementar estrategias de control precisas, que podrían incluir control PID (Proporcional-Integral-Derivado) o métodos de control basados ​​en modelos más avanzados, dependiendo de la complejidad y los requisitos del sistema de turbina. Por ejemplo, si la turbina necesita mantener una velocidad de rotación específica a pesar de las variaciones en la carga o las condiciones de entrada, el DS3800DVIA puede ajustar el suministro de combustible o el flujo de vapor en consecuencia para lograr y mantener esa velocidad establecida.
• Integración del sistema: Sirve como un importante centro de comunicación e integración dentro del sistema de control de turbinas. A través de sus diversos conectores, puede interactuar con tableros de control adyacentes, módulos de E/S (entrada/salida) y otros componentes del sistema. Esto permite un intercambio de datos fluido y una operación coordinada entre diferentes partes de la infraestructura de control de la turbina. Puede recibir comandos y puntos de ajuste de sistemas de control de nivel superior (como un sistema de control de planta central o un sistema de control de supervisión y adquisición de datos, o SCADA) e informar el estado actual y los datos de rendimiento de la turbina. De esta manera, ayuda a garantizar que la turbina funcione en armonía con el proceso industrial general y responda adecuadamente a los cambios en las condiciones operativas o a los comandos externos.

Personalización y configuración

• Ajuste de la resistencia del recortador: Como se mencionó anteriormente, las resistencias recortadoras r1, r2 y r3 ofrecen un importante potencial de personalización. Aunque vienen con configuraciones estándar adecuadas para las instalaciones más comunes, técnicos capacitados pueden ajustarlas para ajustar el rendimiento de la placa para aplicaciones específicas. Esto podría implicar la alteración de parámetros relacionados con la amplificación de la señal, las características de filtrado o las ganancias del bucle de control. Por ejemplo, si una instalación de turbina particular tiene sensores con características de salida ligeramente diferentes en comparación con la norma, las resistencias de ajuste se pueden ajustar para optimizar el procesamiento de la señal para representar con precisión los valores medidos reales. Sin embargo, el proceso de ajuste requiere un manejo cuidadoso, que implica retirar la placa de la unidad, colocarla sobre una superficie limpia y plana y utilizar equipos de prueba especializados, como un probador de funciones completas con sondas adecuadas. Después del ajuste, asegurar los tornillos de la resistencia del recortador con una pequeña cantidad de pegamento transparente o un agente adecuado puede evitar un reajuste accidental y al mismo tiempo permitir posibles modificaciones futuras si es necesario.
• Integración de componentes complementarios: Los 4 terminales para componentes adicionales brindan la flexibilidad para ampliar la funcionalidad del DS3800DVIA. Dependiendo de los requisitos específicos del sistema de turbina, se pueden conectar sensores adicionales, módulos de comunicación o circuitos personalizados. Por ejemplo, si se desea un monitoreo de vibración mejorado para una turbina en particular debido a su entorno operativo o criticidad, se puede conectar un módulo de sensor de vibración adicional a través de estos terminales para proporcionar un monitoreo de condición más completo. O, si es necesario interactuar con un sistema de comunicación heredado en una instalación industrial más antigua, se puede agregar un módulo de comunicación compatible para permitir un intercambio de datos fluido.

Fiabilidad y durabilidad

• Calidad de los componentes: La placa está construida con componentes electrónicos de alta calidad que se seleccionan cuidadosamente para soportar los rigores de los entornos de turbinas industriales. Estos componentes se obtienen y ensamblan con estrictas medidas de control de calidad para garantizar un rendimiento confiable durante un período prolongado. Las resistencias, circuitos integrados, condensadores y otros elementos de la placa están diseñados para soportar tensiones eléctricas, variaciones de temperatura, vibraciones y otros desafíos típicos de entornos industriales donde se utilizan turbinas.
• Diseño de grado industrial: Diseñado para funcionar en condiciones industriales adversas, el DS3800DVIA incorpora características para mejorar su durabilidad. Es probable que esté protegido por recubrimientos conformados para protegerlo contra la humedad, el polvo y los contaminantes químicos que pueden estar presentes en entornos industriales. La disposición y el diseño de la placa también tienen en cuenta factores como la compatibilidad electromagnética (EMC) para minimizar la interferencia de equipos eléctricos cercanos y garantizar un funcionamiento estable en presencia de fuertes campos electromagnéticos, que son comunes en plantas de energía, refinerías y otras instalaciones industriales. .

Características:DS3800DVIA

• Factor de forma pequeño: Con una altura de 2 pulgadas y una longitud de 4 pulgadas, su tamaño compacto le permite encajar perfectamente en gabinetes o gabinetes de control industrial estándar. Este diseño que ahorra espacio es crucial en entornos industriales donde es necesario instalar múltiples componentes en un espacio limitado. Permite una fácil integración con otros tableros y equipos de control, facilitando diseños organizados y eficientes dentro de la carcasa del sistema de control de la turbina.

• Opciones de conectores versátiles

• Múltiples puntos de conexión: La presencia de 12 conectores de un solo pin y 4 terminales para componentes adicionales proporciona amplias opciones de conectividad. Los conectores de un solo pin se pueden utilizar para interactuar con una amplia variedad de sensores (como sensores de temperatura, presión y velocidad) que recopilan datos cruciales sobre el funcionamiento de la turbina. También permiten conexiones a actuadores (como válvulas e inyectores de combustible) que controlan diferentes aspectos del rendimiento de la turbina. Los 4 terminales para conectar otros componentes ofrecen flexibilidad para ampliar la funcionalidad de la placa mediante la integración de módulos suplementarios, como sensores de monitoreo adicionales o interfaces de comunicación especializadas, según los requisitos de aplicaciones específicas.

Parámetros técnicos: DS3800DVIA

• • Por lo general, opera dentro de un rango específico de voltajes de entrada para alimentar sus circuitos internos. Esto podría ser algo así como 110 - 240 VCA (corriente alterna) para que sea compatible con fuentes de alimentación industriales comunes en varias regiones. Podría haber un nivel de tolerancia definido en torno a estos valores nominales, por ejemplo, tolerancia de ±10%, lo que significa que puede funcionar de manera confiable entre aproximadamente 99 y 264 VCA. En algunos casos, también puede admitir un rango de voltaje de entrada de CC (corriente continua), quizás del orden de 24 a 48 VCC, según el diseño y la fuente de alimentación disponible en la configuración industrial específica donde se utiliza.
• Clasificación de corriente de entrada:
  • Habría una clasificación de corriente de entrada que indica la cantidad máxima de corriente que el dispositivo puede consumir en condiciones normales de funcionamiento. Este parámetro es crucial para dimensionar la fuente de alimentación adecuada y garantizar que el circuito eléctrico que protege el dispositivo pueda soportar la carga. Dependiendo de su consumo de energía y de la complejidad de sus circuitos internos, podría tener una corriente nominal de entrada de unos cientos de miliamperios a unos pocos amperios, digamos de 0,5 a 3 A para aplicaciones típicas. Sin embargo, en sistemas con más componentes que consumen más energía o cuando se alimentan varias placas simultáneamente, esta clasificación podría ser mayor.
• Frecuencia de entrada (si corresponde):
  • Si se diseñara para entrada de CA, funcionaría con una frecuencia de entrada específica, normalmente 50 Hz o 60 Hz, que son las frecuencias comunes de las redes eléctricas de todo el mundo. Algunos modelos avanzados pueden manejar un rango de frecuencia más amplio o adaptarse a diferentes frecuencias dentro de ciertos límites para adaptarse a variaciones en las fuentes de energía o necesidades de aplicaciones específicas.

Parámetros de salida eléctrica

• Niveles de voltaje de salida:
  • La placa genera voltajes de salida para diferentes propósitos, como comunicarse con otros componentes en el sistema de control de la turbina o accionar ciertos actuadores. Estos voltajes de salida pueden variar según las funciones específicas y los dispositivos conectados. Por ejemplo, podría tener pines de salida digital con niveles lógicos como 0 - 5 VCC para interactuar con circuitos digitales en otros tableros de control o sensores. También podría haber canales de salida analógica con rangos de voltaje ajustables, quizás de 0 a 10 VCC o de 0 a 24 VCC, utilizados para enviar señales de control a actuadores como posicionadores de válvulas o variadores de velocidad.
• Capacidad de corriente de salida:
  • Cada canal de salida tendría una corriente de salida máxima definida que puede suministrar. Para las salidas digitales, podría generar o disminuir unas pocas decenas de miliamperios, normalmente en el rango de 10 a 50 mA. Para los canales de salida analógica, la capacidad actual podría ser mayor, dependiendo de los requisitos de energía de los actuadores conectados, digamos en el rango de unos pocos cientos de miliamperios a unos pocos amperios. Esto garantiza que la placa pueda proporcionar suficiente energía para accionar los componentes conectados sin sobrecargar sus circuitos internos.
• Capacidad de salida de energía:
  • La capacidad total de salida de energía de la placa se calcularía considerando la suma de la potencia entregada a través de todos sus canales de salida. Esto da una indicación de su capacidad para manejar la carga eléctrica de los diversos dispositivos con los que interactúa en el sistema de control de la turbina. Podría variar desde unos pocos vatios para sistemas con requisitos de control relativamente simples hasta varias decenas de vatios para configuraciones más complejas con múltiples componentes que consumen energía.

Parámetros de control y procesamiento de señales

• Procesador (si corresponde):
  • La placa podría incorporar un procesador o microcontrolador con características específicas. Esto podría incluir una velocidad de reloj que determine su potencia de procesamiento y la rapidez con la que puede ejecutar instrucciones. Por ejemplo, podría tener una velocidad de reloj en el rango de unos pocos megahercios (MHz) a cientos de MHz, dependiendo de la complejidad de los algoritmos de control que necesita manejar. El procesador también tendría una arquitectura de conjunto de instrucciones específica que le permitiría realizar tareas como operaciones aritméticas para cálculos de control, operaciones lógicas para la toma de decisiones basadas en entradas de sensores y manejo de datos para la comunicación con otros dispositivos.
• Resolución de conversión de analógico a digital (ADC):
  • Para procesar señales de entrada analógicas de sensores (como sensores de temperatura, presión y vibración), tendría un ADC con cierta resolución. Dada su función en el control preciso de la turbina, es probable que tenga una resolución ADC relativamente alta, quizás de 12 o 16 bits. Una resolución ADC más alta, como la de 16 bits, permite una representación más precisa de las señales analógicas, lo que le permite detectar variaciones más pequeñas en las cantidades físicas medidas. Por ejemplo, puede medir con mayor precisión los cambios de temperatura dentro de un rango estrecho.
• Resolución de conversión de digital a analógico (DAC):
  • Si la placa tiene canales de salida analógica, habría un DAC con una resolución específica para convertir señales de control digitales en voltajes o corrientes de salida analógica. Al igual que el ADC, una resolución DAC más alta garantiza un control más preciso de los actuadores. Por ejemplo, un DAC de 12 o 16 bits puede proporcionar ajustes más precisos de la señal de salida para controlar dispositivos como posicionadores de válvulas, lo que resulta en un control más preciso de los parámetros de la turbina, como el flujo de vapor o la inyección de combustible.
• Resolución de control:
  • En cuanto a su control sobre parámetros de la turbina como velocidad, temperatura o posiciones de válvulas, tendría un cierto nivel de resolución de control. Por ejemplo, podría ajustar la velocidad de la turbina en incrementos tan finos como 1 RPM (revoluciones por minuto) o establecer límites de temperatura con una precisión de ±0,1°C. Este nivel de precisión permite una regulación precisa del funcionamiento de la turbina y es crucial para optimizar el rendimiento y mantener condiciones operativas seguras.
• Relación señal-ruido (SNR):
  • Al manejar señales de entrada de sensores o generar señales de salida para el sistema de control de la turbina, tendría una especificación SNR. Una SNR más alta indica una mejor calidad de la señal y la capacidad de procesar y distinguir con precisión las señales deseadas del ruido de fondo. Esto podría expresarse en decibeles (dB), con valores típicos que dependen de la aplicación, pero apuntando a una SNR relativamente alta para garantizar un procesamiento de señal confiable. En un entorno industrial ruidoso con múltiples dispositivos eléctricos funcionando cerca, una buena SNR es esencial para un control preciso.
• Tasa de muestreo:
  • Para la conversión de analógico a digital de señales de entrada de sensores, habría una frecuencia de muestreo definida. Este es el número de muestras que se toman por segundo de la señal analógica. Podría variar desde unos pocos cientos de muestras por segundo para señales que cambian más lentamente hasta varios miles de muestras por segundo para señales más dinámicas, dependiendo de la naturaleza de los sensores y los requisitos de control. Por ejemplo, al monitorear los cambios rápidos de velocidad de la turbina durante el arranque o el apagado, una tasa de muestreo más alta sería beneficiosa para capturar datos precisos.

Parámetros de comunicación

• Protocolos admitidos:
  • Probablemente admita varios protocolos de comunicación para interactuar con otros dispositivos en el sistema de control de la turbina y para la integración con sistemas de control y monitoreo. Esto podría incluir protocolos industriales estándar como Modbus (tanto en variantes RTU como TCP/IP), Ethernet/IP y, potencialmente, protocolos propietarios de GE. Se detallarían la versión específica y las características de cada protocolo que implementa, incluidos aspectos como la velocidad máxima de transferencia de datos para cada protocolo, la cantidad de conexiones admitidas y cualquier opción de configuración específica disponible para la integración con otros dispositivos.
• Interfaz de comunicación:
  • El DS3800DVIA tendría interfaces de comunicación físicas, que podrían incluir puertos Ethernet (quizás compatibles con estándares como 10/100/1000BASE-T), puertos serie (como RS-232 o RS-485 para Modbus RTU) u otras interfaces especializadas dependiendo del protocolos que soporta. También se especificarían las configuraciones de pines, los requisitos de cableado y las longitudes máximas de cable para una comunicación confiable a través de estas interfaces. Por ejemplo, un puerto serie RS-485 podría tener una longitud de cable máxima de varios miles de pies bajo ciertas condiciones de velocidad en baudios para una transmisión de datos confiable en una gran instalación industrial.
• Tasa de transferencia de datos:
  • Se definirían tasas máximas de transferencia de datos para enviar y recibir datos a través de sus interfaces de comunicación. Para la comunicación basada en Ethernet, podría admitir velocidades de hasta 1 Gbps (gigabit por segundo) o una parte de eso, dependiendo de la implementación real y la infraestructura de red conectada. Para la comunicación en serie, las velocidades en baudios como 9600, 19200, 38400 bps (bits por segundo), etc., serían opciones disponibles. La velocidad de transferencia de datos elegida dependerá de factores como la cantidad de datos a intercambiar, la distancia de comunicación y los requisitos de tiempo de respuesta del sistema.

Parámetros ambientales

• Rango de temperatura de funcionamiento:
  • Tendría un rango de temperatura de funcionamiento específico dentro del cual puede funcionar de manera confiable. Dada su aplicación en entornos de turbinas industriales que pueden experimentar variaciones de temperatura significativas, este rango podría ser algo así como -20 °C a +60 °C o un rango similar que cubra tanto las áreas más frías dentro de una planta industrial como el calor generado por los equipos en funcionamiento. . En algunos entornos industriales extremos, como centrales eléctricas al aire libre en regiones frías o en ambientes desérticos cálidos, podría ser necesario un rango de temperatura más amplio.
• Rango de temperatura de almacenamiento:
  • Se definiría un rango de temperatura de almacenamiento separado para cuando el dispositivo no esté en uso. Este rango suele ser más amplio que el rango de temperatura de funcionamiento para tener en cuenta condiciones de almacenamiento menos controladas, como en un almacén. Podría oscilar entre -40 °C y +80 °C para adaptarse a diversos entornos de almacenamiento.
• Rango de humedad:
  • Habría un rango de humedad relativa aceptable, normalmente entre un 10% y un 90% de humedad relativa (sin condensación). La humedad puede afectar el aislamiento eléctrico y el rendimiento de los componentes electrónicos, por lo que esta gama garantiza un funcionamiento adecuado en diferentes condiciones de humedad. En ambientes con alta humedad, como en algunas plantas industriales costeras, la ventilación adecuada y la protección contra la entrada de humedad son importantes para mantener el rendimiento del dispositivo.
• Nivel de protección:
  • Podría tener una clasificación IP (Protección de ingreso) que indica su capacidad para proteger contra la entrada de polvo y agua. Por ejemplo, una clasificación IP20 significaría que puede evitar la entrada de objetos sólidos de más de 12 mm y está protegido contra salpicaduras de agua desde cualquier dirección. Unas clasificaciones de IP más altas ofrecerían más protección en entornos más hostiles. En instalaciones de fabricación polvorientas o en aquellas con exposición ocasional al agua, podría preferirse una clasificación IP más alta.

Parámetros mecánicos

• Dimensiones:
  • Como se mencionó anteriormente, tiene una altura de 2 pulgadas y una longitud de 4 pulgadas. También se especificaría el ancho, probablemente en el rango de unas pocas pulgadas para caber en gabinetes o gabinetes de control industrial estándar. Estas dimensiones son importantes para determinar cómo se puede instalar dentro de un bastidor o gabinete de equipos en una configuración de turbina industrial.
• Peso:
  • También se proporcionaría el peso del dispositivo, lo cual es relevante para las consideraciones de instalación, especialmente cuando se trata de garantizar un montaje y soporte adecuados para manejar su masa. Un tablero de control más pesado puede requerir hardware de montaje más resistente y una instalación cuidadosa para evitar daños o desalineación.

Especificaciones de conectores y componentes

• Conectores:
  • Dispone de 12 conectores monopin y 4 terminales para componentes adicionales. La distribución de pines de estos conectores y terminales estaría claramente definida, con pines específicos dedicados a diferentes funciones como fuente de alimentación (tanto de entrada como de salida), conexiones a tierra, líneas de señal de entrada desde sensores y líneas de señal de control de salida a actuadores. También se especificarían las características eléctricas de cada pin, incluidos los niveles de voltaje y la capacidad de transporte de corriente. Además de estos, puede haber otros conectores más pequeños para propósitos específicos, como un conector para programar o depurar la placa (si corresponde).
• Resistencias:
  • La placa contiene 2 resistencias regulares y 3 resistencias de ajuste (r1, r2 y r3). Las resistencias normales tendrían valores de resistencia y potencias nominales específicas. Se pueden utilizar diferentes tipos de resistencias según sus funciones, como resistencias de película de carbono o resistencias de película metálica. Las resistencias de ajuste tendrían rangos de resistencia ajustables y estarían diseñadas para permitir el ajuste fino de los parámetros eléctricos dentro del circuito. Por lo general, se proporcionarán instrucciones o una guía de referencia para explicar cómo ajustar las resistencias de ajuste para diferentes modos de funcionamiento o ajustes de funcionalidad.

Aplicaciones:DS3800DVIA

• • Centrales eléctricas de carbón: En estas plantas, se utilizan turbinas de vapor para convertir la energía térmica procedente de la quema de carbón en energía mecánica, que luego se convierte en energía eléctrica. El DS3800DVIA desempeña un papel vital en este proceso al recibir señales de varios sensores ubicados en todo el sistema de turbina. Estos sensores miden parámetros como la presión del vapor, la temperatura, la velocidad del eje de la turbina y los niveles de vibración. Con base en estos datos, el DS3800DVIA procesa las señales y envía señales de control para ajustar componentes como las válvulas de vapor, que regulan el flujo de vapor hacia la turbina. Este control preciso ayuda a mantener las condiciones óptimas de funcionamiento de la turbina, asegurando una generación de energía eficiente y evitando problemas como el sobrecalentamiento o la tensión mecánica excesiva que podrían provocar daños o reducir el rendimiento.
  • Centrales eléctricas a gas: Las turbinas de gas en estas instalaciones requieren un control preciso de la inyección de combustible, la entrada de aire y la velocidad de la turbina para generar electricidad de manera eficiente. El DS3800DVIA interactúa con sensores que monitorean la presión del gas, la temperatura y la velocidad de rotación de la turbina. Luego utiliza sus algoritmos de control interno para ajustar el caudal de combustible y otros parámetros en tiempo real. Por ejemplo, durante períodos de alta demanda de energía, puede aumentar la inyección de combustible para aumentar la producción de la turbina y al mismo tiempo mantener parámetros operativos seguros. Además, monitorea continuamente cualquier condición anormal, como cambios repentinos en los patrones de vibración o picos de temperatura, y puede activar alarmas o acciones correctivas para salvaguardar la integridad de la turbina y mantener el proceso de generación de energía funcionando sin problemas.
  • Centrales eléctricas alimentadas con petróleo: Al igual que en las plantas alimentadas con carbón y gas, en las centrales eléctricas alimentadas con petróleo, el DS3800DVIA es responsable de controlar el funcionamiento de las turbinas de vapor o gas alimentadas por combustión de petróleo. Gestiona el flujo de aceite, el suministro de aire para la combustión y el flujo de vapor o gases de escape basándose en la retroalimentación de múltiples sensores. Esto ayuda a optimizar la producción de energía, coordinar los procedimientos de arranque y parada (que son fundamentales para evitar daños mecánicos) y garantizar que la turbina funcione dentro de los límites de rendimiento y seguridad diseñados durante toda su vida operativa.
• Integración de energías renovables:
  • Centrales eléctricas de biomasa: En plantas de biomasa donde se quema materia orgánica como astillas de madera o desechos agrícolas para producir vapor para turbinas, el DS3800DVIA se utiliza para controlar el funcionamiento de la turbina de vapor. La naturaleza variable de la materia prima de biomasa, que puede afectar la calidad y cantidad del vapor, requiere un control preciso. La placa ajusta los parámetros de la turbina en función de las condiciones reales del vapor y la demanda de energía. Por ejemplo, si un día la biomasa tiene un mayor contenido de humedad, lo que genera vapor de menor calidad, el DS3800DVIA puede modificar el funcionamiento de la turbina para compensar y seguir manteniendo una producción de energía constante. También ayuda a integrar las operaciones de la planta con otros sistemas, como los que gestionan el suministro y el procesamiento de biomasa, para garantizar la eficiencia y confiabilidad generales.
  • Centrales Hidroeléctricas: Si bien la generación de energía hidroeléctrica depende principalmente del flujo de agua y la energía mecánica de las turbinas hidráulicas, el DS3800DVIA aún puede desempeñar un papel en ciertos aspectos. Por ejemplo, en instalaciones hidroeléctricas de almacenamiento por bombeo donde las turbinas pueden funcionar tanto en modo de generación como de bombeo, la placa puede controlar la velocidad y dirección de la turbina (cuando actúa como bomba o generador), gestionar el flujo de agua a través del sistema, y coordinarse con la red para optimizar el almacenamiento y la liberación de energía en función de la demanda de electricidad y las condiciones de suministro.

Industria del petróleo y el gas

• Perforación y Extracción:
  • Plataformas de perforación terrestres y marinas: Las turbinas se utilizan a menudo en plataformas de perforación para alimentar equipos esenciales como sistemas de transmisión superior, bombas de lodo y generadores. El DS3800DVIA controla estas turbinas para garantizar que funcionen a la velocidad y los niveles de potencia adecuados en las difíciles condiciones de las operaciones de perforación. Recibe entradas de sensores que monitorean parámetros como la carga en el equipo de perforación, la presión del lodo de perforación y factores ambientales como la velocidad del viento y la altura de las olas (en plataformas marinas). Con base en esta información, ajusta la salida de la turbina para satisfacer las demandas de energía y mantener la seguridad y la eficiencia. Por ejemplo, si la broca encuentra una formación particularmente dura, lo que aumenta la carga en el sistema de accionamiento superior, el DS3800DVIA puede aumentar la potencia de la turbina para mantener el proceso de perforación sin problemas sin sobrecargar el equipo.
  • Estaciones de Compresión de Gas: En la industria del petróleo y el gas, las turbinas se utilizan para impulsar compresores que comprimen el gas natural para su transporte a través de ductos. El DS3800DVIA controla estos compresores accionados por turbina regulando la velocidad y la potencia de la turbina de acuerdo con los requisitos de flujo de gas y las condiciones de presión en la tubería. Garantiza que el gas se comprima a los niveles de presión adecuados y, al mismo tiempo, monitorea el estado de los sistemas de turbina y compresor para evitar averías que podrían interrumpir el suministro de gas. Por ejemplo, puede ajustar la velocidad de la turbina en función de los cambios en el volumen de gas que ingresa a la estación compresora o de las variaciones en la presión de salida deseada.
• Refinerías y Plantas Petroquímicas:
  • Calentamiento de procesos y generación de energía: Las refinerías y plantas petroquímicas tienen numerosos procesos que requieren calor y energía, a menudo proporcionados por turbinas de vapor o gas. El DS3800DVIA controla estas turbinas para suministrar la energía necesaria para operaciones como destilación, craqueo y reacciones de polimerización. Ajusta el funcionamiento de la turbina en función de las demandas cambiantes de las diferentes unidades de proceso dentro de la planta. Por ejemplo, cuando una columna de destilación necesita más calor para separar las fracciones de petróleo crudo de manera efectiva, el DS3800DVIA puede aumentar la potencia de salida de la turbina de vapor que suministra el calor. Durante períodos de menor producción o mantenimiento, puede reducir el funcionamiento de la turbina para ahorrar energía y al mismo tiempo garantizar que los sistemas críticos permanezcan operativos.
  • Aplicaciones de accionamiento mecánico: Las turbinas también se utilizan para impulsar bombas, ventiladores y otros equipos mecánicos en estas plantas. El DS3800DVIA controla con precisión las turbinas para garantizar la velocidad de rotación y el par correctos para el equipo impulsado. Esto es crucial para mantener los caudales adecuados de líquidos y gases en las tuberías de la planta y para proporcionar una ventilación adecuada en las áreas de proceso. Por ejemplo, controla la turbina que acciona una bomba de agua de refrigeración para mantener el caudal adecuado para enfriar reactores químicos o intercambiadores de calor.

Manufactura Industrial

• Industria siderúrgica y metalúrgica:
  • Altos Hornos y Siderurgia: En la producción de acero, las turbinas se utilizan para alimentar ventiladores que suministran aire para la combustión en altos hornos y para impulsar otros equipos como laminadores. El DS3800DVIA controla estas turbinas para mantener los caudales de aire y la potencia mecánica necesarios para una fabricación de acero eficiente. Supervisa los parámetros relacionados con la temperatura y la presión en el horno, así como la velocidad y la carga de los laminadores, y ajusta el funcionamiento de la turbina en consecuencia. Esto ayuda a garantizar una calidad constante del producto y una eficiencia de producción en el proceso de fabricación de acero. Por ejemplo, si la temperatura en el alto horno cae por debajo del nivel óptimo, el DS3800DVIA puede aumentar la potencia de los ventiladores de suministro de aire para impulsar la combustión y elevar la temperatura nuevamente al rango deseado.
  • Procesamiento y acabado de metales: Las turbinas también se pueden utilizar para impulsar maquinaria para tareas de procesamiento de metales, como esmerilado, pulido y corte. El DS3800DVIA controla estas turbinas para proporcionar la velocidad y potencia precisas necesarias para estas operaciones. Al ajustar con precisión los parámetros de la turbina según el tipo de metal que se procesa y los requisitos específicos de las tareas de acabado, se ayuda a lograr acabados superficiales de alta calidad y dimensiones precisas de los productos metálicos. Por ejemplo, al rectificar una aleación particular, la placa puede ajustar la velocidad de la turbina al nivel óptimo para que la muela elimine el material de manera uniforme y produzca una superficie lisa.
• Fabricación de productos químicos:
  • Reactores químicos y control de procesos: En las plantas químicas, las turbinas se pueden utilizar para proporcionar energía a los agitadores de los reactores químicos o para impulsar bombas para la circulación de reactivos y productos. El DS3800DVIA controla estas turbinas para mantener las condiciones adecuadas de mezcla y flujo en los reactores. Responde a cambios en parámetros como temperatura, presión y composición química dentro del reactor y ajusta el funcionamiento de la turbina para garantizar que las reacciones químicas se desarrollen según lo planeado. Esto es vital para producir productos químicos de alta calidad con propiedades consistentes. Por ejemplo, si una reacción requiere un nivel específico de velocidad de agitación para lograr una mezcla adecuada de los reactivos, el DS3800DVIA puede controlar el agitador impulsado por turbina para mantener esa velocidad exacta durante todo el proceso de reacción.
  • Sistemas de intercambiadores de calor: Las turbinas también pueden participar en la alimentación de las bombas de circulación de los sistemas de intercambiadores de calor utilizados para controlar la temperatura en procesos químicos. El DS3800DVIA gestiona el funcionamiento de la turbina para regular el flujo de medios de calefacción o refrigeración a través de los intercambiadores de calor, en función de los requisitos de temperatura de los diferentes procesos químicos que tienen lugar en la planta. Por ejemplo, si es necesario enfriar una reacción química a una temperatura específica, la placa puede ajustar la potencia de la turbina para aumentar el caudal del fluido refrigerante a través del intercambiador de calor.

Aplicaciones aeroespaciales

• Motores de aviones: En motores de aviones que incorporan turbinas (como motores turbofan, turbohélice o turborreactor), el DS3800DVIA o tableros de control similares desempeñan un papel crucial durante las pruebas del motor y, en algunos casos, como parte del sistema de control a bordo del motor. Durante las pruebas en tierra, ayuda a controlar con precisión el funcionamiento de la turbina para simular diferentes condiciones de vuelo y medir parámetros de rendimiento como empuje, consumo de combustible y perfiles de temperatura. En vuelo, puede ayudar a optimizar el rendimiento de la turbina en función de factores como la altitud, la velocidad del aire y las demandas de potencia de los sistemas de la aeronave. Esto garantiza un funcionamiento eficiente del motor y contribuye a la seguridad y el rendimiento generales de la aeronave.
• Equipo de apoyo terrestre: Para equipos aeroespaciales de apoyo terrestre que utilizan turbinas, como unidades de potencia auxiliar (APU) o bancos de pruebas de motores, el DS3800DVIA se utiliza para controlar y monitorear el funcionamiento de la turbina. Garantiza que las APU proporcionen la energía eléctrica necesaria y purguen el aire para los sistemas de la aeronave mientras están en tierra, manteniendo un funcionamiento estable en diversas condiciones ambientales. En los bancos de pruebas de motores, ayuda a realizar pruebas precisas y repetibles al controlar con precisión los parámetros de la turbina y recopilar datos detallados de rendimiento.

Personalización:DS3800DVIA

• • Optimización del algoritmo de control: GE o sus socios autorizados pueden modificar el firmware del dispositivo para optimizar los algoritmos de control en función de las características únicas de la turbina y sus condiciones de funcionamiento. Por ejemplo, si una turbina en particular tiene un tiempo de respuesta diferente debido a su diseño mecánico o está operando en un entorno con cambios de carga rápidos y frecuentes, el firmware se puede ajustar para implementar estrategias de control más precisas. Esto podría implicar un ajuste fino de los parámetros del controlador PID (Proporcional-Integral-Derivado) o la incorporación de técnicas avanzadas de control basadas en modelos para regular mejor la velocidad, la temperatura y la potencia de salida de la turbina. En una turbina hidroeléctrica que experimenta variaciones significativas en los caudales de agua según la temporada o la hora del día, se puede desarrollar firmware personalizado para manejar estas fluctuaciones de manera efectiva y optimizar la generación de energía.
  • Personalización de la integración de red: Cuando el sistema de turbina está conectado a una red eléctrica específica con códigos y requisitos de red particulares, el firmware se puede adaptar en consecuencia. Por ejemplo, si la red exige voltaje específico y soporte de potencia reactiva durante diferentes momentos del día o bajo ciertos eventos de la red, el firmware se puede programar para que el DS3800DVIA ajuste el funcionamiento de la turbina para satisfacer esas necesidades. Esto podría incluir funciones como ajustar automáticamente el factor de potencia de la turbina o proporcionar soporte de voltaje para ayudar a estabilizar la red. En un parque de turbinas eólicas conectado a una red con requisitos estrictos de calidad de la energía y regulación de frecuencia, el firmware personalizado puede garantizar una integración y un cumplimiento perfectos.
  • Personalización del procesamiento y análisis de datos: El firmware se puede mejorar para realizar análisis y procesamiento de datos personalizados según las necesidades específicas de la aplicación. En una planta química donde es crucial comprender el impacto de los diferentes parámetros del proceso en el rendimiento de la turbina, el firmware se puede configurar para analizar datos de sensores específicos con más detalle. Por ejemplo, podría calcular correlaciones entre el caudal de un proceso químico particular y la temperatura del escape de la turbina para identificar áreas potenciales de optimización o signos tempranos de desgaste del equipo. En una refinería de petróleo, el firmware podría personalizarse para rastrear la relación entre la calidad del petróleo crudo que se procesa y la eficiencia de las turbinas que impulsan el equipo de refinación.
  • Funciones de seguridad y comunicación: En el entorno actual donde las amenazas cibernéticas son una preocupación importante en los sistemas industriales, el firmware se puede actualizar para incorporar funciones de seguridad adicionales. Se pueden agregar métodos de cifrado personalizados para proteger los datos de comunicación entre el DS3800DVIA y otros componentes del sistema. Los protocolos de autenticación se pueden reforzar para evitar el acceso no autorizado a la configuración y funciones del tablero de control. Además, los protocolos de comunicación dentro del firmware se pueden personalizar para que funcionen sin problemas con sistemas SCADA (control de supervisión y adquisición de datos) específicos u otras plataformas de control y monitoreo de toda la planta utilizadas por el cliente. En una central eléctrica con un sistema SCADA propietario, el firmware se puede adaptar para garantizar un intercambio de datos confiable y seguro.
• Personalización de la interfaz de usuario y visualización de datos:
  • Paneles personalizados: Los operadores pueden preferir una interfaz de usuario personalizada que resalte los parámetros más relevantes para sus funciones laborales o escenarios de aplicación específicos. La programación personalizada puede crear paneles intuitivos que muestran información como tendencias de velocidad de la turbina, valores clave de temperatura y presión, y cualquier mensaje de alarma o advertencia en un formato claro y de fácil acceso. Por ejemplo, en una planta de fabricación de acero donde la atención se centra en mantener el funcionamiento estable de un laminador accionado por turbina, el tablero puede diseñarse para mostrar de manera destacada la velocidad del laminador, la temperatura de los gases de escape de la turbina y cualquier nivel de vibración que pueda indicar problemas mecánicos. En una instalación de prueba de motores de avión, el tablero podría mostrar parámetros críticos de rendimiento del motor, como la potencia de empuje y el consumo de combustible, en tiempo real.
  • Personalización de informes y registro de datos: El dispositivo se puede configurar para registrar datos específicos que son valiosos para el mantenimiento y el análisis de rendimiento de la aplicación en particular. En una planta de energía de biomasa, por ejemplo, si es importante rastrear el contenido de humedad de la materia prima de biomasa y su impacto en la eficiencia de la turbina, la funcionalidad de registro de datos se puede personalizar para registrar información detallada relacionada con estos parámetros a lo largo del tiempo. Luego se pueden generar informes personalizados a partir de estos datos registrados para brindar información a los operadores y equipos de mantenimiento, ayudándolos a tomar decisiones informadas sobre el mantenimiento de equipos y la optimización de procesos. En una estación de compresión de gas, los informes se pueden personalizar para mostrar tendencias en la presión del gas, la velocidad de la turbina y la eficiencia del compresor para ayudar en el mantenimiento preventivo y la mejora del rendimiento.

Personalización de hardware

• Configuración de entrada/salida:
  • Adaptación de entrada de energía: Dependiendo de la fuente de alimentación disponible en la instalación industrial, se pueden personalizar las conexiones de entrada del DS3800DVIA. Si la planta tiene un voltaje de suministro de energía o una clasificación de corriente no estándar, se pueden agregar módulos de acondicionamiento de energía adicionales para garantizar que el dispositivo reciba la energía adecuada. Por ejemplo, en una pequeña instalación industrial con una fuente de alimentación de CC procedente de un sistema de energía renovable como paneles solares, se puede integrar un convertidor CC-CC personalizado o un regulador de potencia para satisfacer los requisitos de entrada del tablero de control. En una plataforma de perforación marina con una configuración de generación de energía específica, la entrada de energía al DS3800DVIA se puede ajustar para manejar las variaciones de voltaje y frecuencia típicas de ese entorno.
  • Personalización de la interfaz de salida: En el lado de salida, se pueden adaptar las conexiones a otros componentes del sistema de control de la turbina, como actuadores (válvulas, variadores de velocidad, etc.) u otros cuadros de control. Si los actuadores tienen requisitos de voltaje o corriente específicos diferentes de las capacidades de salida predeterminadas del DS3800DVIA, se pueden realizar conectores o disposiciones de cableado personalizados. Además, si es necesario interactuar con dispositivos de monitoreo o protección adicionales (como sensores de temperatura o sensores de vibración adicionales), los terminales de salida se pueden modificar o ampliar para acomodar estas conexiones. En una planta de fabricación de productos químicos donde se instalan sensores de temperatura adicionales cerca de componentes críticos de la turbina para mejorar el monitoreo, la interfaz de salida del DS3800DVIA se puede personalizar para integrar y procesar los datos de estos nuevos sensores.
• Módulos complementarios:
  • Módulos de monitoreo mejorados: Para mejorar las capacidades de diagnóstico y monitoreo, se pueden agregar módulos de sensores adicionales. Por ejemplo, se pueden conectar sensores de temperatura de alta precisión a componentes clave dentro del sistema de turbina que aún no están cubiertos por el conjunto de sensores estándar. También se pueden integrar sensores de vibración para detectar cualquier anomalía mecánica en la turbina o su equipo asociado. Estos datos adicionales del sensor luego pueden ser procesados ​​por el DS3800DVIA y utilizados para un monitoreo de condición más completo y una alerta temprana de posibles fallas. En una aplicación aeroespacial, donde la confiabilidad del funcionamiento de la turbina es crítica, se pueden agregar sensores adicionales para monitorear parámetros como la vibración de las palas y la temperatura de los rodamientos a la configuración DS3800DVIA para proporcionar información de salud más detallada.
  • Módulos de expansión de comunicación: Si el sistema industrial tiene una infraestructura de comunicación heredada o especializada con la que el DS3800DVIA necesita interactuar, se pueden agregar módulos de expansión de comunicación personalizados. Esto podría implicar la integración de módulos para admitir protocolos de comunicación en serie más antiguos que todavía se utilizan en algunas instalaciones o agregar capacidades de comunicación inalámbrica para el monitoreo remoto en áreas de difícil acceso de la planta o para la integración con equipos de mantenimiento móviles. En una gran planta de energía distribuida en un área amplia, se pueden agregar módulos de comunicación inalámbrica al DS3800DVIA para permitir a los operadores monitorear de forma remota el rendimiento de la turbina desde una sala de control central o durante las inspecciones en el sitio.

Personalización basada en requisitos ambientales

• Cerramiento y protección:
  • Adaptación a entornos hostiles: En entornos industriales que son particularmente hostiles, como aquellos con altos niveles de polvo, humedad, temperaturas extremas o exposición a productos químicos, la carcasa física del DS3800DVIA se puede personalizar. Se pueden agregar revestimientos, juntas y sellos especiales para mejorar la protección contra la corrosión, la entrada de polvo y la humedad. Por ejemplo, en una planta de procesamiento de productos químicos donde existe riesgo de salpicaduras y vapores químicos, el gabinete puede estar fabricado con materiales resistentes a la corrosión química y sellado para evitar que sustancias nocivas lleguen a los componentes internos del tablero de control. En una planta de energía solar térmica ubicada en un desierto donde las tormentas de polvo son comunes, el gabinete se puede diseñar con características mejoradas a prueba de polvo para mantener el DS3800DVIA funcionando correctamente.
  • Personalización de la gestión térmica: Dependiendo de las condiciones de temperatura ambiente del entorno industrial, se pueden incorporar soluciones personalizadas de gestión térmica. En una instalación ubicada en un clima cálido donde el tablero de control puede estar expuesto a altas temperaturas durante períodos prolongados, se pueden integrar disipadores de calor adicionales, ventiladores de enfriamiento o incluso sistemas de enfriamiento líquido (si corresponde) en el gabinete para mantener el dispositivo dentro de su rango de temperatura de funcionamiento óptimo. En una planta de energía de clima frío, se pueden agregar elementos calefactores o aislamiento para garantizar que el DS3800DVIA arranque y funcione de manera confiable incluso en temperaturas bajo cero.

Personalización para estándares y regulaciones industriales específicas

• Personalización del cumplimiento:
  • Requisitos de la planta de energía nuclear: En las plantas de energía nuclear, que tienen estándares regulatorios y de seguridad extremadamente estrictos, el DS3800DVIA se puede personalizar para satisfacer estas demandas específicas. Esto podría implicar el uso de materiales y componentes endurecidos por radiación, someterse a procesos de prueba y certificación especializados para garantizar la confiabilidad en condiciones nucleares e implementar características redundantes o a prueba de fallas para cumplir con los altos requisitos de seguridad de la industria. En un buque de guerra de propulsión nuclear, por ejemplo, el tablero de control tendría que cumplir estrictos estándares de seguridad y desempeño para garantizar el funcionamiento seguro de los sistemas de turbinas del buque.
  • Estándares aeroespaciales y de aviación: En aplicaciones aeroespaciales, existen regulaciones específicas con respecto a la tolerancia a las vibraciones, la compatibilidad electromagnética (EMC) y la confiabilidad debido a la naturaleza crítica de las operaciones de las aeronaves. El DS3800DVIA se puede personalizar para cumplir con estos requisitos. Por ejemplo, podría ser necesario modificarlo para tener características mejoradas de aislamiento de vibraciones y una mejor protección contra interferencias electromagnéticas para garantizar un funcionamiento confiable durante el vuelo. En el proceso de fabricación de un motor de avión, el tablero de control tendría que cumplir con estrictos estándares de calidad y rendimiento de la aviación para garantizar la seguridad y eficiencia de los motores.

Soporte y servicios:DS3800DVIA

Nuestros servicios y soporte técnico de productos están diseñados para garantizar que usted tenga una experiencia sin problemas con nuestro producto. Nuestro equipo de expertos técnicos está disponible para responder cualquier pregunta que pueda tener sobre la instalación, configuración y uso de nuestro producto. También proporcionamos documentación completa del producto que incluye manuales de usuario, preguntas frecuentes y guías de solución de problemas. Además, ofrecemos una gama de servicios, que incluyen capacitación, personalización e integración de productos para garantizar que nuestro producto satisfaga sus necesidades específicas. Nuestro objetivo es brindarle la mejor experiencia posible con nuestro producto, y nuestro soporte técnico y servicios son una parte integral de ese compromiso.
