Panel de interfaz auxiliar DS3800HFXC de General Electric para aplicaciones industriales

Descripción del producto:DS3800HFXC

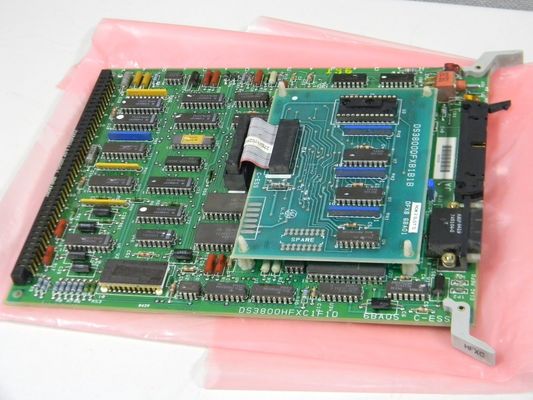

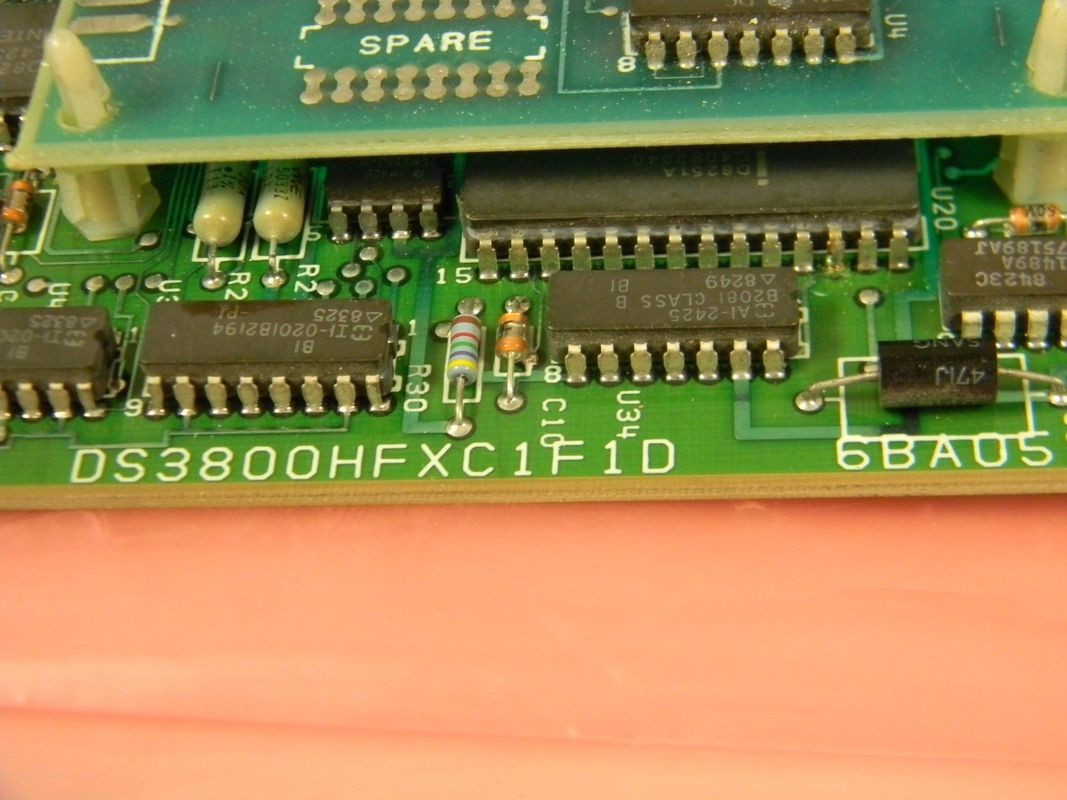

• Diseño de placa y conectores: El DS3800HFXC tiene un diseño de placa de circuito impreso cuidadosamente organizado que alberga una multitud de componentes electrónicos. En un extremo, cuenta con un conector modular, que está diseñado para proporcionar una interfaz estandarizada para conectarlo a otras placas o módulos dentro del sistema. Este diseño modular simplifica el proceso de integración y permite un fácil reemplazo o actualización. Frente al conector modular, hay palancas de retención que ayudan a asegurar la placa firmemente en su lugar dentro de su gabinete o rack, asegurando que permanezca estable incluso en presencia de vibraciones o tensiones mecánicas típicas de entornos industriales.

• Integración de componentes: Incorpora una diversa gama de componentes electrónicos. Múltiples circuitos integrados son el núcleo de sus capacidades de procesamiento y control y realizan tareas como procesamiento de señales, almacenamiento de datos y gestión de comunicaciones. Hay ocho conjuntos de redes de resistencias, que se utilizan para ajustar con precisión los niveles de voltaje, establecer límites de corriente o para acondicionar la señal para garantizar una transmisión de señal precisa y confiable. Junto a estos, las resistencias, condensadores y diodos tradicionales se distribuyen por todo el tablero, cumpliendo funciones como filtrar el ruido eléctrico, almacenar energía eléctrica temporalmente y controlar la dirección del flujo de corriente en diferentes circuitos.

• Indicadores de estado: La parte frontal del tablero tiene tres luces indicadoras de estado rojas. Estas luces ofrecen valiosas señales visuales sobre el estado operativo de la placa de un vistazo. Pueden indicar diferentes aspectos como el estado del suministro de energía (si la energía se recibe correctamente y la placa está encendida), la actividad de comunicación (que muestra si se están transmitiendo o recibiendo datos) o la presencia de un error o condición de advertencia relacionada con la alimentación de la placa. funciones internas. Por ejemplo, una luz fija podría indicar un funcionamiento normal, mientras que una luz parpadeante podría indicar una comunicación en curso o un problema específico que requiere atención.

Descripción funcional

• Procesamiento de señales y capacidades de entrada/salida: La placa está diseñada para manejar una variedad de señales de entrada y salida. Tiene múltiples canales de entrada analógica capaces de recibir señales de voltaje de sensores que miden parámetros físicos como temperatura, presión o posición. Estas entradas analógicas normalmente pueden admitir rangos de voltaje como 0 - 5 V CC o 0 - 10 V CC, según la configuración del puente o la configuración interna. La resolución de estas entradas analógicas suele ser de 12 bits o superior, lo que permite una representación precisa de los datos del sensor para su posterior procesamiento.

• Funciones de comunicación: El DS3800HFXC desempeña un papel vital al permitir la comunicación dentro de los sistemas industriales. Admite interfaces de comunicación serie y paralela. Para la comunicación en serie, puede funcionar a varias velocidades en baudios, que normalmente van desde 9600 bits por segundo (bps) hasta valores más altos como 115200 bps o más, según la configuración específica y los requisitos de los dispositivos conectados. Es compatible con protocolos de comunicación serie estándar de la industria, como RS232 y RS485. RS232 se utiliza a menudo para comunicación punto a punto de corta distancia con dispositivos locales como interfaces de operador o herramientas de diagnóstico, mientras que RS485 permite comunicación multipunto y es adecuado para conectar múltiples dispositivos en el mismo bus en configuraciones de control industrial distribuido.

• Almacenamiento de datos y programabilidad: La placa contiene un módulo de memoria de sólo lectura programable y borrable (EPROM) con una determinada capacidad de almacenamiento, normalmente en el rango de varios kilobytes a unos pocos megabytes. Esta EPROM se utiliza para almacenar firmware, algoritmos de control y datos de configuración. La capacidad de borrar y reprogramar la EPROM permite personalizar el comportamiento y la funcionalidad de la placa para adaptarse a diferentes aplicaciones industriales y requisitos cambiantes a lo largo del tiempo. También hay una cierta cantidad de memoria de acceso aleatorio (RAM) integrada para el almacenamiento temporal de datos durante el funcionamiento, cuya capacidad suele oscilar entre unos pocos kilobytes y decenas de megabytes, según el diseño. El procesador utiliza la RAM para almacenar y manipular datos como lecturas de sensores, resultados de cálculos intermedios y buffers de comunicación mientras procesa información y ejecuta tareas.

Papel en los sistemas industriales

• Aplicaciones de generación de energía: En centrales eléctricas de turbinas de gas y turbinas de vapor, el DS3800HFXC actúa como una interfaz de comunicación crítica entre diferentes componentes del sistema de control. Recibe datos de sensores relacionados con parámetros de la turbina como temperatura, presión y velocidad de rotación, y transmite esta información a la unidad de control principal u otros subsistemas relevantes. Esto permite un control coordinado del funcionamiento de la turbina, incluido el ajuste del flujo de combustible, el control de válvulas y la sincronización con el sistema de excitación del generador para garantizar una generación de energía estable y la integración de la red. También facilita la comunicación con los sistemas de monitoreo y diagnóstico, proporcionando actualizaciones de estado en tiempo real que ayudan en la detección temprana de problemas potenciales y en la implementación de estrategias de mantenimiento preventivo.
• Fabricación y procesamiento industrial: En plantas químicas y petroquímicas, así como en industrias metalúrgicas y mineras, la placa se conecta con varios sensores y actuadores durante todo el proceso de producción. Permite que el sistema de control reciba datos sobre parámetros como caudales de fluidos, concentraciones de productos químicos y vibración del equipo, y utilice esta información para ajustar las variables del proceso y mantener condiciones operativas óptimas. Por ejemplo, en un reactor químico, puede ayudar a regular la temperatura y el flujo de reactivo basándose en la retroalimentación del sensor para garantizar la calidad del producto y la seguridad del proceso. En una operación minera, puede gestionar la comunicación entre trituradoras, transportadores y bombas para optimizar el flujo de materiales y evitar la sobrecarga del equipo.
• Integración de energías renovables y microrredes: En plantas de energía híbridas que combinan fuentes de energía convencionales y renovables, el DS3800HFXC es esencial para integrar los diferentes sistemas. Puede comunicarse con los sistemas de control de turbinas de gas, turbinas de vapor, turbinas eólicas y paneles solares, lo que permite una operación coordinada y una gestión del equilibrio energético. En las microrredes, participa en el control de la generación de energía a partir de diversas fuentes y en la gestión de la demanda de carga, lo que permite un funcionamiento perfecto ya sea que la microrred esté conectada a la red principal o funcione en modo isla.
• Gestión de edificios e instalaciones: En grandes edificios comerciales, la placa interactúa con sensores de temperatura interior, humedad y ocupación, y se comunica con el sistema HVAC para optimizar el confort y la eficiencia energética. También se conecta con el sistema de distribución de energía del edificio y los generadores de respaldo, lo que garantiza un suministro de energía confiable para los sistemas críticos durante cortes de red. Además, puede integrarse con el sistema de gestión de energía del edificio para monitorear e informar sobre los patrones de consumo de energía, facilitando las medidas de conservación de energía.

Consideraciones ambientales y operativas

• Tolerancia a la temperatura y la humedad: El DS3800HFXC está diseñado para funcionar dentro de un rango de temperatura relativamente amplio, normalmente de -20 °C a +70 °C. Esta amplia tolerancia a la temperatura le permite funcionar de manera confiable en diversos entornos industriales, desde ubicaciones frías al aire libre, como sitios de generación de energía en regiones más frías, hasta plantas de fabricación o instalaciones de proceso cálidas y húmedas. También puede funcionar en entornos con un rango de humedad relativa de alrededor del 5 % al 95 % (sin condensación), lo cual es común en muchos entornos industriales donde puede haber vapor de agua o condensación debido a procesos o condiciones ambientales. Se incorporan características de diseño y protección adecuadas para evitar problemas relacionados con la humedad, como cortocircuitos o corrosión de los componentes internos.
• Compatibilidad electromagnética (CEM): Para garantizar el funcionamiento adecuado en presencia de interferencias electromagnéticas de otros equipos industriales y minimizar sus propias emisiones electromagnéticas que podrían afectar a los dispositivos cercanos, la placa cumple con los estándares EMC pertinentes. Incorpora medidas como un blindaje adecuado, filtrado de señales de entrada y salida y una cuidadosa disposición de los componentes en la placa para reducir el acoplamiento electromagnético y las interferencias. Esto le permite mantener la integridad de la señal y una comunicación confiable en los entornos industriales eléctricamente ruidosos donde normalmente se implementa.

Características:DS3800HFXC

• • Cuenta con un conector modular en un extremo, que permite una integración fácil y estandarizada con otros componentes del sistema. Este diseño modular simplifica la instalación, el reemplazo y las actualizaciones, ya que proporciona una interfaz clara y definida para conectarse a placas o módulos adyacentes. En el extremo opuesto, están presentes las palancas de retención, lo que garantiza que la placa permanezca segura en su lugar dentro de su carcasa o recinto. Este diseño mecánico ayuda a evitar el desplazamiento accidental durante el funcionamiento, lo cual es crucial teniendo en cuenta los entornos industriales dinámicos y a menudo vibratorios donde se utilizan estas placas.
  • La parte frontal del tablero tiene tres luces indicadoras de estado rojas. Estas luces desempeñan un papel vital al proporcionar rápidamente señales visuales sobre el estado operativo de la placa. Los técnicos y operadores pueden echar un vistazo a estas luces para obtener información inmediata sobre si la placa está funcionando correctamente, si hay algún problema como errores de comunicación o problemas de suministro de energía, o si ciertos procesos críticos están en progreso. Por ejemplo, una luz podría indicar el estado de energía (encendido o apagado), otra podría indicar actividad de comunicación y la tercera podría mostrar un error o una condición de advertencia relacionada con las funciones internas de la placa.
• Opciones de conectores versátiles:
  • La placa está equipada con una variedad de conectores que mejoran su conectividad y flexibilidad. Junto con los conectores grandes en sus bordes, hay conectores de clavijas verticales y dos conectores adicionales. Estos múltiples puntos de conexión le permiten interactuar con una amplia gama de otros componentes, incluidos sensores, actuadores y otros tableros de control. Los diferentes tipos de conectores pueden admitir varios tipos de señales, como señales analógicas y digitales, lo que permite una integración perfecta con diversos dispositivos en la configuración de control industrial. Por ejemplo, los conectores grandes podrían usarse para transportar energía y señales de datos de gran ancho de banda, mientras que los conectores de clavijas verticales podrían dedicarse a entradas de sensores específicas o líneas de comunicación con subsistemas particulares.
  • Los cuatro pies montados en la superficie del tablero están diseñados para facilitar la adición de subtableros opcionales. Esta característica de capacidad de expansión es muy ventajosa ya que permite a los usuarios personalizar la funcionalidad del DS3800HFXC según los requisitos de la aplicación específica. Las subplacas se pueden agregar para proporcionar características adicionales como canales de entrada/salida adicionales, interfaces de comunicación especializadas o capacidades de procesamiento mejoradas, lo que permite que la placa se adapte a diferentes procesos industriales y escenarios de control.

• Características de componentes y circuitos

• Integración rica de componentes:
  • El DS3800HFXC incorpora una amplia gama de componentes electrónicos. Tiene múltiples circuitos integrados que forman el núcleo de sus funciones de procesamiento y control. Estos circuitos integrados funcionan en conjunto para ejecutar diversas tareas, como procesamiento de señales, almacenamiento de datos y gestión de comunicaciones. Junto con estos, hay ocho conjuntos de redes de resistencias, que se utilizan para configurar con precisión niveles de voltaje, límites de corriente o para fines de acondicionamiento de señales. Las resistencias, condensadores y diodos tradicionales también están presentes en abundancia, desempeñando funciones en tareas como filtrar el ruido eléctrico, almacenar energía eléctrica temporalmente y permitir que la corriente fluya en una sola dirección en circuitos específicos.
  • Además, la placa contiene componentes de interruptor y transistores. Los componentes del interruptor se pueden usar para configurar diferentes modos operativos o habilitar/deshabilitar ciertas funciones, mientras que los transistores actúan como amplificadores o interruptores para controlar el flujo de corriente eléctrica en varias partes del circuito. Esta diversa colección de componentes permite la implementación de funciones eléctricas y electrónicas complejas en una sola placa, lo que la hace capaz de manejar múltiples aspectos de las tareas de comunicación y control industrial.
• Ampliabilidad a través de subplacas:
  • Como se mencionó anteriormente, los cuatro pies en la superficie del tablero están diseñados para soportar subtableros opcionales. Estas subplacas pueden comunicarse con la placa principal mediante cables conectados a los conectores de clavijas verticales. Este enfoque de expansión modular permite a los usuarios mejorar la funcionalidad del DS3800HFXC sin tener que reemplazar toda la placa. Por ejemplo, si una aplicación requiere canales de entrada analógica adicionales para conectar más sensores de temperatura o presión en un sistema de control de turbina, se puede agregar una subplaca de entrada analógica adecuada. De manera similar, si se necesitan interfaces de comunicación adicionales para integrarse con nuevos dispositivos de monitoreo o control en una configuración de automatización industrial, se puede conectar una subplaca con los protocolos de comunicación necesarios.

• Funciones de personalización y configuración

• Configuración de puente:
  • La presencia de ocho puentes en el tablero ofrece una flexibilidad significativa a la hora de configurar su funcionamiento. Estos puentes se pueden configurar manualmente para modificar varios parámetros y funciones. Por ejemplo, se pueden utilizar para seleccionar diferentes protocolos de comunicación según los dispositivos con los que la placa necesita interactuar. Si el sistema incluye equipos heredados que utilizan un protocolo serie antiguo, los puentes se pueden ajustar para habilitar ese protocolo específico para una comunicación perfecta. También se pueden utilizar para definir el tipo y rango de señales de entrada y salida. Por ejemplo, configurar los puentes puede determinar si un canal de entrada analógica espera una señal de voltaje en el rango de 0 - 5 V o 0 - 10 V, dependiendo del sensor conectado a él. Este nivel de configuración manual permite ajustes rápidos e in situ para adaptar la placa a los requisitos cambiantes de la aplicación o integrarla con diferentes tipos de equipos industriales.
• Módulo EPROM:
  • La placa tiene un módulo de memoria de sólo lectura programable y borrable (EPROM). Esta EPROM es un elemento crucial que permite a los usuarios programar algoritmos y lógica de control específicos en la placa. Los ingenieros pueden escribir firmware o código personalizado que defina cómo el DS3800HFXC procesa las señales de entrada, toma decisiones basadas en esas señales y genera comandos de salida para controlar actuadores o comunicarse con otros componentes. Esta programabilidad permite adaptar el comportamiento de la placa a procesos industriales únicos. Por ejemplo, en una aplicación de control de turbina de gas, se pueden programar algoritmos personalizados en la EPROM para optimizar el control de la velocidad de la turbina en función de condiciones de carga específicas o para implementar procedimientos de parada de seguridad especializados que sean particulares de esa instalación.

• Características operativas y ambientales

• Rendimiento confiable en condiciones variables:
  • La placa está diseñada para funcionar en un rango de temperatura relativamente amplio, normalmente de -20 °C a +70 °C. Esta amplia tolerancia a la temperatura garantiza que pueda funcionar de manera confiable en diversos entornos industriales, desde sitios fríos de generación de energía al aire libre en climas más fríos hasta instalaciones de fabricación o plantas de proceso cálidas y húmedas. Los componentes y materiales utilizados en su construcción se seleccionan cuidadosamente para mantener sus propiedades eléctricas y mecánicas en este rango de temperatura, minimizando el riesgo de degradación del rendimiento o fallas debido a variaciones de temperatura.
  • También tiene características eléctricas robustas, como un funcionamiento de voltaje estable dentro de rangos específicos (como 5 V, 12 V, etc.) y una velocidad de transmisión de señal relativamente alta. La capacidad de manejar diferentes niveles de voltaje para el suministro de energía y operar con una transmisión de señal rápida le permite trabajar de manera efectiva con una variedad de otros componentes y sistemas electrónicos, lo que garantiza un flujo de datos fluido y un control en tiempo real en aplicaciones de control industrial. Ya sea comunicándose con sensores que miden parámetros en milisegundos o enviando comandos de control a actuadores para obtener respuestas rápidas, el DS3800HFXC puede mantenerse al día con las demandas del proceso industrial.
• Comunicación e Interoperabilidad:
  • Con múltiples tipos de interfaz, incluidas interfaces paralelas y seriales, el DS3800HFXC puede comunicarse con una amplia gama de dispositivos. Las interfaces paralelas son útiles para la transferencia de datos de alta velocidad entre placas adyacentes o componentes internos dentro del sistema de control, lo que facilita el intercambio rápido de grandes cantidades de datos. Las interfaces serie, por otro lado, son ideales para conectarse a dispositivos externos a distancias más largas o para comunicarse con equipos heredados que quizás solo admitan comunicación serie. Esta versatilidad en las interfaces de comunicación permite que la placa se integre con diferentes partes de un sistema de automatización industrial, como controladores lógicos programables (PLC), sistemas de control distribuido (DCS) y otras estaciones de monitoreo u operador, lo que permite un control y datos integrales de todo el sistema. intercambio.

Parámetros técnicos:DS3800HFXC

• • Voltaje de entrada: La placa normalmente funciona dentro de rangos de voltaje de CC específicos. Normalmente, puede aceptar múltiples entradas de voltaje estándar, como +5 V CC y +12 V CC. Estos voltajes alimentan diferentes componentes y circuitos internos de la placa, y cada riel de voltaje cumple funciones específicas. Por ejemplo, +5 V CC podría usarse para alimentar los circuitos lógicos digitales, mientras que +12 V CC podría usarse para controlar ciertos componentes analógicos o proporcionar energía a interfaces externas.
  • Consumo de energía: En condiciones normales de funcionamiento, el consumo de energía del DS3800HFXC generalmente se encuentra dentro de un cierto rango, dependiendo de su carga de trabajo y la cantidad de dispositivos conectados. Puede consumir entre 5 y 15 vatios en promedio, pero esto puede aumentar durante la actividad máxima cuando se manejan tareas extensas de comunicación o procesamiento de datos. Es necesario garantizar una capacidad de suministro de energía adecuada para mantener un funcionamiento estable, considerando posibles fluctuaciones de energía en entornos industriales.
• Niveles de señal y características:
  • Entradas analógicas: Tiene varios canales de entrada analógica diseñados para recibir señales de sensores que miden diversos parámetros físicos como temperatura, presión o posición. Estas entradas analógicas pueden manejar señales de voltaje típicamente dentro de rangos como 0 - 5 V CC o 0 - 10 V CC, dependiendo de la configuración establecida mediante puentes o ajustes internos. La resolución de estas entradas analógicas puede ser, por ejemplo, de 12 bits o superior, lo que permite una medición y diferenciación precisas de los niveles de la señal de entrada. Esto permite una representación precisa de los datos del sensor para su posterior procesamiento.
  • Salidas analógicas: La placa también puede incluir varios canales de salida analógica. Estos pueden generar señales de control analógicas con rangos de voltaje similares a las entradas, como 0 - 5 V CC o 0 - 10 V CC. La impedancia de salida de estos canales generalmente está diseñada para cumplir con los requisitos de carga típicos en los sistemas de control industrial, lo que garantiza una entrega de señal estable y precisa a actuadores u otros dispositivos que dependen de una entrada analógica para su funcionamiento. Los canales de salida tienen suficiente capacidad de accionamiento para suministrar la corriente necesaria para accionar componentes industriales comunes dentro de sus requisitos de energía especificados.
  • Entradas y salidas digitales: Los canales de entrada digital en el DS3800HFXC están configurados para aceptar niveles lógicos estándar, a menudo siguiendo los estándares TTL (lógica de transistor-transistor) o CMOS (semiconductor de óxido metálico complementario). Un nivel alto digital podría estar en el rango de 2,4 V a 5 V, y un nivel bajo digital de 0 V a 0,8 V. Estas entradas digitales pueden interactuar con dispositivos como interruptores, sensores digitales o indicadores de estado. Los canales de salida digital, por otro lado, pueden proporcionar señales binarias con niveles lógicos similares para controlar componentes como relés, válvulas solenoides o pantallas digitales. Tienen las capacidades apropiadas de absorción o abastecimiento de corriente para activar estos dispositivos externos de manera confiable.

Parámetros de la interfaz de comunicación

• Interfaces serie:
  • Velocidades de baudios: La placa admite una variedad de velocidades en baudios para sus interfaces de comunicación en serie, que se usan comúnmente para conectarse a dispositivos externos a distancias más largas o para interactuar con equipos heredados. Por lo general, puede manejar velocidades en baudios desde 9600 bits por segundo (bps) hasta valores más altos como 115200 bps o incluso más, según la configuración específica y los requisitos de los dispositivos conectados. Esta flexibilidad permite una comunicación perfecta con una variedad de sensores, actuadores u otras unidades de control basados ​​en serie.
  • Protocolos: Es compatible con varios protocolos de comunicación en serie, como RS232, RS485 u otros protocolos estándar de la industria, según las necesidades de la aplicación. RS232 se utiliza a menudo para comunicaciones punto a punto de corta distancia con dispositivos como interfaces de operador local o herramientas de diagnóstico. RS485, por otro lado, permite la comunicación multipunto y puede admitir múltiples dispositivos conectados en el mismo bus, lo que lo hace adecuado para configuraciones de control industrial distribuido donde varios componentes necesitan comunicarse entre sí y con el DS3800HFXC.
• Interfaces paralelas:
  • Ancho de transferencia de datos: Las interfaces paralelas de la placa tienen un ancho de transferencia de datos específico, que podría ser, por ejemplo, 8 bits, 16 bits u otra configuración adecuada. Esto determina la cantidad de datos que se pueden transferir simultáneamente en un solo ciclo de reloj entre el DS3800HFXC y otros componentes conectados, generalmente otras placas dentro del mismo sistema de control. Un ancho de transferencia de datos más amplio permite velocidades de transferencia de datos más rápidas cuando es necesario intercambiar rápidamente grandes cantidades de información, como en escenarios de adquisición de datos de alta velocidad o distribución de señales de control.
  • Velocidad del reloj: Las interfaces paralelas funcionan a una determinada velocidad de reloj, que define la frecuencia con la que se pueden transferir datos. Esta velocidad de reloj suele estar en el rango de MHz y está optimizada para una transferencia de datos eficiente y confiable dentro del sistema de control. Por ejemplo, se podría utilizar una velocidad de reloj de 10 MHz o superior para garantizar que los datos relacionados con lecturas de sensores, comandos de control o actualizaciones de estado interno puedan comunicarse rápidamente entre diferentes partes de la configuración de control industrial.

Especificaciones de procesamiento y memoria

• Procesador: Si bien los detalles específicos sobre el modelo exacto del procesador pueden variar, la placa incorpora una unidad de procesamiento capaz de manejar las tareas relacionadas con el procesamiento de señales, la gestión de comunicaciones y la ejecución de algoritmos de control. El procesador tiene una frecuencia de reloj en el rango que le permite realizar estas funciones de manera oportuna, generalmente en el rango de decenas a cientos de MHz, dependiendo del diseño específico y los requisitos de la aplicación. Está diseñado para manejar múltiples señales de entrada y salida simultáneamente y tomar decisiones basadas en lógica programada para asegurar el buen funcionamiento de los procesos de control industrial en los que participa.
• Memoria:
  • EPROM (Memoria de sólo lectura programable y borrable): La placa contiene un módulo EPROM con una determinada capacidad de almacenamiento, normalmente en el rango de varios kilobytes a unos pocos megabytes. Esta EPROM se utiliza para almacenar firmware, algoritmos de control y datos de configuración. La capacidad de borrar y reprogramar la EPROM permite personalizar el comportamiento y la funcionalidad de la placa, lo que le permite adaptarse a diferentes aplicaciones industriales y requisitos cambiantes con el tiempo.
  • Memoria de acceso aleatorio (RAM): También hay una cierta cantidad de RAM integrada para el almacenamiento temporal de datos durante el funcionamiento. La capacidad de la RAM puede variar desde unos pocos kilobytes hasta decenas de megabytes, según el diseño. El procesador lo utiliza para almacenar y manipular datos como lecturas de sensores, resultados de cálculos intermedios y buffers de comunicación mientras procesa información y ejecuta tareas.

Especificaciones ambientales

• Temperatura de funcionamiento: Como se mencionó anteriormente, el DS3800HFXC puede funcionar dentro de un rango de temperatura de -20 °C a +70 °C. Esta amplia tolerancia a la temperatura es crucial para su uso en diversos entornos industriales, desde ubicaciones frías al aire libre, como sitios de generación de energía en regiones más frías, hasta plantas de fabricación o instalaciones de proceso cálidas y húmedas. Los materiales y componentes utilizados en su construcción se seleccionan para mantener la estabilidad eléctrica y mecánica en este rango de temperatura, lo que garantiza un rendimiento confiable sin una degradación significativa debido a las fluctuaciones de temperatura.
• Humedad: Puede funcionar en entornos con un rango de humedad relativa que normalmente oscila entre el 5% y el 95% (sin condensación). Esta tolerancia a la humedad le permite operar en áreas con niveles de humedad variables, lo cual es común en muchos entornos industriales donde puede haber vapor de agua o condensación debido a procesos o condiciones ambientales. Se incorporan características de diseño y protección adecuadas para evitar problemas relacionados con la humedad, como cortocircuitos o corrosión de los componentes internos.
• Compatibilidad electromagnética (CEM): La placa cumple con los estándares EMC pertinentes para garantizar su correcto funcionamiento en presencia de interferencias electromagnéticas de otros equipos industriales y para minimizar sus propias emisiones electromagnéticas que podrían afectar a los dispositivos cercanos. Está diseñado para resistir campos electromagnéticos generados por motores, transformadores y otros componentes eléctricos que se encuentran comúnmente en entornos industriales y mantener la integridad de la señal y la confiabilidad de la comunicación. Esto implica medidas como un blindaje adecuado, filtrado de señales de entrada y salida y una cuidadosa disposición de los componentes en la placa para reducir el acoplamiento electromagnético y las interferencias.

Dimensiones físicas y montaje

• Tamaño del tablero: Las dimensiones físicas del DS3800HFXC suelen coincidir con los tamaños de tablero de control industrial estándar. Puede tener una longitud en el rango de 8 a 16 pulgadas, un ancho de 6 a 12 pulgadas y un grosor de 1 a 3 pulgadas, según el diseño específico y el factor de forma. Estas dimensiones se eligen para encajar en gabinetes o gabinetes de control industrial estándar y para permitir una instalación y conexión adecuadas con otros componentes.
• Método de montaje: Está diseñado para montarse de forma segura dentro de su carcasa o recinto designado. Por lo general, presenta orificios o ranuras de montaje a lo largo de sus bordes o utiliza palancas de retención en un extremo para garantizar que permanezca firmemente en su lugar durante el funcionamiento. El mecanismo de montaje está diseñado para soportar las vibraciones y tensiones mecánicas comunes en entornos industriales, evitando cualquier aflojamiento o desalineación que pueda afectar sus conexiones eléctricas o su rendimiento.

Aplicaciones:DS3800HFXC

• Centrales eléctricas de turbinas de gas:
  • En las centrales eléctricas de turbinas de gas, el DS3800HFXC sirve como una interfaz de comunicación crucial dentro del sistema de control. Se conecta con varios sensores que monitorean parámetros como la temperatura de entrada de la turbina, la presión de descarga del compresor y la velocidad de rotación del eje. Estas señales del sensor se reciben a través de sus canales de entrada analógicos y digitales. Luego, la placa procesa y transmite estos datos a la unidad de control principal u otros subsistemas relevantes utilizando sus interfaces de comunicación en serie o en paralelo. Por ejemplo, puede comunicarse con el sistema de control de combustible de la turbina para ajustar el caudal de combustible en función de las lecturas de temperatura y velocidad en tiempo real, lo que garantiza un rendimiento óptimo y un funcionamiento seguro de la turbina de gas.
  • También permite la comunicación entre diferentes componentes de control de la central eléctrica. Por ejemplo, puede facilitar el intercambio de datos entre el sistema de control de la turbina de gas y el sistema de control de excitación del generador. Esto permite una operación coordinada, donde la salida del generador se puede ajustar de acuerdo con la generación de energía de la turbina para mantener niveles estables de voltaje y frecuencia para la integración de la red. Además, puede comunicarse con los sistemas de monitoreo y diagnóstico de la planta, enviando información del estado de la turbina de gas en tiempo real a la sala de control del operador. Esto ayuda a la detección temprana de posibles problemas o condiciones anormales, lo que permite un mantenimiento oportuno y evita costosos tiempos de inactividad.
• Centrales eléctricas de turbinas de vapor:
  • En las centrales eléctricas de turbinas de vapor, el DS3800HFXC desempeña un papel similar al facilitar la comunicación y el control. Interactúa con sensores de temperatura ubicados a lo largo de la ruta del vapor, sensores de presión en las líneas de vapor y sensores de vibración en el eje de la turbina. La placa recibe estas señales de los sensores y las transmite a la lógica de control de la turbina de vapor para su procesamiento. Con base en estos datos, el sistema de control puede tomar decisiones con respecto a los ajustes de la válvula de vapor para mantener el flujo de vapor y la presión correctos para el funcionamiento eficiente de la turbina. Por ejemplo, si un sensor de presión indica una caída en la presión del vapor en una sección particular de la línea de vapor, el DS3800HFXC puede transmitir esta información al sistema de control, que luego puede abrir o cerrar las válvulas apropiadas para regular la presión y garantizar una energía estable. generación.
  • También participa en los procesos generales de automatización y seguimiento de la planta. La placa se puede conectar con el sistema de control distribuido (DCS) o el sistema de control de supervisión y adquisición de datos (SCADA) de la planta para proporcionar datos completos sobre el funcionamiento de la turbina de vapor. Esto incluye parámetros como producción de energía, consumo de vapor y estado de salud del equipo. Los operadores pueden utilizar esta información para optimizar el rendimiento de la planta, programar actividades de mantenimiento y responder a cualquier cambio operativo o emergencia.

Fabricación y procesamiento industrial

• Plantas Químicas y Petroquímicas:
  • En plantas químicas y petroquímicas, donde los procesos complejos requieren control y monitoreo precisos de múltiples variables, el DS3800HFXC se utiliza para interactuar con varios equipos de proceso. Puede conectarse con sensores que miden parámetros como caudales de fluidos, concentraciones químicas y temperatura en diferentes partes del proceso de producción. Por ejemplo, en un reactor químico, puede recibir datos de temperatura y presión de sensores y comunicar esta información al sistema de control que ajusta los elementos de calentamiento o enfriamiento y el flujo de reactivos. Esto ayuda a mantener las condiciones óptimas de reacción y garantizar la calidad del producto y la seguridad del proceso.
  • También permite la comunicación entre diferentes secciones del sistema de control de la planta. En una refinería, puede facilitar el intercambio de datos entre las unidades responsables de la destilación del petróleo crudo, el craqueo catalítico y la mezcla de productos. Esto permite una coordinación perfecta de todo el proceso de producción, asegurando que los productos correctos se produzcan a los ritmos correctos y cumplan con las especificaciones requeridas. Además, puede conectarse con los sistemas de seguridad de la planta, como sistemas de parada de emergencia y sistemas de detección de incendios, proporcionando un enlace de comunicación que permite una respuesta rápida en caso de situaciones peligrosas.
• Industria metalúrgica y minera:
  • En plantas de procesamiento de metales, como acerías, el DS3800HFXC se emplea para controlar y monitorear equipos como hornos de arco eléctrico, laminadores y hornos de refinación de cuchara. Se conecta con sensores que miden parámetros como corriente eléctrica, temperatura y vibración en estos procesos. Por ejemplo, en un horno de arco eléctrico, puede recibir datos de corriente y voltaje de sensores y comunicarse con el sistema de control de suministro de energía para ajustar la entrada de energía para una fusión eficiente de metales. En un laminador, puede interactuar con sensores de velocidad en los rodillos y comunicarse con el sistema de control de transmisión para garantizar la velocidad y tensión correctas del metal que se procesa.
  • En operaciones mineras, se utiliza para gestionar la comunicación y el control de equipos como trituradoras, transportadores y bombas. La placa puede recibir señales de sensores que indican la carga en las trituradoras, la velocidad y posición de los transportadores y el caudal de lodo en las bombas. Con base en estos datos, puede comunicarse con los sistemas de control relevantes para optimizar el funcionamiento de estas máquinas, evitar sobrecargas y garantizar el flujo fluido de materiales durante todo el proceso minero.

Integración de energías renovables

• Plantas de energía híbridas:
  • En plantas de energía híbridas que combinan fuentes de energía convencionales como turbinas de gas o turbinas de vapor con fuentes de energía renovables como la eólica o la solar, el DS3800HFXC desempeña un papel vital en la integración de estos diferentes sistemas energéticos. Puede comunicarse con los sistemas de control tanto de los componentes convencionales como de los renovables. Por ejemplo, en una planta híbrida eólica y de gas, puede recibir datos de los sensores de velocidad del viento y de potencia de salida de las turbinas eólicas y comunicar esta información al sistema de control de la turbina de gas. En función de la disponibilidad de energía eólica, la turbina de gas se puede ajustar para aumentar o disminuir su generación de energía para mantener un suministro de energía general estable a la red o a la red eléctrica local.
  • También ayuda a gestionar el balance energético y la calidad de la energía en la planta híbrida. La placa puede comunicarse con los sistemas de almacenamiento de energía, si están presentes, para coordinar la carga y descarga de baterías en función de la generación de energía combinada de diferentes fuentes y la demanda de la red. Esto garantiza que la planta híbrida pueda funcionar sin problemas, maximizar la utilización de energía renovable y mantener niveles estables de voltaje y frecuencia para un suministro de energía confiable.

Generación de energía distribuida y microrredes

• Aplicaciones de microrredes:
  • En las microrredes, que son redes eléctricas pequeñas y localizadas que pueden funcionar de forma independiente o en conjunto con la red principal, el DS3800HFXC se utiliza para controlar y monitorear la generación de energía de diversas fuentes dentro de la microrred. Puede interactuar con generadores, ya sean generadores diésel, turbinas de gas o generadores de energía renovable a pequeña escala, como paneles solares o microturbinas eólicas. La placa recibe señales de sensores en estos generadores, como la velocidad del motor, el nivel de combustible y la potencia de salida, y comunica esta información al sistema de gestión de energía de la microrred. Con base en estos datos, el sistema de gestión de energía puede tomar decisiones sobre el funcionamiento de cada generador, como arrancarlos o detenerlos, ajustar su producción de energía o coordinarse con sistemas de almacenamiento de energía para satisfacer la demanda de carga dentro de la microrred.
  • También participa en la comunicación y control de cargas dentro de la microrred. El DS3800HFXC puede conectarse con medidores inteligentes y controladores de carga para monitorear el consumo de energía de diferentes cargas e implementar estrategias de priorización o deslastre de carga cuando sea necesario. Por ejemplo, durante períodos de alta demanda de electricidad o cuando la microrred está funcionando en modo isla (desconectada de la red principal), puede comunicarse con los controladores de carga para reducir las cargas no esenciales y garantizar que las cargas críticas, como iluminación de emergencia y servicios médicos esenciales. Los equipos de una microrred hospitalaria siguen funcionando.

Gestión de edificios e instalaciones

• Grandes edificios comerciales:
  • En grandes edificios comerciales con sistemas de generación de energía, calefacción, ventilación y aire acondicionado (HVAC) in situ y otras instalaciones complejas, el DS3800HFXC se utiliza para integrar y gestionar diferentes sistemas de construcción. Puede interactuar con sensores que miden parámetros como temperatura interior, humedad y ocupación en diferentes zonas del edificio. Con base en estos datos, puede comunicarse con el sistema de control HVAC para ajustar la temperatura y los caudales de aire para lograr un confort y una eficiencia energética óptimos. Por ejemplo, si una zona particular del edificio está desocupada, la placa puede comunicarse con el sistema HVAC para reducir la refrigeración o calefacción en esa área.
  • También se conecta con el sistema de distribución de energía del edificio y los generadores de energía de respaldo. En caso de un corte de energía en la red principal, el DS3800HFXC puede comunicarse con los generadores de respaldo para encenderlos y garantizar una transferencia fluida de energía a los sistemas críticos del edificio, como ascensores, iluminación de emergencia y servidores informáticos. Además, puede comunicarse con el sistema de gestión de energía del edificio para monitorear e informar sobre los patrones de consumo de energía, lo que permite a los administradores de las instalaciones implementar medidas de ahorro de energía y optimizar el funcionamiento general del edificio.

Personalización:DS3800HFXC

• • Personalización del algoritmo de control: Dependiendo de las características únicas del proceso industrial o del equipo al que está asociado, el firmware del DS3800HFXC se puede personalizar para implementar algoritmos de control especializados. Por ejemplo, en una central eléctrica de turbina de gas donde la optimización específica de la eficiencia del combustible es una prioridad, se pueden desarrollar algoritmos personalizados para ajustar el flujo de combustible en función de las condiciones operativas en tiempo real, como la carga, la temperatura ambiente y la calidad del aire. En una planta química con una cinética de reacción compleja, el firmware se puede programar para controlar los caudales de los reactivos y los ajustes de temperatura de una manera que siga con precisión los requisitos del proceso químico, teniendo en cuenta factores como las velocidades de reacción, la transferencia de calor y las especificaciones de calidad del producto. .
  • Personalización de detección y manejo de fallas: El firmware se puede configurar para detectar y responder a fallas específicas de manera personalizada. En una aplicación de turbina de vapor donde ciertos tipos de patrones de vibración indican posibles problemas mecánicos con el rotor o las palas, el firmware se puede programar para monitorear continuamente las señales de vibración y activar alarmas específicas o acciones correctivas cuando se detectan patrones anormales. En un proceso industrial donde sensores específicos son más propensos a fallar debido a condiciones ambientales adversas, el firmware puede priorizar la verificación de la integridad de esos sensores e implementar estrategias de respaldo o métodos alternativos de procesamiento de datos en caso de mal funcionamiento del sensor.
  • Personalización del protocolo de comunicación: Para integrarse con una amplia variedad de sistemas existentes que pueden usar diferentes protocolos de comunicación, el firmware del DS3800HFXC se puede actualizar para admitir protocolos adicionales o especializados. Si una instalación industrial tiene equipos heredados que dependen de un protocolo serie más antiguo como RS232 con configuraciones personalizadas específicas, el firmware se puede modificar para permitir una comunicación perfecta con dichos dispositivos. En una configuración industrial moderna que busca la integración con tecnologías de redes inteligentes o plataformas de monitoreo basadas en la nube, el firmware se puede mejorar para que funcione con protocolos como MQTT (Message Queuing Telemetry Transport) o IEC 61850 para un intercambio de datos eficiente y la interoperabilidad con sistemas externos.
  • Personalización del procesamiento y análisis de datos: El firmware se puede personalizar para realizar tareas específicas de análisis y procesamiento de datos relevantes para la aplicación. En una operación minera donde es necesario analizar los patrones de consumo de energía de diferentes equipos para optimizar la producción y reducir los costos, el firmware se puede programar para recopilar y analizar datos de uso de energía a lo largo del tiempo, identificar períodos de uso pico y calcular métricas de eficiencia energética. En un sistema de gestión de edificios, el firmware personalizado puede procesar datos de ocupación y temperatura para determinar los programas de funcionamiento de HVAC con mayor eficiencia energética y proporcionar información a los administradores de instalaciones para tomar decisiones informadas sobre la conservación de energía y la optimización del confort.

Personalización de hardware

• Personalización de la configuración de entrada/salida (E/S):
  • Adaptación de entrada analógica: Dependiendo de los tipos de sensores utilizados en una aplicación particular, los canales de entrada analógica del DS3800HFXC se pueden personalizar. Si un proceso industrial especializado emplea sensores con rangos de voltaje o corriente no estándar para medir parámetros físicos únicos, se pueden agregar circuitos de acondicionamiento de señales adicionales. Por ejemplo, en un experimento de laboratorio de investigación donde un sensor de presión de alta precisión genera una señal de voltaje en un rango diferente del rango de entrada analógica predeterminado de la placa, se pueden integrar resistencias, amplificadores o divisores de voltaje personalizados para garantizar una adquisición de señal precisa. En una instalación de energía renovable con sensores de irradiancia solar diseñados a medida y con características de salida específicas, se pueden realizar adaptaciones similares a las entradas analógicas.
  • Personalización de entradas/salidas digitales: Los canales de entrada y salida digitales se pueden adaptar para interactuar con dispositivos digitales específicos del sistema. Si la aplicación requiere la conexión a sensores o actuadores digitales personalizados con niveles de voltaje o requisitos lógicos únicos, se pueden incorporar cambiadores de nivel o circuitos buffer adicionales. Por ejemplo, en una configuración industrial de seguridad crítica donde ciertos componentes digitales tienen características eléctricas específicas por razones de seguridad y confiabilidad, los canales de E/S digitales del DS3800HFXC se pueden modificar para garantizar una comunicación adecuada con estos componentes. En una aplicación de microrred con relés de conmutación de carga especializados que tienen lógica digital no estándar, las E/S digitales se pueden personalizar en consecuencia.
  • Personalización de la entrada de energía: En entornos industriales con configuraciones de fuente de alimentación no estándar, se puede adaptar la entrada de energía del DS3800HFXC. Si una planta tiene una fuente de energía con un voltaje o corriente nominal diferente a las opciones de fuente de alimentación típicas que la placa generalmente acepta, se pueden agregar módulos de acondicionamiento de energía como convertidores CC-CC o reguladores de voltaje para garantizar que la placa reciba energía estable y adecuada. En una instalación de generación de energía marina con sistemas de suministro de energía complejos sujetos a fluctuaciones de voltaje y distorsiones armónicas, se pueden implementar soluciones de entrada de energía personalizadas para proteger la placa contra sobretensiones y garantizar su funcionamiento confiable.
• Módulos complementarios y expansión:
  • Módulos de monitoreo mejorados: Para mejorar las capacidades de diagnóstico y monitoreo del DS3800HFXC, se pueden agregar módulos de sensores adicionales. En una planta de energía donde se desea un monitoreo más detallado del estado de la turbina, se pueden integrar sensores de vibración adicionales con mayor precisión o sensores para detectar signos tempranos de desgaste de componentes (como sensores de residuos de desgaste o sensores de medición de espesor ultrasónicos para piezas críticas). Estos datos adicionales del sensor luego pueden ser procesados ​​por la placa y utilizados para un monitoreo más completo del estado y una alerta temprana de posibles fallas. En una planta de energía híbrida que integra energía eólica, se pueden agregar sensores de turbulencia y dirección del viento para proporcionar más información para optimizar el funcionamiento de los generadores de energía convencionales junto con las turbinas eólicas.
  • Módulos de expansión de comunicaciones: Si el sistema industrial tiene una infraestructura de comunicación heredada o especializada con la que el DS3800HFXC necesita interactuar, se pueden agregar módulos de expansión de comunicación personalizados. Esto podría implicar la integración de módulos para admitir protocolos de comunicación en serie más antiguos que todavía se utilizan en algunas instalaciones o agregar capacidades de comunicación inalámbrica para el monitoreo remoto en áreas de difícil acceso de la planta o para la integración con equipos de mantenimiento móviles. En una configuración de generación de energía distribuida distribuida en un área grande, se pueden agregar módulos de comunicación inalámbrica al DS3800HFXC para permitir a los operadores monitorear de forma remota el estado de diferentes generadores y comunicarse con las placas desde una sala de control central o durante las inspecciones en el sitio.

Personalización basada en requisitos ambientales

• Personalización de envolventes y protecciones:
  • Adaptación a entornos hostiles: En entornos industriales que son particularmente hostiles, como aquellos con altos niveles de polvo, humedad, temperaturas extremas o exposición a productos químicos, la carcasa física del DS3800HFXC se puede personalizar. Se pueden agregar revestimientos, juntas y sellos especiales para mejorar la protección contra la corrosión, la entrada de polvo y la humedad. Por ejemplo, en una planta de energía en el desierto donde las tormentas de polvo son comunes, el gabinete se puede diseñar con características mejoradas a prueba de polvo y filtros de aire para mantener limpios los componentes internos de la placa. En una planta de procesamiento de productos químicos donde existe riesgo de salpicaduras y vapores químicos, el gabinete puede fabricarse con materiales resistentes a la corrosión química y sellarse para evitar que sustancias nocivas lleguen a los componentes internos del tablero de control.
  • Personalización de la gestión térmica: Dependiendo de las condiciones de temperatura ambiente del entorno industrial, se pueden incorporar soluciones personalizadas de gestión térmica. En una instalación ubicada en un clima cálido donde el tablero de control puede estar expuesto a altas temperaturas durante períodos prolongados, se pueden integrar disipadores de calor adicionales, ventiladores de enfriamiento o incluso sistemas de enfriamiento líquido (si corresponde) en el gabinete para mantener el dispositivo dentro de su rango de temperatura de funcionamiento óptimo. En una planta de energía de clima frío, se pueden agregar elementos calefactores o aislamiento para garantizar que el DS3800HFXC arranque y funcione de manera confiable incluso en temperaturas bajo cero.

Personalización para estándares y regulaciones industriales específicas

• Personalización del cumplimiento:
  • Requisitos de la planta de energía nuclear: En las plantas de energía nuclear, que tienen estándares regulatorios y de seguridad extremadamente estrictos, el DS3800HFXC se puede personalizar para satisfacer estas demandas específicas. Esto podría implicar el uso de materiales y componentes endurecidos por radiación, someterse a procesos de prueba y certificación especializados para garantizar la confiabilidad en condiciones nucleares e implementar características redundantes o a prueba de fallas para cumplir con los altos requisitos de seguridad de la industria. En un buque de guerra de propulsión nuclear o en una instalación de generación de energía nuclear, por ejemplo, el tablero de control tendría que cumplir estrictos estándares de seguridad y rendimiento para garantizar el funcionamiento seguro de los sistemas que dependen del DS3800HFXC para las funciones de comunicación y control.
  • Estándares aeroespaciales y de aviación: En aplicaciones aeroespaciales, existen regulaciones específicas con respecto a la tolerancia a las vibraciones, la compatibilidad electromagnética (EMC) y la confiabilidad debido a la naturaleza crítica de las operaciones de las aeronaves. El DS3800HFXC se puede personalizar para cumplir con estos requisitos. Por ejemplo, podría ser necesario modificarlo para tener características mejoradas de aislamiento de vibraciones y una mejor protección contra interferencias electromagnéticas para garantizar un funcionamiento confiable durante el vuelo. En una unidad de potencia auxiliar (APU) de aeronave que utiliza una turbina para generar energía y requiere interfaces de comunicación y control similares a las proporcionadas por el DS3800HFXC, la placa tendría que cumplir con estrictos estándares de calidad y rendimiento de aviación para garantizar la seguridad y la eficiencia. de la APU y sistemas asociados.

Soporte y servicios:DS3800HFXC

El equipo de soporte técnico del producto para nuestro Otro producto está disponible para brindar asistencia con cualquier problema técnico o pregunta relacionada con el producto. Nuestro equipo de profesionales capacitados tiene conocimientos de todos los aspectos del producto y puede ayudarlo a solucionar cualquier problema que pueda encontrar.

Además del soporte técnico, también ofrecemos una gama de servicios para ayudarle a aprovechar al máximo su Otro producto. Estos servicios incluyen:

• Asistencia de instalación y configuración.
• Formación y educación sobre productos.
• Servicios de personalización y configuración.
• Servicios de mantenimiento y reparación.

Nuestro objetivo es garantizar que tenga una experiencia fluida y positiva con nuestro Otro producto. Si tiene alguna pregunta o necesita ayuda, no dude en ponerse en contacto con nuestro equipo de soporte técnico del producto.
