General Electric DS3800HLND Panel de interfaz auxiliar La mejor opción para las industrias

Descripción del producto:DS3800HLND

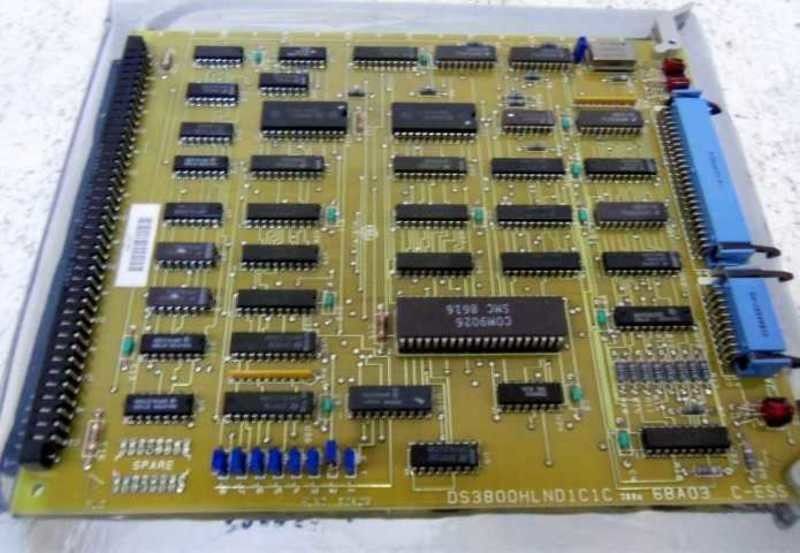

• Estructura general: El DS3800HLND es una placa de circuito impreso con un diseño cuidadosamente diseñado. Tiene un factor de forma optimizado para su instalación dentro de los gabinetes y sistemas de control industrial relevantes. Un extremo de la placa presenta conectores modulares, que están diseñados para proporcionar una interfaz confiable y eficiente para conectarse a otros componentes del sistema. Estos conectores modulares están diseñados para garantizar conexiones seguras y estables, minimizando el riesgo de pérdida de señal o problemas eléctricos.

• Luces indicadoras: El tablero está equipado con tres luces indicadoras rojas que son visibles desde el frente. Estas luces actúan como señales visuales importantes para técnicos y operadores, proporcionando información inmediata sobre el estado operativo de la placa. Es probable que cada luz esté asociada con un aspecto específico de la funcionalidad de la placa o con una etapa particular en el proceso de comunicación o control. Por ejemplo, una luz podría indicar el estado de encendido, otra podría señalar la presencia de comunicación de red activa y la tercera podría alertar sobre un error o una condición anormal en la conexión de red o en los procesos internos.
• Puentes y módulo EPROM: Hay ocho puentes en el DS3800HLND. Los puentes son conectores pequeños y extraíbles que se pueden manipular para cambiar la configuración eléctrica de la placa. Al ajustar las posiciones de estos puentes, los usuarios pueden personalizar varias configuraciones, como habilitar o deshabilitar ciertas funciones, seleccionar entre diferentes modos de operación o configurar parámetros específicos relacionados con las funciones de comunicación y control de la placa.

• Conectores: El DS3800HLND está equipado con un conector de 40 pines y un conector de 20 pines. Estos conectores se colocan entre las varillas fijas y son accesibles desde la parte frontal del tablero. Están diseñados para interactuar con una amplia variedad de dispositivos externos, lo que permite la transmisión de diferentes tipos de señales, como señales digitales, señales analógicas y señales de potencia. Es probable que las configuraciones de pines específicas de estos conectores estén estandarizadas para garantizar la compatibilidad con otros componentes de la serie GE Mark IV y con sistemas externos que necesitan comunicarse con la placa.

Capacidades funcionales

• Comunicación de red: En esencia, el DS3800HLND está diseñado para facilitar la comunicación de red dentro del sistema de control industrial. Probablemente admita uno o más protocolos de red estándar de la industria, lo que le permite conectarse con otros tableros de control, sensores, actuadores y dispositivos de monitoreo. Esto permite el intercambio y la coordinación de datos sin problemas entre los diferentes componentes del sistema. Por ejemplo, puede comunicarse con otras placas en un sistema de control distribuido para compartir datos de sensores en tiempo real, recibir comandos de una unidad de control central y transmitir información de estado a los sistemas de monitoreo y gestión.

• Procesamiento y control de señales: Además de su función de comunicación de red, el DS3800HLND también desempeña un papel en el procesamiento y control de señales. Puede recibir señales de entrada de varios sensores a través de sus conectores, procesar estas señales (lo que puede implicar tareas como filtrado, amplificación u operaciones lógicas según la naturaleza de las señales) y luego generar señales de salida apropiadas para controlar actuadores u otros dispositivos. Por ejemplo, si recibe señales de un sensor de temperatura que indican que un determinado componente en un proceso de fabricación se está sobrecalentando, puede procesar esta información y enviar una señal de control a un actuador para ajustar el mecanismo de enfriamiento o tomar otras acciones correctivas para mantener la temperatura de funcionamiento adecuada. .
• Configuración y personalización: La combinación de puentes y el módulo EPROM le da al DS3800HLND una flexibilidad significativa en términos de configuración y personalización. Los ingenieros pueden usar los puentes para realizar ajustes en el sitio a las configuraciones básicas, mientras que la EPROM permite una programación más profunda del comportamiento de la placa. Esto permite que la placa se adapte a aplicaciones industriales específicas, ya sea un proceso de fabricación particular con requisitos de control únicos, un sistema de generación de energía con criterios específicos de seguridad y rendimiento, o una configuración de automatización de infraestructura con necesidades específicas de comunicación y monitoreo.

Papel en los sistemas industriales

• Automatización Industrial: En el contexto de la automatización industrial, el DS3800HLND sirve como un eslabón clave en la cadena de comunicación y control. En plantas de fabricación como las de la industria automotriz, electrónica o de procesamiento de alimentos, ayuda a conectar diferentes máquinas y componentes de la línea de producción. Por ejemplo, puede permitir la comunicación entre brazos robóticos, cintas transportadoras y sensores de control de calidad, lo que permite una operación coordinada y una automatización perfecta del proceso de producción. Al facilitar el intercambio de datos y señales de control, garantiza que cada componente funcione en el momento adecuado y de la manera correcta para maximizar la eficiencia de la producción y la calidad del producto.
• Gestión Energética: En el sector energético, ya sea en plantas de generación de energía, instalaciones de petróleo y gas o sistemas de distribución de electricidad, el DS3800HLND desempeña un papel vital. En una central eléctrica se puede utilizar para conectar los sistemas de control de diferentes generadores, turbinas y equipos auxiliares. Esto permite monitorear en tiempo real la producción de energía, el consumo de combustible y el estado del equipo, lo que permite a los operadores optimizar el proceso de generación, mejorar la eficiencia energética y garantizar el suministro confiable de electricidad. En instalaciones de petróleo y gas, puede ayudar a monitorear y controlar el flujo de fluidos a través de tuberías, gestionar los niveles de presión y coordinar la operación de bombas y válvulas para garantizar una extracción y transporte de recursos energéticos seguros y eficientes.
• Automatización de infraestructura: En aplicaciones relacionadas con la infraestructura, como plantas de tratamiento de agua, sistemas de control de tráfico o configuraciones de monitoreo ambiental, el DS3800HLND se utiliza para permitir el monitoreo y control remotos. En una planta de tratamiento de agua, puede conectar sensores que miden los parámetros de calidad del agua al sistema de control, lo que permite realizar ajustes automáticos a los procesos de tratamiento basados ​​en datos en tiempo real. En los sistemas de control de tráfico, puede facilitar la comunicación entre los semáforos, los detectores de vehículos y los centros de control central, lo que permite una gestión inteligente del tráfico y la reducción de la congestión. Para el monitoreo ambiental, puede ayudar a transmitir datos de sensores de calidad del aire, estaciones meteorológicas y monitores de contaminación a las autoridades pertinentes para su análisis y toma de decisiones.

Consideraciones ambientales y operativas

• Tolerancia a la temperatura y la humedad: El DS3800HLND está diseñado para funcionar en condiciones ambientales específicas. Por lo general, puede funcionar de manera confiable en un rango de temperatura común en entornos industriales, generalmente de -20 °C a +60 °C. Esta amplia tolerancia a la temperatura permite su implementación en diversos lugares, desde entornos exteriores fríos, como los de sitios remotos de generación de energía durante el invierno, hasta áreas de fabricación o salas de equipos interiores cálidas y húmedas. En cuanto a la humedad, puede manejar un rango de humedad relativa típico de áreas industriales, generalmente dentro del rango sin condensación (alrededor del 5% al ​​95%), asegurando que la humedad en el aire no cause cortocircuitos eléctricos o daños a los componentes internos.
• Compatibilidad electromagnética (CEM): Para funcionar eficazmente en entornos industriales eléctricamente ruidosos donde hay numerosos motores, generadores y otros equipos eléctricos que generan campos electromagnéticos, el DS3800HLND tiene buenas propiedades de compatibilidad electromagnética. Está diseñado para resistir interferencias electromagnéticas externas y también minimizar sus propias emisiones electromagnéticas para evitar interferencias con otros componentes del sistema. Esto se logra mediante un diseño cuidadoso del circuito, el uso de componentes con buenas características EMC y un blindaje adecuado cuando sea necesario, lo que permite a la placa mantener la integridad de la señal y una comunicación confiable en presencia de perturbaciones electromagnéticas.

Características:DS3800HLND

• Soporte de múltiples protocolos: Una de las características destacadas del DS3800HLND es su capacidad para admitir múltiples protocolos de red estándar de la industria. Esto le permite interactuar con una amplia variedad de dispositivos y sistemas en diferentes entornos industriales. Puede funcionar con protocolos como Ethernet/IP, Modbus TCP u otros protocolos de comunicación de uso común según los requisitos de la aplicación. Por ejemplo, en una configuración de automatización industrial que combina equipos de diferentes fabricantes, el soporte de la placa para múltiples protocolos le permite comunicarse sin problemas con varios sensores, actuadores y controladores, lo que facilita la interoperabilidad y la integración dentro del sistema general.
• Transferencia de datos de alta velocidad: La placa está diseñada para manejar la transferencia de datos de alta velocidad, lo cual es crucial para el monitoreo y control en tiempo real en aplicaciones industriales. Puede alcanzar velocidades de transferencia de datos suficientes para satisfacer las demandas de condiciones operativas que cambian rápidamente. Por ejemplo, en una planta de generación de energía donde es necesario un monitoreo continuo de los parámetros de la turbina y un ajuste rápido de las señales de control, la capacidad de transferencia de datos de alta velocidad del DS3800HLND garantiza que los datos del sensor se transmitan rápidamente al sistema de control y que los comandos se envíen rápidamente a los actuadores. , permitiendo un funcionamiento eficiente y receptivo del equipo.
• Acceso remoto y monitoreo: Con sus funciones de conectividad de red, el DS3800HLND permite el acceso remoto y el monitoreo de los sistemas industriales conectados. Los operadores y técnicos pueden utilizar conexiones de red seguras para acceder a la placa y a los dispositivos con los que interactúa desde una sala de control central o incluso desde ubicaciones externas. Esto permite la detección oportuna de problemas, el análisis del rendimiento y la capacidad de realizar ajustes en el sistema de forma remota. Por ejemplo, en una planta de tratamiento de agua, el personal de mantenimiento puede monitorear de forma remota los sensores de calidad del agua y controlar los procesos de tratamiento a través del DS3800HLND, lo que reduce la necesidad de visitas in situ y mejora la eficiencia operativa general.

• Configuración y personalización flexibles

• Configuración del puente: Los ocho puentes del tablero ofrecen una forma sencilla pero eficaz de configurar varios aspectos de su funcionalidad. Los usuarios pueden cambiar las posiciones de estos puentes para habilitar o deshabilitar funciones específicas, seleccionar diferentes modos de funcionamiento o ajustar parámetros relacionados con el procesamiento de señales y la comunicación. Por ejemplo, se podría usar un puente para cambiar entre diferentes velocidades en baudios para interfaces de comunicación en serie o para elegir si se usa una señal de entrada particular para una función de control específica. Esta flexibilidad permite realizar ajustes rápidos en el sitio sin la necesidad de programación compleja o modificaciones de hardware.
• Programabilidad EPROM: El módulo de memoria de sólo lectura programable y borrable (EPROM) del DS3800HLND ofrece un importante potencial de personalización. Los ingenieros pueden escribir programas de control personalizados y almacenar datos de configuración en la EPROM. Esto permite que la placa se adapte a los requisitos exactos de un proceso o aplicación industrial en particular. Por ejemplo, en una línea de fabricación con secuencias de producción y lógica de control únicas, la EPROM se puede programar para implementar algoritmos específicos para coordinar el funcionamiento de diferentes máquinas y garantizar el flujo correcto de materiales y productos a través de la línea.
• Adaptabilidad a diferentes aplicaciones: Gracias a su combinación de configuración de puentes y programabilidad EPROM, el DS3800HLND se puede adaptar a una amplia gama de aplicaciones. Ya sea en el sector energético para la generación y distribución de energía, en la fabricación industrial para el control de procesos o en la automatización de infraestructuras para gestionar diversos sistemas, la placa se puede personalizar para adaptarse a las necesidades específicas de cada contexto. Esta versatilidad lo convierte en una opción popular para integrarse en diversas arquitecturas de control industrial.

• Procesamiento y control de señales

• Manejo de señales analógicas y digitales: El DS3800HLND domina el manejo de señales analógicas y digitales. Tiene canales de entrada capaces de recibir una variedad de señales analógicas de sensores como sensores de temperatura (que proporcionan señales de voltaje proporcionales a la temperatura), sensores de presión (con señales de voltaje o corriente relacionadas con los niveles de presión) y sensores de flujo (que generan señales basadas en el fluido). caudales). Para estas señales analógicas, la placa puede realizar tareas como amplificación, filtrado y conversión de analógico a digital para que sean adecuadas para su posterior procesamiento. Al mismo tiempo, puede manejar señales digitales de dispositivos como interruptores, sensores digitales o indicadores de estado, lo que garantiza una conversión de nivel lógico adecuada y la integridad de la señal para una integración perfecta con otros componentes digitales en el sistema de control.
• Generación de señales de control: Con base en las señales de entrada procesadas y la lógica programada (ya sea a través de la EPROM o configurada mediante jumpers), la placa puede generar señales de control apropiadas para los actuadores. Estos actuadores pueden incluir componentes como motores, válvulas solenoides, relés y otros dispositivos que controlan procesos físicos en el sistema industrial. Por ejemplo, si las señales de entrada indican que una determinada temperatura en un proceso de fabricación ha superado un límite establecido, el DS3800HLND puede generar una señal de control para activar un ventilador de refrigeración o ajustar el caudal de un refrigerante para que la temperatura vuelva a estar dentro del nivel deseado. rango, manteniendo así una operación estable y eficiente del proceso.

• Monitoreo visual e indicación de estado

• Luces indicadoras: Las tres luces indicadoras rojas en el frente del tablero son una característica valiosa para el monitoreo visual. Cada luz sirve como una señal visual para un aspecto específico del funcionamiento o estado de la placa. Por ejemplo, una luz podría indicar que la placa está encendida y funcionando correctamente, otra podría señalar la presencia de comunicación de red activa y la tercera podría alertar a los usuarios sobre un error o una condición anormal en el sistema. Esta retroalimentación visual inmediata ayuda a los técnicos a identificar rápidamente el estado de la placa y detectar cualquier problema potencial sin tener que depender únicamente de herramientas o software de diagnóstico complejos.
• Capacidades de diagnóstico: La combinación de luces indicadoras, puentes y la capacidad de acceder a la EPROM para el análisis de datos proporciona un conjunto de capacidades de diagnóstico. Si ocurre un problema, los técnicos pueden usar las luces indicadoras para obtener una indicación inicial de dónde podría radicar el problema. Luego, pueden usar los puentes para aislar diferentes partes del circuito o cambiar configuraciones con fines de prueba. Además, los datos almacenados en la EPROM se pueden recuperar y analizar para comprender el comportamiento de la placa que condujo al problema, lo que facilita una resolución de problemas y una reparación más efectivas.

• Diseño físico y montaje robustos

• Montaje rápido y seguro: El diseño del DS3800HLND, con sus varillas fijas en un extremo y conectores modulares en el otro, permite un montaje rápido y seguro dentro del gabinete o gabinete de control industrial. Las varillas fijas garantizan la firme sujeción del tablero, incluso en presencia de vibraciones y tensiones mecánicas habituales en los entornos industriales. Este montaje estable no solo protege la placa de daños físicos sino que también ayuda a mantener conexiones eléctricas confiables con otros componentes, lo que garantiza un rendimiento constante a lo largo del tiempo.
• Durabilidad del conector: Los conectores modulares y los conectores de 40 y 20 pines de la placa están diseñados para ser duraderos y confiables. Están construidos para soportar repetidas operaciones de conexión y desconexión, así como los rigores del uso industrial. Estos conectores garantizan que las señales eléctricas entre el DS3800HLND y los dispositivos conectados se transmitan con precisión y sin interrupción, lo que contribuye a la integridad general del sistema de control industrial.

• Adaptabilidad ambiental

• Amplio rango de temperatura: La placa está diseñada para funcionar dentro de un rango de temperatura relativamente amplio, normalmente de -20 °C a +60 °C. Esta amplia tolerancia a la temperatura le permite funcionar de manera confiable en diversos entornos industriales, desde ubicaciones frías al aire libre, como las de los sitios de generación de energía durante el invierno, hasta áreas de fabricación calientes o salas de equipos donde puede estar expuesto al calor generado por la maquinaria cercana. Esto garantiza que el DS3800HLND pueda mantener su rendimiento y capacidades de comunicación independientemente de las condiciones de temperatura ambiente.
• Humedad y compatibilidad electromagnética (EMC): Puede manejar una amplia gama de niveles de humedad dentro del rango sin condensación común en entornos industriales, generalmente alrededor del 5 % al 95 %. Esta tolerancia a la humedad evita que la humedad del aire provoque cortocircuitos eléctricos o corrosión de los componentes internos. Además, la placa tiene buenas propiedades de compatibilidad electromagnética, lo que significa que puede soportar interferencias electromagnéticas externas de otros equipos eléctricos cercanos y también minimizar sus propias emisiones electromagnéticas para evitar interferir con otros componentes del sistema. Esto le permite operar de manera estable en entornos eléctricamente ruidosos donde hay numerosos motores, generadores y otros dispositivos eléctricos que generan campos electromagnéticos.

Parámetros técnicos:DS3800HLND

• Fuente de alimentación
  • Voltaje de entrada: La placa normalmente funciona dentro de un rango específico de voltajes de entrada. Normalmente, acepta entradas de voltaje CC en el rango de +12 V a +48 V CC. Sin embargo, el rango de voltaje exacto puede variar según el modelo específico y los requisitos de la aplicación. Este rango de voltaje está diseñado para ser compatible con los sistemas de suministro de energía que se encuentran comúnmente en entornos industriales donde se implementan los sistemas de control.
  • Consumo de energía: En condiciones normales de funcionamiento, el consumo de energía del DS3800HLND normalmente se encuentra dentro de un rango determinado. Puede consumir entre 10 y 30 vatios en promedio, dependiendo de factores como el nivel de actividad de la red, la cantidad de señales que se procesan y los componentes conectados.
• Señales de entrada
  • Entradas analógicas
    • Número de canales: Generalmente tiene múltiples canales de entrada analógica, que a menudo oscilan entre 8 y 16 canales. Estos canales se utilizan para recibir señales analógicas de varios sensores del sistema industrial, como sensores de temperatura, sensores de presión y sensores de flujo.
    • Rango de señal de entrada: Los canales de entrada analógica pueden manejar señales de voltaje dentro de rangos específicos. Por ejemplo, es posible que puedan aceptar señales de voltaje de 0 a 5 V CC, 0 a 10 V CC u otros rangos personalizados según la configuración y los tipos de sensores conectados. Algunos modelos también pueden admitir señales de entrada de corriente, normalmente en el rango de 0 - 20 mA o 4 - 20 mA.
    • Resolución: La resolución de estas entradas analógicas suele estar en el rango de 10 a 16 bits. Una resolución más alta permite una medición y diferenciación más precisa de los niveles de la señal de entrada, lo que permite una representación precisa de los datos del sensor para su posterior procesamiento dentro del sistema de control.
  • Entradas digitales
    • Número de canales: Normalmente hay varios canales de entrada digital disponibles, a menudo también en el rango de 8 a 16 canales. Estos canales están diseñados para recibir señales digitales de dispositivos como interruptores, sensores digitales o indicadores de estado.
    • Niveles lógicos de entrada: Los canales de entrada digital están configurados para aceptar niveles lógicos estándar, a menudo siguiendo los estándares TTL (lógica de transistor-transistor) o CMOS (semiconductor de óxido metálico complementario). Un nivel alto digital podría estar en el rango de 2,4 V a 5 V, y un nivel bajo digital de 0 V a 0,8 V.
• Señales de salida
  • Salidas analógicas
    • Número de canales: Puede presentar varios canales de salida analógica, que normalmente oscilan entre 2 y 8 canales. Estos pueden generar señales de control analógicas para actuadores u otros dispositivos que dependen de entradas analógicas para su funcionamiento, como variadores de velocidad para motores o válvulas de control para flujo de fluido.
    • Rango de señal de salida: Los canales de salida analógica pueden generar señales de voltaje dentro de rangos específicos similares a las entradas, como 0 - 5 V CC o 0 - 10 V CC. La impedancia de salida de estos canales generalmente está diseñada para cumplir con los requisitos de carga típicos en los sistemas de control industrial, lo que garantiza una entrega de señal estable y precisa a los dispositivos conectados.
  • Salidas digitales
    • Número de canales: normalmente hay varios canales de salida digital, que pueden proporcionar señales binarias para controlar componentes como relés, válvulas solenoides o pantallas digitales. El número de canales de salida digital suele estar en el rango de 8 a 16.
    • Niveles lógicos de salida: Los canales de salida digital pueden proporcionar señales con niveles lógicos similares a las entradas digitales, con un nivel alto digital en el rango de voltaje apropiado para controlar dispositivos externos y un nivel bajo digital dentro del rango de voltaje bajo estándar.

Especificaciones de procesamiento y memoria

• Procesador
  • Tipo y velocidad del reloj: La placa incorpora un microprocesador con una arquitectura y velocidad de reloj específicas. La velocidad del reloj suele oscilar entre decenas y cientos de MHz, según el modelo. Esto determina la rapidez con la que el microprocesador puede ejecutar instrucciones y procesar las señales entrantes. Por ejemplo, una velocidad de reloj más alta permite un análisis de datos y una toma de decisiones más rápidos al manejar múltiples señales de entrada simultáneamente.
  • Capacidades de procesamiento: El microprocesador es capaz de realizar diversas operaciones aritméticas, lógicas y de control. Puede ejecutar algoritmos de control complejos basados ​​en la lógica programada (ya sea desde la EPROM o configurada mediante puentes) para procesar las señales de entrada de los sensores y generar señales de salida apropiadas para los actuadores o para la comunicación con otros componentes del sistema.
• Memoria
  • EPROM (Memoria de sólo lectura programable y borrable): El DS3800HLND contiene un módulo EPROM con una capacidad de almacenamiento específica, que normalmente oscila entre 1 MB y 4 MB. Esta memoria se utiliza para almacenar firmware, parámetros de configuración y programas de control personalizados. La capacidad de borrar y reprogramar la EPROM permite personalizar el comportamiento de la placa y adaptarla a diferentes procesos industriales y requisitos cambiantes.
  • Memoria de acceso aleatorio (RAM): También hay una cierta cantidad de RAM integrada para el almacenamiento temporal de datos durante el funcionamiento. La capacidad de la RAM puede variar desde unos pocos kilobytes hasta decenas de megabytes, según el diseño. El microprocesador lo utiliza para almacenar y manipular datos como lecturas de sensores, resultados de cálculos intermedios y buffers de comunicación mientras procesa información y ejecuta tareas.

Parámetros de la interfaz de comunicación

• Interfaz de red
  • Soporte de protocolo: La placa admite múltiples protocolos de red, incluidos, entre otros, Ethernet/IP, Modbus TCP y otros protocolos Ethernet industriales comunes. Esto le permite comunicarse con una amplia variedad de dispositivos y sistemas en diferentes entornos industriales.
  • Tasa de transferencia de datos: Ofrece capacidades de transferencia de datos de alta velocidad, generalmente capaces de manejar velocidades de datos de hasta 100 Mbps o más, según la configuración específica y la infraestructura de red a la que está conectado. Esto permite el monitoreo y control en tiempo real en aplicaciones industriales donde el rápido intercambio de información es esencial.
  • Tipo de conector: Suele disponer de un puerto Ethernet (RJ45) para conexión a red. El puerto Ethernet cumple con los estándares de la industria y está diseñado para proporcionar una conectividad de red estable y confiable.
• Interfaces serie
  • Velocidades de baudios: La placa también admite una variedad de velocidades en baudios para sus interfaces de comunicación en serie, que se pueden utilizar para conectarse a equipos heredados o para requisitos de comunicación específicos. Por lo general, puede manejar velocidades en baudios desde 9600 bits por segundo (bps) hasta valores más altos como 115200 bps o incluso más, según la configuración específica y los requisitos de los dispositivos conectados.
  • Protocolos: Es compatible con varios protocolos de comunicación en serie, como RS232, RS485 u otros protocolos estándar de la industria, según las necesidades de la aplicación. RS232 se utiliza a menudo para comunicaciones punto a punto de corta distancia con dispositivos como interfaces de operador local o herramientas de diagnóstico. RS485, por otro lado, permite la comunicación multipunto y puede admitir múltiples dispositivos conectados en el mismo bus, lo que lo hace adecuado para configuraciones de control industrial distribuido donde varios componentes necesitan comunicarse entre sí y con el DS3800HLND.

Especificaciones ambientales

• Temperatura de funcionamiento: El DS3800HLND está diseñado para funcionar dentro de un rango de temperatura específico, normalmente de -20 °C a +60 °C. Esta tolerancia a la temperatura le permite funcionar de manera confiable en diversos entornos industriales, desde ubicaciones al aire libre relativamente frías hasta áreas de fabricación o plantas de energía calientes donde puede estar expuesto al calor generado por equipos cercanos.
• Humedad: Puede funcionar en ambientes con un rango de humedad relativa de alrededor del 5% al ​​95% (sin condensación). Esta tolerancia a la humedad asegura que la humedad en el aire no cause cortocircuitos eléctricos o corrosión de los componentes internos, lo que le permite trabajar en áreas con diferentes niveles de humedad presentes debido a procesos industriales o condiciones ambientales.
• Compatibilidad electromagnética (CEM): La placa cumple con los estándares EMC pertinentes para garantizar su correcto funcionamiento en presencia de interferencias electromagnéticas de otros equipos industriales y para minimizar sus propias emisiones electromagnéticas que podrían afectar a los dispositivos cercanos. Está diseñado para resistir campos electromagnéticos generados por motores, transformadores y otros componentes eléctricos que se encuentran comúnmente en entornos industriales y mantener la integridad de la señal y la confiabilidad de la comunicación.

Dimensiones físicas y montaje

• Tamaño del tablero: Las dimensiones físicas del DS3800HLND suelen coincidir con los tamaños de tableros de control industriales estándar. Puede tener una longitud en el rango de 8 a 16 pulgadas, un ancho de 6 a 12 pulgadas y un grosor de 1 a 3 pulgadas, según el diseño específico y el factor de forma. Estas dimensiones se eligen para encajar en gabinetes o gabinetes de control industrial estándar y para permitir una instalación y conexión adecuadas con otros componentes.
• Método de montaje: Está diseñado para montarse de forma segura dentro de su carcasa o recinto designado. Por lo general, presenta orificios o ranuras de montaje a lo largo de sus bordes para permitir la fijación a los rieles o soportes de montaje del gabinete. El mecanismo de montaje está diseñado para soportar las vibraciones y el estrés mecánico que son comunes en entornos industriales, asegurando que la placa permanezca firmemente en su lugar durante el funcionamiento y manteniendo conexiones eléctricas estables.

Aplicaciones:DS3800HLND

• Plantas de fabricación:
  • Coordinación de línea de producción: En la fabricación de automóviles, por ejemplo, el DS3800HLND se puede utilizar para conectar diferentes estaciones en la línea de producción. Puede facilitar la comunicación entre los brazos robóticos responsables de las tareas de soldadura, pintura y ensamblaje, las cintas transportadoras que transportan componentes y productos terminados, y los sensores de control de calidad que verifican si hay defectos. Al permitir el intercambio fluido de datos y la transmisión de señales de control, se garantiza que cada parte del proceso de producción funcione en armonía, mejorando la eficiencia y reduciendo los errores. Por ejemplo, si un sensor detecta un componente defectuoso en la cinta transportadora, puede enviar una señal a través del DS3800HLND para detener el transportador y alertar a la estación de trabajo correspondiente para una inspección y corrección inmediata.
  • Control y seguimiento de procesos: En la fabricación de productos electrónicos, donde el control preciso de la temperatura, la humedad y los procesos químicos es crucial, la placa puede conectar sensores que monitoreen estos parámetros al sistema de control. Procesa las señales de los sensores de temperatura en los hornos utilizados para soldar componentes o de los sensores de humedad en salas blancas y envía señales de control para ajustar los sistemas de control ambiental según sea necesario. Esto ayuda a mantener las condiciones ideales para una producción de alta calidad y previene problemas como daños a los componentes debido al calor o la humedad excesivos.
  • Gestión de inventario y manipulación de materiales.: El DS3800HLND también puede desempeñar un papel en la automatización de sistemas de gestión de inventario y manejo de materiales. Puede conectar lectores de códigos de barras o lectores RFID que identifican los materiales entrantes y salientes a la base de datos central del inventario. Cuando los materiales se agotan o es necesario reponerlos, puede comunicarse con sistemas automatizados de almacenamiento y recuperación (AS/RS) o transportadores para traer nuevas existencias, lo que garantiza un flujo fluido de materiales y minimiza los retrasos en la producción causados ​​por la escasez.

Generación de energía

• Plantas de energía:
  • Control de generadores y turbinas: En centrales eléctricas basadas en combustibles fósiles con turbinas de gas o turbinas de vapor, el DS3800HLND se puede integrar en el sistema de control. Recibe señales de sensores que monitorean parámetros como la velocidad, temperatura, presión y vibración de la turbina. Con base en estas señales y la lógica de control programada (almacenada en su EPROM), puede comunicarse con sistemas de inyección de combustible, válvulas de vapor u otros actuadores para optimizar el funcionamiento de las turbinas y generadores. Por ejemplo, durante los cambios de carga en la red, puede ajustar rápidamente el flujo de combustible a la turbina de gas o el flujo de vapor a la turbina de vapor para mantener una producción de energía estable y al mismo tiempo garantizar que el equipo funcione dentro de límites seguros.
  • Distribución de energía e integración en la red: El tablero también es útil para gestionar la distribución de energía dentro de la central eléctrica y su conexión a la red eléctrica. Puede comunicarse con aparamenta, transformadores y otros componentes eléctricos para monitorear los flujos de energía, los niveles de voltaje y el estado del circuito. En caso de perturbaciones o fallas en la red, puede ayudar a implementar medidas de protección, como desconectar circuitos o ajustar los niveles de generación de energía para mantener la estabilidad de la red y evitar cortes de energía.
  • Monitoreo y mantenimiento remotos: Las plantas de energía a menudo necesitan capacidades de monitoreo y mantenimiento remotos. La conectividad de red del DS3800HLND permite a los operadores y equipos de mantenimiento acceder a datos en tiempo real de los equipos de la planta desde una sala de control central o incluso desde ubicaciones externas. Pueden monitorear el rendimiento de generadores, turbinas y otros componentes críticos, detectar problemas potenciales de manera temprana y programar actividades de mantenimiento de forma remota. Por ejemplo, si un sensor indica una vibración anormal en una turbina, los técnicos pueden analizar los datos de forma remota y decidir si se requiere una inspección in situ inmediata o si se pueden realizar ajustes a través del sistema de control en red.

Industria del petróleo y el gas

• Operaciones Upstream:
  • Monitoreo y control de boca de pozo: En la exploración y producción de petróleo y gas, el DS3800HLND se puede utilizar para monitorear y controlar equipos de boca de pozo. Puede conectar sensores que miden parámetros como presión, temperatura y caudales de petróleo, gas y agua provenientes del pozo. Con base en estos datos, puede controlar válvulas para regular el flujo de fluidos, iniciar o detener bombas y comunicarse con otros sistemas en la plataforma de perforación o producción. Por ejemplo, si la presión en un pozo excede un límite seguro, la placa puede enviar una señal para abrir una válvula de alivio para evitar una situación peligrosa como una explosión.
  • Monitoreo de tuberías: Para oleoductos y gasoductos, la placa puede ser parte de un sistema de monitoreo que rastrea el flujo de hidrocarburos a largas distancias. Puede recibir señales de medidores de flujo, sensores de presión y sensores de detección de fugas a lo largo de la tubería. En caso de una fuga o una caída anormal de presión, puede alertar rápidamente a los operadores y activar protocolos de seguridad, como cerrar secciones de la tubería o activar sistemas de respuesta de emergencia. Además, puede ayudar a optimizar el flujo ajustando la velocidad de la bomba o las posiciones de las válvulas en función de datos en tiempo real.
• Operaciones posteriores:
  • Control de procesos de refinería: En las refinerías de petróleo, el DS3800HLND es valioso para controlar varios procesos de refinación. Puede conectarse con sensores en columnas de destilación, reactores e intercambiadores de calor para monitorear la temperatura, la presión y la composición química. Al procesar estas señales y enviar señales de control a calentadores, válvulas y bombas, ayuda a mantener las condiciones operativas deseadas para la producción eficiente de diferentes productos derivados del petróleo como gasolina, diésel y combustible para aviones. Por ejemplo, puede ajustar la temperatura y los caudales en una columna de destilación para garantizar la separación adecuada de los componentes del petróleo crudo.
  • Gestión de terminales y almacenamiento: En las terminales e instalaciones de almacenamiento de petróleo y gas, la junta puede gestionar los niveles de inventario, monitorear las condiciones de los tanques (como la temperatura y la presión) y controlar las operaciones de carga y descarga. Puede interactuar con sensores de nivel en tanques de almacenamiento, medidores de flujo en brazos de carga y sistemas de seguridad para garantizar un manejo fluido y seguro de los productos derivados del petróleo. Por ejemplo, puede evitar el sobrellenado de tanques enviando señales para detener el proceso de carga cuando el tanque alcanza su capacidad máxima.

Infraestructura y servicios públicos

• Tratamiento y Distribución de Agua:
  • Control del proceso de tratamiento: En plantas de tratamiento de agua, el DS3800HLND puede conectar sensores que miden parámetros de calidad del agua como pH, turbidez y niveles de cloro al sistema de control. Según los datos del sensor, puede controlar bombas dosificadoras para agregar productos químicos, ajustar la velocidad de los motores de mezcla y regular el flujo a través de diferentes etapas de tratamiento. Esto garantiza que el agua sea tratada para cumplir con los estándares de calidad requeridos antes de ser distribuida a los consumidores. Por ejemplo, si el nivel de pH del agua es demasiado bajo, la placa puede enviar una señal para aumentar la velocidad de inyección de un químico que ajusta el pH.
  • Monitoreo de Red de Distribución: Para redes de distribución de agua, la placa puede monitorear la presión y el flujo en diferentes puntos del sistema de tuberías. Puede comunicarse con válvulas reductoras de presión, bombas y otros componentes para mantener la presión del agua adecuada en toda la red. En caso de rotura de una tubería o una caída significativa de presión, puede alertar rápidamente a los operadores y ayudar a aislar la sección afectada para minimizar la pérdida de agua y restablecer el servicio lo antes posible.
• Tratamiento de aguas residuales:
  • Optimización de procesos: En instalaciones de tratamiento de aguas residuales, el DS3800HLND se puede utilizar para optimizar los procesos de tratamiento. Puede recibir señales de sensores que monitorean parámetros como la demanda bioquímica de oxígeno (DBO), la demanda química de oxígeno (DQO) y los niveles de nutrientes en las aguas residuales. Con base en estos datos, puede controlar los sistemas de aireación, los procesos de eliminación de lodos y la adición de productos químicos de tratamiento para mejorar la eficiencia de la eliminación de contaminantes y garantizar el cumplimiento de las regulaciones ambientales.
  • Gestión Remota: La conectividad de red de la placa permite la gestión remota de plantas de tratamiento de aguas residuales. Los operadores pueden acceder a datos en tiempo real sobre los procesos de tratamiento desde una ubicación central y realizar los ajustes necesarios. Esto es particularmente útil para gestionar múltiples plantas de tratamiento en una región o para responder rápidamente a emergencias como un aumento repentino en los niveles de contaminantes.

Transporte y Logística

• Operaciones aeroportuarias:
  • Sistemas de manipulación de equipaje: El DS3800HLND se puede utilizar para controlar y monitorear los sistemas de manejo de equipaje en los aeropuertos. Puede conectar cintas transportadoras, clasificadores y escáneres para garantizar que el equipaje se dirija correctamente a los vuelos adecuados. Al recibir señales de lectores de códigos de barras en las etiquetas de equipaje y coordinar el movimiento de diferentes secciones del transportador, ayuda a reducir el mal manejo del equipaje y mejorar la eficiencia general del proceso de manejo de equipaje.
  • Monitoreo de equipos de apoyo terrestre: También se puede emplear para monitorear el estado de los equipos de apoyo en tierra, como remolcadores de aviones, camiones de reabastecimiento de combustible y carros de equipaje. Al conectar sensores que rastrean la ubicación, las necesidades de mantenimiento y el estado operativo de estos vehículos, los operadores de aeropuertos pueden administrar mejor sus recursos, programar el mantenimiento y garantizar que todo el equipo esté disponible cuando sea necesario para las operaciones de retorno de las aeronaves.
• Puerto y envío:
  • Manipulación y almacenamiento de carga: En los puertos, el DS3800HLND puede formar parte de sistemas que gestionan las operaciones de manipulación de carga. Puede conectar grúas, cintas transportadoras e instalaciones de almacenamiento para coordinar la carga y descarga de contenedores y otras cargas. También puede monitorear las condiciones de almacenamiento de mercancías peligrosas o sensibles a la temperatura en almacenes y comunicarse con sistemas de control ambiental para mantener las condiciones apropiadas.
  • Sistemas a bordo: En los barcos, la placa se puede utilizar para integrar y controlar varios sistemas a bordo, como el monitoreo del motor, el equipo de navegación y los sistemas de gestión de carga. Puede facilitar la comunicación entre los diferentes departamentos del barco (como la sala de máquinas, el puente y la bodega de carga) y ayudar a optimizar el funcionamiento del barco, garantizar la seguridad y mejorar la eficiencia de los viajes.

Personalización:DS3800HLND

• Personalización del firmware:
  • Personalización del algoritmo de control: Dependiendo de las demandas únicas del proceso industrial, el firmware del DS3800HLND se puede personalizar para implementar algoritmos de control específicos. Por ejemplo, en una planta de fabricación con una línea de producción compleja que involucra múltiples procesos interdependientes, se pueden desarrollar algoritmos personalizados para optimizar la secuencia y el tiempo de las operaciones. En una planta de generación de energía, los algoritmos se pueden adaptar para manejar las características específicas de diferentes tipos de turbinas (por ejemplo, turbinas de gas con perfiles de carga variables o turbinas de vapor con procedimientos de arranque/apagado específicos). Estos algoritmos personalizados pueden tener en cuenta factores como las curvas de rendimiento del equipo, los requisitos de carga y las restricciones de seguridad para garantizar un funcionamiento eficiente y confiable.
  • Personalización de detección y manejo de fallas: El firmware se puede configurar para detectar y responder a fallas particulares de manera personalizada. Diferentes aplicaciones pueden tener distintos modos de falla o componentes que son más propensos a tener problemas. En un sistema de oleoductos y gasoductos, el firmware se puede programar para monitorear de cerca tipos específicos de fugas o anomalías de presión según las características del oleoducto (como su diámetro, longitud y la naturaleza de los fluidos transportados). En una planta de tratamiento de aguas residuales, se puede personalizar para detectar y reaccionar rápidamente ante niveles químicos anormales o fallas mecánicas en procesos de tratamiento clave. Las respuestas pueden variar desde enviar alertas específicas a los operadores, iniciar acciones correctivas automáticas (como apagar ciertos equipos o ajustar la dosificación de químicos) o ingresar a un modo de diagnóstico específico para una investigación más profunda.
  • Personalización del protocolo de comunicación: Para integrarse con sistemas de control industrial existentes o especializados, el firmware del DS3800HLND se puede actualizar para admitir protocolos de comunicación adicionales o únicos. En una instalación de fabricación que tiene equipos heredados que utilizan protocolos propietarios más antiguos, el firmware se puede modificar para permitir una comunicación perfecta con esos dispositivos. Para aplicaciones modernas que buscan la integración con plataformas basadas en la nube o sistemas de Industria 4.0, el firmware se puede mejorar para que funcione con protocolos como MQTT (Message Queuing Telemetry Transport) u OPC UA (OPC Unified Architecture) para monitoreo remoto eficiente, análisis de datos y control desde sistemas externos.
  • Personalización del procesamiento y análisis de datos: El firmware se puede personalizar para realizar tareas específicas de análisis y procesamiento de datos relevantes para la aplicación. En un centro de logística de transporte donde el seguimiento del movimiento y el estado de numerosos activos es crucial, el firmware se puede programar para analizar patrones en los datos recibidos de los sensores (como etiquetas RFID en la carga o sensores de ubicación en los vehículos) para optimizar las rutas y predecir el mantenimiento. necesidades o mejorar la eficiencia operativa general. En una planta de energía, puede calcular indicadores clave de rendimiento (KPI) basados ​​en datos de sensores en tiempo real (por ejemplo, eficiencia de la turbina, costo de generación de energía por unidad) para proporcionar información valiosa para que los operadores tomen decisiones informadas sobre la operación y optimización de la planta.

Personalización de hardware

• Personalización de la configuración de entrada/salida (E/S):
  • Adaptación de entrada analógica: Dependiendo de los tipos de sensores utilizados en una aplicación particular, los canales de entrada analógica del DS3800HLND se pueden personalizar. Si se emplea un sensor de temperatura especializado con un rango de salida de voltaje no estándar para medir temperaturas extremas en un proceso industrial de alta temperatura (como en un horno de fabricación de acero), se requieren circuitos de acondicionamiento de señal adicionales (como resistencias personalizadas, amplificadores o divisores de voltaje). ) se puede agregar al tablero. Esto garantiza que la placa adquiera y procese con precisión las señales únicas del sensor. De manera similar, en una planta de tratamiento de agua con medidores de flujo diseñados a medida que tienen características eléctricas específicas, las entradas analógicas se pueden configurar para manejar adecuadamente las señales de voltaje o corriente correspondientes.
  • Personalización de entradas/salidas digitales: Los canales de entrada y salida digitales se pueden adaptar para interactuar con dispositivos digitales específicos del sistema. Por ejemplo, en un sistema de manejo de equipaje de un aeropuerto que utiliza sensores digitales personalizados para detectar el tamaño y el peso del equipaje, se pueden incorporar cambiadores de nivel adicionales o circuitos de amortiguación para garantizar una comunicación adecuada con estos sensores. En un sistema de control a bordo con lógica digital única para accionar ciertos equipos críticos (como sistemas de apagado de emergencia), las E/S digitales del DS3800HLND se pueden personalizar en consecuencia para cumplir con los requisitos lógicos y de voltaje específicos.
  • Personalización de la entrada de energía: En entornos industriales con configuraciones de fuente de alimentación no estándar, se puede adaptar la entrada de energía del DS3800HLND. Si una planta en una ubicación remota tiene una fuente de energía con un voltaje o corriente nominal diferente a las opciones de fuente de alimentación típicas que la placa generalmente acepta (como un generador con voltaje de salida variable), módulos de acondicionamiento de energía como convertidores CC-CC o reguladores de voltaje. Se puede agregar para garantizar que la placa reciba energía estable y adecuada. Esta personalización ayuda a proteger la placa contra sobretensiones y garantiza su funcionamiento confiable en diversas condiciones de suministro de energía.
• Módulos complementarios y expansión:
  • Módulos de monitoreo mejorados: Para mejorar las capacidades de diagnóstico y monitoreo del DS3800HLND, se pueden agregar módulos de sensores adicionales. En una planta de energía donde se desea un monitoreo más detallado del estado de las palas de la turbina, se pueden integrar sensores adicionales como sensores de holgura de la punta de las palas o sensores de vibración con mayor precisión. Estos datos adicionales de los sensores luego pueden ser procesados ​​por la placa y utilizados para un monitoreo más completo del estado y una alerta temprana de posibles problemas relacionados con las palas. En una planta de tratamiento de aguas residuales, se pueden agregar sensores para detectar contaminantes específicos o actividad biológica en las aguas residuales para proporcionar más información para optimizar los procesos de tratamiento y garantizar el cumplimiento ambiental.
  • Módulos de expansión de comunicaciones: Si el sistema industrial tiene una infraestructura de comunicación heredada o especializada con la que el DS3800HLND necesita interactuar, se pueden agregar módulos de expansión de comunicación personalizados. Esto podría implicar la integración de módulos para admitir protocolos de comunicación en serie más antiguos que todavía están en uso en algunas instalaciones (por ejemplo, un módulo RS422 para conectarse a un equipo obsoleto pero crítico). O, en un campus industrial grande con necesidad de comunicación inalámbrica a largas distancias (por ejemplo, para monitorear tanques de almacenamiento remotos o equipos distribuidos), se pueden agregar módulos de comunicación inalámbrica para permitir el monitoreo y control remotos desde una ubicación central.

Personalización basada en requisitos ambientales

• Personalización de envolventes y protecciones:
  • Adaptación a entornos hostiles: En entornos industriales que son particularmente hostiles, como aquellos con altos niveles de polvo, humedad, temperaturas extremas o exposición a productos químicos, la carcasa física del DS3800HLND se puede personalizar. Para una operación minera donde prevalece el polvo, el gabinete se puede diseñar con características mejoradas a prueba de polvo, como filtros de aire y juntas selladas para mantener limpios los componentes internos. En una planta de procesamiento de productos químicos donde existe riesgo de salpicaduras y vapores químicos, el gabinete puede estar fabricado con materiales resistentes a la corrosión química y equipado con sellos adicionales para evitar que sustancias nocivas lleguen a los componentes internos del tablero de control.
  • Personalización de la gestión térmica: Dependiendo de las condiciones de temperatura ambiente del entorno industrial, se pueden incorporar soluciones personalizadas de gestión térmica. En una instalación ubicada en un clima cálido donde el tablero de control podría estar expuesto a altas temperaturas durante períodos prolongados (como en una planta de generación de energía al aire libre en una región desértica), se necesitan disipadores de calor adicionales, ventiladores de refrigeración o incluso sistemas de refrigeración líquida (si corresponde). ) se puede integrar en la carcasa para mantener el dispositivo dentro de su rango óptimo de temperatura de funcionamiento. En una instalación de clima frío (como un sitio remoto de producción de petróleo y gas en el Ártico), se pueden agregar elementos calefactores o aislamiento para garantizar que el DS3800HLND arranque y funcione de manera confiable incluso en temperaturas bajo cero.

Personalización para estándares y regulaciones industriales específicas

• Personalización del cumplimiento:
  • Requisitos de la planta de energía nuclear: En las plantas de energía nuclear, que tienen estándares regulatorios y de seguridad extremadamente estrictos, el DS3800HLND se puede personalizar para satisfacer estas demandas específicas. Esto podría implicar el uso de materiales y componentes endurecidos por radiación, someterse a procesos de prueba y certificación especializados para garantizar la confiabilidad en condiciones nucleares e implementar características redundantes o a prueba de fallas para cumplir con los altos requisitos de seguridad de la industria. Por ejemplo, la placa podría diseñarse con blindaje adicional para proteger contra fallos de funcionamiento inducidos por la radiación e incorporar múltiples capas de detección y corrección de errores en sus funciones de comunicación y control para garantizar el funcionamiento seguro de los sistemas que dependen de ella.
  • Estándares aeroespaciales y de aviación: En aplicaciones aeroespaciales, existen regulaciones específicas con respecto a la tolerancia a las vibraciones, la compatibilidad electromagnética (EMC) y la confiabilidad debido a la naturaleza crítica de las operaciones de las aeronaves. El DS3800HLND se puede personalizar para cumplir con estos requisitos. Por ejemplo, podría ser necesario modificarlo para tener características mejoradas de aislamiento de vibraciones (usando soportes de choque especializados o materiales amortiguadores) y una mejor protección contra interferencias electromagnéticas (mediante blindaje y filtrado adicionales) para garantizar un funcionamiento confiable durante el vuelo. En una unidad de potencia auxiliar (APU) de aeronave que utiliza la placa para funciones de control y monitoreo, tendría que cumplir con estrictos estándares de calidad y rendimiento de aviación para garantizar la seguridad y eficiencia de la APU y los sistemas asociados.

Soporte y servicios:DS3800HLND

Nuestros servicios y soporte técnico de productos tienen como objetivo brindar a los clientes una experiencia perfecta y garantizar que todos los problemas se resuelvan de manera oportuna y efectiva. Nuestro equipo de expertos está disponible para ayudar con cualquier pregunta o inquietud técnica, incluida la instalación, configuración, resolución de problemas y mantenimiento.

Ofrecemos una variedad de opciones de soporte, incluidos recursos en línea, soporte telefónico y soporte por correo electrónico. Nuestros recursos en línea incluyen una base de conocimientos integral con artículos y tutoriales para ayudar a los clientes a resolver problemas comunes por sí mismos. Nuestra asistencia telefónica y por correo electrónico cuentan con técnicos experimentados que pueden brindar asistencia y orientación personalizadas.

Además del soporte técnico, también ofrecemos una variedad de servicios para ayudar a los clientes a aprovechar al máximo nuestro producto. Estos servicios incluyen programas de capacitación y educación, servicios de personalización e integración y servicios de consultoría para ayudar a los clientes a optimizar sus flujos de trabajo y procesos.
