General Electric DS3800HMAC Panel de interfaz auxiliar para el sector industrial

Descripción del producto:DS3800HMAC

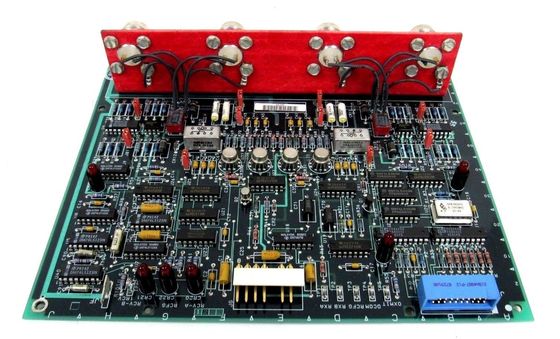

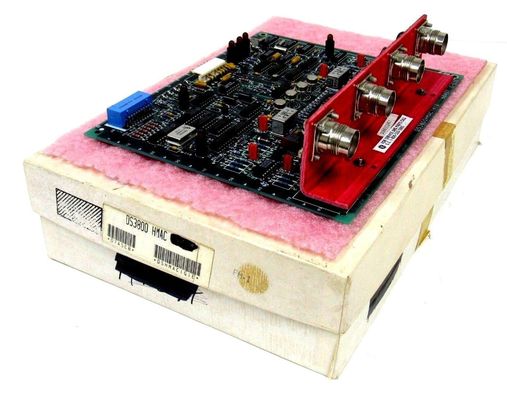

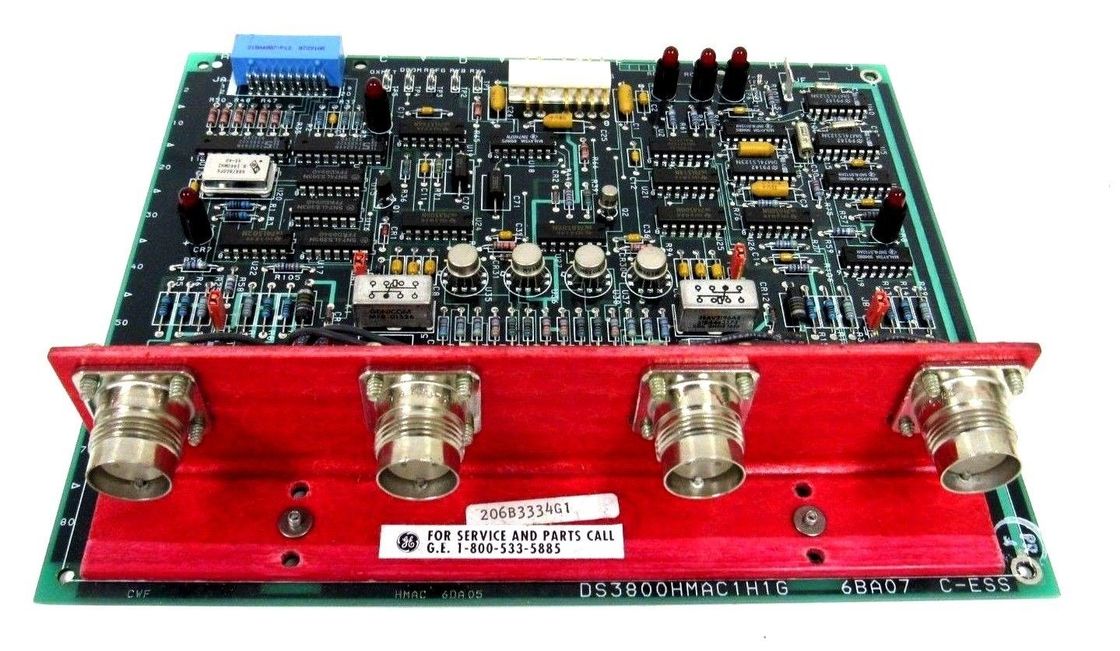

• Diseño y apariencia del tablero: El DS3800HMAC es una placa de circuito impreso con forma rectangular. Su diseño físico está cuidadosamente elaborado para encajar en el marco de los sistemas de control de turbinas Mark IV. La placa es relativamente liviana, pesa aproximadamente 0,98 libras, lo que la hace fácil de manejar durante los procedimientos de instalación y mantenimiento.

• Integración de componentes: La placa incorpora una variedad de componentes eléctricos que trabajan juntos para permitir sus funciones de comunicación y acceso a los medios. Cuenta con relés, que son interruptores electromecánicos que se utilizan para controlar circuitos de alta potencia o alto voltaje basados ​​en señales eléctricas de baja potencia. También están presentes los transistores, que desempeñan un papel clave en la amplificación y conmutación de señales eléctricas dentro del circuito de la placa.

• Puntos de prueba y puentes: El DS3800HMAC está equipado con múltiples ubicaciones TP (puntos de prueba). Estos puntos de prueba son puntos accesibles en el tablero donde los técnicos pueden usar equipos de prueba como multímetros u osciloscopios para medir señales eléctricas. Proporcionan un medio para diagnosticar problemas, verificar la integridad de la señal y comprender el funcionamiento interno de la placa. Por ejemplo, si se sospecha un problema con una ruta de señal particular, los técnicos pueden usar los puntos de prueba para verificar los niveles de voltaje o las formas de onda de la señal en ubicaciones específicas dentro del circuito.

Capacidades funcionales

• Acceso a los medios y comunicación: Básicamente, el DS3800HMAC está diseñado para gestionar el acceso a los medios y facilitar la comunicación dentro del sistema de control de la turbina Mark IV. Desempeña un papel vital al permitir que diferentes componentes del sistema intercambien datos y coordinen sus operaciones. Esto implica manejar la transmisión y recepción de señales entre varias placas, controladores, sensores y actuadores que forman parte de la infraestructura de control de la turbina.

• Acondicionamiento y procesamiento de señales: Además de sus funciones de comunicación, el DS3800HMAC también participa en el acondicionamiento y procesamiento de señales. Acepta varios tipos de señales de entrada, que pueden incluir señales analógicas y digitales de diferentes fuentes dentro del sistema. Para señales analógicas, puede realizar tareas como amplificación, filtrado y conversión de analógico a digital para que sean adecuadas para su posterior procesamiento y comunicación. Las señales digitales, por otro lado, pueden someterse a conversión de nivel lógico, almacenamiento en búfer o verificación de errores para garantizar su integridad y compatibilidad con otros componentes digitales del sistema.
• Control y Coordinación: La placa es una parte integral del mecanismo de control general de la turbina. En función de las señales que recibe y procesa, puede generar señales de salida para controlar actuadores que son cruciales para el funcionamiento de la turbina. Por ejemplo, puede enviar señales para abrir o cerrar válvulas de combustible, ajustar la posición de las válvulas de entrada de vapor en una turbina de vapor o controlar la velocidad de rotación de la turbina. Al coordinar estas acciones con la información recibida de los sensores, se ayuda a mantener el rendimiento, la eficiencia y la seguridad óptimos de la turbina.

Papel en los sistemas industriales

• Generación de energía: En el contexto de la generación de energía, particularmente en plantas equipadas con turbinas de gas o vapor, el DS3800HMAC es un elemento clave en el sistema de control de la turbina. Permite una comunicación perfecta entre los sensores de monitoreo de la turbina y la lógica de control que determina cómo opera la turbina. Por ejemplo, en una central eléctrica de turbina de gas, garantiza que las señales de los sensores de temperatura en la cámara de combustión, los sensores de presión en las líneas de suministro de combustible y los sensores de velocidad en el eje de la turbina se comuniquen con precisión a la unidad de control. Esto permite realizar ajustes precisos en la inyección de combustible, la entrada de aire y otros parámetros para optimizar la generación de energía y al mismo tiempo mantener la turbina dentro de límites operativos seguros.

• Integración de automatización industrial: Más allá de su función directa en el control de turbinas, el DS3800HMAC también contribuye a la integración de las operaciones de turbinas con sistemas de automatización industrial más amplios. En plantas industriales donde las turbinas forman parte de un proceso de producción más amplio, como en sistemas combinados de calor y energía (CHP) o en fábricas donde las turbinas impulsan otros procesos mecánicos, la placa puede comunicarse con otros sistemas de control como controladores lógicos programables (PLC). sistemas de control distribuido (DCS) o sistemas de gestión de edificios (BMS).

Consideraciones ambientales y operativas

• Tolerancia a la temperatura y la humedad: El DS3800HMAC está diseñado para funcionar en condiciones ambientales específicas. Por lo general, puede funcionar de manera confiable en un rango de temperatura común en entornos industriales, generalmente de -20 °C a +60 °C. Esta amplia tolerancia a la temperatura permite su implementación en diversos lugares, desde entornos exteriores fríos, como los de los sitios de generación de energía durante el invierno, hasta áreas de fabricación o salas de equipos interiores cálidas y húmedas. En cuanto a la humedad, puede manejar un rango de humedad relativa típico de áreas industriales, generalmente dentro del rango sin condensación (alrededor del 5% al ​​95%), asegurando que la humedad en el aire no cause cortocircuitos eléctricos o daños a los componentes internos.
• Compatibilidad electromagnética (CEM): Para funcionar eficazmente en entornos industriales eléctricamente ruidosos donde hay numerosos motores, generadores y otros equipos eléctricos que generan campos electromagnéticos, el DS3800HMAC tiene buenas propiedades de compatibilidad electromagnética. Está diseñado para resistir interferencias electromagnéticas externas y también minimizar sus propias emisiones electromagnéticas para evitar interferencias con otros componentes del sistema. Esto se logra mediante un diseño cuidadoso del circuito, el uso de componentes con buenas características EMC y un blindaje adecuado cuando sea necesario, lo que permite a la placa mantener la integridad de la señal y una comunicación confiable en presencia de perturbaciones electromagnéticas.

Características:DS3800HMAC

• Soporte de protocolo: El DS3800HMAC está diseñado para admitir protocolos de comunicación específicos relevantes para el sistema Mark IV. Esto le permite comunicarse de manera efectiva con otros componentes dentro de la infraestructura de control de la turbina, como controladores, sensores y actuadores. Garantiza el intercambio y la coordinación de datos sin interrupciones entre las diferentes partes del sistema, lo que permite el buen funcionamiento de la turbina. Por ejemplo, podría admitir protocolos optimizados para la comunicación en tiempo real de datos críticos de sensores (como lecturas de temperatura, presión y vibración) y comandos de control para actuadores en el entorno de la turbina.
• Múltiples tipos de conectores: Cuenta con una variedad de conectores, incluidos conectores de clavija en ángulo recto, conectores de enchufe en ángulo recto y conectores de cable en ángulo recto. Estos diferentes tipos de conectores brindan flexibilidad para conectarse a otros dispositivos y componentes dentro del sistema. Están diseñados para garantizar conexiones eléctricas confiables y están ubicados estratégicamente en el tablero para facilitar la integración con componentes adyacentes. Por ejemplo, el diseño en ángulo recto de los conectores permite un uso eficiente del espacio dentro del gabinete de control y permite montar la placa de manera que se minimice el desorden y las interferencias de cables.
• Transferencia de datos de alta velocidad: La placa es capaz de facilitar la transferencia de datos a alta velocidad, lo cual es crucial para transmitir información rápidamente entre diferentes partes del sistema de control de la turbina. Esto permite monitorear y controlar en tiempo real el funcionamiento de la turbina. Por ejemplo, puede transmitir rápidamente datos de sensores desde múltiples puntos de la turbina a la unidad de control central, lo que permite tomar decisiones rápidas con respecto a ajustes de parámetros como la inyección de combustible, el flujo de vapor o la velocidad de la turbina. Esta capacidad de transferencia de alta velocidad ayuda a mantener la eficiencia y seguridad de la turbina al garantizar que el sistema de control pueda responder rápidamente a los cambios en las condiciones de operación.

• Manejo y acondicionamiento de señales

• Compatibilidad de señales analógicas y digitales: El DS3800HMAC puede manejar señales analógicas y digitales con facilidad. Tiene la capacidad de recibir una amplia gama de señales analógicas de sensores como sensores de temperatura (que proporcionan señales de voltaje proporcionales a la temperatura), sensores de presión (con señales de voltaje o corriente relacionadas con los niveles de presión) y sensores de vibración (que generan señales basadas en vibraciones). amplitudes). Para estas señales analógicas, la placa puede realizar tareas de acondicionamiento esenciales como amplificación, filtrado para eliminar el ruido eléctrico y conversión de analógico a digital para hacerlas adecuadas para el procesamiento y la comunicación digitales dentro del sistema.
•
  Al mismo tiempo, puede gestionar señales digitales de diversas fuentes, incluidos interruptores, sensores digitales e indicadores de estado. Garantiza una conversión de nivel lógico adecuada y la integridad de la señal para una integración perfecta con otros componentes digitales en el sistema de control. Esta doble compatibilidad lo convierte en un componente versátil para interactuar con la diversa gama de sensores y actuadores que se encuentran comúnmente en los sistemas de control de turbinas.
• Circuitos de acondicionamiento de señales: La placa incorpora circuitos de acondicionamiento de señal incorporados. Estos circuitos están diseñados para optimizar la calidad de las señales de entrada antes de su posterior procesamiento. Por ejemplo, los circuitos de amplificación pueden aumentar las señales débiles de los sensores a niveles que los componentes internos de la placa pueden detectar y procesar con precisión. Los circuitos de filtrado pueden eliminar ruidos e interferencias no deseados que, de otro modo, podrían afectar la precisión de la señal y dar lugar a decisiones incorrectas en el sistema de control. Este acondicionamiento de señales ayuda a mejorar la confiabilidad y precisión general de los datos utilizados para el control y monitoreo de las turbinas.

• Funciones de diagnóstico y monitoreo visual

• Luces indicadoras LED: El DS3800HMAC está equipado con múltiples luces indicadoras LED. Estas luces sirven como valiosas señales visuales para técnicos y operadores, proporcionando información inmediata sobre el estado de diferentes aspectos del funcionamiento de la placa. Por ejemplo, puede haber LED para indicar el estado de encendido, enlaces de comunicación activos, la presencia de errores o advertencias (como un error de comunicación o una señal fuera de rango) o el estado de funciones o circuitos específicos dentro de la placa. Con solo mirar estas luces, el personal puede evaluar rápidamente el estado de la placa e identificar problemas potenciales sin tener que depender de herramientas de diagnóstico complejas de inmediato.
• Puntos de prueba (TP): La presencia de numerosos puntos de prueba en el tablero es otra característica importante. Estos puntos de prueba permiten a los técnicos acceder a puntos específicos del circuito utilizando equipos de prueba como multímetros u osciloscopios. Pueden medir parámetros eléctricos como voltaje, corriente o formas de onda de señal en estos puntos para diagnosticar problemas, verificar la integridad de la señal o comprender el comportamiento de los circuitos internos de la placa. Por ejemplo, si se sospecha que la señal de un sensor en particular está defectuosa, los técnicos pueden usar los puntos de prueba cerca de la entrada de esa señal para verificar sus características y determinar si hay un problema con el sensor, el acondicionamiento de la señal u otra parte del sistema. circuito.

• Opciones de configuración y personalización

• Puentes para configuración: La placa tiene varios puentes que ofrecen una manera conveniente de configurar varios aspectos de su funcionalidad. Al cambiar las posiciones de estos puentes, los usuarios pueden personalizar configuraciones como habilitar o deshabilitar ciertas funciones, seleccionar entre diferentes modos de operación o ajustar parámetros relacionados con la comunicación o el procesamiento de señales. Por ejemplo, se podría usar un puente para cambiar entre diferentes velocidades en baudios para la comunicación en serie si la placa admite múltiples velocidades de comunicación, o para elegir si se usa una señal de entrada particular para una función de control específica. Esta flexibilidad permite una fácil adaptación de la placa a diferentes requisitos de aplicación y configuraciones del sistema.
• Adaptabilidad a diferentes aplicaciones: Gracias a su combinación de características configurables y su capacidad para manejar varios tipos de señales y comunicarse con diferentes componentes, el DS3800HMAC se puede adaptar a una amplia gama de aplicaciones dentro del control de turbinas y sistemas industriales más amplios. Ya sea para una turbina de gas con requisitos específicos de control de combustión, una turbina de vapor con necesidades únicas de gestión del flujo de vapor o para la integración con otros procesos industriales en una configuración combinada de calor y energía (CHP), la placa se puede personalizar para adaptarse al contexto específico.

• Diseño físico y montaje robustos

• Diseño compacto y resistente: El diseño físico del DS3800HMAC está optimizado para ser compacto y resistente. Su forma rectangular y su construcción relativamente liviana (pesa aproximadamente 0,98 libras) facilitan su manejo durante los procedimientos de instalación y mantenimiento. A pesar de su peso ligero, está construido para soportar el estrés mecánico y las vibraciones comunes en entornos industriales. Los componentes de la placa están montados de forma segura y el diseño general está diseñado para minimizar el riesgo de daños por impactos físicos o vibraciones que podrían ocurrir durante el funcionamiento normal de la turbina u otro equipo industrial.
• Fácil instalación y alineación: La placa está etiquetada con marcas como ID de placa, códigos alfanuméricos y flechas que ayudan en el proceso de instalación. Estas marcas proporcionan una guía clara para el cableado, el posicionamiento y la alineación dentro del gabinete o gabinete de control. Esto facilita a los técnicos instalar la placa correctamente y conectarla a otros componentes del sistema, lo que reduce la probabilidad de errores de instalación que podrían provocar problemas operativos.

• Adaptabilidad ambiental

• Amplio rango de temperatura: El DS3800HMAC está diseñado para funcionar dentro de un rango de temperatura relativamente amplio, normalmente de -20 °C a +60 °C. Esta amplia tolerancia a la temperatura le permite funcionar de manera confiable en diversos entornos industriales, desde ubicaciones frías al aire libre, como las de los sitios de generación de energía durante el invierno, hasta áreas de fabricación calientes o salas de equipos donde puede estar expuesto al calor generado por la maquinaria cercana. Esto garantiza que la placa pueda mantener su rendimiento y capacidades de comunicación independientemente de las condiciones de temperatura ambiente.
• Humedad y compatibilidad electromagnética (EMC): Puede manejar una amplia gama de niveles de humedad dentro del rango sin condensación común en entornos industriales, generalmente alrededor del 5 % al 95 %. Esta tolerancia a la humedad evita que la humedad del aire provoque cortocircuitos eléctricos o corrosión de los componentes internos. Además, la placa tiene buenas propiedades de compatibilidad electromagnética, lo que significa que puede soportar interferencias electromagnéticas externas de otros equipos eléctricos cercanos y también minimizar sus propias emisiones electromagnéticas para evitar interferir con otros componentes del sistema. Esto le permite operar de manera estable en entornos eléctricamente ruidosos donde hay numerosos motores, generadores y otros dispositivos eléctricos que generan campos electromagnéticos.

Parámetros técnicos: DS3800HMAC

• Fuente de alimentación
  • Voltaje de entrada: La placa normalmente funciona dentro de un rango específico de voltajes de entrada. Por lo general, acepta una entrada de voltaje de CC y el rango típico es de alrededor de +12 V a +30 V de CC. Sin embargo, el rango de voltaje exacto puede variar según el modelo específico y los requisitos de la aplicación. Este rango de voltaje está diseñado para ser compatible con los sistemas de suministro de energía que se encuentran comúnmente en entornos industriales donde se implementan los sistemas de control de turbinas.
  • Consumo de energía: En condiciones normales de funcionamiento, el consumo de energía del DS3800HMAC suele estar dentro de un rango determinado. Puede consumir aproximadamente entre 5 y 15 vatios de media. Este valor puede variar según factores como el nivel de actividad de comunicación, la cantidad de señales que se procesan y la complejidad de las funciones que realiza.
• Señales de entrada
  • Entradas digitales
    • Número de canales: Normalmente hay varios canales de entrada digital disponibles, a menudo en el rango de 8 a 16 canales. Estos canales están diseñados para recibir señales digitales de diversas fuentes, como interruptores, sensores digitales o indicadores de estado dentro del sistema de control de la turbina.
    • Niveles lógicos de entrada: Los canales de entrada digital están configurados para aceptar niveles lógicos estándar, a menudo siguiendo los estándares TTL (lógica de transistor-transistor) o CMOS (semiconductor de óxido metálico complementario). Un nivel alto digital podría estar en el rango de 2,4 V a 5 V, y un nivel bajo digital de 0 V a 0,8 V.
  • Entradas analógicas
    • Número de canales: Generalmente tiene múltiples canales de entrada analógica, generalmente de 4 a 8 canales. Estos canales se utilizan para recibir señales analógicas de sensores como sensores de temperatura, sensores de presión y sensores de vibración.
    • Rango de señal de entrada: Los canales de entrada analógica pueden manejar señales de voltaje dentro de rangos específicos. Por ejemplo, es posible que puedan aceptar señales de voltaje de 0 a 5 V CC, 0 a 10 V CC u otros rangos personalizados según la configuración y los tipos de sensores conectados. Algunos modelos también pueden admitir señales de entrada de corriente, normalmente en el rango de 0 - 20 mA o 4 - 20 mA.
    • Resolución: La resolución de estas entradas analógicas suele estar en el rango de 10 a 16 bits. Una resolución más alta permite una medición y diferenciación más precisa de los niveles de la señal de entrada, lo que permite una representación precisa de los datos del sensor para su posterior procesamiento dentro del sistema de control.
• Señales de salida
  • Salidas digitales
    • Número de canales: Normalmente hay varios canales de salida digital, a menudo también en el rango de 8 a 16 canales. Estos canales pueden proporcionar señales binarias para controlar componentes como relés, válvulas de solenoide o pantallas digitales dentro del sistema de control de la turbina.
    • Niveles lógicos de salida: Los canales de salida digital pueden proporcionar señales con niveles lógicos similares a las entradas digitales, con un nivel alto digital en el rango de voltaje apropiado para controlar dispositivos externos y un nivel bajo digital dentro del rango de voltaje bajo estándar.
  • Salidas analógicas
    • Número de canales: Puede presentar varios canales de salida analógica, que normalmente oscilan entre 2 y 4 canales. Estos pueden generar señales de control analógicas para actuadores u otros dispositivos que dependen de entradas analógicas para su funcionamiento, como válvulas de inyección de combustible o paletas de entrada de aire.
    • Rango de señal de salida: Los canales de salida analógica pueden generar señales de voltaje dentro de rangos específicos similares a las entradas, como 0 - 5 V CC o 0 - 10 V CC. La impedancia de salida de estos canales generalmente está diseñada para cumplir con los requisitos de carga típicos en los sistemas de control industrial, lo que garantiza una entrega de señal estable y precisa a los dispositivos conectados.

Especificaciones de procesamiento y memoria

• Procesador
  • Tipo y velocidad del reloj: La placa incorpora un microprocesador con una arquitectura y velocidad de reloj específicas. La velocidad del reloj suele oscilar entre decenas y cientos de MHz, según el modelo. Esto determina la rapidez con la que el microprocesador puede ejecutar instrucciones y procesar las señales entrantes. Por ejemplo, una velocidad de reloj más alta permite un análisis de datos y una toma de decisiones más rápidos al manejar múltiples señales de entrada simultáneamente.
  • Capacidades de procesamiento: El microprocesador es capaz de realizar diversas operaciones aritméticas, lógicas y de control. Puede ejecutar algoritmos de control complejos basados ​​en la lógica programada para procesar las señales de entrada de los sensores y generar señales de salida apropiadas para actuadores o para la comunicación con otros componentes del sistema.
• Memoria
  • EPROM (memoria de sólo lectura programable y borrable) o memoria flash: El DS3800HMAC contiene módulos de memoria, que normalmente son memoria EPROM o Flash, con una capacidad de almacenamiento combinada que normalmente oscila entre varios kilobytes y unos pocos megabytes. Esta memoria se utiliza para almacenar firmware, parámetros de configuración y otros datos críticos que la placa necesita para operar y mantener su funcionalidad en el tiempo. La capacidad de borrar y reprogramar la memoria permite personalizar el comportamiento de la placa y adaptarse a diferentes procesos industriales y requisitos cambiantes.
  • Memoria de acceso aleatorio (RAM): También hay una cierta cantidad de RAM integrada para el almacenamiento temporal de datos durante el funcionamiento. La capacidad de la RAM puede variar desde unos pocos kilobytes hasta decenas de megabytes, según el diseño. El microprocesador lo utiliza para almacenar y manipular datos como lecturas de sensores, resultados de cálculos intermedios y buffers de comunicación mientras procesa información y ejecuta tareas.

Parámetros de la interfaz de comunicación

• Interfaces serie
  • Velocidades de baudios: La placa admite una variedad de velocidades en baudios para sus interfaces de comunicación en serie, que se usan comúnmente para conectarse a dispositivos externos a distancias más largas o para interactuar con equipos heredados. Por lo general, puede manejar velocidades en baudios desde 9600 bits por segundo (bps) hasta valores más altos como 115200 bps o incluso más, según la configuración específica y los requisitos de los dispositivos conectados.
  • Protocolos: Es compatible con varios protocolos de comunicación en serie, como RS232, RS485 u otros protocolos estándar de la industria, según las necesidades de la aplicación. RS232 se utiliza a menudo para comunicaciones punto a punto de corta distancia con dispositivos como interfaces de operador local o herramientas de diagnóstico. RS485, por otro lado, permite la comunicación multipunto y puede admitir múltiples dispositivos conectados en el mismo bus, lo que lo hace adecuado para configuraciones de control industrial distribuido donde varios componentes necesitan comunicarse entre sí y con el DS3800HMAC.
• Interfaces paralelas
  • Ancho de transferencia de datos: Las interfaces paralelas de la placa tienen un ancho de transferencia de datos específico, que podría ser, por ejemplo, 8 bits, 16 bits u otra configuración adecuada. Esto determina la cantidad de datos que se pueden transferir simultáneamente en un solo ciclo de reloj entre el DS3800HMAC y otros componentes conectados, generalmente otras placas dentro del mismo sistema de control. Un ancho de transferencia de datos más amplio permite velocidades de transferencia de datos más rápidas cuando es necesario intercambiar rápidamente grandes cantidades de información, como en escenarios de adquisición de datos de alta velocidad o distribución de señales de control.
  • Velocidad del reloj: Las interfaces paralelas funcionan a una determinada velocidad de reloj, que define la frecuencia con la que se pueden transferir datos. Esta velocidad de reloj suele estar en el rango de MHz y está optimizada para una transferencia de datos eficiente y confiable dentro del sistema de control.

Especificaciones ambientales

• Temperatura de funcionamiento: El DS3800HMAC está diseñado para funcionar dentro de un rango de temperatura específico, normalmente de -20 °C a +60 °C. Esta tolerancia a la temperatura le permite funcionar de manera confiable en diversos entornos industriales, desde ubicaciones al aire libre relativamente frías hasta áreas de fabricación o plantas de energía calientes donde puede estar expuesto al calor generado por equipos cercanos.
• Humedad: Puede funcionar en ambientes con un rango de humedad relativa de alrededor del 5% al ​​95% (sin condensación). Esta tolerancia a la humedad asegura que la humedad en el aire no cause cortocircuitos eléctricos o corrosión de los componentes internos, lo que le permite trabajar en áreas con diferentes niveles de humedad presentes debido a procesos industriales o condiciones ambientales.
• Compatibilidad electromagnética (CEM): La placa cumple con los estándares EMC pertinentes para garantizar su correcto funcionamiento en presencia de interferencias electromagnéticas de otros equipos industriales y para minimizar sus propias emisiones electromagnéticas que podrían afectar a los dispositivos cercanos. Está diseñado para resistir campos electromagnéticos generados por motores, transformadores y otros componentes eléctricos que se encuentran comúnmente en entornos industriales y mantener la integridad de la señal y la confiabilidad de la comunicación.

Dimensiones físicas y montaje

• Tamaño del tablero: Las dimensiones físicas del DS3800HMAC suelen coincidir con los tamaños de tableros de control industriales estándar. Puede tener una longitud en el rango de 8 a 16 pulgadas, un ancho de 6 a 12 pulgadas y un grosor de 1 a 3 pulgadas, según el diseño específico y el factor de forma. Estas dimensiones se eligen para encajar en gabinetes o gabinetes de control industrial estándar y para permitir una instalación y conexión adecuadas con otros componentes.
• Método de montaje: Está diseñado para montarse de forma segura dentro de su carcasa o recinto designado. Por lo general, presenta orificios o ranuras de montaje a lo largo de sus bordes para permitir la fijación a los rieles o soportes de montaje del gabinete. El mecanismo de montaje está diseñado para soportar las vibraciones y el estrés mecánico que son comunes en entornos industriales, asegurando que la placa permanezca firmemente en su lugar durante el funcionamiento y manteniendo conexiones eléctricas estables.

Aplicaciones:DS3800HMAC

• Control de turbinas de gas:
  • Integración de Monitoreo y Control: En las centrales eléctricas de turbinas de gas, el DS3800HMAC desempeña un papel crucial en la integración del monitoreo de varios parámetros con las funciones de control. Recibe señales de una multitud de sensores, como sensores de temperatura en la cámara de combustión, sensores de presión en las líneas de suministro de combustible y sensores de vibración en el eje de la turbina. Estas señales de sensores luego se comunican a través de las capacidades de acceso a medios de la placa al sistema de control. Con base en esta información, el sistema de control puede tomar decisiones sobre ajustes a la inyección de combustible, la entrada de aire y otros parámetros para optimizar el rendimiento de la turbina, mantener la eficiencia y garantizar un funcionamiento seguro. Por ejemplo, si los sensores de temperatura indican que la temperatura de combustión se acerca a un nivel crítico, el sistema de control, facilitado por el DS3800HMAC, puede reducir el flujo de combustible para evitar el sobrecalentamiento.
  • Monitoreo y diagnóstico remotos: Con sus interfaces de comunicación, el DS3800HMAC permite el monitoreo remoto de turbinas de gas. Los operadores pueden acceder a datos en tiempo real sobre el estado de la turbina desde una sala de control central o incluso desde ubicaciones externas. Esto permite la detección temprana de problemas potenciales, como patrones de vibración anormales o cambios en las lecturas de presión. Luego, los técnicos pueden analizar los datos de forma remota y decidir si se requiere mantenimiento en el sitio o si se pueden realizar ajustes a través del sistema de control. En caso de falla, la información de diagnóstico detallada proporcionada por la placa puede ayudar a identificar rápidamente la causa raíz e implementar acciones correctivas.
  • Integración de red y gestión de carga: Las turbinas de gas se utilizan a menudo para los picos de generación de energía y para respaldar la estabilidad de la red. El DS3800HMAC ayuda a gestionar la carga de la turbina en respuesta a la demanda de la red. Puede comunicarse con los sistemas de control de la red y recibir señales sobre la potencia de salida requerida. En base a esto, ajusta el funcionamiento de la turbina para satisfacer las demandas de carga y, al mismo tiempo, garantiza que la turbina permanezca dentro de sus límites operativos seguros. Por ejemplo, durante períodos de alta demanda de electricidad, la junta puede facilitar el aumento de la potencia de salida de la turbina coordinando los ajustes apropiados al suministro de combustible y aire.
• Control de turbina de vapor:
  • Regulación de presión y flujo de vapor: En las centrales eléctricas de turbinas de vapor, el DS3800HMAC es esencial para regular el flujo y la presión del vapor que ingresa a la turbina. Recibe señales de sensores de presión y temperatura ubicados a lo largo de las líneas de suministro de vapor y en la cámara de vapor. Utilizando sus capacidades de acceso a los medios y procesamiento de señales, comunica estos datos al sistema de control, que luego determina las posiciones óptimas para las válvulas de entrada de vapor. Al controlar con precisión el flujo de vapor, se maximiza la eficiencia de la turbina y se pueden evitar problemas como golpes de ariete o tensión excesiva en las palas de la turbina. Por ejemplo, durante el arranque o al ajustar la potencia de salida, la placa ayuda a ajustar suavemente las aperturas de la válvula de vapor según los datos del sensor en tiempo real.
  • Monitoreo del condensador y del sistema auxiliar: La junta también participa en el monitoreo del condensador y otros sistemas auxiliares asociados a la turbina de vapor. Puede recibir señales de sensores que monitorean el nivel de vacío en el condensador, la temperatura del agua de refrigeración y el rendimiento de las bombas. Con base en esta información, el sistema de control, habilitado por el DS3800HMAC, puede tomar acciones correctivas si se detecta alguna condición anormal. Por ejemplo, si el nivel de vacío en el condensador cae por debajo de cierto umbral, lo que indica un problema potencial con el sistema de enfriamiento, la placa puede activar acciones para ajustar el flujo de agua de enfriamiento o activar bombas de respaldo para mantener las condiciones de funcionamiento adecuadas para la turbina de vapor. .
  • Mantenimiento preventivo y optimización del rendimiento: Al monitorear continuamente varios parámetros relacionados con el funcionamiento de la turbina de vapor, el DS3800HMAC ayuda en el mantenimiento preventivo y la optimización del rendimiento. Puede detectar signos tempranos de desgaste, como mayores niveles de vibración del eje o de los cojinetes de la turbina, o cambios en los perfiles de temperatura en áreas críticas. Estos datos se utilizan para programar actividades de mantenimiento en los momentos adecuados, reduciendo el riesgo de averías inesperadas y mejorando la vida útil general y la eficiencia de la turbina de vapor.

Manufactura Industrial

• Aplicaciones de accionamiento de procesos: En entornos de fabricación industrial donde se utilizan turbinas para impulsar procesos mecánicos, como en fábricas que utilizan turbinas de vapor para alimentar compresores grandes para el suministro de aire o turbinas de gas para impulsar bombas para la transferencia de fluidos, el DS3800HMAC es vital para garantizar que la turbina funcione en de manera que cumpla con los requisitos específicos del equipo accionado. Facilita la comunicación entre el sistema de control de la turbina y los sensores y actuadores de la maquinaria accionada. Por ejemplo, en una planta química donde una turbina de vapor acciona un compresor centrífugo para la compresión de gas, la placa recibe señales relacionadas con los requisitos de presión y flujo del gas que se está comprimiendo y transmite esta información al sistema de control de la turbina. Luego, el sistema de control ajusta la potencia de salida y la velocidad de la turbina en consecuencia para mantener la relación de compresión y el caudal deseados.
• Integración y Coordinación de Procesos: El DS3800HMAC también ayuda a integrar el funcionamiento de la turbina con el proceso industrial general. Puede comunicarse con otros sistemas de control en las instalaciones de fabricación, como controladores lógicos programables (PLC) o sistemas de control distribuido (DCS), para compartir información sobre el estado, el rendimiento y cualquier problema potencial de la turbina. Esto permite una coordinación perfecta entre las diferentes partes del proceso de fabricación y permite una producción más eficiente. Por ejemplo, en una planta de fabricación de automóviles donde una turbina de gas proporciona energía a varias líneas de producción, la placa puede enviar datos al sistema de control central sobre la disponibilidad y la producción de energía de la turbina. Luego, el sistema de control central puede utilizar esta información para optimizar la asignación de recursos y programar actividades de mantenimiento sin interrumpir la producción.

Energía renovable con integración de turbinas

• Centrales eléctricas de ciclo combinado: En las centrales eléctricas de ciclo combinado que integran turbinas de gas con turbinas de vapor y que a menudo incorporan fuentes de energía renovables o sistemas de recuperación de calor residual, el DS3800HMAC es crucial para coordinar el funcionamiento de los diferentes componentes de la turbina. Permite el intercambio de datos entre los sistemas de control de las turbinas de gas y de vapor, lo que permite optimizar la transferencia de energía entre el calor de escape de la turbina de gas y el proceso de generación de vapor para la turbina de vapor. Por ejemplo, puede comunicar la temperatura de escape y el caudal de la turbina de gas al sistema de control de la turbina de vapor, que luego ajusta el funcionamiento del generador de vapor con recuperación de calor (HRSG) para maximizar la producción de vapor para la turbina de vapor. Esto mejora la eficiencia general y la producción de energía de la planta de ciclo combinado.
• Hibridación de turbinas y almacenamiento de energía: En algunas aplicaciones avanzadas donde las turbinas de gas o vapor se combinan con sistemas de almacenamiento de energía (como baterías o volantes) para gestionar las fluctuaciones de energía y mejorar la estabilidad de la red, el DS3800HMAC puede interactuar con los sistemas de control de almacenamiento de energía. Puede recibir señales relacionadas con la demanda de la red, los niveles de almacenamiento de energía y el rendimiento de la turbina para tomar decisiones sobre cuándo almacenar o liberar energía y cómo ajustar el funcionamiento de la turbina para respaldar la red. Por ejemplo, durante períodos de baja demanda de la red, la placa puede controlar la turbina para reducir la producción de energía y dirigir el exceso de energía para cargar el sistema de almacenamiento de energía. Luego, cuando aumenta la demanda de la red, puede utilizar la energía almacenada para aumentar la producción de energía mientras ajusta el funcionamiento de la turbina en consecuencia.

Gestión de Edificios y Cogeneración

• Sistemas de Cogeneración: En sistemas de cogeneración (calor y energía combinados - CHP) instalados en edificios comerciales, hospitales o campus industriales, el DS3800HMAC se utiliza para gestionar el funcionamiento de la turbina de gas o vapor para producir electricidad y calor útil simultáneamente. Coordina la comunicación entre el sistema de control de la turbina y los sistemas de calefacción, ventilación y aire acondicionado (HVAC) del edificio y otros sistemas que consumen energía. Por ejemplo, en un hospital con un sistema CHP, la placa puede ajustar la salida de la turbina para garantizar que haya suficiente electricidad para equipos médicos críticos y al mismo tiempo proporcionar agua caliente o vapor para fines de calefacción y esterilización. Supervisa las demandas de energía y calor de la instalación y realiza los ajustes necesarios para optimizar la utilización general de la energía y reducir la dependencia de fuentes de energía externas.
• Gestión Energética de Edificios: El DS3800HMAC también puede comunicarse con el sistema de gestión de energía (EMS) del edificio. Proporciona datos sobre el rendimiento, la producción de energía y la eficiencia de la turbina al EMS, que luego puede utilizar esta información para estrategias generales de optimización energética. Por ejemplo, el EMS puede utilizar los datos del DS3800HMAC para tomar decisiones sobre cuándo priorizar la generación de electricidad para uso in situ frente a exportar el exceso de energía a la red, dependiendo de factores como los precios de la electricidad, la ocupación del edificio y las necesidades de calefacción/refrigeración.

Personalización:DS3800HMAC

• • Personalización del algoritmo de control: Dependiendo de las características únicas de la aplicación de la turbina y el proceso industrial en el que está integrada, el firmware del DS3800HMAC se puede personalizar para implementar algoritmos de control especializados. Por ejemplo, en una turbina de gas utilizada para picos de generación de energía con cambios rápidos de carga, se pueden desarrollar algoritmos personalizados para optimizar el tiempo de respuesta para ajustar el flujo de combustible y la entrada de aire. Estos algoritmos pueden tener en cuenta factores como las curvas de rendimiento específicas de la turbina, la frecuencia esperada de las variaciones de carga y las tasas de rampa de salida de energía deseadas. En una turbina de vapor con un diseño particular para aplicaciones de calentamiento de procesos industriales, el firmware se puede programar para priorizar la estabilidad de la presión del vapor sobre la salida de potencia al controlar las válvulas de entrada de vapor, según los requisitos de calor específicos del proceso conectado.
  • Personalización de detección y manejo de fallas: El firmware se puede configurar para detectar y responder a fallas específicas de manera personalizada. Los diferentes modelos de turbinas o entornos operativos pueden tener distintos modos de falla o componentes que son más propensos a sufrir problemas. En una turbina de gas que funciona en un ambiente polvoriento, por ejemplo, el firmware se puede programar para monitorear de cerca la caída de presión del filtro de aire y activar alertas o acciones correctivas automáticas si la caída de presión excede un cierto umbral, lo que indica una posible obstrucción que podría afectar la eficiencia de la combustión. En una turbina de vapor donde ciertos rodamientos son críticos y tienen un historial de problemas relacionados con la temperatura, el firmware se puede personalizar para implementar un monitoreo de temperatura más sensible y protocolos de apagado inmediato o reducción de carga cuando se detectan aumentos anormales de temperatura.
  • Personalización del protocolo de comunicación: Para integrarse con sistemas de control industrial existentes que pueden usar diferentes protocolos de comunicación, el firmware del DS3800HMAC se puede actualizar para admitir protocolos adicionales o especializados. Si una planta de energía tiene equipos heredados que se comunican a través de un protocolo serie más antiguo como RS232 con configuraciones personalizadas específicas, el firmware se puede modificar para permitir un intercambio de datos fluido con esos sistemas. En una configuración moderna que busca la integración con plataformas de monitoreo basadas en la nube o tecnologías de Industria 4.0, el firmware se puede mejorar para que funcione con protocolos como MQTT (Message Queuing Telemetry Transport) u OPC UA (OPC Unified Architecture) para un monitoreo remoto eficiente y análisis de datos. y control desde sistemas externos.
  • Personalización del procesamiento y análisis de datos: El firmware se puede personalizar para realizar tareas específicas de análisis y procesamiento de datos relevantes para la aplicación. En una planta de energía de ciclo combinado donde optimizar la interacción entre las turbinas de gas y de vapor es crucial, el firmware se puede programar para analizar la eficiencia de recuperación de calor de escape en función de las señales de los sensores de temperatura y flujo en ambas turbinas. Puede calcular indicadores clave de rendimiento, como la eficiencia general de conversión de energía del ciclo combinado, y proporcionar información para que los operadores tomen decisiones informadas sobre el ajuste de los parámetros operativos. En un sistema de cogeneración de un edificio, el firmware puede analizar las demandas de energía y calor del edificio a lo largo del tiempo y ajustar el funcionamiento de la turbina en consecuencia para optimizar el equilibrio entre la generación de electricidad y la producción de calor.

Personalización de hardware

• Personalización de la configuración de entrada/salida (E/S):
  • Adaptación de entrada analógica: Dependiendo de los tipos de sensores utilizados en una aplicación de turbina particular, los canales de entrada analógica del DS3800HMAC se pueden personalizar. Si se instala un sensor de temperatura especializado con un rango de salida de voltaje no estándar para medir la temperatura de un componente crítico en la turbina, se pueden agregar a la placa circuitos de acondicionamiento de señal adicionales como resistencias personalizadas, amplificadores o divisores de voltaje. Estas adaptaciones garantizan que la placa adquiera y procese adecuadamente las señales únicas del sensor. De manera similar, en una turbina de vapor con medidores de flujo diseñados a medida que tienen características de salida específicas, las entradas analógicas se pueden configurar para manejar con precisión las señales de voltaje o corriente correspondientes.
  • Personalización de entradas/salidas digitales: Los canales de entrada y salida digitales se pueden adaptar para interactuar con dispositivos digitales específicos del sistema. Si la aplicación requiere la conexión a sensores o actuadores digitales personalizados con niveles de voltaje o requisitos lógicos únicos, se pueden incorporar cambiadores de nivel o circuitos buffer adicionales. Por ejemplo, en una turbina de gas con un sistema especializado de protección contra exceso de velocidad que utiliza componentes digitales con características eléctricas específicas para mejorar la confiabilidad, los canales de E/S digitales del DS3800HMAC se pueden modificar para garantizar una comunicación adecuada con estos componentes. En un sistema de control de turbina de vapor con lógica digital no estándar para accionar ciertas válvulas, las E/S digitales se pueden personalizar en consecuencia.
  • Entrada de energía Configuraciones industriales personalizadas con personalización: En configuraciones de fuente de alimentación no estándar, se puede adaptar la entrada de alimentación del DS3800HMAC. Si una planta tiene una fuente de energía con un voltaje o corriente nominal diferente a las opciones de fuente de alimentación típicas que la placa generalmente acepta, se pueden agregar módulos de acondicionamiento de energía como convertidores CC-CC o reguladores de voltaje para garantizar que la placa reciba energía estable y adecuada. Por ejemplo, en una instalación de generación de energía marina con sistemas de suministro de energía complejos sujetos a fluctuaciones de voltaje y distorsiones armónicas, se pueden implementar soluciones de entrada de energía personalizadas para proteger el DS3800HMAC de sobretensiones y garantizar su funcionamiento confiable.
• Módulos complementarios y expansión:
  • Módulos de monitoreo mejorados: Para mejorar las capacidades de diagnóstico y monitoreo del DS3800HMAC, se pueden agregar módulos de sensores adicionales. En una turbina de gas donde se desea un monitoreo más detallado del estado de las palas, se pueden integrar sensores adicionales como sensores de holgura de las puntas de las palas, que miden la distancia entre las puntas de las palas de la turbina y la carcasa. Estos datos adicionales de los sensores luego pueden ser procesados ​​por la placa y utilizados para un monitoreo más completo del estado y una alerta temprana de posibles problemas relacionados con las palas. En una turbina de vapor, se pueden agregar sensores para detectar signos tempranos de erosión en la trayectoria del vapor, como detectores de partículas en el flujo de vapor o sensores de vibración avanzados en la carcasa de la turbina, para proporcionar más información para el mantenimiento preventivo y optimizar la vida útil de la turbina.
  • Módulos de expansión de comunicaciones: Si el sistema industrial tiene una infraestructura de comunicación heredada o especializada con la que el DS3800HMAC necesita interactuar, se pueden agregar módulos de expansión de comunicación personalizados. Esto podría implicar la integración de módulos para admitir protocolos de comunicación en serie más antiguos que todavía se utilizan en algunas instalaciones o agregar capacidades de comunicación inalámbrica para el monitoreo remoto en áreas de difícil acceso de la planta o para la integración con equipos de mantenimiento móviles. En una configuración de generación de energía distribuida con múltiples turbinas distribuidas en un área grande, se pueden agregar módulos de comunicación inalámbrica al DS3800HMAC para permitir a los operadores monitorear de forma remota el estado de diferentes turbinas y comunicarse con las placas desde una sala de control central o mientras se encuentra en el sitio. inspecciones.

Personalización basada en requisitos ambientales

• Personalización de envolventes y protecciones:
  • Adaptación a entornos hostiles: En entornos industriales que son particularmente hostiles, como aquellos con altos niveles de polvo, humedad, temperaturas extremas o exposición a productos químicos, la carcasa física del DS3800HMAC se puede personalizar. Se pueden agregar revestimientos, juntas y sellos especiales para mejorar la protección contra la corrosión, la entrada de polvo y la humedad. Por ejemplo, en una planta de energía en el desierto donde las tormentas de polvo son comunes, el gabinete se puede diseñar con características mejoradas a prueba de polvo y filtros de aire para mantener limpios los componentes internos de la placa. En una planta de procesamiento de productos químicos donde existe riesgo de salpicaduras y vapores químicos, el gabinete puede fabricarse con materiales resistentes a la corrosión química y sellarse para evitar que sustancias nocivas lleguen a los componentes internos del tablero de control.
  • Personalización de la gestión térmica: Dependiendo de las condiciones de temperatura ambiente del entorno industrial, se pueden incorporar soluciones personalizadas de gestión térmica. En una instalación ubicada en un clima cálido donde el tablero de control puede estar expuesto a altas temperaturas durante períodos prolongados, se pueden integrar disipadores de calor adicionales, ventiladores de enfriamiento o incluso sistemas de enfriamiento líquido (si corresponde) en el gabinete para mantener el dispositivo dentro de su rango de temperatura de funcionamiento óptimo. En una planta de energía de clima frío, se pueden agregar elementos calefactores o aislamiento para garantizar que el DS3800HMAC arranque y funcione de manera confiable incluso en temperaturas bajo cero.

Personalización para estándares y regulaciones industriales específicas

• Personalización del cumplimiento:
  • Requisitos de la planta de energía nuclear: En las plantas de energía nuclear, que tienen estándares regulatorios y de seguridad extremadamente estrictos, el DS3800HMAC se puede personalizar para satisfacer estas demandas específicas. Esto podría implicar el uso de materiales y componentes endurecidos por radiación, someterse a procesos de prueba y certificación especializados para garantizar la confiabilidad en condiciones nucleares e implementar características redundantes o a prueba de fallas para cumplir con los altos requisitos de seguridad de la industria. En un buque de guerra de propulsión nuclear o en una instalación de generación de energía nuclear, por ejemplo, el tablero de control necesitaría cumplir estrictos estándares de seguridad y rendimiento para garantizar el funcionamiento seguro de los sistemas que dependen del DS3800HMAC para el procesamiento y control de señales de entrada en la turbina. u otras aplicaciones relevantes.
  • Estándares aeroespaciales y de aviación: En aplicaciones aeroespaciales, existen regulaciones específicas con respecto a la tolerancia a las vibraciones, la compatibilidad electromagnética (EMC) y la confiabilidad debido a la naturaleza crítica de las operaciones de las aeronaves. El DS3800HMAC se puede personalizar para cumplir con estos requisitos. Por ejemplo, podría ser necesario modificarlo para tener características mejoradas de aislamiento de vibraciones y una mejor protección contra interferencias electromagnéticas para garantizar un funcionamiento confiable durante el vuelo. En una unidad de potencia auxiliar (APU) de aeronave que utiliza una turbina para generar energía y requiere procesamiento de señales de entrada para sus sistemas de control, la placa necesitaría cumplir con estrictos estándares de calidad y rendimiento de aviación para garantizar la seguridad y eficiencia de la APU y sistemas asociados.
