General Electric DS3800HPBD Panel de interfaz auxiliar La última herramienta industrial

Descripción del producto:DS3800HPBD

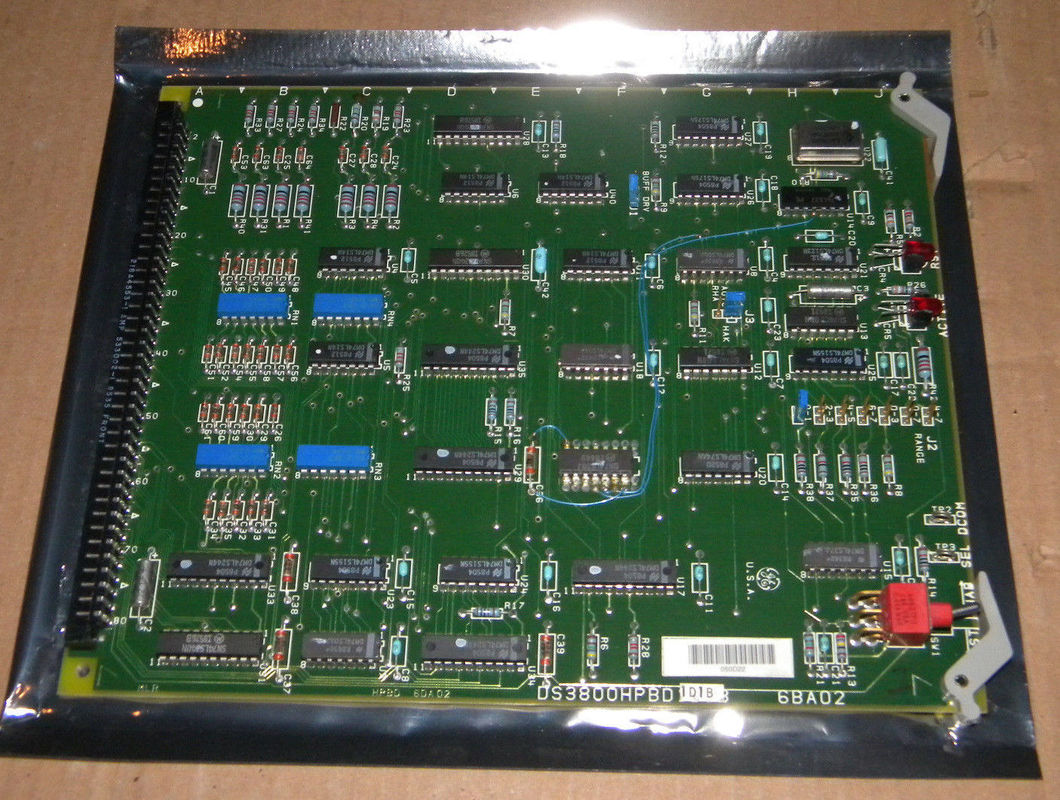

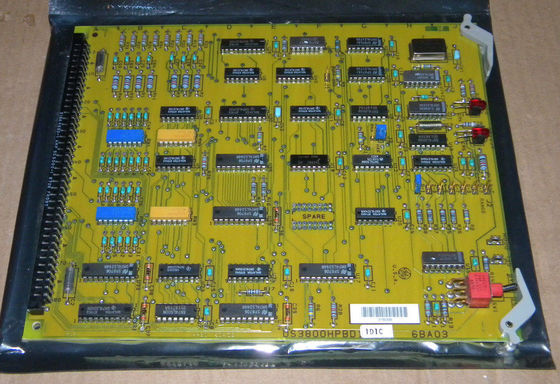

• Diseño de la placa y ubicación de los componentes: El DS3800HPBD es una placa de circuito impreso con un diseño cuidadosamente organizado. Cuenta con una amplia gama de componentes que están estratégicamente ubicados para optimizar su funcionalidad y facilitar el procesamiento eficiente de la señal. La placa alberga una variedad de componentes eléctricos, cada uno de los cuales desempeña un papel específico en su funcionamiento general.

• Tipos y características de conectores: A lo largo del borde izquierdo del tablero, hay un gran puerto de conexión hembra. Este puerto sirve como interfaz clave para conectar el DS3800HPBD a otros componentes dentro del sistema de control industrial, lo que permite la transmisión de señales y datos eléctricos. Frente a este puerto, hay dos clips grises, que probablemente desempeñan un papel para asegurar la placa en su posición designada dentro del gabinete de control o para proporcionar estabilidad mecánica adicional.

Capacidades funcionales

• Almacenamiento en búfer paralelo: Una de las funciones principales del DS3800HPBD es actuar como un búfer paralelo. En los sistemas de control industrial, especialmente aquellos que tratan con datos complejos de múltiples fuentes o con requisitos de transferencia de datos de alta velocidad, el almacenamiento en búfer paralelo es crucial. La placa recibe flujos de datos en paralelo de varios sensores, controladores u otros componentes dentro del sistema. Almacena y gestiona temporalmente estos flujos de datos para garantizar un flujo de datos fluido y consistente, evitando la pérdida o corrupción de datos debido a variaciones en la velocidad de generación o consumo de datos. Por ejemplo, en un sistema de control de turbina de vapor o gas donde numerosos sensores proporcionan simultáneamente datos sobre parámetros como temperatura, presión y vibración, el DS3800HPBD almacena estos datos paralelos para que estén disponibles para su posterior procesamiento de manera coordinada.
• Funciones de decodificación: La placa también es responsable de decodificar los datos paralelos recibidos. Dependiendo del esquema de codificación específico utilizado en el sistema (que podría definirse mediante los estándares de la serie Mark IV Speedtronic o personalizarse para una aplicación particular), el DS3800HPBD interpreta los datos entrantes para extraer información significativa. Este proceso de decodificación podría implicar la conversión de señales codificadas en valores digitales que representen cantidades físicas reales (como convertir una señal codificada en binario de un sensor de temperatura en una lectura de temperatura en grados Celsius). También puede decodificar señales de control o información de estado de otros componentes, lo que permite que el sistema de control comprenda y responda adecuadamente a los mensajes recibidos de diferentes partes del sistema. Por ejemplo, si una señal de un actuador remoto indica su posición actual o estado de preparación, la placa decodifica esta información y la hace accesible para que la lógica de control central tome decisiones con respecto a acciones adicionales.
• Acondicionamiento y coordinación de señales: Además del almacenamiento en búfer y la decodificación, el DS3800HPBD participa en el acondicionamiento de la señal. Ajusta las características eléctricas de las señales de entrada, como los niveles de voltaje y la adaptación de impedancia, para garantizar la compatibilidad con los circuitos internos de la placa y con otros componentes del sistema. Esto ayuda a mantener la integridad de la señal y permite una integración perfecta de la placa dentro de la arquitectura de control industrial general. Además, coordina el flujo de señales entre diferentes partes del sistema, actuando como un centro para el intercambio de datos. Por ejemplo, puede enrutar datos de sensores decodificados a las unidades de procesamiento o controladores apropiados y transmitir comandos de control desde el sistema de control central a los actuadores relevantes, asegurando que todos los componentes funcionen juntos en armonía.

Papel en los sistemas industriales

• Control de turbinas de vapor y gas: En el contexto de los sistemas de control de turbinas de vapor y gas, que a menudo son complejos y requieren monitoreo y control precisos de múltiples parámetros, el DS3800HPBD es un componente esencial. Interactúa con una amplia gama de sensores ubicados en toda la turbina, incluidos los que monitorean la temperatura, la presión, la vibración y la velocidad de rotación. Al almacenar en búfer y decodificar los datos de estos sensores, permite que el sistema de control tome decisiones informadas sobre el ajuste de la inyección de combustible, el flujo de vapor, la velocidad de la turbina y otros parámetros críticos. Por ejemplo, cuando los datos de temperatura decodificados de los componentes críticos de una turbina de vapor indican que la temperatura se está acercando a un límite de funcionamiento seguro, el sistema de control puede usar esta información, facilitada por el DS3800HPBD, para ajustar el caudal de vapor o los mecanismos de enfriamiento para mantener un nivel óptimo. rendimiento y seguridad.
• Integración de automatización industrial: Más allá de su función directa en el control de turbinas, el DS3800HPBD también contribuye a la integración de las operaciones de turbinas con sistemas de automatización industrial más amplios. En plantas industriales donde las turbinas forman parte de un proceso de producción más amplio, como en sistemas combinados de calor y energía (CHP) o en fábricas donde las turbinas impulsan otros procesos mecánicos, la placa puede comunicarse con otros sistemas de control como controladores lógicos programables (PLC). sistemas de control distribuido (DCS) o sistemas de gestión de edificios (BMS). Esto permite una coordinación perfecta entre el funcionamiento de la turbina y otros aspectos del proceso industrial, como optimizar el consumo de energía, gestionar la distribución del calor o sincronizar los programas de producción con la disponibilidad de la energía generada por la turbina. Por ejemplo, en una planta de fabricación de productos químicos donde una turbina de vapor proporciona energía para diversos procesos de producción, el DS3800HPBD puede compartir datos con el DCS de la planta para garantizar que la producción de la turbina se ajuste de acuerdo con los requisitos de energía de diferentes reacciones químicas y equipos en operación.

Consideraciones ambientales y operativas

• Tolerancia a la temperatura y la humedad: El DS3800HPBD está diseñado para funcionar en condiciones ambientales específicas. Por lo general, puede funcionar de manera confiable en un rango de temperatura común en entornos industriales, generalmente de -20 °C a +60 °C. Esta amplia tolerancia a la temperatura permite su implementación en diversos lugares, desde entornos exteriores fríos, como los de los sitios de generación de energía durante el invierno, hasta áreas de fabricación o salas de equipos interiores cálidas y húmedas. En cuanto a la humedad, puede manejar un rango de humedad relativa típico de áreas industriales, generalmente dentro del rango sin condensación (alrededor del 5% al ​​95%), asegurando que la humedad en el aire no cause cortocircuitos eléctricos o daños a los componentes internos.
• Compatibilidad electromagnética (CEM): Para funcionar eficazmente en entornos industriales eléctricamente ruidosos donde hay numerosos motores, generadores y otros equipos eléctricos que generan campos electromagnéticos, el DS3800HPBD tiene buenas propiedades de compatibilidad electromagnética. Está diseñado para resistir interferencias electromagnéticas externas y también minimizar sus propias emisiones electromagnéticas para evitar interferencias con otros componentes del sistema. Esto se logra mediante un diseño cuidadoso del circuito, el uso de componentes con buenas características EMC y un blindaje adecuado cuando sea necesario, lo que permite a la placa mantener la integridad de la señal y una comunicación confiable en presencia de perturbaciones electromagnéticas.

Características:DS3800HPBD

• Capacidad de almacenamiento en búfer paralelo: El DS3800HPBD está diseñado para manejar flujos de datos paralelos de manera efectiva. Sirve como buffer para señales paralelas entrantes, lo cual es crucial en sistemas donde múltiples fuentes de datos generan información simultáneamente. Esta función de almacenamiento en búfer garantiza que los datos se almacenen y administren temporalmente de una manera que evite la pérdida de datos o fallas debido a variaciones en la velocidad a la que los diferentes componentes envían o reciben información. Por ejemplo, en un sistema de control industrial complejo con numerosos sensores que proporcionan datos sobre diversos aspectos del funcionamiento de una turbina de vapor o gas (como sensores de temperatura, presión y vibración, todos enviando datos a la vez), la placa puede manejar y almacenar sin problemas estos datos paralelos. secuencias para su posterior procesamiento.
• Experiencia en decodificación: Tiene la capacidad de decodificar diferentes tipos de datos paralelos codificados. Dependiendo de los esquemas de codificación específicos utilizados en el sistema (que podrían ser propietarios de la serie Mark IV Speedtronic o personalizados para aplicaciones específicas), la placa puede interpretar las señales entrantes para extraer información significativa. Esto podría implicar convertir señales codificadas en binario que representan lecturas de sensores (como las de sensores de temperatura o presión) en valores numéricos reales que el sistema de control pueda entender y actuar sobre ellos. También puede decodificar comandos de control o información de estado de otros componentes del sistema, lo que permite una comunicación y coordinación perfectas entre diferentes partes de la configuración general.
• Acondicionamiento de señal: La placa incorpora funciones de acondicionamiento de señal para optimizar la calidad de las señales de entrada. Puede ajustar parámetros como niveles de voltaje, magnitudes de corriente y adaptación de impedancia para garantizar que las señales estén en el rango y formato adecuados para su posterior procesamiento dentro de la placa y para la compatibilidad con otros componentes conectados. Por ejemplo, si una señal de entrada de un sensor tiene un nivel de voltaje débil, el DS3800HPBD puede amplificarla a un nivel que sus circuitos internos puedan detectar y procesar con precisión. Además, puede filtrar el ruido eléctrico o las interferencias que puedan estar presentes en las señales, mejorando la relación señal-ruido general y la confiabilidad de los datos utilizados con fines de control y monitoreo.

• Funciones de componentes y memoria

• Integración diversa de diodos y resistencias: La presencia de una variedad de diodos y resistencias en la placa es una característica importante. Los aproximadamente cincuenta diodos azul-verde, tres diodos plateados grandes y un diodo azul pálido realizan múltiples funciones como rectificación de señal, regulación de voltaje y protección contra el flujo de corriente inverso. Las alrededor de 45 resistencias, con sus diferentes tamaños, colores y configuraciones de bandas de colores que indican diferentes valores de resistencia, se utilizan para tareas como controlar el flujo de corriente, dividir voltajes y establecer niveles de señal apropiados en el circuito. Esta combinación de diodos y resistencias permite una manipulación precisa de las señales eléctricas dentro del circuito de la placa.
• Abundante capacidad de memoria: Con 12 chips EEPROM (memoria de solo lectura programable y borrable eléctricamente) y 20 chips EPROM (memoria de solo lectura programable y borrable), el DS3800HPBD ofrece un importante espacio de almacenamiento para firmware, datos de configuración y programación personalizada. La capacidad de almacenar y recuperar esta información es esencial para definir el comportamiento de la placa y permitirle realizar funciones específicas basadas en los requisitos de la aplicación industrial. Además, la sección "REPUESTO" de la placa ofrece la opción de instalar chips EPROM o EEPROM adicionales si se necesita espacio de programación adicional, lo que ofrece flexibilidad para futuras actualizaciones o personalización.

• Funciones de comunicación y conectividad

• Múltiples opciones de conector: La placa cuenta con un gran puerto de conexión hembra a lo largo de su borde izquierdo, que sirve como interfaz clave para conectarse a otros componentes dentro del sistema de control industrial. Este puerto permite la transmisión de señales y datos eléctricos, lo que facilita una integración perfecta con placas, sensores, actuadores y controladores adyacentes. Además, los dos clips grises en el lado opuesto probablemente contribuyan a la estabilidad mecánica de la placa y al posicionamiento adecuado dentro del gabinete de control, lo que garantiza que las conexiones eléctricas sigan siendo confiables durante la operación.
• Configuración de puentes y conmutadores: La presencia de un pequeño interruptor de palanca y nueve interruptores de puente es una característica valiosa para la personalización y configuración. Los interruptores de puente, con sus tres pequeñas cubiertas móviles, permiten a los usuarios cambiar el flujo de energía o ajustar varias configuraciones relacionadas con el funcionamiento de la placa. Por ejemplo, cambiando la posición de los jumpers es posible habilitar o deshabilitar determinadas funciones, seleccionar entre diferentes modos de funcionamiento o modificar parámetros relacionados con el procesamiento y decodificación de la señal. El interruptor de palanca también se puede utilizar para alternar rápida y fácilmente funciones específicas o para cambiar entre estados predefinidos, lo que proporciona flexibilidad adicional para adaptar la placa a diferentes escenarios de aplicación.

• Funciones de diagnóstico y monitoreo visual

• Luces indicadoras LED: Los dos indicadores LED (diodo emisor de luz) rojos del DS3800HPBD son útiles para el monitoreo visual. Estos LED pueden proporcionar información inmediata sobre el estado de la placa, como el estado de encendido, la presencia de señales activas o la aparición de ciertas condiciones de error. Por ejemplo, un LED podría indicar que la placa está recibiendo energía correctamente, mientras que el otro podría parpadear o cambiar de color para indicar que hay un problema con el procesamiento de la señal o la comunicación. Esta retroalimentación visual permite a los técnicos y operadores evaluar rápidamente el estado de la placa e identificar problemas potenciales sin tener que depender de herramientas de diagnóstico complejas de inmediato.
• Puntos de prueba y cableado interno: Aunque no siempre se destaca como característica, el cableado interno y la presencia de puntos de conexión en la placa (como los cables azules que conectan diferentes terminales) pueden ser beneficiosos para fines de diagnóstico. Los técnicos pueden utilizar estos puntos para medir parámetros eléctricos como voltaje, corriente o formas de onda de señal utilizando equipos de prueba como multímetros u osciloscopios. Esto les permite solucionar problemas verificando la integridad de las señales en diferentes etapas del circuito de la placa, identificando posibles cortocircuitos, circuitos abiertos o comportamiento anormal de la señal.

• Características de adaptabilidad ambiental

• Amplio rango de temperatura: El DS3800HPBD está diseñado para funcionar dentro de un rango de temperatura relativamente amplio, normalmente de -20 °C a +60 °C. Esta amplia tolerancia a la temperatura le permite funcionar de manera confiable en diversos entornos industriales, desde ubicaciones frías al aire libre, como las de los sitios de generación de energía durante el invierno, hasta áreas de fabricación calientes o salas de equipos donde puede estar expuesto al calor generado por la maquinaria cercana. Esto garantiza que la placa pueda mantener su rendimiento y capacidades de comunicación independientemente de las condiciones de temperatura ambiente.
• Humedad y compatibilidad electromagnética (EMC): Puede manejar una amplia gama de niveles de humedad dentro del rango sin condensación común en entornos industriales, generalmente alrededor del 5 % al 95 %. Esta tolerancia a la humedad evita que la humedad del aire provoque cortocircuitos eléctricos o corrosión de los componentes internos. Además, la placa tiene buenas propiedades de compatibilidad electromagnética, lo que significa que puede soportar interferencias electromagnéticas externas de otros equipos eléctricos cercanos y también minimizar sus propias emisiones electromagnéticas para evitar interferir con otros componentes del sistema. Esto le permite operar de manera estable en entornos eléctricamente ruidosos donde hay numerosos motores, generadores y otros dispositivos eléctricos que generan campos electromagnéticos.

Parámetros técnicos:DS3800HPBD

• • Voltaje de entrada: La placa normalmente funciona dentro de un rango específico de voltajes de entrada. Por lo general, acepta una entrada de voltaje de CC y el rango típico puede estar entre +5 V y +15 V de CC. Sin embargo, el rango de voltaje exacto puede variar según el modelo específico y los requisitos de la aplicación. Este rango de voltaje está diseñado para ser compatible con los sistemas de suministro de energía que se encuentran comúnmente en entornos industriales donde se implementan los sistemas Mark IV Speedtronic.
  • Consumo de energía: En condiciones normales de funcionamiento, el consumo de energía del DS3800HPBD normalmente se encuentra dentro de un rango determinado. Puede consumir aproximadamente entre 5 y 15 vatios de media. Este valor puede variar según factores como el nivel de actividad en el procesamiento de señales, la cantidad de componentes que participan activamente y la complejidad de las funciones que realiza.
• Señales de entrada
  • Entradas digitales
    • Número de canales: Normalmente hay varios canales de entrada digital disponibles, a menudo en el rango de 8 a 16 canales. Estos canales están diseñados para recibir señales digitales de diversas fuentes, como interruptores, sensores digitales o indicadores de estado dentro del sistema de control industrial.
    • Niveles lógicos de entrada: Los canales de entrada digital están configurados para aceptar niveles lógicos estándar, a menudo siguiendo los estándares TTL (lógica de transistor-transistor) o CMOS (semiconductor de óxido metálico complementario). Un nivel alto digital podría estar en el rango de 2,4 V a 5 V, y un nivel bajo digital de 0 V a 0,8 V.
  • Entradas analógicas
    • Número de canales: Generalmente tiene múltiples canales de entrada analógica, generalmente de 4 a 8 canales. Estos canales se utilizan para recibir señales analógicas de sensores como sensores de temperatura, sensores de presión y sensores de vibración.
    • Rango de señal de entrada: Los canales de entrada analógica pueden manejar señales de voltaje dentro de rangos específicos. Por ejemplo, es posible que puedan aceptar señales de voltaje de 0 a 5 V CC, 0 a 10 V CC u otros rangos personalizados según la configuración y los tipos de sensores conectados. Algunos modelos también pueden admitir señales de entrada de corriente, normalmente en el rango de 0 - 20 mA o 4 - 20 mA.
    • Resolución: La resolución de estas entradas analógicas suele estar en el rango de 10 a 16 bits. Una resolución más alta permite una medición y diferenciación más precisa de los niveles de la señal de entrada, lo que permite una representación precisa de los datos del sensor para su posterior procesamiento dentro del sistema de control.
• Señales de salida
  • Salidas digitales
    • Número de canales: Normalmente hay varios canales de salida digital, a menudo también en el rango de 8 a 16 canales. Estos canales pueden proporcionar señales binarias para controlar componentes como relés, válvulas solenoides o pantallas digitales dentro del sistema de control industrial.
    • Niveles lógicos de salida: Los canales de salida digital pueden proporcionar señales con niveles lógicos similares a las entradas digitales, con un nivel alto digital en el rango de voltaje apropiado para controlar dispositivos externos y un nivel bajo digital dentro del rango de voltaje bajo estándar.
  • Salidas analógicas
    • Número de canales: Puede presentar varios canales de salida analógica, que normalmente oscilan entre 2 y 4 canales. Estos pueden generar señales de control analógicas para actuadores u otros dispositivos que dependen de entradas analógicas para su funcionamiento, como válvulas de inyección de combustible o paletas de entrada de aire.
    • Rango de señal de salida: Los canales de salida analógica pueden generar señales de voltaje dentro de rangos específicos similares a las entradas, como 0 - 5 V CC o 0 - 10 V CC. La impedancia de salida de estos canales generalmente está diseñada para cumplir con los requisitos de carga típicos en los sistemas de control industrial, lo que garantiza una entrega de señal estable y precisa a los dispositivos conectados.

Especificaciones de procesamiento y memoria

• Procesador
  • Tipo y velocidad del reloj: La placa incorpora un microprocesador con una arquitectura y velocidad de reloj específicas. La velocidad del reloj suele oscilar entre decenas y cientos de MHz, según el modelo. Esto determina la rapidez con la que el microprocesador puede ejecutar instrucciones y procesar las señales entrantes. Por ejemplo, una velocidad de reloj más alta permite un análisis de datos y una toma de decisiones más rápidos al manejar múltiples señales de entrada simultáneamente.
  • Capacidades de procesamiento: El microprocesador es capaz de realizar diversas operaciones aritméticas, lógicas y de control. Puede ejecutar algoritmos de control complejos basados ​​en la lógica programada para procesar las señales de entrada de los sensores y generar señales de salida apropiadas para actuadores o para la comunicación con otros componentes del sistema.
• Memoria
  • EPROM (memoria de sólo lectura programable y borrable) o memoria flash: El DS3800HPBD contiene módulos de memoria, que normalmente son memoria EPROM o Flash, con una capacidad de almacenamiento combinada que normalmente oscila entre varios kilobytes y unos pocos megabytes. Esta memoria se utiliza para almacenar firmware, parámetros de configuración y otros datos críticos que la placa necesita para operar y mantener su funcionalidad en el tiempo. La capacidad de borrar y reprogramar la memoria permite personalizar el comportamiento de la placa y adaptarse a diferentes procesos industriales y requisitos cambiantes.
  • Memoria de acceso aleatorio (RAM): También hay una cierta cantidad de RAM integrada para el almacenamiento temporal de datos durante el funcionamiento. La capacidad de la RAM puede variar desde unos pocos kilobytes hasta decenas de megabytes, según el diseño. El microprocesador lo utiliza para almacenar y manipular datos como lecturas de sensores, resultados de cálculos intermedios y buffers de comunicación mientras procesa información y ejecuta tareas.

Parámetros de la interfaz de comunicación

• Interfaces serie
  • Velocidades de baudios: La placa admite una variedad de velocidades en baudios para sus interfaces de comunicación en serie, que se usan comúnmente para conectarse a dispositivos externos a distancias más largas o para interactuar con equipos heredados. Por lo general, puede manejar velocidades en baudios desde 9600 bits por segundo (bps) hasta valores más altos como 115200 bps o incluso más, según la configuración específica y los requisitos de los dispositivos conectados.
  • Protocolos: Es compatible con varios protocolos de comunicación en serie, como RS232, RS485 u otros protocolos estándar de la industria, según las necesidades de la aplicación. RS232 se utiliza a menudo para comunicaciones punto a punto de corta distancia con dispositivos como interfaces de operador local o herramientas de diagnóstico. RS485, por otro lado, permite la comunicación multipunto y puede admitir múltiples dispositivos conectados en el mismo bus, lo que lo hace adecuado para configuraciones de control industrial distribuido donde varios componentes necesitan comunicarse entre sí y con el DS3800HPBD.
• Interfaces paralelas
  • Ancho de transferencia de datos: Las interfaces paralelas de la placa tienen un ancho de transferencia de datos específico, que podría ser, por ejemplo, 8 bits, 16 bits u otra configuración adecuada. Esto determina la cantidad de datos que se pueden transferir simultáneamente en un solo ciclo de reloj entre el DS3800HPBD y otros componentes conectados, generalmente otras placas dentro del mismo sistema de control. Un ancho de transferencia de datos más amplio permite velocidades de transferencia de datos más rápidas cuando es necesario intercambiar rápidamente grandes cantidades de información, como en escenarios de adquisición de datos de alta velocidad o distribución de señales de control.
  • Velocidad del reloj: Las interfaces paralelas funcionan a una determinada velocidad de reloj, que define la frecuencia con la que se pueden transferir datos. Esta velocidad de reloj suele estar en el rango de MHz y está optimizada para una transferencia de datos eficiente y confiable dentro del sistema de control.

Especificaciones ambientales

• Temperatura de funcionamiento: El DS3800HPBD está diseñado para funcionar dentro de un rango de temperatura específico, normalmente de -20 °C a +60 °C. Esta tolerancia a la temperatura le permite funcionar de manera confiable en diversos entornos industriales, desde ubicaciones al aire libre relativamente frías hasta áreas de fabricación o plantas de energía calientes donde puede estar expuesto al calor generado por equipos cercanos.
• Humedad: Puede funcionar en ambientes con un rango de humedad relativa de alrededor del 5% al ​​95% (sin condensación). Esta tolerancia a la humedad asegura que la humedad en el aire no cause cortocircuitos eléctricos o corrosión de los componentes internos, lo que le permite trabajar en áreas con diferentes niveles de humedad presentes debido a procesos industriales o condiciones ambientales.
• Compatibilidad electromagnética (CEM): La placa cumple con los estándares EMC pertinentes para garantizar su correcto funcionamiento en presencia de interferencias electromagnéticas de otros equipos industriales y para minimizar sus propias emisiones electromagnéticas que podrían afectar a los dispositivos cercanos. Está diseñado para resistir campos electromagnéticos generados por motores, transformadores y otros componentes eléctricos que se encuentran comúnmente en entornos industriales y mantener la integridad de la señal y la confiabilidad de la comunicación.

Dimensiones físicas y montaje

• Tamaño del tablero: Las dimensiones físicas del DS3800HPBD suelen coincidir con los tamaños de tablero de control industrial estándar. Puede tener una longitud en el rango de 8 a 16 pulgadas, un ancho de 6 a 12 pulgadas y un grosor de 1 a 3 pulgadas, según el diseño específico y el factor de forma. Estas dimensiones se eligen para encajar en gabinetes o gabinetes de control industrial estándar y para permitir una instalación y conexión adecuadas con otros componentes.
• Método de montaje: Está diseñado para montarse de forma segura dentro de su carcasa o recinto designado. Por lo general, presenta orificios o ranuras de montaje a lo largo de sus bordes para permitir la fijación a los rieles o soportes de montaje del gabinete. El mecanismo de montaje está diseñado para soportar las vibraciones y el estrés mecánico que son comunes en entornos industriales, asegurando que la placa permanezca firmemente en su lugar durante el funcionamiento y manteniendo conexiones eléctricas estables.

Aplicaciones:DS3800HPBD

• • Monitoreo y procesamiento de datos: En las centrales eléctricas de turbinas de vapor, el DS3800HPBD desempeña un papel crucial en la recepción y procesamiento de datos de una multitud de sensores. Recibe señales de sensores de temperatura colocados en varios puntos críticos dentro de la turbina, como la entrada de vapor, las palas de la turbina y las secciones de escape. Los sensores de presión a lo largo de las líneas de suministro de vapor y dentro de la carcasa de la turbina también envían datos a la placa. Además, los sensores de vibración en el eje de la turbina y otros componentes giratorios brindan información valiosa sobre el estado mecánico de la turbina. El DS3800HPBD almacena en buffer y decodifica estos flujos paralelos de señales analógicas y digitales, convirtiéndolos en un formato que puede ser utilizado por el sistema de control para análisis y toma de decisiones adicionales. Por ejemplo, puede ayudar a determinar si la temperatura del vapor está dentro del rango óptimo para una generación de energía eficiente y para evitar daños a los componentes de la turbina debido al sobrecalentamiento o estrés térmico.
  • Generación y transmisión de señales de control: Según los datos procesados ​​del sensor, la placa participa en la generación y transmisión de señales de control a varios actuadores dentro del sistema de turbina de vapor. Puede enviar comandos para ajustar la posición de las válvulas de entrada de vapor para regular el flujo de vapor que ingresa a la turbina, controlando así la potencia de salida y la velocidad de rotación de la turbina. También se coordina con otros componentes para gestionar el funcionamiento del condensador, las bombas de agua de alimentación y otros sistemas auxiliares. Por ejemplo, si los datos del sensor decodificado indican que la turbina está funcionando por debajo de su eficiencia óptima, el DS3800HPBD puede comunicarse con los actuadores relevantes para realizar ajustes como aumentar el flujo de vapor u optimizar el flujo de agua de refrigeración en el condensador para mejorar el rendimiento general.
  • Secuenciación de inicio y apagado: Durante los procedimientos de arranque y parada de una turbina de vapor, es esencial la coordinación precisa de múltiples sistemas. El DS3800HPBD facilita esto al garantizar la secuencia correcta de eventos. Ayuda a abrir o cerrar gradualmente las válvulas de vapor, activar o desactivar bombas y monitorear los parámetros de la turbina a medida que pasa entre diferentes estados operativos. Por ejemplo, durante el arranque, asegura que el vapor se introduzca en la turbina a un ritmo controlado para calentar los componentes gradualmente y evitar choques térmicos repentinos que podrían dañar la turbina.
• Control de turbinas de gas:
  • Integración de datos de sensores: En las centrales eléctricas de turbinas de gas, el DS3800HPBD es igualmente importante para integrar datos de varios sensores. Recibe señales relacionadas con la temperatura de la cámara de combustión, la presión del suministro de combustible y aire, la velocidad del rotor de la turbina y los niveles de vibración de diferentes partes. Al almacenar en búfer y decodificar estas señales, permite que el sistema de control tenga una visión integral del estado operativo de la turbina de gas. Esta información es vital para optimizar el proceso de combustión, garantizar la utilización eficiente del combustible y mantener la integridad mecánica de la turbina. Por ejemplo, si los sensores de temperatura en la cámara de combustión indican un aumento de temperatura, la placa puede transmitir rápidamente esta información al sistema de control, que luego puede ajustar la mezcla de aire y combustible o los mecanismos de enfriamiento para evitar el sobrecalentamiento y posibles daños.
  • Coordinación de controles: La junta participa en la coordinación del control de los diferentes componentes del sistema de turbina de gas. Envía señales de control a actuadores como válvulas de inyección de combustible, paletas de entrada de aire y paletas de estator variables para ajustar el rendimiento de la turbina de acuerdo con los requisitos de la red eléctrica o las condiciones operativas específicas. Por ejemplo, durante los cambios de carga en la red eléctrica, el DS3800HPBD puede ayudar a ajustar el flujo de combustible y la entrada de aire para aumentar o disminuir la potencia de salida de la turbina de gas mientras mantiene su estabilidad y eficiencia.
  • Detección y respuesta de fallos: El DS3800HPBD también contribuye a detectar fallas en el sistema de turbina de gas. Al monitorear continuamente las señales del sensor y analizarlas, puede identificar patrones anormales o valores fuera de rango que podrían indicar un problema. Por ejemplo, si la señal de un sensor de vibración excede repentinamente un umbral predefinido, podría indicar un problema potencial con los cojinetes de la turbina o el desequilibrio del rotor. En tales casos, la placa puede disparar alarmas o incluso iniciar procedimientos de apagado automático, dependiendo de la gravedad de la falla detectada y de los mecanismos de respuesta configurados.

Manufactura Industrial y Control de Procesos

• Aplicaciones de accionamiento de procesos: En entornos de fabricación industrial donde se utilizan turbinas de vapor o gas para impulsar procesos mecánicos, el DS3800HPBD es crucial para garantizar que la turbina funcione de una manera que cumpla con los requisitos específicos del equipo impulsado. Por ejemplo, en una fábrica de papel donde una turbina de vapor impulsa los rodillos principales para la producción de papel, la placa recibe señales relacionadas con los requisitos de velocidad y par de los rodillos y transmite esta información al sistema de control de la turbina. Luego, el sistema de control ajusta la potencia de salida y la velocidad de la turbina en consecuencia para mantener la tasa de producción y la calidad del papel deseadas. De manera similar, en una planta química donde una turbina de gas alimenta un compresor grande para la circulación de gas, el DS3800HPBD ayuda a coordinar el funcionamiento de la turbina con los requisitos de rendimiento del compresor procesando datos de sensores de ambos sistemas y facilitando las acciones de control necesarias.
• Integración y Coordinación de Procesos: El DS3800HPBD también ayuda a integrar el funcionamiento de la turbina con el proceso industrial general. Puede comunicarse con otros sistemas de control en las instalaciones de fabricación, como controladores lógicos programables (PLC), sistemas de control distribuido (DCS) o sistemas de gestión de edificios (BMS). Esto permite una coordinación perfecta entre las diferentes partes del proceso de fabricación. Por ejemplo, en una planta de fabricación de automóviles donde una turbina de vapor proporciona energía para varias líneas de producción, la placa puede enviar datos al sistema de control central sobre el estado, el rendimiento y cualquier problema potencial de la turbina. Luego, el sistema de control central puede utilizar esta información para optimizar la asignación de recursos, programar actividades de mantenimiento y sincronizar los programas de producción con la disponibilidad de energía de la turbina.

Sistemas combinados de calor y energía (CHP)

• Optimización energética: En sistemas CHP instalados en edificios comerciales, hospitales o campus industriales, el DS3800HPBD se utiliza para gestionar el funcionamiento de la turbina de vapor o gas para producir simultáneamente electricidad y calor útil. Coordina la comunicación entre el sistema de control de la turbina y los sistemas responsables de utilizar el calor, como los sistemas de calefacción, ventilación y aire acondicionado (HVAC), calderas de agua caliente o intercambiadores de calor de procesos industriales. Por ejemplo, en un sistema CHP de un hospital, la placa puede ajustar la salida de la turbina para garantizar que haya suficiente electricidad para los equipos médicos críticos y al mismo tiempo proporcionar agua caliente o vapor para fines de calefacción y esterilización. Supervisa las demandas de energía y calor de la instalación y realiza los ajustes necesarios para optimizar la utilización general de la energía y reducir la dependencia de fuentes de energía externas.
• Integración del sistema: El DS3800HPBD permite la integración del sistema CHP basado en turbinas con el sistema de gestión de energía (EMS) del edificio. Proporciona datos sobre el rendimiento, la producción de energía y la eficiencia de la turbina al EMS, que luego puede utilizar esta información para estrategias generales de optimización energética. Por ejemplo, el EMS puede utilizar los datos del DS3800HPBD para tomar decisiones sobre cuándo priorizar la generación de electricidad para uso in situ frente a exportar el exceso de energía a la red, dependiendo de factores como los precios de la electricidad, la ocupación del edificio y las necesidades de calefacción/refrigeración.

Integración de energías renovables y sistemas de energía híbridos

• Interacción entre turbinas y energías renovables: En sistemas de energía híbridos que combinan turbinas de vapor o gas con fuentes de energía renovables como la energía eólica o solar, el DS3800HPBD desempeña un papel en la coordinación del funcionamiento de las diferentes fuentes de energía. Puede comunicarse con los sistemas de control de los componentes de energía renovable y la red para gestionar los flujos de energía y garantizar un funcionamiento estable y eficiente. Por ejemplo, cuando la generación de energía eólica es alta y excede la demanda inmediata de la red, la junta puede ajustar el funcionamiento de la turbina para reducir su producción de energía o incluso apagarla temporalmente, al tiempo que facilita el almacenamiento o distribución del exceso de energía. Por el contrario, durante períodos de baja disponibilidad de energía renovable, puede aumentar la producción de energía de la turbina para satisfacer los requisitos de energía.
• Integración de almacenamiento de energía: En sistemas donde se incorpora almacenamiento de energía, como baterías o volantes, el DS3800HPBD puede interactuar con los sistemas de control de almacenamiento de energía. Puede recibir señales relacionadas con el estado de carga del almacenamiento de energía, la demanda de la red y el rendimiento de la turbina para tomar decisiones sobre cuándo almacenar o liberar energía y cómo ajustar el funcionamiento de la turbina para respaldar la red. Por ejemplo, durante las horas de menor actividad, cuando los precios de la electricidad son bajos, la placa puede ordenar a la turbina que cargue el sistema de almacenamiento de energía mientras mantiene una salida mínima de energía a la red. Luego, durante los períodos de máxima demanda, puede utilizar la energía almacenada para aumentar el suministro eléctrico general y optimizar el funcionamiento combinado de la turbina y el almacenamiento de energía.

Personalización:DS3800HPBD

• • Personalización del algoritmo de control: Dependiendo de las características únicas de la aplicación de turbina de vapor o gas y del proceso industrial en el que está integrada, el firmware del DS3800HPBD se puede personalizar para implementar algoritmos de control especializados. Por ejemplo, en una turbina de vapor utilizada para un proceso industrial específico que requiere un control de temperatura muy preciso del vapor que ingresa a la turbina, se pueden desarrollar algoritmos personalizados para ajustar las posiciones de las válvulas de entrada de vapor basándose en lecturas más detalladas del sensor de temperatura y datos históricos. En una turbina de gas diseñada para cambios rápidos de carga en una planta de energía de pico, el firmware se puede programar para optimizar el tiempo de respuesta para ajustar el flujo de combustible y la entrada de aire, teniendo en cuenta factores como las curvas de rendimiento específicas de la turbina y la frecuencia esperada de las variaciones de carga. .
  • Personalización de detección y manejo de fallas: El firmware se puede configurar para detectar y responder a fallas específicas de manera personalizada. Los diferentes modelos de turbinas o entornos operativos pueden tener distintos modos de falla o componentes que son más propensos a sufrir problemas. En una turbina de vapor ubicada en una instalación con un historial de problemas de calidad del agua que podrían afectar el rendimiento del condensador, el firmware se puede programar para monitorear de cerca los parámetros relacionados con la operación del condensador, como la temperatura del agua de refrigeración y los diferenciales de presión. Si se detectan valores anormales, pueden activar alertas específicas o acciones correctivas, como ajustar el caudal de agua de refrigeración o activar bombas de respaldo. En una turbina de gas que funciona en un ambiente polvoriento, el firmware se puede personalizar para monitorear la caída de presión del filtro de aire con mayor frecuencia e iniciar recordatorios de mantenimiento o procedimientos de derivación automática si la caída de presión excede un cierto umbral.
  • Personalización del protocolo de comunicación: Para integrarse con sistemas de control industrial existentes que pueden usar diferentes protocolos de comunicación, el firmware del DS3800HPBD se puede actualizar para admitir protocolos adicionales o especializados. Si una planta de energía tiene equipos heredados que se comunican a través de un protocolo serie más antiguo como RS232 con configuraciones personalizadas específicas, el firmware se puede modificar para permitir un intercambio de datos fluido con esos sistemas. En una configuración moderna que busca la integración con plataformas de monitoreo basadas en la nube o tecnologías de Industria 4.0, el firmware se puede mejorar para que funcione con protocolos como MQTT (Message Queuing Telemetry Transport) u OPC UA (OPC Unified Architecture) para un monitoreo remoto eficiente y análisis de datos. y control desde sistemas externos.
  • Personalización del procesamiento y análisis de datos: El firmware se puede personalizar para realizar tareas específicas de análisis y procesamiento de datos relevantes para la aplicación. En un sistema combinado de calor y energía (CHP) donde optimizar el equilibrio entre la producción de electricidad y calor es crucial, el firmware se puede programar para analizar las demandas de energía y calor de la instalación a lo largo del tiempo y calcular los puntos de funcionamiento óptimos para el vapor o el gas. turbina. También puede evaluar la eficiencia del proceso de recuperación de calor y sugerir ajustes al funcionamiento de la turbina para mejorar la utilización general de la energía. En un sistema de energía híbrido que combina la turbina con fuentes de energía renovables, el firmware puede analizar la interacción entre diferentes fuentes de energía, calcular la contribución de cada fuente a la producción total de energía y tomar decisiones sobre cómo ajustar el funcionamiento de la turbina en función de la disponibilidad. de energía renovable y demanda de red.

Personalización de hardware

• Personalización de la configuración de entrada/salida (E/S):
  • Adaptación de entrada analógica: Dependiendo de los tipos de sensores utilizados en una aplicación de turbina particular, los canales de entrada analógica del DS3800HPBD se pueden personalizar. Si se instala un sensor de temperatura especializado con un rango de salida de voltaje no estándar para medir la temperatura de un componente crítico en la turbina, se pueden agregar a la placa circuitos de acondicionamiento de señal adicionales como resistencias personalizadas, amplificadores o divisores de voltaje. Estas adaptaciones garantizan que la placa adquiera y procese adecuadamente las señales únicas del sensor. De manera similar, en una turbina de gas con medidores de flujo diseñados a medida que tienen características de salida específicas, las entradas analógicas se pueden configurar para manejar con precisión las señales de voltaje o corriente correspondientes.
  • Personalización de entradas/salidas digitales: Los canales de entrada y salida digitales se pueden adaptar para interactuar con dispositivos digitales específicos del sistema. Si la aplicación requiere la conexión a sensores o actuadores digitales personalizados con niveles de voltaje o requisitos lógicos únicos, se pueden incorporar cambiadores de nivel o circuitos buffer adicionales. Por ejemplo, en una turbina de vapor con un sistema especializado de protección contra exceso de velocidad que utiliza componentes digitales con características eléctricas específicas para mejorar la confiabilidad, los canales de E/S digitales del DS3800HPBD se pueden modificar para garantizar una comunicación adecuada con estos componentes. En un sistema de control de turbina de gas con lógica digital no estándar para accionar ciertas válvulas, las E/S digitales se pueden personalizar en consecuencia.
  • Personalización de la entrada de energía: En entornos industriales con configuraciones de fuente de alimentación no estándar, se puede adaptar la entrada de energía del DS3800HPBD. Si una planta tiene una fuente de energía con un voltaje o corriente nominal diferente a las opciones de fuente de alimentación típicas que la placa generalmente acepta, se pueden agregar módulos de acondicionamiento de energía como convertidores CC-CC o reguladores de voltaje para garantizar que la placa reciba energía estable y adecuada. Por ejemplo, en una instalación de generación de energía marina con sistemas de suministro de energía complejos sujetos a fluctuaciones de voltaje y distorsiones armónicas, se pueden implementar soluciones de entrada de energía personalizadas para proteger el DS3800HPBD de sobretensiones y garantizar su funcionamiento confiable.
• Módulos complementarios y expansión:
  • Módulos de monitoreo mejorados: Para mejorar las capacidades de diagnóstico y monitoreo del DS3800HPBD, se pueden agregar módulos de sensores adicionales. En una turbina de vapor donde se desea un monitoreo más detallado del estado de las palas, se pueden integrar sensores adicionales como sensores de holgura de las puntas de las palas, que miden la distancia entre las puntas de las palas de la turbina y la carcasa. Estos datos adicionales de los sensores luego pueden ser procesados ​​por la placa y utilizados para un monitoreo más completo del estado y una alerta temprana de posibles problemas relacionados con las palas. En una turbina de gas, se pueden agregar sensores para detectar signos tempranos de inestabilidad de la combustión, como sensores ópticos para monitorear las características de la llama, para proporcionar más información para el mantenimiento preventivo y optimizar la vida útil de la turbina.
  • Módulos de expansión de comunicaciones: Si el sistema industrial tiene una infraestructura de comunicación heredada o especializada con la que el DS3800HPBD necesita interactuar, se pueden agregar módulos de expansión de comunicación personalizados. Esto podría implicar la integración de módulos para admitir protocolos de comunicación en serie más antiguos que todavía se utilizan en algunas instalaciones o agregar capacidades de comunicación inalámbrica para el monitoreo remoto en áreas de difícil acceso de la planta o para la integración con equipos de mantenimiento móviles. En una configuración de generación de energía distribuida con múltiples turbinas de vapor o gas repartidas en un área grande, se pueden agregar módulos de comunicación inalámbrica al DS3800HPBD para permitir a los operadores monitorear de forma remota el estado de diferentes turbinas y comunicarse con las placas desde una sala de control central o mientras inspecciones en sitio.

Personalización basada en requisitos ambientales

• Personalización de envolventes y protecciones:
  • Adaptación a entornos hostiles: En entornos industriales que son particularmente hostiles, como aquellos con altos niveles de polvo, humedad, temperaturas extremas o exposición a productos químicos, la carcasa física del DS3800HPBD se puede personalizar. Se pueden agregar revestimientos, juntas y sellos especiales para mejorar la protección contra la corrosión, la entrada de polvo y la humedad. Por ejemplo, en una planta de energía en el desierto donde las tormentas de polvo son comunes, el gabinete se puede diseñar con características mejoradas a prueba de polvo y filtros de aire para mantener limpios los componentes internos de la placa. En una planta de procesamiento de productos químicos donde existe riesgo de salpicaduras y vapores químicos, el gabinete puede fabricarse con materiales resistentes a la corrosión química y sellarse para evitar que sustancias nocivas lleguen a los componentes internos del tablero de control.
  • Personalización de la gestión térmica: Dependiendo de las condiciones de temperatura ambiente del entorno industrial, se pueden incorporar soluciones personalizadas de gestión térmica. En una instalación ubicada en un clima cálido donde el tablero de control puede estar expuesto a altas temperaturas durante períodos prolongados, se pueden integrar disipadores de calor adicionales, ventiladores de enfriamiento o incluso sistemas de enfriamiento líquido (si corresponde) en el gabinete para mantener el dispositivo dentro de su rango de temperatura de funcionamiento óptimo. En una planta de energía de clima frío, se pueden agregar elementos calefactores o aislamiento para garantizar que el DS3800HPBD arranque y funcione de manera confiable incluso en temperaturas bajo cero.

Personalización para estándares y regulaciones industriales específicas

• Personalización del cumplimiento:
  • Requisitos de la planta de energía nuclear: En las plantas de energía nuclear, que tienen estándares regulatorios y de seguridad extremadamente estrictos, el DS3800HPBD se puede personalizar para satisfacer estas demandas específicas. Esto podría implicar el uso de materiales y componentes endurecidos por radiación, someterse a procesos de prueba y certificación especializados para garantizar la confiabilidad en condiciones nucleares e implementar características redundantes o a prueba de fallas para cumplir con los altos requisitos de seguridad de la industria. En un buque de guerra de propulsión nuclear o en una instalación de generación de energía nuclear, por ejemplo, el tablero de control necesitaría cumplir estrictos estándares de seguridad y rendimiento para garantizar el funcionamiento seguro de los sistemas que dependen del DS3800HPBD para el procesamiento y control de señales de entrada en vapor. o turbina de gas u otras aplicaciones relevantes.
  • Estándares aeroespaciales y de aviación: En aplicaciones aeroespaciales, existen regulaciones específicas con respecto a la tolerancia a las vibraciones, la compatibilidad electromagnética (EMC) y la confiabilidad debido a la naturaleza crítica de las operaciones de las aeronaves. El DS3800HPBD se puede personalizar para cumplir con estos requisitos. Por ejemplo, podría ser necesario modificarlo para tener características mejoradas de aislamiento de vibraciones y una mejor protección contra interferencias electromagnéticas para garantizar un funcionamiento confiable durante el vuelo. En una unidad de potencia auxiliar (APU) de aeronave que utiliza una turbina de vapor o gas para generar energía y requiere procesamiento de señales de entrada para sus sistemas de control, la placa necesitaría cumplir con estrictos estándares de calidad y rendimiento de aviación para garantizar la seguridad y eficiencia de la APU y los sistemas asociados.

Soporte y servicios:DS3800HPBD

Nuestro equipo de soporte técnico de productos está disponible para ayudarlo con cualquier pregunta o problema que pueda tener con nuestro producto. Nuestro equipo conoce el producto y puede brindarle orientación sobre cómo utilizarlo mejor para satisfacer sus necesidades.

Además del soporte técnico, ofrecemos una gama de servicios para ayudarle a aprovechar al máximo nuestro producto. Estos servicios incluyen:

• Instalación y configuración
• Formación e incorporación
• Personalización e integración
• Consultoría y asesoramiento

Nuestro objetivo es garantizar que usted tenga una experiencia perfecta con nuestro producto y pueda lograr los resultados deseados. Si necesita soporte o servicio técnico, no dude en comunicarse con nuestro equipo.
