General Electric DS3800HRCA Panel de interfaz auxiliar para el sector industrial

Descripción del producto:DS3800HRCA

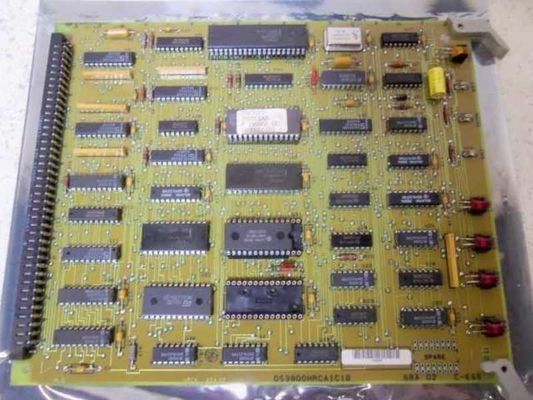

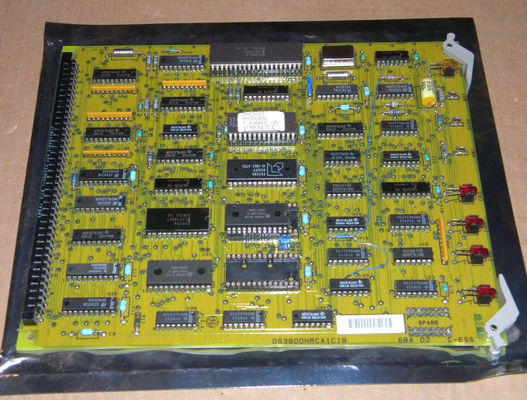

• Diseño y montaje de la placa: El DS3800HRCA es una placa de circuito impreso con un diseño cuidadosamente organizado. Está diseñado para integrarse en la infraestructura más grande del sistema de control de turbinas, funcionando a menudo como una subplaca. Se puede conectar fácilmente a otros componentes mediante mecanismos de conexión específicos. Por ejemplo, tiene disposiciones para conectarse a terminales de alimentación madre largos, que facilitan el suministro de energía eléctrica a la placa. También hay dos clips y dos tornillos pequeños que desempeñan un papel para asegurarlo en su lugar dentro del gabinete o gabinete del sistema, asegurando su estabilidad durante el funcionamiento y protegiéndolo de vibraciones mecánicas o desplazamientos accidentales.
• Luces indicadoras: Ubicados a lo largo de un borde del tablero, hay varios LED indicadores que brindan señales visuales sobre su estado operativo. Hay un LED ámbar y cuatro LED rojos, cada uno de ellos sujeto firmemente en su lugar mediante pequeños clips negros. Estos LED están ubicados estratégicamente para que sean fácilmente visibles para los técnicos y operadores. El LED ámbar puede indicar ciertas condiciones de funcionamiento normales, como que se esté suministrando energía o que un modo de funcionamiento particular esté activo. Los LED rojos, por otro lado, normalmente señalan varias condiciones anormales o de advertencia, como una falla en un circuito específico, una situación de sobretensión o sobrecorriente, o un problema con las funciones de procesamiento de señales. Su presencia permite una inspección visual rápida para evaluar el estado del tablero de un vistazo.
• Pasadores de puente: El tablero cuenta con cinco pines de puente cubiertos por dos tapas. Estos pines de puente son un aspecto importante de su diseño, ya que permiten a los operadores modificar las conexiones eléctricas o el flujo de energía dentro de los circuitos de la placa. Al cambiar la configuración de estos puentes, se pueden habilitar o deshabilitar diferentes modos de funcionamiento o rutas de señal, lo que proporciona un nivel de flexibilidad para adaptar la funcionalidad de la placa a los requisitos específicos del sistema de control de la turbina. Por ejemplo, podrían usarse para seleccionar entre diferentes rangos de entrada o salida para ciertas señales, o para habilitar o anular circuitos internos específicos con fines de resolución de problemas o personalización.
• Componentes electrónicos: El DS3800HRCA incluye una amplia gama de componentes electrónicos. Contiene varios condensadores, incluidos cinco amarillos, que se utilizan para diversas funciones eléctricas, como filtrar el ruido eléctrico, almacenar energía eléctrica para suavizar las fluctuaciones de voltaje y garantizar un suministro de energía estable a diferentes partes del circuito. También hay numerosos diodos de diferentes colores, como tres diodos azules, dos diodos plateados, un diodo negro y diecinueve diodos amarillos. Los diodos desempeñan funciones esenciales en la rectificación de la corriente, la protección contra la tensión inversa y el control de la dirección del flujo de corriente dentro de los circuitos eléctricos. Además, hay dieciséis resistencias de cinta en el tablero, cada una claramente marcada con su capacidad actual. Estas resistencias son cruciales para controlar el flujo de corriente, establecer caídas de voltaje apropiadas en diferentes secciones del circuito y garantizar que las señales eléctricas estén en los niveles correctos para el procesamiento y la comunicación adecuados dentro de la placa y con otros componentes conectados.
• chips de memoria: La placa incorpora un número importante de chips de memoria. Hay 33 EPROM (memoria de solo lectura programable y borrable) o chips de almacenamiento que se pueden actualizar y reprogramar. Se utilizan para almacenar firmware, algoritmos de control, parámetros de configuración y otros datos que definen cómo opera y procesa las señales la placa. La capacidad de actualizarlos y reprogramarlos permite la personalización y adaptación del comportamiento de la placa a diferentes aplicaciones de turbinas y requisitos operativos cambiantes. Además, hay cuatro chips EEPROM (Memoria de sólo lectura programable y borrable eléctricamente) que no se pueden actualizar de la misma manera. Es probable que se utilicen para almacenar datos críticos y permanentes que no deberían modificarse fácilmente, como configuraciones predeterminadas o valores de calibración. Además, hay dos áreas en la placa donde se pueden agregar chips EPROM o EEPROM adicionales. Uno está etiquetado como "repuesto" y tiene puntos de conexión plateados, mientras que el otro es una plataforma negra vacía con puertos de conexión, lo que brinda la posibilidad de expandir la capacidad de memoria de la placa o agregar funcionalidad personalizada en el futuro.

Capacidades funcionales

• Acondicionamiento de señal: La función principal del DS3800HRCA es acondicionar y procesar diversas señales recibidas de sensores y otros componentes dentro del sistema de control de la turbina. Puede manejar una amplia variedad de señales de entrada, incluidas las de sensores de temperatura (como termopares o detectores de temperatura de resistencia, RTD), sensores de presión, sensores de vibración y otros dispositivos de monitoreo ubicados en toda la turbina. Para señales analógicas, realiza operaciones como amplificación para aumentar las señales débiles del sensor a un nivel que pueda ser detectado y procesado con precisión por el circuito interno de la placa. También aplica técnicas de filtrado para eliminar el ruido eléctrico y las interferencias que puedan estar presentes en las señales, asegurando que las señales procesadas sean limpias y confiables para su posterior análisis y toma de decisiones.
• Procesamiento y conversión de señales: La placa es capaz de convertir diferentes tipos de señales en formatos que puedan ser entendidos y utilizados por el sistema de control. Por ejemplo, las señales analógicas de los sensores se convierten a formato digital mediante procesos de conversión de analógico a digital. Esto permite el procesamiento digital de las señales utilizando el microprocesador integrado y los circuitos digitales asociados. También puede manejar señales digitales de diversas fuentes, realizando tareas como decodificar información digital codificada, almacenar en búfer para fortalecer las señales para una transmisión confiable dentro de la placa y a otros componentes, y cambio de nivel lógico para garantizar la compatibilidad con los requisitos de voltaje de los componentes internos.
• Almacenamiento y recuperación de datos: Con sus múltiples chips de memoria, el DS3800HRCA desempeña un papel crucial en el almacenamiento y recuperación de datos relacionados con el funcionamiento de la turbina y la configuración de la placa. Como se mencionó anteriormente, los chips EPROM y EEPROM almacenan firmware que contiene los algoritmos de control y la lógica operativa. La placa ejecuta estos algoritmos para procesar señales y generar señales de control apropiadas para los actuadores dentro del sistema de turbina. La memoria también almacena parámetros de configuración que definen aspectos como asignaciones de entrada/salida, rangos de señal y configuraciones de comunicación. Estos datos se recuperan durante la operación para garantizar que la placa funcione según la configuración y pueda adaptarse a diferentes condiciones operativas y requisitos del sistema.
• Generación de señales de control: En función de las señales de entrada procesadas y la lógica de control programada almacenada en su memoria, el DS3800HRCA genera señales de control para accionar varios componentes del sistema de turbina. Puede enviar comandos a motores que accionan bombas para suministro de combustible, circulación de agua de refrigeración u otros sistemas auxiliares relacionados con el funcionamiento de la turbina. También controla las válvulas solenoides que regulan el flujo de combustible, vapor u otros fluidos dentro del sistema, asegurando que la turbina funcione en condiciones óptimas. Por ejemplo, si las señales del sensor procesadas indican que la temperatura de la turbina está aumentando por encima de un límite seguro, la placa puede enviar una señal de control para abrir más una válvula de agua de refrigeración para aumentar el efecto de enfriamiento y mantener la temperatura dentro del rango aceptable. Del mismo modo, durante los procedimientos de arranque o parada, coordina la secuencia de acciones enviando señales apropiadas a diferentes actuadores para garantizar una transición suave y segura del estado operativo de la turbina.
• Integración de sistemas y comunicación: El DS3800HRCA está diseñado para comunicarse con otros componentes dentro del sistema de control de turbina GE Speedtronic Mark IV y potencialmente también con sistemas externos. Admite múltiples interfaces y protocolos de comunicación, lo que permite un intercambio e integración de datos fluidos. Por ejemplo, puede comunicarse con otras placas o controladores del sistema a través de Ethernet, lo que permite compartir datos operativos en tiempo real, coordinar acciones de control y monitoreo y control remotos desde una ubicación central. También puede utilizar RS-485 u otros protocolos de comunicación en serie para interactuar con sensores, actuadores o equipos heredados específicos que podrían formar parte de la infraestructura de control de la turbina. Esta capacidad de comunicación es esencial para el funcionamiento general y la optimización del sistema de control de la turbina, ya que permite que diferentes componentes trabajen juntos de manera coordinada.

Papel en los sistemas industriales

• Generación de energía: En aplicaciones de generación de energía, particularmente en plantas de energía con turbinas de gas y vapor, el DS3800HRCA es una parte integral del sistema de control. Trabaja en conjunto con otros componentes para garantizar el funcionamiento eficiente y seguro de las turbinas. Al procesar y acondicionar las señales de los sensores, ayuda a monitorear el estado y el rendimiento de la turbina, proporcionando información crucial para que los operadores tomen decisiones informadas sobre ajustes de carga, programas de mantenimiento y optimización general del sistema.

• Manufactura Industrial y Control de Procesos: En entornos industriales donde se utilizan turbinas para impulsar otros procesos, como en ciertas plantas de fabricación donde las turbinas de vapor alimentan líneas de producción o en plantas químicas donde se utilizan turbinas de gas para accionamientos mecánicos, el DS3800HRCA desempeña un papel similar en el control y monitoreo de la turbina. operación. Garantiza que la turbina proporcione la potencia requerida y funcione de manera que cumpla con las demandas específicas del proceso de fabricación.

Consideraciones ambientales y operativas

• Tolerancia a la temperatura y la humedad: El DS3800HRCA está diseñado para funcionar en condiciones ambientales específicas. Por lo general, puede funcionar de manera confiable en un rango de temperatura común en entornos industriales, generalmente de -20 °C a +70 °C. Esta amplia tolerancia a la temperatura permite su implementación en diversos lugares, desde entornos exteriores fríos, como los de los sitios de generación de energía durante el invierno, hasta áreas de fabricación calientes o salas de equipos donde puede estar expuesto al calor generado por la maquinaria cercana.

• Compatibilidad electromagnética (CEM): Para funcionar eficazmente en entornos industriales eléctricamente ruidosos donde hay numerosos motores, generadores y otros equipos eléctricos que generan campos electromagnéticos, el DS3800HRCA tiene buenas propiedades de compatibilidad electromagnética. Está diseñado para resistir interferencias electromagnéticas externas y también minimizar sus propias emisiones electromagnéticas para evitar interferencias con otros componentes del sistema. Esto se logra mediante un diseño cuidadoso del circuito, el uso de componentes con buenas características EMC y un blindaje adecuado cuando sea necesario, lo que permite a la placa mantener la integridad de la señal y una comunicación confiable en presencia de perturbaciones electromagnéticas.

Características:DS3800HRCA

• Manejo de señales analógicas y digitales: El DS3800HRCA domina el manejo de señales tanto analógicas como digitales. Puede recibir una amplia gama de señales analógicas de varios sensores ubicados en toda la turbina, como sensores de temperatura (incluidos termopares y detectores de temperatura de resistencia - RTD), sensores de presión, sensores de vibración y otros. Para estas señales analógicas, realiza pasos de procesamiento esenciales que incluyen amplificación para aumentar las señales débiles del sensor a un nivel adecuado para su posterior procesamiento, filtrado para eliminar el ruido eléctrico y las interferencias, y una conversión precisa de analógico a digital. Esta conversión permite que las señales analógicas se traduzcan a formato digital, que luego puede analizarse y manipularse de manera efectiva mediante el circuito digital interno de la placa.
•
  En el frente digital, puede gestionar señales digitales de diferentes fuentes como interruptores, sensores digitales o indicadores de estado dentro del sistema. Se llevan a cabo operaciones como cambio de nivel lógico, almacenamiento en búfer y decodificación para garantizar que las señales digitales tengan el formato y los niveles de voltaje adecuados para los componentes internos y para extraer información útil de las señales digitales codificadas.
• Alta resolución de señal: Cuando se trata de entradas analógicas, la placa normalmente ofrece una resolución relativamente alta para la conversión de analógico a digital. La resolución puede oscilar entre 10 y 16 bits, según el modelo específico. Una resolución más alta significa que se pueden detectar y representar con precisión variaciones más pequeñas en las señales analógicas de entrada en el dominio digital. Por ejemplo, al medir cambios de temperatura o presión en un sistema de turbina, una resolución más alta permite un monitoreo y control más precisos, lo cual es crucial para mantener condiciones operativas óptimas y detectar señales tempranas de problemas potenciales.
• Acondicionamiento de señales versátil: Proporciona capacidades versátiles de acondicionamiento de señales para diferentes tipos de sensores. Por ejemplo, puede manejar las características eléctricas únicas de los termopares, que producen señales de voltaje muy bajo que son proporcionales a la temperatura, mediante la aplicación de técnicas apropiadas de amplificación y compensación de unión fría. De manera similar, para los RTD, puede medir con precisión los cambios de resistencia y convertirlos en valores de temperatura correspondientes utilizando los algoritmos de calibración correctos. Esta adaptabilidad a varios tipos de sensores lo hace adecuado para una amplia gama de aplicaciones de monitoreo de turbinas.

• Funciones de comunicación

• Múltiples interfaces de comunicación: El DS3800HRCA admite múltiples interfaces de comunicación, lo que mejora su capacidad para integrarse con diferentes sistemas. Comúnmente incluye Ethernet, RS-485 y potencialmente otras interfaces de comunicación en serie. La interfaz Ethernet permite una integración perfecta en redes de área local (LAN) y facilita la comunicación con otros componentes clave del sistema de control industrial, como otros controladores, estaciones de operador y estaciones de trabajo de mantenimiento. Esto permite un intercambio de datos eficiente, monitoreo y control remotos, lo que permite a los operadores acceder a datos en tiempo real desde una ubicación central, realizar ajustes en el funcionamiento de la turbina y realizar tareas de diagnóstico sin tener que estar físicamente presentes cerca del equipo.
•
  La interfaz RS-485 es útil para conectarse con una variedad de sensores, actuadores o equipos heredados que utilizan este protocolo. Admite comunicación multipunto, lo que permite la comunicación con múltiples dispositivos en una configuración de bus serie. Esto es valioso en entornos industriales donde diferentes componentes necesitan intercambiar datos a través de distancias más largas o en una configuración en red.
• Amplia gama de protocolos compatibles: Dependiendo de los requisitos de la aplicación, la placa puede admitir varios protocolos de comunicación integrados sobre estas interfaces. Por ejemplo, podría funcionar con el protocolo Modbus RTU (Unidad terminal remota) a través de RS-485 para un intercambio de datos eficiente entre diferentes componentes en una configuración maestro-esclavo. A través de Ethernet, podría admitir protocolos como TCP/IP (Protocolo de control de transmisión/Protocolo de Internet), lo que le permitiría comunicarse con una amplia gama de dispositivos y sistemas en un entorno de red. Esta flexibilidad en el soporte de protocolo permite la integración con diferentes sistemas y plataformas de control, lo que facilita la interoperabilidad en entornos industriales complejos.

• Funciones de control y actuación

• Control preciso del actuador: El DS3800HRCA tiene la capacidad de generar señales de control precisas para una variedad de actuadores en el sistema de turbina. Puede enviar comandos a motores, válvulas solenoides, relés y otros dispositivos que son cruciales para ajustar el funcionamiento de la turbina y sus sistemas auxiliares asociados. Con base en las señales procesadas de los sensores y la lógica de control programada (almacenada en la placa o en un sistema de control de nivel superior conectado), puede realizar ajustes precisos para garantizar que la turbina funcione en condiciones óptimas. Por ejemplo, puede regular el flujo de combustible, vapor o agua de refrigeración controlando con precisión la posición de las válvulas, o ajustar la velocidad de los motores que impulsan bombas u otros componentes mecánicos.
• Lógica de control programable: Es probable que la placa incorpore capacidades lógicas programables, lo que permite a los usuarios implementar algoritmos de control personalizados. Esta flexibilidad permite a los ingenieros adaptar las estrategias de control a los requisitos específicos de la aplicación de la turbina y el proceso industrial en el que está integrada. Ya sea optimizando las secuencias de arranque y apagado de una turbina de vapor o ajustando el comportamiento de seguimiento de carga de una turbina de gas en función de las demandas de la red, la capacidad de programar una lógica de control personalizada es una ventaja significativa. También permite la adaptación del sistema de control a los cambios en el rendimiento de la turbina, el entorno operativo o los requisitos del proceso a lo largo del tiempo.

• Funciones de memoria

• Amplia memoria integrada: El DS3800HRCA está equipado con una cantidad significativa de memoria integrada. Incluye 33 EPROM (memoria de solo lectura programable y borrable) o chips de almacenamiento que se pueden actualizar y reprogramar, junto con cuatro chips EEPROM (memoria de solo lectura programable y borrable eléctricamente). La capacidad de almacenamiento combinada de estos módulos de memoria proporciona suficiente espacio para almacenar firmware, parámetros de configuración, algoritmos de control y otros datos críticos que la placa necesita para operar y mantener su funcionalidad a lo largo del tiempo. La capacidad de actualizar y reprogramar los chips EPROM permite personalizar el comportamiento de la placa y adaptarla a diferentes procesos industriales y requisitos cambiantes.
• Opciones de memoria ampliable: Además de los chips de memoria existentes, la placa tiene dos áreas donde se pueden agregar chips EPROM o EEPROM adicionales. Uno está etiquetado como "repuesto" con puntos de conexión plateados y el otro es una plataforma negra vacía con puertos de conexión. Estas opciones de expansión brindan la posibilidad de aumentar aún más la capacidad de la memoria o agregar funciones personalizadas en el futuro. Esta capacidad de expansión es útil ya que las aplicaciones industriales pueden evolucionar o requerir más almacenamiento para algoritmos de control avanzados, registro de datos de sensores adicionales u otros fines.

• Funciones de diagnóstico y monitoreo

• Luces indicadoras LED: La presencia de un LED ámbar y cuatro luces indicadoras LED rojas es una característica útil para evaluar rápidamente el estado de la placa. El LED ámbar puede proporcionar señales visuales sobre condiciones de funcionamiento normales, como indicar que la placa está encendida o que un modo de funcionamiento particular está activo. Los LED rojos, por otro lado, están diseñados para señalar diferentes tipos de condiciones anormales o de advertencia, como una falla en un circuito específico, una situación de sobretensión o sobrecorriente, o un problema con las funciones de procesamiento de señales. Esta retroalimentación visual permite a los técnicos y operadores identificar rápidamente problemas potenciales y tomar las medidas adecuadas sin tener que depender de herramientas de diagnóstico complejas de inmediato.
• Puntos de prueba (si corresponde): Algunas versiones del DS3800HRCA pueden tener puntos de prueba ubicados estratégicamente en la placa. Estos puntos de prueba brindan acceso a nodos eléctricos específicos dentro del circuito, lo que permite a los técnicos usar equipos de prueba como multímetros u osciloscopios para medir voltajes, corrientes o formas de onda de señal. Esto permite la resolución de problemas detallada, la verificación de la integridad de la señal y una mejor comprensión del comportamiento de los circuitos internos, especialmente cuando se intenta diagnosticar problemas relacionados con el procesamiento de señales, la distribución de energía o la comunicación.

• Características de adaptabilidad ambiental

• Amplio rango de temperatura: La placa está diseñada para funcionar dentro de un rango de temperatura relativamente amplio, normalmente de -20 °C a +70 °C. Esta amplia tolerancia a la temperatura le permite funcionar de manera confiable en diversos entornos industriales, desde sitios fríos de generación de energía al aire libre durante el invierno hasta áreas de fabricación calientes o salas de equipos donde puede estar expuesto al calor generado por la maquinaria cercana. Esto garantiza que el DS3800HRCA pueda mantener su rendimiento y capacidades de comunicación independientemente de las condiciones de temperatura ambiente.
• Humedad y compatibilidad electromagnética (EMC): Puede manejar una amplia gama de niveles de humedad dentro del rango sin condensación común en entornos industriales, generalmente alrededor del 5 % al 95 %. Esta tolerancia a la humedad evita que la humedad del aire provoque cortocircuitos eléctricos o corrosión de los componentes internos. Además, la placa tiene buenas propiedades de compatibilidad electromagnética, lo que significa que puede soportar interferencias electromagnéticas externas de otros equipos eléctricos cercanos y también minimizar sus propias emisiones electromagnéticas para evitar interferir con otros componentes del sistema. Esto le permite operar de manera estable en entornos eléctricamente ruidosos donde hay numerosos motores, generadores y otros dispositivos eléctricos que generan campos electromagnéticos.

Parámetros técnicos: DS3800HRCA

• Fuente de alimentación
  • Voltaje de entrada: El DS3800HRCA está diseñado para funcionar con un rango específico de voltajes de entrada. Por lo general, requiere una entrada de voltaje de CC en el rango de 24 VCC. Este nivel de voltaje se usa comúnmente en sistemas de control industrial y se elige para garantizar un funcionamiento estable y compatibilidad con otros componentes en la infraestructura de control de la turbina. La fuente de alimentación también tiene ciertos requisitos de corriente, con un consumo máximo de corriente de alrededor de 2 A en condiciones normales de funcionamiento. Esto tiene en cuenta la energía que necesitan los distintos componentes de la placa, como el microprocesador, los chips de memoria y los circuitos de procesamiento de señales.
  • Consumo de energía: En funcionamiento normal, el consumo de energía del DS3800HRCA generalmente se encuentra dentro de un rango específico. Puede consumir aproximadamente de 10 a 30 vatios en promedio, dependiendo de factores como el nivel de actividad en el procesamiento de señales, la cantidad de componentes involucrados activamente y la complejidad de las funciones que realiza. La placa está diseñada para ser eficiente energéticamente para minimizar la generación de calor y al mismo tiempo proporcionar la potencia de procesamiento y la funcionalidad necesarias.
• Señales de entrada
  • Entradas digitales
    • Número de canales: Normalmente hay varios canales de entrada digital disponibles, a menudo en el rango de 8 a 16 canales. Estos canales están diseñados para recibir señales digitales de diversas fuentes, como interruptores, sensores digitales o indicadores de estado dentro del sistema de control industrial.
    • Niveles lógicos de entrada: Los canales de entrada digital están configurados para aceptar niveles lógicos estándar, generalmente siguiendo los estándares TTL (Transistor-Transistor Logic) o CMOS (Complementary Metal-Oxide-Semiconductor). Un nivel alto digital podría estar en el rango de 2,4 V a 5 V, y un nivel bajo digital de 0 V a 0,8 V.
  • Entradas analógicas
    • Número de canales: Generalmente tiene múltiples canales de entrada analógica, generalmente de 4 a 8 canales. Estos canales se utilizan para recibir señales analógicas de sensores como sensores de temperatura (termopares y detectores de temperatura de resistencia - RTD), sensores de presión, sensores de vibración y otros.
    • Rango de señal de entrada: Los canales de entrada analógica pueden manejar señales de voltaje dentro de rangos específicos. Por ejemplo, es posible que puedan aceptar señales de voltaje de 0 a 5 V CC, 0 a 10 V CC u otros rangos personalizados según la configuración y los tipos de sensores conectados. Algunos modelos también pueden admitir señales de entrada de corriente, normalmente en el rango de 0 - 20 mA o 4 - 20 mA.
    • Resolución: La resolución de estas entradas analógicas suele estar en el rango de 10 a 16 bits. Una resolución más alta permite una medición y diferenciación más precisa de los niveles de la señal de entrada, lo que permite una representación precisa de los datos del sensor para su posterior procesamiento dentro del sistema de control.
• Señales de salida
  • Salidas digitales
    • Número de canales: Normalmente hay varios canales de salida digital, a menudo también en el rango de 8 a 16 canales. Estos canales pueden proporcionar señales binarias para controlar componentes como relés, válvulas solenoides o pantallas digitales dentro del sistema de control industrial.
    • Niveles lógicos de salida: Los canales de salida digital pueden proporcionar señales con niveles lógicos similares a las entradas digitales, con un nivel alto digital en el rango de voltaje apropiado para controlar dispositivos externos y un nivel bajo digital dentro del rango de voltaje bajo estándar.
  • Salidas analógicas
    • Número de canales: Puede presentar varios canales de salida analógica, que normalmente oscilan entre 2 y 4 canales. Estos pueden generar señales de control analógicas para actuadores u otros dispositivos que dependen de entradas analógicas para su funcionamiento, como válvulas de inyección de combustible o paletas de entrada de aire.
    • Rango de señal de salida: Los canales de salida analógica pueden generar señales de voltaje dentro de rangos específicos similares a las entradas, como 0 - 5 V CC o 0 - 10 V CC. La impedancia de salida de estos canales generalmente está diseñada para cumplir con los requisitos de carga típicos en los sistemas de control industrial, lo que garantiza una entrega de señal estable y precisa a los dispositivos conectados.

Especificaciones de procesamiento y memoria

• Procesador
  • Tipo y velocidad del reloj: La placa incorpora un microprocesador de 32 bits con una arquitectura y velocidad de reloj específicas. La velocidad del reloj suele oscilar entre decenas y cientos de MHz, según el modelo. Por ejemplo, podría tener una velocidad de reloj de 50 MHz o superior, lo que determina la rapidez con la que el microprocesador puede ejecutar instrucciones y procesar las señales entrantes. Una velocidad de reloj más alta permite un análisis de datos y una toma de decisiones más rápidos al manejar múltiples señales de entrada simultáneamente.
  • Capacidades de procesamiento: El microprocesador es capaz de realizar diversas operaciones aritméticas, lógicas y de control. Puede ejecutar algoritmos de control complejos basados ​​en la lógica programada para procesar las señales de entrada de los sensores y generar señales de salida apropiadas para actuadores o para la comunicación con otros componentes del sistema.
• Memoria
  • Capacidad de memoria integrada: El DS3800HRCA tiene una cantidad significativa de memoria integrada. Incluye 256 MB de memoria de acceso aleatorio (RAM) para almacenamiento temporal de datos durante el funcionamiento. El microprocesador utiliza la RAM para almacenar y manipular datos como lecturas de sensores, resultados de cálculos intermedios y buffers de comunicación mientras procesa información y ejecuta tareas.

Parámetros de la interfaz de comunicación

• Interfaz Ethernet
  • Velocidad y estándares: La interfaz Ethernet del DS3800HRCA normalmente admite velocidades Ethernet estándar de la industria, como 10/100 Mbps. Se adhiere a protocolos Ethernet como IEEE 802.3, lo que permite una integración perfecta con redes de área local (LAN) y la comunicación con otros dispositivos conectados a la red, incluidos ordenadores, servidores y otros controladores industriales. Esta interfaz facilita la monitorización, el control y el intercambio de datos remotos a través de la red, permitiendo gestionar y supervisar el funcionamiento del sistema industrial desde una ubicación central.
  • Dirección MAC: La placa tiene una dirección de control de acceso a medios (MAC) única asignada a su interfaz Ethernet, que se utiliza para identificarla en la red y garantizar una comunicación adecuada con otros dispositivos.
• Interfaz RS-485
  • Velocidades de baudios: La interfaz RS-485 admite una variedad de velocidades en baudios para la comunicación en serie, generalmente desde 9600 bits por segundo (bps) hasta valores más altos como 115200 bps o más, según la configuración específica y los requisitos de los dispositivos conectados. Esto permite una comunicación flexible con otros dispositivos que utilizan el protocolo RS-485, que a menudo se utiliza en entornos industriales para escenarios de comunicación de larga distancia o de múltiples puntos.
  • Protocolos: Puede admitir varios protocolos de comunicación en serie integrados sobre RS-485, como el protocolo Modbus RTU (Unidad terminal remota) para la comunicación con múltiples dispositivos esclavos en una configuración maestro-esclavo, lo que permite un intercambio de datos eficiente entre diferentes componentes en una industria distribuida. sistema de control.

Especificaciones ambientales

• Temperatura de funcionamiento: El DS3800HRCA está diseñado para funcionar dentro de un rango de temperatura específico, normalmente de -20 °C a +70 °C. Esta tolerancia a la temperatura le permite funcionar de manera confiable en diversos entornos industriales, desde ubicaciones al aire libre relativamente frías hasta áreas de fabricación o plantas de energía calientes donde puede estar expuesto al calor generado por equipos cercanos.
• Humedad: Puede funcionar en ambientes con un rango de humedad relativa de alrededor del 5% al ​​95% (sin condensación). Esta tolerancia a la humedad asegura que la humedad en el aire no cause cortocircuitos eléctricos o corrosión de los componentes internos, lo que le permite trabajar en áreas con diferentes niveles de humedad presentes debido a procesos industriales o condiciones ambientales.
• Compatibilidad electromagnética (CEM): La placa cumple con los estándares EMC pertinentes para garantizar su correcto funcionamiento en presencia de interferencias electromagnéticas de otros equipos industriales y para minimizar sus propias emisiones electromagnéticas que podrían afectar a los dispositivos cercanos. Está diseñado para resistir campos electromagnéticos generados por motores, transformadores y otros componentes eléctricos que se encuentran comúnmente en entornos industriales y mantener la integridad de la señal y la confiabilidad de la comunicación.

Dimensiones físicas y montaje

• Tamaño del tablero: Las dimensiones físicas del DS3800HRCA suelen coincidir con los tamaños de tablero de control industrial estándar. Puede tener una longitud en el rango de 8 a 12 pulgadas, un ancho de 6 a 10 pulgadas y un grosor de 1 a 2 pulgadas, según el diseño específico y el factor de forma. Estas dimensiones se eligen para encajar en gabinetes o gabinetes de control industrial estándar y para permitir una instalación y conexión adecuadas con otros componentes.
• Método de montaje: Está diseñado para montarse de forma segura dentro de su carcasa o recinto designado. Por lo general, presenta orificios o ranuras de montaje a lo largo de sus bordes para permitir la fijación a los rieles o soportes de montaje del gabinete. El mecanismo de montaje está diseñado para soportar las vibraciones y el estrés mecánico que son comunes en entornos industriales, asegurando que la placa permanezca firmemente en su lugar durante el funcionamiento y manteniendo conexiones eléctricas estables.

Aplicaciones:DS3800HRCA

• Aplicaciones de turbinas de gas:
  • Monitoreo y Control: En las centrales eléctricas de turbinas de gas, el DS3800HRCA desempeña un papel crucial en el sistema de control. Interactúa con numerosos sensores colocados en toda la turbina de gas, incluidos termopares y detectores de temperatura de resistencia (RTD) que miden la temperatura de la cámara de combustión, las palas de la turbina y las secciones de escape. Los sensores de presión en las líneas de suministro de combustible y aire, así como los sensores de vibración en los componentes giratorios, también envían señales a la placa. El DS3800HRCA procesa estas señales analógicas y digitales para monitorear continuamente el estado y el rendimiento de la turbina de gas. Por ejemplo, puede detectar cualquier aumento anormal de temperatura en la cámara de combustión, lo que podría indicar una combustión ineficiente o posibles daños a los componentes de la turbina. Con base en este análisis, puede enviar señales de control para ajustar la tasa de inyección de combustible, las paletas de entrada de aire o los mecanismos de enfriamiento para mantener condiciones operativas óptimas.
  • Gestión de carga: Durante las variaciones en la demanda de la red eléctrica, el DS3800HRCA ayuda a ajustar la salida de la turbina de gas. Cuando la red requiere más energía, puede aumentar la carga de la turbina enviando señales apropiadas a los actuadores que controlan el flujo de combustible y otros parámetros. Por el contrario, cuando la carga en la red disminuye, puede reducir la producción de la turbina de manera controlada para garantizar un funcionamiento eficiente y la estabilidad de la red. Por ejemplo, puede comunicarse con el sistema de control de combustible para disminuir la cantidad de combustible suministrada a la turbina mientras se mantiene la velocidad de rotación necesaria y otros parámetros operativos.
  • Integración del sistema: La interfaz Ethernet del DS3800HRCA permite una integración perfecta con otros componentes en el sistema de control de la planta de energía. Puede comunicarse con la unidad de control principal que supervisa múltiples turbinas y sistemas auxiliares. Además, puede conectarse con otros controladores y estaciones de operador para sincronizar el funcionamiento de diferentes partes de la instalación de generación de energía. Esta integración permite el control coordinado, el monitoreo remoto desde una sala de control central y el intercambio de datos operativos para la optimización general del sistema y la planificación del mantenimiento.
• Aplicaciones de turbinas de vapor:
  • Monitoreo de parámetros de proceso: En las centrales eléctricas de turbinas de vapor, el DS3800HRCA interactúa con sensores que miden parámetros clave como la presión del vapor en diferentes puntos del sistema, la temperatura del vapor y la velocidad de rotación de la turbina. También se conecta con sensores que monitorean el estado del condensador, como la temperatura y presión del agua de refrigeración. Al recibir y procesar estas señales, la placa ayuda a mantener las condiciones óptimas de funcionamiento de la turbina de vapor. Por ejemplo, si la presión del vapor cae por debajo de cierto nivel, puede activar una alarma o comunicarse con el sistema de control para ajustar las válvulas de suministro de vapor para restaurar la presión adecuada.
  • Coordinación de arranque y apagado: Durante los procedimientos de arranque y parada de las turbinas de vapor, el DS3800HRCA es responsable de coordinar la secuencia de eventos. Garantiza que las válvulas de entrada de vapor se abran o cierren gradualmente para calentar o enfriar la turbina de forma segura, evitando el estrés térmico en los componentes. También controla el funcionamiento de las bombas de agua de alimentación y otros sistemas auxiliares en el orden correcto. Por ejemplo, durante el arranque, puede arrancar la bomba de agua de alimentación en el momento adecuado para suministrar agua a la caldera y mantener el proceso de generación de vapor mientras aumenta gradualmente el flujo de vapor a la turbina.
  • Monitoreo remoto y optimización: Con su conectividad Ethernet, el DS3800HRCA permite el monitoreo remoto del desempeño de la turbina de vapor desde un centro de control ubicado lejos de la planta real. Los operadores pueden realizar un seguimiento de parámetros como la eficiencia de la turbina, la producción de energía y cualquier problema potencial en tiempo real. Esto permite un mantenimiento proactivo, ya que los técnicos pueden identificar y abordar los problemas antes de que provoquen fallas importantes. Además, los datos recopilados se pueden utilizar para optimizar el funcionamiento de la turbina a lo largo del tiempo, como ajustar los parámetros de control para mejorar la eficiencia de conversión de energía.

Industria del petróleo y el gas

• Compresión de gases: En la producción y el transporte de petróleo y gas, las estaciones compresoras son cruciales para aumentar la presión del gas natural y facilitar su flujo a través de los ductos. A menudo se utilizan turbinas de gas para accionar estos compresores. El DS3800HRCA se emplea para controlar el funcionamiento de estas turbinas y garantizar una compresión de gas eficiente y confiable. Monitorea parámetros como las presiones de entrada y salida del compresor, la temperatura del gas y la velocidad de la turbina. Con base en estos datos, ajusta el suministro de combustible y otros parámetros de control para mantener la relación de compresión y el caudal deseados.
• Monitoreo de condición: La placa monitorea continuamente el estado del sistema de turbina y compresor. Puede detectar signos tempranos de desgaste, como cambios en los patrones de vibración o temperaturas de los componentes. Esta información es valiosa para programar el mantenimiento preventivo y evitar averías inesperadas, que podrían interrumpir la producción y el transporte de gas. Por ejemplo, si los niveles de vibración de la turbina exceden un cierto umbral, puede alertar a los operadores para que realicen inspecciones y reparaciones necesarias antes de que ocurra una falla más grave.
• Operación y gestión remota: Con su interfaz Ethernet, el DS3800HRCA permite la operación y gestión remota de turbinas de estaciones compresoras. Los operadores pueden monitorear y controlar múltiples estaciones compresoras desde una ubicación central, lo que facilita la gestión de una gran red de infraestructura de transporte y producción de gas. Esta capacidad remota mejora la eficiencia operativa y permite una respuesta rápida a cualquier problema que surja en el campo.

Manufactura Industrial

• Impulsando los procesos de fabricación: En muchas industrias manufactureras, las turbinas se utilizan para proporcionar energía mecánica para impulsar diversos procesos. Por ejemplo, en una fábrica de papel, las turbinas de vapor pueden impulsar los rodillos que presionan y secan el papel. El DS3800HRCA controla el funcionamiento de estas turbinas para garantizar que los rodillos giren a la velocidad correcta y con el par adecuado. Recibe señales de sensores que monitorean la velocidad y la carga de los rodillos y ajustan la potencia de la turbina en consecuencia. Este control preciso ayuda a mantener una calidad constante del papel y una eficiencia de producción.
• Optimización de procesos: En las plantas químicas, se pueden utilizar turbinas de gas para alimentar compresores que hacen circular gases a través del proceso de producción. El DS3800HRCA monitorea los requisitos de presión y flujo de los procesos químicos y ajusta el funcionamiento de la turbina para satisfacer estas demandas. Al analizar continuamente los datos del sensor y realizar ajustes en tiempo real, puede optimizar el uso de energía y garantizar que las reacciones químicas se desarrollen sin problemas. Por ejemplo, puede controlar la velocidad de la turbina para mantener la presión adecuada en un recipiente de reacción, mejorando la productividad general y la calidad de los productos químicos.
• Protección de equipos: La placa también desempeña un papel en la protección del equipo de fabricación al monitorear las condiciones de funcionamiento de la turbina. Si detecta vibraciones anormales, picos de temperatura u otros signos de posibles fallos de funcionamiento, puede tomar medidas inmediatas para apagar la turbina o ajustar su funcionamiento para evitar daños a la maquinaria conectada. Esto ayuda a minimizar el tiempo de inactividad y reducir los costos de mantenimiento en el proceso de fabricación.

Personalización:DS3800HRCA

• Personalización del firmware:
  • Personalización del algoritmo de control: Dependiendo de las características únicas de la aplicación y del proceso industrial específico en el que está integrado, el firmware del DS3800HRCA se puede personalizar para implementar algoritmos de control especializados. Por ejemplo, en una turbina de gas utilizada para generar energía en una región con cambios de carga rápidos y frecuentes en la red eléctrica, se pueden desarrollar algoritmos personalizados para permitir que la turbina responda más rápida y suavemente a tales variaciones. Esto podría implicar optimizar la forma en que la placa ajusta la inyección de combustible y la entrada de aire en función de las señales de demanda de la red en tiempo real y las métricas de rendimiento de las turbinas.

• Personalización de detección y manejo de fallas: El firmware se puede configurar para detectar y responder a fallas específicas de manera personalizada. Diferentes aplicaciones pueden tener distintos modos de falla o componentes que son más propensos a tener problemas. En una aplicación de turbina marina donde el equipo está expuesto a entornos hostiles de agua salada y altas vibraciones debido al movimiento del barco, el firmware se puede programar para realizar comprobaciones más frecuentes de los sensores relacionados con la corrosión y la vibración.

• Personalización del protocolo de comunicación: Para integrarse con sistemas de control industrial existentes que pueden usar diferentes protocolos de comunicación, el firmware del DS3800HRCA se puede actualizar para admitir protocolos adicionales o especializados. En una planta de energía que tiene sistemas heredados que todavía utilizan protocolos de comunicación en serie más antiguos para algunas de sus funciones de monitoreo y control, el firmware se puede modificar para permitir un intercambio de datos fluido con esos sistemas.

• Personalización del procesamiento y análisis de datos: El firmware se puede personalizar para realizar tareas específicas de análisis y procesamiento de datos relevantes para la aplicación. En un proceso de fabricación de productos químicos en el que una turbina impulsa un recipiente de reacción y el control preciso de la temperatura y la presión es crucial, el firmware se puede programar para analizar los datos del sensor relacionados con estos parámetros a lo largo del tiempo. Podría calcular tendencias, predecir posibles desviaciones del proceso y ajustar el funcionamiento de la turbina de forma proactiva para mantener condiciones de reacción óptimas.

Personalización de hardware

• Personalización de la configuración de entrada/salida (E/S):
  • Adaptación de entrada analógica: Dependiendo de los tipos de sensores utilizados en una aplicación particular, los canales de entrada analógica del DS3800HRCA se pueden personalizar. En una turbina de gas utilizada en una planta de energía con sensores especializados de alta temperatura que tienen un rango de salida de voltaje no estándar, se pueden agregar a la placa circuitos de acondicionamiento de señal adicionales como resistencias personalizadas, amplificadores o divisores de voltaje. Estas adaptaciones garantizan que la placa adquiera y procese adecuadamente las señales únicas del sensor.

• Personalización de entradas/salidas digitales: Los canales de entrada y salida digitales se pueden adaptar para interactuar con dispositivos digitales específicos del sistema. En una planta de fabricación con un sistema de interbloqueo de seguridad personalizado que utiliza sensores digitales con niveles de voltaje o requisitos lógicos únicos, se pueden incorporar cambiadores de nivel adicionales o circuitos amortiguadores. Esto garantiza una comunicación adecuada entre el DS3800HRCA y estos componentes.

• Personalización de la entrada de energía: En entornos industriales con configuraciones de fuente de alimentación no estándar, se puede adaptar la entrada de alimentación del DS3800HRCA. Por ejemplo, en una plataforma petrolera marina donde el suministro de energía está sujeto a importantes fluctuaciones de voltaje y distorsiones armónicas debido a la compleja infraestructura eléctrica, se pueden agregar a la placa módulos de acondicionamiento de energía personalizados, como convertidores CC-CC o reguladores de voltaje avanzados. Estos garantizan que la placa reciba energía estable y adecuada, protegiéndola de sobretensiones y manteniendo su funcionamiento confiable.

• Módulos complementarios y expansión:
  • Módulos de monitoreo mejorados: Para mejorar las capacidades de diagnóstico y monitoreo del DS3800HRCA, se pueden agregar módulos de sensores adicionales. En una aplicación de turbina de gas donde se desea un monitoreo más detallado del estado de las palas, se pueden integrar sensores adicionales como sensores de holgura de las puntas de las palas, que miden la distancia entre las puntas de las palas de la turbina y la carcasa. Luego, la placa puede procesar los datos de estos sensores y utilizarlos para un monitoreo más completo del estado y una alerta temprana de posibles problemas relacionados con las palas.

• Módulos de expansión de comunicaciones: Si el sistema industrial tiene una infraestructura de comunicación heredada o especializada con la que el DS3800HRCA necesita interactuar, se pueden agregar módulos de expansión de comunicación personalizados. En una planta de energía con un sistema SCADA (control de supervisión y adquisición de datos) más antiguo que utiliza un protocolo de comunicación propietario para algunos de sus equipos heredados, se puede desarrollar un módulo personalizado para permitir que el DS3800HRCA se comunique con ese equipo.

Personalización basada en requisitos ambientales

• Personalización de envolventes y protecciones:
  • Adaptación a entornos hostiles: En entornos industriales que son particularmente hostiles, como aquellos con altos niveles de polvo, humedad, temperaturas extremas o exposición a productos químicos, la carcasa física del DS3800HRCA se puede personalizar. En una planta de energía ubicada en un desierto donde las tormentas de polvo son comunes, el gabinete se puede diseñar con características mejoradas a prueba de polvo, como filtros de aire y juntas, para mantener limpios los componentes internos de la placa. Se pueden aplicar recubrimientos especiales para proteger el tablero de los efectos abrasivos de las partículas de polvo.

• Personalización de la gestión térmica: Dependiendo de las condiciones de temperatura ambiente del entorno industrial, se pueden incorporar soluciones personalizadas de gestión térmica. En una instalación ubicada en un clima cálido donde el tablero de control puede estar expuesto a altas temperaturas durante períodos prolongados, se pueden integrar disipadores de calor adicionales, ventiladores de enfriamiento o incluso sistemas de enfriamiento líquido (si corresponde) en el gabinete para mantener el dispositivo dentro de su rango de temperatura de funcionamiento óptimo.

Personalización para estándares y regulaciones industriales específicas

• Personalización del cumplimiento:
  • Requisitos de la planta de energía nuclear: En las plantas de energía nuclear, que tienen estándares regulatorios y de seguridad extremadamente estrictos, el DS3800HRCA se puede personalizar para satisfacer estas demandas específicas. Esto podría implicar el uso de materiales y componentes endurecidos por radiación, someterse a procesos de prueba y certificación especializados para garantizar la confiabilidad en condiciones nucleares e implementar características redundantes o a prueba de fallas para cumplir con los altos requisitos de seguridad de la industria.

• Estándares aeroespaciales y de aviación: En aplicaciones aeroespaciales, existen regulaciones específicas con respecto a la tolerancia a las vibraciones, la compatibilidad electromagnética (EMC) y la confiabilidad debido a la naturaleza crítica de las operaciones de las aeronaves. El DS3800HRCA se puede personalizar para cumplir con estos requisitos. Por ejemplo, podría ser necesario modificarlo para tener características mejoradas de aislamiento de vibraciones y una mejor protección contra interferencias electromagnéticas para garantizar un funcionamiento confiable durante el vuelo.

Soporte y servicios:DS3800HRCA

Nuestro equipo de soporte técnico de productos está disponible para ayudarlo con cualquier pregunta o problema que pueda tener con su Otro producto. Nuestros servicios incluyen:

• Solución de problemas técnicos
• Actualizaciones de software y firmware
• Soporte de garantía
• Formación y educación sobre productos.
• Servicios de reparación y reemplazo.

Estamos comprometidos a brindar un excelente servicio al cliente y garantizar que su Otro producto cumpla con sus expectativas. No dude en contactarnos para obtener ayuda.
