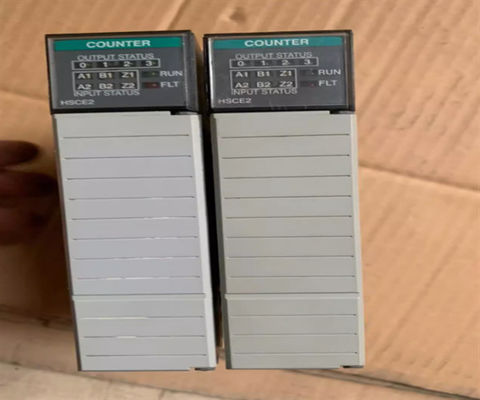

Sistema SLC de Allen-Bradley 1746-HSCE2 1746, módulo de contador de alta velocidad multicanal

Descripción de 1746-HSCE2

El Allen-Bradley 1746-HSCE es un módulo de contador de alta velocidad de la familia de productos SLC 500.Puede instalarse localmente, a lo largo de la CPU SLC500, o remotamente a lo largo de un adaptador de comunicación SLC500.

El 1746-HSCE se utiliza para requisitos de conteo bidireccional, detección de movimiento, totalización y otras aplicaciones que requieren procesamiento de entradas discretas de alta velocidad.Este módulo se encuentra típicamente en aplicaciones de automatización de fábricas, sin embargoEste módulo de contador de alta velocidad puede configurarse para operar en diferentes modos, como el modo Range, el modo Rate y el modo Sequencer.

El 1746-HSCE cuenta con entradas A, B y Z con un voltaje de entrada nominal de 5VDC para el cableado diferencial y 0-5VDC para el cableado de extremo único.Acepta un ancho de pulso mínimo de 10 μs con una separación de pulso de 4.5 μs. Las frecuencias de entrada aceptadas de estos conjuntos de entrada dependen del modo configurado del módulo. Cuando se opera en modo secuenciador, la frecuencia de entrada máxima compatible es de 50 kHz y 32,767 kHz cuando se opera en el modo de velocidad de alcanceAdemás, el 1746-HSCE tiene una entrada de interruptor de límite con un rango de voltaje de estado encendido de 3.8-5.4VDC, 9.4-16.5VDC y 16.5-30VDC @ 5VDC, 12VDC y 24VDC, respectivamente.

El 1746-HSCE también tiene cuatro (4) salidas de colector abiertas que funcionan a niveles de voltaje de 4,5 a 10V dc y (interruptor 2 encendido) y 10 a 30V dc (interruptor 2 apagado) con corrientes nominales de estado encendido de 16 mA a 4.5 V dc 40 mA a 10 V dc y 40 mA a 10 V dc 125 mA a 30 V dc.

Para la solución de problemas y el diagnóstico, tiene LEDs de diagnóstico incorporados como LEDs de fallo de la CPU, código de fallo, código de error. También tiene una palabra de estado interna que reside dentro de los archivos de datos de entrada.Está destinado a ser utilizado en un entorno industrial y debe instalarse en un recinto clasificado por la NEMA..

El Allen-Bradley 1746-HSCE es un módulo de contador de alta velocidad. Este módulo es parte de la plataforma SLC500 Programmable Logic Controller (PLC).B y Z compatibles con voltajes nominales de señal de entrada diferencial de 5VDC y de entrada de extremo único de 0-5VDC con una frecuencia de entrada máxima de 50 kHzTambién tiene una entrada de interruptor de límite y cuatro (4) salidas de colector abierto. Puede configurarse para operar en modo Range, Rat y Sequencer.
