General Electric DS3800HUMB Panel de interfaz auxiliar para el sector industrial

Descripción del producto:DS3800HUMB

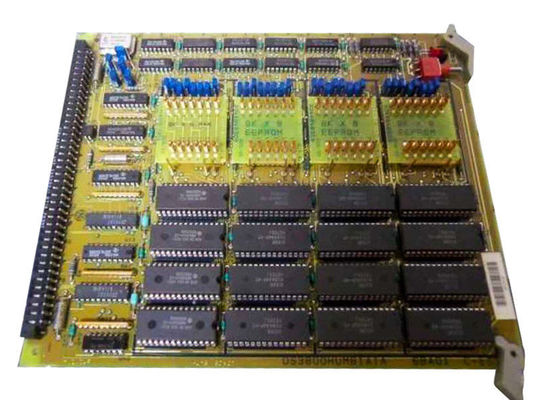

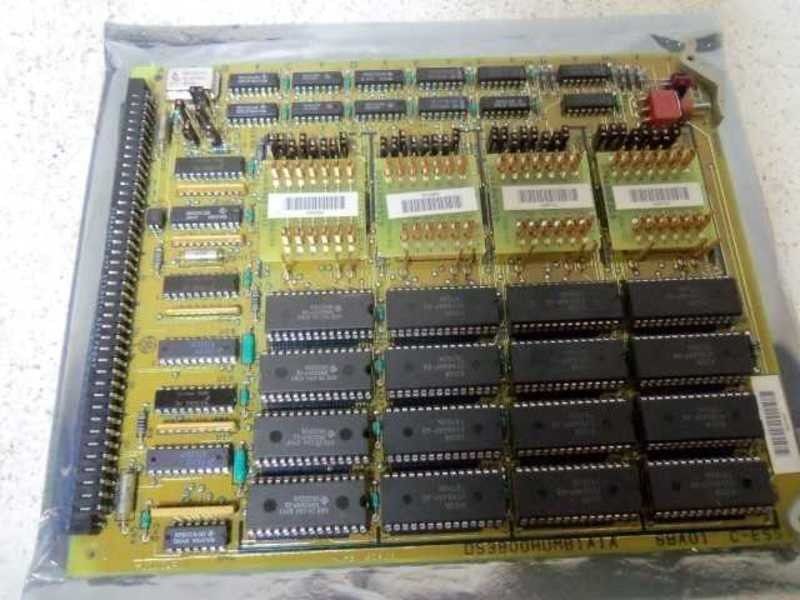

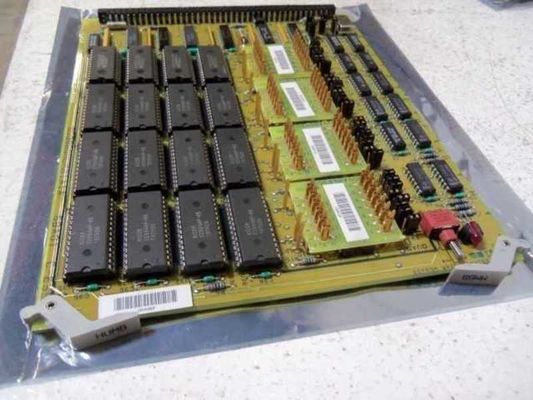

• Diseño general: El DS3800HUMB tiene un diseño físico distintivo diseñado para facilitar su integración dentro del sistema de control. Un extremo de la placa está equipado con conectores modulares que le permiten interactuar con otros componentes del sistema Mark IV, lo que garantiza una transferencia y comunicación de datos perfecta. En el otro extremo se encuentra una palanca de retención, que desempeña un papel crucial a la hora de fijar de forma segura la placa en su posición asignada dentro del armario de accionamiento o de control.
• Componentes y características de la placa: La placa cuenta con un interruptor de reinicio, que proporciona un medio conveniente para restablecer las funciones de la placa o iniciar ciertos procedimientos de inicio. Además, hay una luz indicadora roja que sirve como señal visual para diversos estados operativos o condiciones de error. Por ejemplo, podría indicar el estado de encendido, la presencia de una falla u otra información importante que los técnicos u operadores pueden evaluar rápidamente.

Funcionalidad central y papel en el sistema

• Almacenamiento y gestión de memoria: Como tarjeta de memoria, la función principal del DS3800HUMB es proporcionar almacenamiento para datos y programas esenciales. Los módulos EPROM instalados en la sección Quad D ofrecen una solución de memoria no volátil, lo que significa que los datos almacenados en ellos se conservan incluso cuando se apaga la alimentación. Esto es vital para garantizar que el sistema de control de la turbina de gas pueda reanudar su funcionamiento con la configuración y los algoritmos correctos después de un corte o parada de energía. La capacidad de admitir múltiples módulos EPROM permite una cantidad significativa de almacenamiento de datos, lo que permite el almacenamiento de algoritmos de control complejos, datos de calibración y registros históricos relacionados con la operación de la turbina.
• Interfaz de entrada/salida (E/S): La placa también sirve como una interfaz importante para señales de entrada y salida dentro del sistema de control Mark IV. Cuenta con una variedad de interfaces de E/S, incluidas entradas y salidas digitales y analógicas. Las entradas digitales pueden recibir señales de sensores como interruptores de límite, sensores de proximidad o indicadores de estado digitales que brindan información sobre el estado físico de varios componentes del sistema de turbina de gas. Por ejemplo, una entrada digital podría indicar si una válvula en particular está abierta o cerrada. Las salidas digitales, por otro lado, se pueden utilizar para controlar componentes como relés, luces indicadoras u otros dispositivos digitales que forman parte de la configuración de control de la turbina.

Capacidades de comunicación

• Soporte de protocolo: El DS3800HUMB está diseñado para admitir múltiples protocolos de comunicación modernos, incluidos EtherNet/IP, ProfiNet y DeviceNet. EtherNet/IP permite una integración perfecta con redes industriales basadas en Ethernet, lo que permite un intercambio de datos eficiente con otros dispositivos, sistemas de control de supervisión y adquisición de datos (SCADA) o plataformas de gestión de nivel empresarial. Este protocolo se usa ampliamente para conectar diferentes componentes en entornos de automatización industrial y facilita el monitoreo y control remoto del sistema de turbina de gas.

Funciones de suministro de energía y protección

• Entrada de energía: La placa está diseñada para funcionar con un amplio rango de entrada de voltaje, lo que la hace adaptable a diferentes condiciones de suministro de energía que pueden encontrarse en diversos entornos industriales. Esta flexibilidad garantiza que pueda recibir energía de manera confiable desde diferentes fuentes de energía, ya sea un suministro de red estable o un generador en el sitio. El amplio rango de voltaje también ayuda a mantener un funcionamiento continuo durante fluctuaciones menores de energía, lo que reduce el riesgo de apagados inesperados debido a problemas de energía.
• Protección contra sobretensión y polaridad inversa: Para proteger los componentes electrónicos sensibles de la placa contra posibles daños relacionados con la energía, el DS3800HUMB viene equipado con funciones de protección contra sobretensión y protección contra polaridad inversa. La protección contra sobretensión se activa cuando el voltaje de la fuente de alimentación entrante excede un cierto umbral seguro, evitando que un voltaje excesivo llegue a los circuitos internos y provoque fallas en los componentes. La protección contra polaridad inversa garantiza que si las conexiones de la fuente de alimentación se invierten accidentalmente, los componentes de la placa no se dañen. Estos mecanismos de protección contribuyen a la confiabilidad general y la longevidad de la placa, minimizando la necesidad de reparaciones y reemplazos debido a incidentes relacionados con la energía.

Características operativas y de programación

• Instalación y configuración: El DS3800HUMB está diseñado para una instalación rápida y sencilla dentro del accionamiento del sistema de control de la turbina de gas. Los conectores modulares y la palanca de retención facilitan la inserción y fijación de la placa en su posición adecuada, lo que reduce el tiempo de instalación y la posibilidad de errores. Una vez instalada, la configuración de la placa se puede ajustar utilizando los puentes en cada cuadrante, lo que permite la personalización según los requisitos específicos de la aplicación de control de la turbina.
• Flexibilidad de programación: La placa admite múltiples lenguajes de programación, incluidos diagramas de escalera, diagramas de bloques de funciones y texto estructurado. Esta variedad de opciones de programación se adapta a diferentes preferencias de programación y conjuntos de habilidades de ingenieros y técnicos. Ya sea que una persona esté más acostumbrada a la representación gráfica de diagramas de escalera para control lógico o prefiera el texto estructurado más basado en texto para algoritmos complejos, puede usar el lenguaje apropiado para programar el DS3800HUMB. Esta flexibilidad permite el desarrollo eficiente y la personalización de la lógica de control para el sistema de turbina de gas, lo que facilita la implementación de requisitos de control específicos y optimiza el rendimiento de la turbina.
• Capacidades de diagnóstico: El DS3800HUMB incorpora funciones de diagnóstico sólidas que son esenciales para mantener la confiabilidad y el tiempo de actividad del sistema de control de la turbina de gas. Puede monitorear continuamente sus propios componentes internos, las señales de entrada y salida y los enlaces de comunicación. Si se detecta alguna condición anormal, como una señal fuera de rango, una falla de comunicación o un mal funcionamiento de un componente, la placa puede generar mensajes de error detallados o activar alarmas. Estas capacidades de diagnóstico ayudan a identificar y localizar rápidamente el origen de los problemas, lo que permite al personal de mantenimiento tomar medidas correctivas inmediatas y minimizar el tiempo de inactividad.

Integración y compatibilidad general del sistema

• Dentro del sistema de control Mark IV: Como parte integral del sistema de control de turbina de gas GE Speedtronic Mark IV, el DS3800HUMB está diseñado para funcionar en armonía con otros componentes del sistema. Intercambia datos y se coordina con otras placas, controladores y módulos para garantizar el funcionamiento perfecto de toda la arquitectura de control de la turbina de gas. Por ejemplo, puede recibir valores de punto de ajuste de un controlador central y proporcionar retroalimentación sobre el estado real de los dispositivos o procesos conectados, lo que permite implementar estrategias de control de circuito cerrado de manera efectiva.
• Integración del sistema externo: Más allá de su integración dentro del sistema Mark IV, el soporte de la placa para múltiples protocolos de comunicación también facilita su integración con sistemas externos. Puede interactuar con otros sistemas de automatización industrial, sistemas SCADA o plataformas de gestión de nivel empresarial. Esto permite compartir datos sin problemas y permite un monitoreo y control más amplios de los procesos industriales desde una ubicación centralizada, lo que contribuye a la eficiencia y optimización operativa general.

Características:DS3800HUMB

• Soporte del módulo EPROM:
  • Expansión de memoria flexible: La presencia de cuatro zócalos para módulos de memoria de sólo lectura programable y borrable (EPROM) en la sección Quad D ofrece una flexibilidad significativa en términos de expansión de memoria. Los usuarios pueden instalar diferentes EPROM según los requisitos específicos de la aplicación, lo que permite una cantidad personalizable de almacenamiento no volátil. Esto es crucial para almacenar una amplia gama de datos, incluido el firmware del sistema de control de la turbina, algoritmos de control complejos, parámetros de calibración y registros operativos históricos. Por ejemplo, en una turbina de gas utilizada en una central eléctrica con requisitos de gestión de carga específicos, se pueden utilizar EPROM adicionales para almacenar algoritmos más detallados para optimizar la producción de energía en diferentes condiciones operativas.
  • Retención de datos: Las EPROM proporcionan almacenamiento no volátil confiable, lo que significa que los datos almacenados en ellas permanecen intactos incluso cuando se apaga la alimentación. Esto garantiza que el sistema de control de la turbina de gas pueda reanudar su funcionamiento con las configuraciones y programas correctos después de un corte de energía, un apagado o un evento de mantenimiento. Elimina la necesidad de recargar datos críticos cada vez que se reinicia el sistema, lo que contribuye a la confiabilidad general y las capacidades de reinicio rápido de la configuración de control de la turbina.

• Funciones de entrada/salida (E/S)

• Diversos tipos de interfaz de E/S:
  • E/S digitales: La placa ofrece canales de entrada y salida digitales. Las entradas digitales están diseñadas para recibir señales binarias de una variedad de fuentes, como interruptores de límite, sensores de proximidad o indicadores de estado digitales dentro del sistema de turbina de gas. Estas señales pueden transmitir información simple pero crucial, como la posición de una válvula (abierta o cerrada), el estado de un dispositivo de seguridad o la finalización de un movimiento mecánico específico. Las salidas digitales, por otro lado, pueden controlar componentes como relés, luces indicadoras o pantallas digitales. Por ejemplo, una salida digital puede energizar un relé para arrancar o detener una bomba, o encender una luz indicadora para señalar una condición operativa particular, lo que permite acciones directas de encendido/apagado o control binario dentro del sistema.
  • E/S analógicas: Además de E/S digitales, el DS3800HUMB cuenta con canales de entrada y salida analógicos. Las entradas analógicas son capaces de manejar señales de sensores que miden parámetros físicos continuos, como temperatura, presión o caudales en la turbina de gas. Estos sensores generalmente emiten señales de voltaje o corriente, y los canales de entrada analógica de la placa pueden adquirir y digitalizar estas señales con precisión. Las salidas analógicas pueden generar señales de control en forma de voltaje o corriente para accionar actuadores como válvulas o motores. Esto permite un control preciso del funcionamiento de la turbina, por ejemplo, ajustando la posición de una válvula de combustible en función de la temperatura y presión medidas dentro de la cámara de combustión para optimizar el flujo de combustible y la eficiencia de la combustión.
• Capacidad de manejo de alta señal:
  • Amplio rango de señal: La placa puede manejar una amplia gama de tipos y amplitudes de señales de entrada y salida. Para entradas analógicas, puede aceptar diferentes rangos de voltaje y corriente comúnmente utilizados en sensores industriales, como 0 - 10 V, 4 - 20 mA, etc. Esta versatilidad le permite interactuar con una amplia gama de sensores disponibles en el mercado, independientemente de su características de salida específicas. De manera similar, para las salidas analógicas, puede generar señales dentro de rangos apropiados para accionar varios actuadores de manera efectiva, asegurando la compatibilidad con diferentes tipos de equipos industriales que requieren entrada analógica para su funcionamiento.
  • Procesamiento de señal preciso: El DS3800HUMB está equipado con capacidades de procesamiento de señales que garantizan una digitalización precisa de las entradas analógicas y la generación de salidas analógicas precisas. Incorpora funciones como amplificación, filtrado y calibración de señales para mejorar la calidad de la señal y mantener la precisión. Por ejemplo, las señales débiles de los sensores se pueden amplificar a un nivel apropiado para un procesamiento preciso y el ruido eléctrico se puede filtrar para evitar interferencias con las señales medidas, lo que da como resultado una adquisición de datos confiable y acciones de control.

• Funciones de comunicación

• Soporte multiprotocolo:
  • Ethernet/IP: La compatibilidad con EtherNet/IP permite que la placa se integre perfectamente con redes industriales basadas en Ethernet. Este protocolo permite un intercambio de datos eficiente y de alta velocidad con otros dispositivos, sistemas de control de supervisión y adquisición de datos (SCADA) o plataformas de gestión de nivel empresarial. Se utiliza ampliamente en entornos de automatización industrial, lo que facilita el monitoreo y control remoto del sistema de turbina de gas. Por ejemplo, los operadores de plantas pueden acceder a datos de rendimiento de turbinas en tiempo real desde una sala de control centralizada utilizando EtherNet/IP, lo que les permite tomar decisiones informadas y ajustar los parámetros operativos según sea necesario.
  • ProfiNet: La compatibilidad con ProfiNet hace que el DS3800HUMB sea altamente interoperable con una amplia gama de dispositivos industriales. Ofrece funciones de diagnóstico y configuración, mejorando la capacidad de gestión de la red. Esto permite que la placa se comunique con otros componentes compatibles con ProfiNet dentro del sistema Mark IV y en el entorno más amplio de automatización de fábrica. Permite una fácil integración del sistema de control de la turbina de gas con otros procesos de automatización, como la coordinación del funcionamiento de la turbina con otros equipos en una central eléctrica de ciclo combinado.
  • DispositivoNet: Con soporte para DeviceNet, la placa puede interactuar con varios sensores y actuadores que utilizan este protocolo. DeviceNet es conocido por su simplicidad y capacidad para conectar dispositivos con requisitos de comunicación de nivel relativamente bajo. Esto proporciona flexibilidad para construir un sistema de control integral e interconectado alrededor de la turbina de gas, que se adapta a diferentes tipos de equipos industriales que pueden tener preferencias o limitaciones de comunicación específicas.
• Capacidades de comunicación mejoradas:
  • Intercambio y coordinación de datos: Los múltiples protocolos de comunicación admitidos por el DS3800HUMB permiten el intercambio y la coordinación de datos eficientes entre diferentes componentes del sistema de control de la turbina de gas y los sistemas externos. Puede recibir comandos y valores de ajuste de un controlador central y proporcionar información sobre el estado real de la turbina y sus procesos asociados. Esta comunicación bidireccional es esencial para implementar estrategias de control de circuito cerrado, asegurando que la turbina opere de manera óptima y responda efectivamente a cambios en las condiciones de operación o comandos de control.
  • Monitoreo y control remotos: La capacidad de comunicarse a través de estos protocolos también facilita el monitoreo y control remoto de la turbina de gas. El personal de mantenimiento puede acceder de forma remota a información de diagnóstico, monitorear las tendencias de rendimiento e incluso realizar ajustes al sistema de control si es necesario. Esto reduce la necesidad de presencia en el sitio para controles de rutina y ajustes menores, mejorando la eficiencia operativa y reduciendo los costos de mantenimiento.

• Funciones de alimentación y protección

• Amplio rango de entrada de voltaje:
  • Adaptabilidad de la fuente de alimentación: La placa está diseñada para funcionar con un amplio rango de entrada de voltaje, lo que la hace altamente adaptable a diferentes condiciones de suministro de energía que se encuentran en diversos entornos industriales. Ya sea que la fuente de energía sea un suministro de red estable con fluctuaciones menores de voltaje o un generador en el sitio con una salida potencialmente más variable, el DS3800HUMB puede recibir energía de manera confiable. Esta flexibilidad minimiza el riesgo de paradas inesperadas debido a problemas de energía y garantiza el funcionamiento continuo del sistema de control de la turbina de gas, contribuyendo a la disponibilidad y confiabilidad general de la turbina.
  • Compatibilidad de fuente de energía: El amplio rango de voltaje permite integrar la placa en diferentes infraestructuras de suministro de energía sin la necesidad de un acondicionamiento de energía extenso o equipos de conversión de voltaje adicionales en muchos casos. Esto simplifica el proceso de instalación y reduce la complejidad y el costo asociados con garantizar el suministro de energía adecuado al sistema de control.
• Protección contra sobretensión y polaridad inversa:
  • Protección de componentes: La inclusión de funciones de protección contra sobretensión y polaridad inversa protege los componentes electrónicos sensibles de la placa contra posibles daños relacionados con la energía. La protección contra sobretensión se activa cuando el voltaje de la fuente de alimentación entrante excede un cierto umbral seguro, evitando que un voltaje excesivo llegue a los circuitos internos y provoque fallas en los componentes. La protección contra polaridad inversa garantiza que si las conexiones de la fuente de alimentación se invierten accidentalmente, los componentes de la placa no se dañen. Estos mecanismos de protección mejoran la durabilidad y longevidad de la placa, reduciendo la probabilidad de costosas reparaciones o reemplazos debido a percances en el suministro de energía.
  • Estabilidad del sistema: Al proteger contra problemas relacionados con la energía, estas características contribuyen a la estabilidad general del sistema de control de la turbina de gas. La energía inestable o las conexiones eléctricas incorrectas pueden provocar un comportamiento errático del sistema de control, afectando el rendimiento de la turbina y potencialmente provocando riesgos de seguridad. La protección contra sobretensión y polaridad inversa ayuda a mantener un entorno de energía estable para la placa, lo que garantiza un funcionamiento consistente y confiable.

• Funciones de programación y personalización

• Soporte de programación en varios idiomas:
  • Flexibilidad de programación: El DS3800HUMB admite múltiples lenguajes de programación, incluidos diagramas de escalera, diagramas de bloques de funciones y texto estructurado. Esta variedad de opciones de programación se adapta a diferentes preferencias de programación y conjuntos de habilidades de ingenieros y técnicos. Para aquellos que están más familiarizados con la representación gráfica y la lógica intuitiva de los diagramas de escalera, proporciona una manera fácil de implementar lógica de control para controles simples de encendido/apagado u operaciones secuenciales básicas. Por otro lado, el lenguaje de texto estructurado es adecuado para algoritmos y cálculos matemáticos más complejos necesarios para estrategias de control avanzadas, como la optimización del rendimiento de la turbina de gas en función de múltiples parámetros de entrada.
  • Desarrollo eficiente: La capacidad de elegir entre diferentes lenguajes de programación permite el desarrollo y la personalización eficientes de la lógica de control del sistema de turbina de gas. Los ingenieros pueden utilizar el lenguaje que mejor se adapte a los requisitos específicos de la aplicación, reduciendo el tiempo de desarrollo y facilitando la implementación y prueba de nuevas estrategias de control o modificaciones de las existentes. Esta flexibilidad también fomenta la innovación y optimización en el diseño del sistema de control, ya que permite la incorporación de diferentes técnicas y enfoques de programación.
• Configurable mediante puentes:
  • Personalización: El tablero está dividido en cuatro secciones (Quad A, Quad B, Quad C y Quad D), cada una con su propio conjunto de puentes. Estos puentes proporcionan una manera conveniente de configurar el procesamiento dentro de cada sección según las necesidades específicas de la aplicación. Por ejemplo, los usuarios pueden configurar diferentes parámetros relacionados con el manejo de señales de entrada/salida, configuraciones de comunicación u opciones de procesamiento interno ajustando las posiciones de los puentes. Esto permite ajustar el comportamiento de la placa para que coincida con los requisitos únicos del sistema de control de la turbina de gas, como configurar canales de entrada digitales específicos para ciertos tipos de sensores o habilitar/deshabilitar ciertas funciones de comunicación según la configuración de la red.
  • Adaptabilidad: La función de configuración de puentes hace que el DS3800HUMB se adapte a diferentes escenarios operativos y requisitos de control. A medida que cambia la aplicación de la turbina de gas o el entorno industrial circundante, los puentes se pueden ajustar fácilmente para modificar la funcionalidad de la placa sin necesidad de modificaciones extensas del hardware o reprogramación del software. Esto simplifica el proceso de personalización del sistema de control para satisfacer las demandas operativas en evolución.

• Funciones de diagnóstico

• Autocontrol integral:
  • Comprobaciones de componentes internos: La placa incorpora sólidas capacidades de diagnóstico que le permiten monitorear continuamente sus propios componentes internos. Puede verificar el estado de varios circuitos, chips y conectores, detectando problemas como fallas de componentes, cortocircuitos eléctricos o niveles de voltaje anormales. Por ejemplo, puede monitorear la temperatura de componentes críticos y compararla con rangos operativos normales, activando una alarma si la temperatura excede los límites seguros. Este monitoreo proactivo ayuda a identificar problemas potenciales antes de que se agraven y causen interrupciones significativas en el sistema de control de la turbina de gas.
  • Monitoreo de señal: Además de monitorear los componentes internos, el DS3800HUMB también puede vigilar de cerca las señales de entrada y salida. Comprueba la integridad de las señales digitales y analógicas recibidas de los sensores y enviadas a los actuadores. Si una señal está fuera de rango, distorsionada o falta, la placa puede generar mensajes de error detallados o activar alarmas. Esto garantiza que se utilicen datos precisos para las decisiones de control y que los actuadores reciban los comandos adecuados, lo que contribuye al funcionamiento fiable de la turbina de gas.
• Informes de errores y alarmas:
  • Mensajes de error detallados: Cuando se detecta un problema, la placa es capaz de generar mensajes de error detallados que brindan información valiosa sobre la naturaleza del problema. Estos mensajes pueden incluir detalles como qué componente o señal está afectado, el tipo de error (p. ej., señal fuera de rango, falla de comunicación, mal funcionamiento del hardware) y cualquier dato relevante que pueda ayudar a diagnosticar y resolver el problema. Por ejemplo, si una señal de entrada analógica de un sensor de temperatura está constantemente por debajo del rango esperado, el mensaje de error podría indicar el ID del sensor, el valor de la señal medida y el rango esperado, lo que ayuda al personal de mantenimiento a identificar rápidamente el origen del problema.
  • Activación de alarma: El DS3800HUMB puede activar alarmas para alertar a los operadores o al personal de mantenimiento cuando se detecta una condición anormal. Estas alarmas pueden ser visuales, como la activación de la luz indicadora roja en el tablero, o audibles, dependiendo de la configuración general del sistema de control. La capacidad de notificar rápidamente al personal relevante sobre los problemas permite tiempos de respuesta rápidos, lo que reduce el tiempo de inactividad y minimiza el impacto de los problemas en el funcionamiento de la turbina de gas.

Parámetros técnicos:DS3800HUMB

Aplicaciones:DS3800HUMB

• Centrales eléctricas de turbinas de gas:
  • Control y monitoreo de turbinas: En las centrales eléctricas de turbinas de gas, el DS3800HUMB desempeña un papel crucial en el control y seguimiento general del funcionamiento de la turbina de gas. Almacena los algoritmos de control necesarios y los datos de calibración en sus módulos EPROM para garantizar un control preciso de parámetros como la inyección de combustible, la entrada de aire y los procesos de combustión. Por ejemplo, los algoritmos de control almacenados en la memoria pueden ajustar el flujo de combustible en función de la velocidad, la temperatura y las condiciones de carga de la turbina para optimizar la producción de energía y la eficiencia. Los canales de entrada analógicos y digitales de la placa reciben señales de varios sensores, como sensores de temperatura en la cámara de combustión, sensores de presión en los conductos de entrada de aire y sensores de velocidad en el eje de la turbina. Con base en estos datos de entrada, el sistema de control implementado en el DS3800HUMB toma decisiones y envía comandos a través de sus canales de salida digitales y analógicos a actuadores como válvulas de combustible, paletas de compresores y variadores de velocidad para mantener un funcionamiento estable y eficiente de la turbina de gas.
  • Registro de datos y análisis histórico: Las capacidades de memoria de la placa, especialmente con los módulos EPROM, permiten el registro de datos de parámetros operativos importantes a lo largo del tiempo. Estos datos históricos se pueden utilizar para análisis de rendimiento, mantenimiento predictivo y resolución de problemas. Por ejemplo, los operadores pueden revisar tendencias pasadas de temperatura, niveles de vibración o variaciones de potencia para identificar patrones que podrían indicar problemas potenciales u optimizar los programas de mantenimiento. Al analizar estos datos registrados, pueden detectar signos tempranos de desgaste de componentes, como cambios graduales en las lecturas de temperatura o presión, y tomar medidas preventivas para evitar averías inesperadas y extender la vida útil de la turbina de gas.
  • Integración y comunicación en red: La compatibilidad del DS3800HUMB con protocolos de comunicación como EtherNet/IP, ProfiNet y DeviceNet permite una integración perfecta con los sistemas de control de supervisión y adquisición de datos (SCADA) de la red eléctrica y otras plataformas de gestión de red. Puede transmitir datos en tiempo real sobre la generación de energía, el estado y los parámetros operativos de la turbina de gas a los operadores de la red, facilitando una integración efectiva de la red y el equilibrio de carga. En caso de perturbaciones en la red o cambios en la demanda de energía, la placa puede recibir comandos del centro de control de la red para ajustar la producción de energía de la turbina de gas en consecuencia, garantizando la estabilidad de la red y un suministro de energía confiable.

Aplicaciones de procesos industriales

• Refinerías y Plantas Petroquímicas:
  • Control de equipos impulsados ​​por turbinas: Muchas refinerías y plantas petroquímicas utilizan turbinas de gas para impulsar compresores, bombas y otros equipos críticos para procesos como el refinado de petróleo crudo, la separación de productos y la síntesis química. El DS3800HUMB se utiliza para controlar estas unidades impulsadas por turbinas. Sus entradas digitales y analógicas reciben señales relacionadas con las condiciones de operación del equipo, como la presión y caudales de los fluidos que se procesan, así como la velocidad y temperatura de la propia turbina. A partir de esta información, el sistema de control de la placa ajusta el funcionamiento de la turbina y de los equipos conectados a través de sus canales de salida. Por ejemplo, puede controlar la velocidad de un compresor impulsado por una turbina de gas para mantener la presión requerida en una tubería para transportar productos refinados o ajustar el funcionamiento de una bomba para garantizar el flujo adecuado de productos químicos en un proceso de reacción.
  • Optimización y Seguridad de Procesos: Las capacidades de memoria y programación del DS3800HUMB permiten implementar estrategias de control personalizadas para optimizar los procesos industriales. Los operadores pueden almacenar algoritmos específicos en los módulos EPROM para maximizar la eficiencia del proceso general, teniendo en cuenta factores como el consumo de energía, la calidad del producto y el rendimiento de la producción. Además, las funciones de diagnóstico de la placa contribuyen a la seguridad del proceso al monitorear continuamente la turbina y el equipo para detectar condiciones anormales. Si un parámetro crítico excede los límites seguros o falla un sensor, la placa puede activar alarmas y tomar las acciones apropiadas, como apagar el equipo impulsado por turbina para evitar accidentes o daños a la infraestructura del proceso.
• Plantas de fabricación de productos químicos:
  • Control de reactores químicos: En la fabricación de productos químicos, donde el control preciso de las condiciones de reacción es esencial para la calidad del producto y la seguridad del proceso, el DS3800HUMB se puede utilizar para controlar agitadores, mezcladores o intercambiadores de calor impulsados ​​por turbinas de gas asociados con reactores químicos. Sus entradas analógicas reciben datos de temperatura, presión y caudal de sensores dentro del sistema del reactor, y los algoritmos de control almacenados en la memoria de la placa utilizan esta información para ajustar el funcionamiento del equipo impulsado por turbina. Por ejemplo, puede controlar la velocidad de un agitador para garantizar una mezcla adecuada de los reactivos o regular la entrada de calor de un intercambiador de calor impulsado por turbina para mantener la temperatura de reacción deseada.
  • Parada de emergencia y prevención de riesgos: Las capacidades de diagnóstico y activación de alarmas del DS3800HUMB son cruciales en plantas químicas para prevenir situaciones peligrosas. En caso de una fuga química, un aumento repentino de presión o cualquier otra condición anormal detectada por los sensores conectados al tablero, puede ejecutar rápidamente un procedimiento de apagado de emergencia enviando señales a través de sus canales de salida digitales para detener la turbina de gas y equipos asociados. Esto ayuda a contener el peligro y proteger al personal, los equipos y el medio ambiente de la planta.

Aplicaciones marinas

• Propulsión de buques y generación de energía:
  • Sistemas de propulsión de turbinas de gas: En los buques modernos, especialmente en los de los sectores naval y comercial de alta velocidad, las turbinas de gas se utilizan cada vez más para la propulsión debido a su alta relación potencia-peso y sus rápidos tiempos de arranque. El DS3800HUMB se emplea para controlar y monitorear los sistemas de propulsión de turbinas de gas del barco. Sus entradas digitales y analógicas recopilan datos sobre parámetros como la velocidad de la turbina, la temperatura de los gases de escape y el consumo de combustible, mientras que sus canales de salida controlan componentes como los sistemas de inyección de combustible, los mecanismos de paso de la hélice (si corresponde) y otros actuadores relacionados con el sistema de propulsión. Esto permite un control preciso de la velocidad y maniobrabilidad del barco, garantizando una operación eficiente y segura durante los viajes.
  • Generación de energía auxiliar: En los barcos, las turbinas de gas también se utilizan para generar energía auxiliar para sistemas a bordo como iluminación, ventilación y electrónica. El DS3800HUMB ayuda a controlar estas turbinas de energía auxiliar al recibir señales relacionadas con la demanda de energía de los diversos sistemas a bordo y ajustar el funcionamiento de la turbina en consecuencia. Puede comunicarse con otros sistemas a bordo a través de sus protocolos de comunicación compatibles para garantizar un suministro de energía estable independientemente de las condiciones operativas del barco, como cambios en la carga o variaciones en la velocidad y orientación del barco.

Aplicaciones de calefacción y refrigeración urbanas

• Enfriadores y calentadores impulsados ​​por turbinas: En los sistemas urbanos de calefacción y refrigeración que utilizan turbinas de gas para accionar enfriadores (para refrigeración) o calentadores (para calefacción), el DS3800HUMB se utiliza para monitorear y controlar el funcionamiento de estas turbinas. Según los requisitos de temperatura y carga del distrito, el sistema de control de la placa ajusta la potencia de salida de las turbinas y el funcionamiento de los equipos de calefacción o refrigeración conectados. Por ejemplo, en un sistema de refrigeración de distrito durante la demanda máxima de verano, el DS3800HUMB puede recibir señales de sensores de temperatura en el distrito y utilizar los algoritmos de control almacenados para aumentar la potencia de los enfriadores impulsados ​​por turbinas, garantizando una refrigeración eficiente para los edificios de la zona. . De manera similar, en un sistema de calefacción urbana durante períodos fríos, puede regular el funcionamiento de calentadores impulsados ​​por turbinas para mantener las temperaturas interiores deseadas en los edificios atendidos.

Integración de energías renovables

• Sistemas de energía híbridos: En sistemas de energía híbridos que combinan turbinas de gas con fuentes de energía renovables como turbinas eólicas o paneles solares, el DS3800HUMB puede desempeñar un papel en la coordinación del funcionamiento de diferentes componentes de generación de energía. Puede almacenar algoritmos de control para optimizar el funcionamiento combinado de estas diversas fuentes de energía en función de factores como las condiciones climáticas, la demanda de energía y los niveles de almacenamiento de energía. Por ejemplo, durante períodos de baja generación de energía eólica o solar, la placa puede controlar la turbina de gas para aumentar su producción de energía y satisfacer la demanda general de energía del sistema. También puede comunicarse con sistemas de almacenamiento de energía (como baterías) para gestionar los procesos de carga y descarga, garantizando un suministro de energía estable y confiable a la red o a las cargas locales.

Personalización:DS3800HUMB

• Personalización del algoritmo de control:
  • Optimización específica de la turbina: Dependiendo de las características específicas de la turbina de gas y su aplicación, se pueden personalizar los algoritmos de control implementados en el DS3800HUMB. Por ejemplo, en una turbina de gas utilizada para un proceso industrial particular con patrones de carga o requisitos de eficiencia específicos, se pueden desarrollar algoritmos personalizados para optimizar la relación entre las señales de entrada de los sensores (como temperatura, presión y velocidad) y los comandos de salida a los actuadores ( como válvulas de combustible y paletas de compresores). En un sistema de propulsión de turbina de gas marino donde la aceleración rápida y el control preciso de la velocidad son cruciales para las maniobras del barco, el software se puede programar con algoritmos que priorizan cambios rápidos y suaves en la velocidad de la turbina y al mismo tiempo consideran factores como el peso del barco, las condiciones del agua y las condiciones deseadas. tasas de aceleración.
  • Integración de procesos: En procesos industriales donde el DS3800HUMB forma parte de un sistema más grande, el software se puede personalizar para integrarse perfectamente con otros procesos. Por ejemplo, en una planta de fabricación de productos químicos donde se llevan a cabo múltiples reacciones en secuencia y están impulsadas por turbinas de gas, el software de control se puede programar para comunicarse y coordinarse con otros sistemas de control de procesos. Puede recibir señales relacionadas con el progreso de las reacciones aguas arriba y ajustar sus señales de control de salida en consecuencia para optimizar todo el proceso de producción. Esto podría implicar sincronizar el funcionamiento de bombas, válvulas y agitadores en función de la cinética y los requisitos de las reacciones químicas.
  • Detección y manejo de fallas: El software se puede configurar para detectar y responder a fallas específicas de manera personalizada. Diferentes aplicaciones pueden tener distintos modos de falla o componentes que son más propensos a tener problemas. En una planta de energía de ciclo combinado, si la turbina de gas experimenta un tipo particular de vibración mecánica que podría afectar su rendimiento o vida útil, el firmware se puede programar para monitorear de cerca las señales de entrada de los sensores conectados al DS3800HUMB junto con los sensores de vibración. Si se detectan vibraciones anormales, se pueden desencadenar acciones específicas, como reducir la carga de la turbina, alertar a los operadores de la planta con información de diagnóstico detallada y sugerir posibles medidas correctivas, como verificar el equilibrio del eje de la turbina o el estado de los rodamientos.
  • Personalización del protocolo de comunicación: Para integrarse con sistemas de control industrial existentes que pueden utilizar diferentes protocolos de comunicación, se puede actualizar el software del DS3800HUMB. Por ejemplo, si una planta de fabricación tiene equipos heredados que se comunican a través de un protocolo serie propietario, el firmware de la placa se puede modificar para admitir ese protocolo. Esto permite un intercambio de datos fluido entre el DS3800HUMB y el equipo más antiguo, lo que permite un uso continuo y una integración dentro del sistema de producción general. En aplicaciones que apuntan a conectarse con tecnologías emergentes como Internet de las cosas (IoT) o plataformas de monitoreo basadas en la nube, el software se puede mejorar para que funcione con protocolos como MQTT (Message Queuing Telemetry Transport) o API RESTful. Esto permite un monitoreo remoto eficiente, análisis de datos y control desde sistemas externos, lo que permite una mejor integración con estrategias más amplias de gestión y optimización a nivel empresarial.

Personalización de hardware

• Personalización de E/S:
  • Selección y expansión del módulo de E/S: Según los requisitos específicos de una aplicación, los usuarios pueden elegir diferentes combinaciones de módulos de E/S para el DS3800HUMB. Por ejemplo, si un proceso industrial en particular requiere una gran cantidad de entradas analógicas para monitorear sensores de temperatura, presión y flujo, pero menos salidas digitales, se pueden agregar módulos de entradas analógicas adicionales y al mismo tiempo reducir la cantidad de módulos de salidas digitales. Por el contrario, en un sistema de control para un brazo robótico donde el control digital preciso de múltiples actuadores es crucial, se pueden incorporar más módulos de salida digitales. Las placas de expansión de E/S externas también se pueden utilizar para aumentar el número total de canales de E/S disponibles si la configuración estándar del DS3800HUMB es insuficiente. Esto permite una expansión perfecta de las capacidades de monitoreo y control del sistema para acomodar más sensores y actuadores según sea necesario.
  • Acondicionamiento y protección de señales: Los canales de entrada se pueden personalizar con circuitos de acondicionamiento de señal específicos. En aplicaciones donde los sensores están ubicados en entornos eléctricamente ruidosos, se pueden agregar filtros personalizados a los canales de entrada analógica para eliminar interferencias y mejorar la calidad de la señal. Por ejemplo, en un sistema de monitoreo de infraestructura ferroviaria donde los sensores de vía están expuestos a interferencias electromagnéticas de los trenes que pasan, se pueden integrar filtros de muesca diseñados a medida para suprimir frecuencias específicas de ruido. Además, se pueden agregar circuitos de protección mejorados a las entradas y salidas digitales para proteger contra transitorios de voltaje más altos o sobretensiones eléctricas que podrían estar presentes en ciertos entornos industriales.
• Personalización de la entrada de energía: En entornos industriales con configuraciones de fuente de alimentación no estándar, se puede adaptar la entrada de energía del DS3800HUMB. Por ejemplo, en una plataforma petrolera marina donde el suministro de energía está sujeto a importantes fluctuaciones de voltaje y distorsiones armónicas debido a la compleja infraestructura eléctrica y el uso de generadores, los módulos de acondicionamiento de energía personalizados, como convertidores CC-CC con regulación de voltaje avanzada y capacidades de filtrado, pueden ser añadido. Estos garantizan que la placa reciba energía estable y limpia, protegiéndola de sobretensiones y manteniendo su funcionamiento confiable. En un sitio remoto de generación de energía solar donde la energía generada por los paneles solares se almacena en baterías y los niveles de voltaje varían según el estado de carga de la batería, se puede realizar una personalización de entrada de energía similar para que el DS3800HUMB sea compatible con la fuente de alimentación disponible y funcione. óptimamente en esas condiciones.

Personalización basada en requisitos ambientales

• Personalización de envolventes y protecciones:
  • Adaptación a entornos hostiles: En entornos industriales extremadamente hostiles, como aquellos con altos niveles de polvo, humedad, exposición a productos químicos o temperaturas extremas, la carcasa física del DS3800HUMB se puede personalizar. En una central eléctrica ubicada en un desierto donde las tormentas de polvo son comunes, el gabinete se puede diseñar con características mejoradas a prueba de polvo, como filtros de aire de alta eficiencia, juntas selladas y una carcasa exterior resistente para mantener limpios los componentes internos. Se pueden aplicar recubrimientos especiales al tablero y sus componentes para protegerlos contra los efectos abrasivos de las partículas de polvo. En una planta de procesamiento de productos químicos donde existe riesgo de salpicaduras y vapores químicos, el gabinete puede estar hecho de materiales resistentes a la corrosión química, como acero inoxidable o compuestos plásticos especializados. También se puede sellar para evitar que sustancias nocivas lleguen a los componentes internos, y se pueden incorporar sistemas de ventilación adicionales para gestionar cualquier acumulación de gases potencialmente explosivos o nocivos.
  • Gestión Térmica: Dependiendo de las condiciones de temperatura ambiente del entorno industrial, se pueden incorporar soluciones personalizadas de gestión térmica. En una instalación ubicada en un clima cálido donde la placa puede estar expuesta a altas temperaturas durante períodos prolongados, se pueden integrar disipadores de calor adicionales, ventiladores de refrigeración o incluso sistemas de refrigeración líquida (si corresponde) en el gabinete para mantener el dispositivo dentro de su estado óptimo. rango de temperatura de funcionamiento. En entornos fríos, como los sitios de exploración de petróleo y gas del Ártico, se pueden agregar elementos calefactores o aislamiento al gabinete para garantizar que el DS3800HUMB se inicie y funcione de manera confiable incluso en temperaturas bajo cero.

Personalización para estándares y regulaciones industriales específicas

• Personalización del cumplimiento:
  • Requisitos de la planta de energía nuclear: En las plantas de energía nuclear, que tienen estándares regulatorios y de seguridad extremadamente estrictos, el DS3800HUMB se puede personalizar para satisfacer estas demandas específicas. Esto podría implicar el uso de materiales endurecidos por radiación para los componentes de la placa, someterse a procesos de prueba y certificación especializados para garantizar la confiabilidad en condiciones nucleares e implementar características redundantes o a prueba de fallas. Por ejemplo, se pueden incorporar fuentes de alimentación redundantes y múltiples capas de detección y corrección de errores en el software para cumplir con los altos requisitos de seguridad de la industria. Además, se puede aplicar un blindaje electromagnético mejorado para proteger contra cualquier posible interferencia que pueda afectar el funcionamiento de la placa en el entorno nuclear.
  • Estándares aeroespaciales y de aviación: En aplicaciones aeroespaciales, existen regulaciones estrictas con respecto a la tolerancia a las vibraciones, la compatibilidad electromagnética (EMC) y la confiabilidad debido a la naturaleza crítica de las operaciones de las aeronaves. El DS3800HUMB se puede personalizar para cumplir con estos requisitos. Por ejemplo, es posible que sea necesario modificarlo para tener características mejoradas de aislamiento de vibraciones, como el uso de soportes antivibración especializados y materiales de amortiguación. La placa también se puede modificar con una mejor protección contra interferencias electromagnéticas, incluidas medidas de blindaje y filtrado para garantizar un funcionamiento confiable durante el vuelo. En una aplicación de unidad de potencia auxiliar (APU) de aeronave, el DS3800HUMB tendría que cumplir con estrictos estándares de calidad y rendimiento de aviación para garantizar la seguridad y eficiencia de la APU y los sistemas asociados. Esto podría implicar el uso de componentes livianos y de alta confiabilidad, así como someterse a rigurosos procedimientos de prueba y certificación específicos de la industria aeroespacial.
